【机械行业标准(JB)】 橡皮塑料电线电缆试验仪器设备检定方法 自然通风热老化试验箱

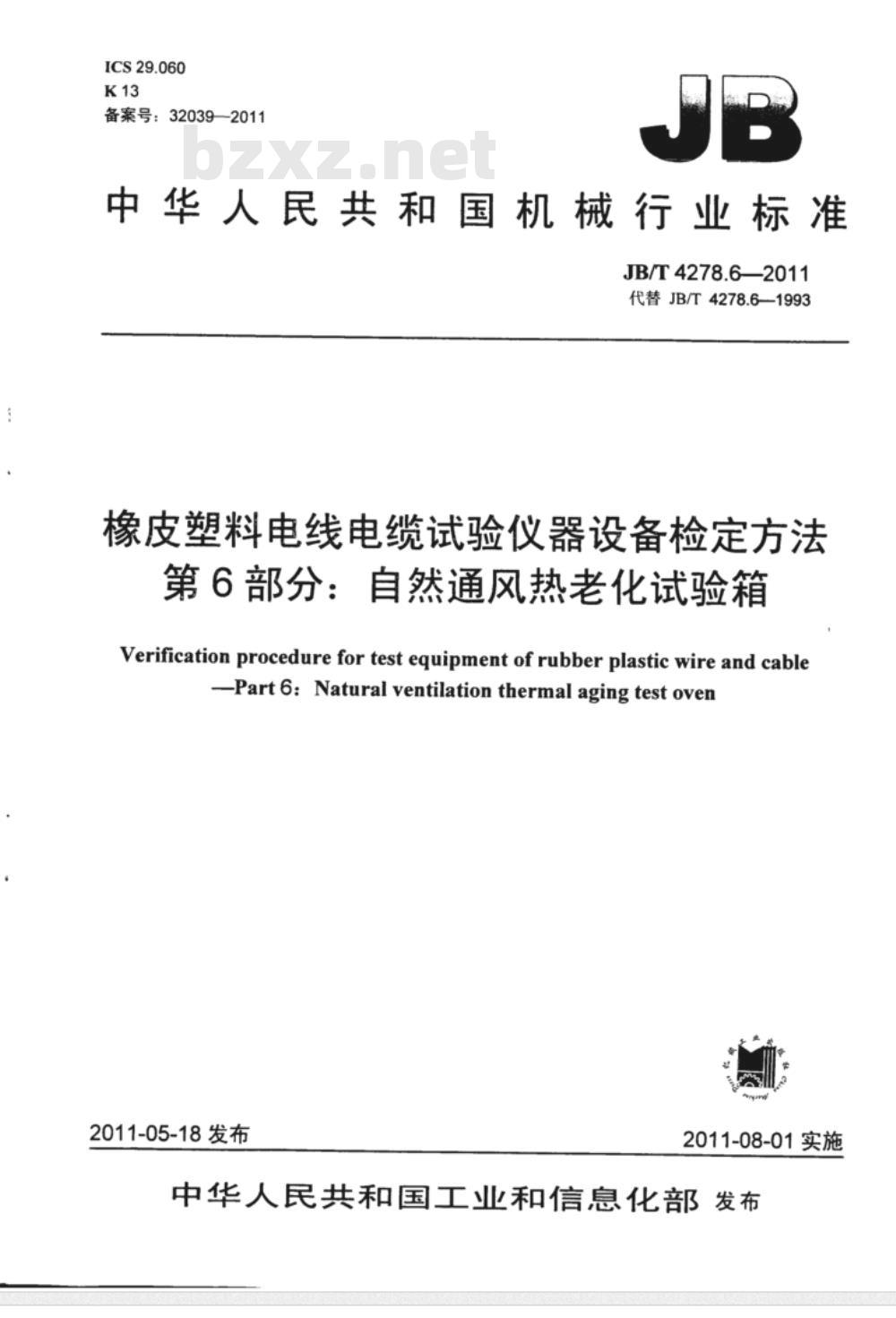

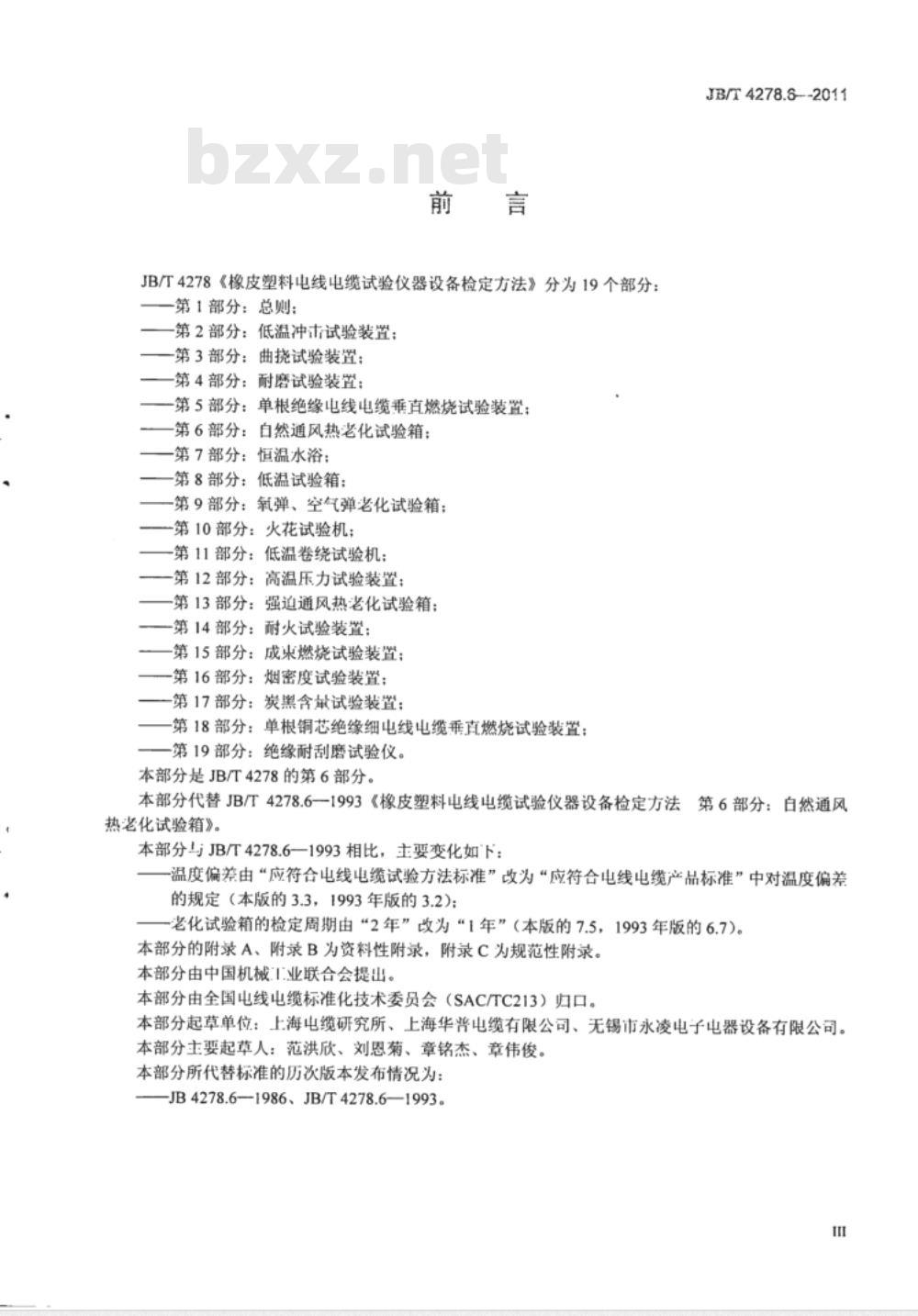

ICS 29.060 JB/T4278.6-2011 备案号：32039-2011 中华人民共和国机械行业标准 橡皮塑料电线电缆试验仪器设备检定方法 第6部分：自然通风热老化试验箱 Verification procedure for test equipment of rubber plastic wire and cable Part 6: Natural ventilation thermal aging test oven 2011-05-18 发布 2011-08-01 实施 前言 本标准根据GB/T 16755-1997《机械安全标准的起草与表述规则》制定，属于C类安全标准。JB/T4278分为19部分，本部分为第6部分，代替JB/T4278.6-1993版本，主要变化包括温度偏差要求由符合电线电缆试验方法标准改为符合电线电缆产品标准，老化试验箱检定周期由2年改为1年。附录A、B为资料性附录，附录C为规范性附录。本标准由中国机械工业联合会提出，全国电线电缆标准化技术委员会归口。起草单位包括上海电缆研究所、上海华普电缆有限公司、无锡市永凌电子电器设备有限公司，主要起草人：范洪欣、刘恩菊、章铭杰、章伟俊。 1 范围 本部分规定了自然通风热老化试验箱的检定项目、技术要求、检定用器具、检定方法及检定结果处理，适用于电线电缆自然通风热老化试验箱的换气次数测定和箱内工作空间检定。 2 规范性引用文件 下列文件中的条款通过本部分引用成为本部分条款。注H期的引用文件及其修改单或修订版不适用于本部分，鼓励根据本部分达成协议的各方研究是否使用最新版本： - JB/T4278.1-2011 橡皮塑料电线电缆试验仪器设备检定方法 第1部分：总则 3 检定项目与技术要求 3.1 技术要求 自然通风热老化试验箱除应符合本部分规定外，还应符合JB/T4278.1-2011的规定。 3.2 换气次数 在规定的试验温度下，箱内空气更换次数应为8～20次/h。 3.3 温度偏差 自然通风热老化试验箱工作空间温度偏差应符合电线电缆产品标准中对温度偏差的规定。 4 检定用器具 4.1 热电偶组 由9支偶丝组成，直径0.5mm，结点直径不大于2.0mm，材料为镍铬-铜镍（康铜）、镍铬-镍硅或其他材料。9支热电偶应由同一线轴偶丝组成，使200℃以下的热电动势差换算成温度差不大于0.2℃。 4.2 直流数字电压表 实际测量偏差小于0.05%。使用康铜热电偶时，分辨力不低于10μV；使用其他热电偶时，分辨力不低于1μV。 4.3 热电偶转换开关 4.4 单相标准电能表
