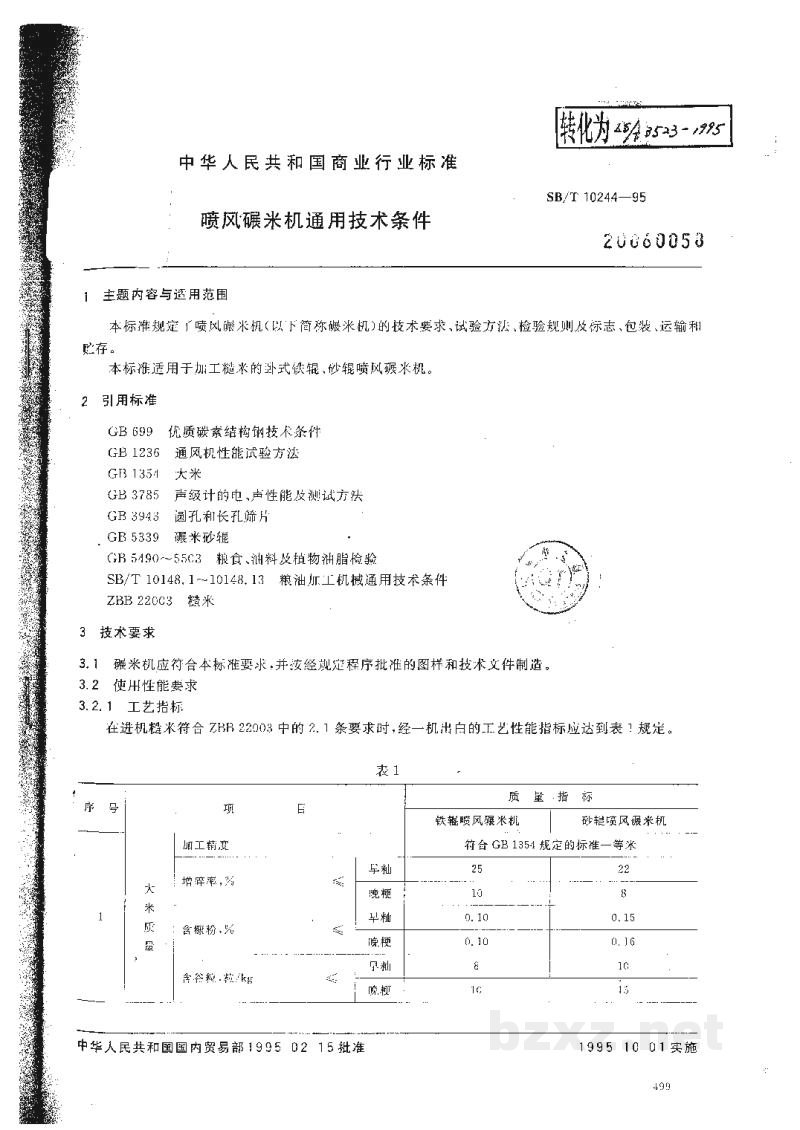

中华人民共和国商业行业标准

SB/T 10244—95

喷风碾米机通用技术条件

1 主题内容与适用范围

本标准规定了喷风碾米机（以下简称碾米机）的技术要求、试验方法、检验规则及标志、包装、运输和贮存。

本标准适用于加工糙米的立式铁辊、砂辊喷风碾米机。

2 引用标准

• GB 699 优质碳素结构钢技术条件
• GB 1236 通风机性能试验方法
• GB 1354 大米
• GB 3785 声级计的电、声性能及测试方法
• GB 3943 圆孔和长孔筛片
• GB 5339 碾米砂辊
• GB 5490～5563 粮食、油料及植物油脂检验
• SB/T 10148.1～10148.13 粮油加工机械通用技术条件
• ZBB 22003 糙米

3 技术要求

3.1 碾米机应符合本标准要求，并按规定程序批准的图样和技术文件制造。

3.2 使用性能要求
3.2.1 工艺指标

在进机糙米符合 ZBB 22003 中的 2.1 条要求时，经一机出白的工艺性能指标应达到表 1 规定。

中华人民共和国国内贸易部 1995 02 15 批准 1995 10 01 实施

SB/T 10244 95

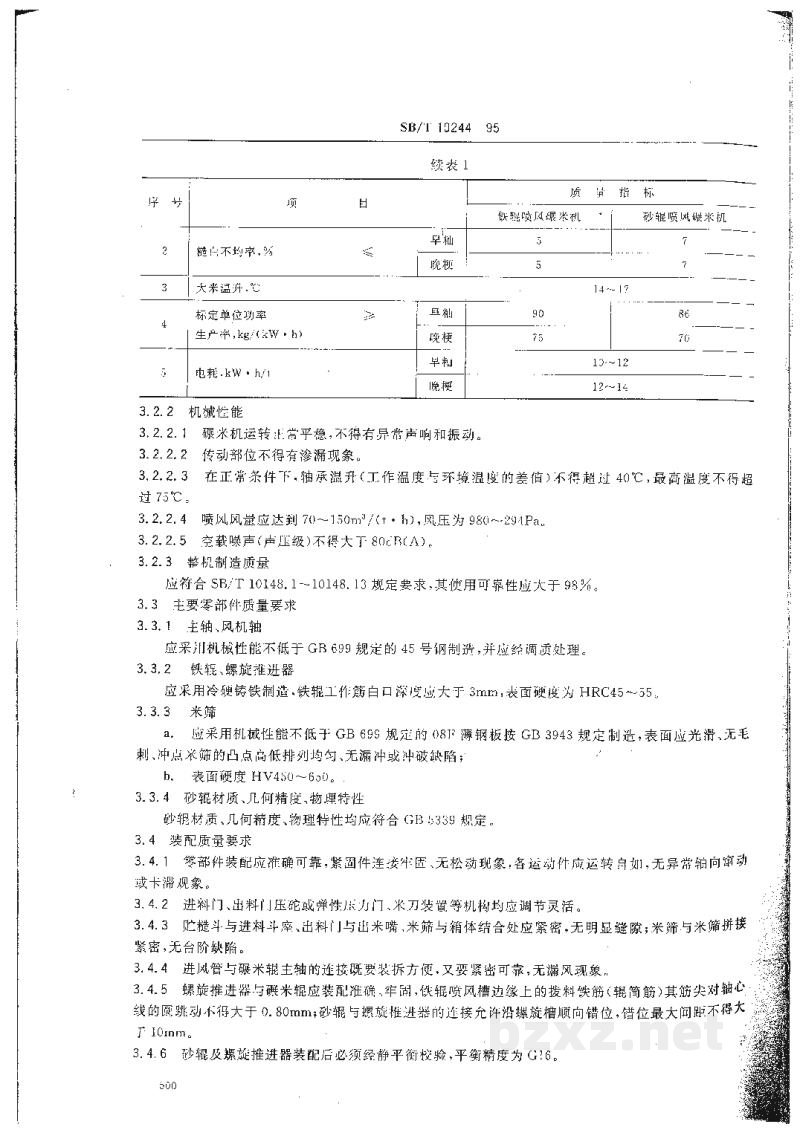

续表 1

3.2.2 机械性能

3.2.2.1 碾米机运转应平稳，不得有异常声响和振动。

3.2.2.2 传动部位不得有渗漏现象。

3.2.2.3 在正常条件下，轴承温升（工作温度与环境温度的差值）不得超过 40℃，最高温度不得超过 75℃。

3.2.2.4 吸风风管应达到 70~150m³/(t·h)，风压为 980~294Pa。

3.2.2.5 空载噪声（声压级）不得大于 80dB(A)。

3.2.3 整机制造质量

应符合 SB/T 10148.1~10148.13 规定要求，其使用可靠性应大于 98%。

3.3 主要零部件质量要求

3.3.1 主轴、风机轴

应采用机械性能不低于 GB 699 规定的 45 号钢制造，并应经调质处理。

3.3.2 铁辊、螺旋推进器

应采用冷硬铸铁制造，铁辊工作面凹口深度应大于 3mm，表面硬度为 HRC45~55。

3.3.3 米筛

• a. 应采用机械性能不低于 GB 699 规定的 08F 薄钢板按 GB 3943 规定制造，表面应光滑、无毛刺，冲制米筛的凸点高低排列均匀、无漏冲或冲破缺陷；
• b. 表面硬度 HV450~650。

3.3.4 砂辊材质、几何精度、物理特性

砂辊材质、几何精度、物理特性均应符合 GB 5339 规定。

3.4 装配质量要求

3.4.1 零部件装配应准确可靠，紧固件连接牢固，无松动现象，各运动件应运转自如，无异音或卡滞、窜动或卡滞现象。

3.4.2 进料门、出料口压死成弹性压力门、米刀装置等机构均应调节灵活。

3.4.3 贮粮斗与进料斗座、出料口与出米嘴、米筛与箱体结合处应紧密，无明显缝隙；米筛与米筛拼接紧密，无台阶缺陷。

3.4.4 进风管与碾米辊主轴的连接既要装拆方便，又要紧固可靠，不漏风现象。

3.4.5 螺旋推进器与碾米辊应装配准确、牢固。铁辊吸风槽边缘上的拨料销筋（钢销筋）其端尖对轴心线的圆跳动不得大于 0.80mm；砂辊与螺旋推进器的连接允许沿螺旋槽顺向错位，错值最大间距不得大于 10mm。

3.4.6 砂辊及螺旋推进器装配后必须经静平衡校验，平衡精度为 G16。
