中华人民共和国化工行业标准
HG/T 2480—93
管法兰用金属包垫片
1993-06-30发布 1994-01-01实施
中华人民共和国化学工业部 发布
中华人民共和国化工行业标准
HG/T 2480—93
管法兰用金属包垫片

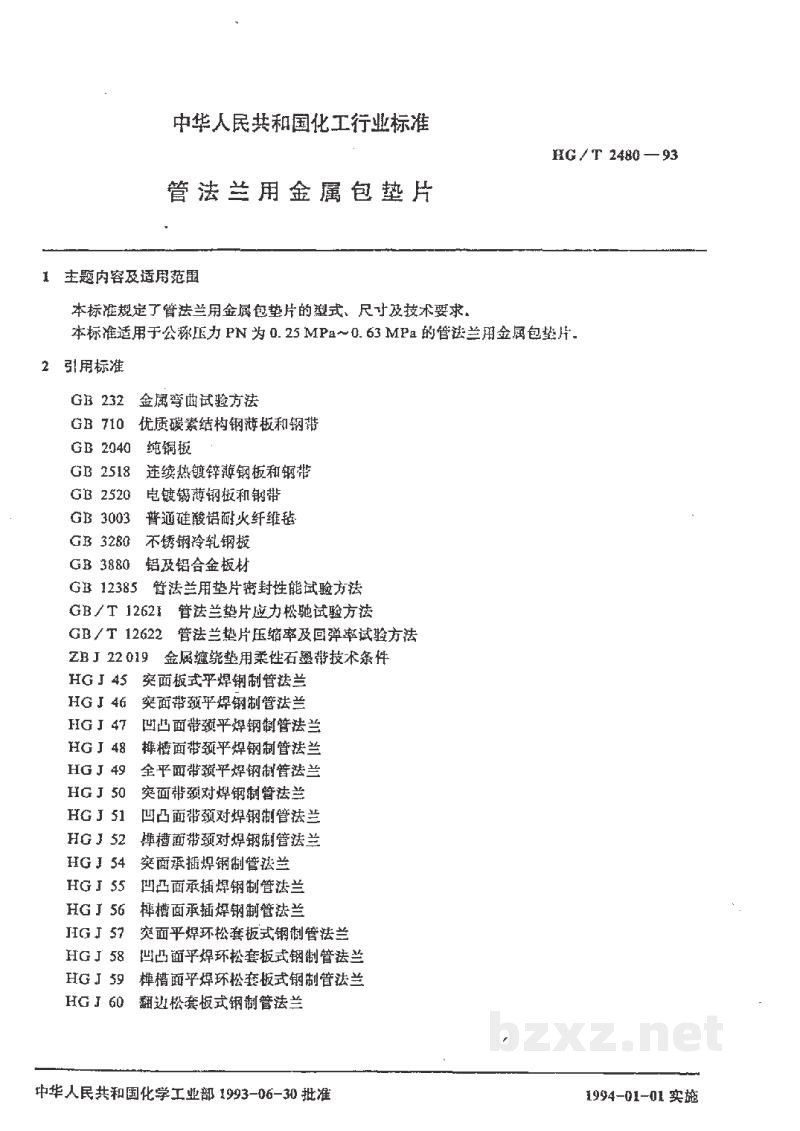

1 主题内容及适用范围
本标准规定了管法兰用金属包垫片的型式、尺寸及技术要求。
本标准适用于公称压力 PN 为 0.25 MPa~0.63 MPa 的管法兰用金属包垫片。
2 引用标准
| GB 232 | 金属弯曲试验方法 |
| GB 710 | 优质碳素结构钢薄板和钢带 |
| GB 2940 | 纯铜板 |
| GB 2518 | 连续热镀锌薄钢板和钢带 |
| GB 2520 | 电键锡薄钢板和钢带 |
| GB 3003 | 普通硅酸铝耐火纤维毡 |
| GB 3280 | 不锈钢冷轧钢板 |
| GB 3880 | 铝及铝合金板材 |
| GB 12385 | 管法兰用垫片密封性能试验方法 |
| GB/T 12621 | 管法兰垫片应力松弛试验方法 |
| GB/T 12622 | 管法兰垫片压缩率及回弹率试验方法 |
| ZB J 22019 | 金属缠绕垫用柔性石墨带技术条件 |
| HG J 45 | 突面板式平焊钢制管法兰 |
| HG J 46 | 突面带颈平焊钢制管法兰 |
| HG J 47 | 凹凸面带颈平焊钢制管法兰 |
| HG J 48 | 榫槽面带颈平焊钢制管法兰 |
| HG J 49 | 全平面带颈平焊钢制管法兰 |
| HG J 50 | 突面带颈对焊钢制管法兰 |
| HG J 51 | 凹凸面带颈对焊钢制管法兰 |
| HG J 52 | 榫槽面带颈对焊钢制管法兰 |
| HG J 54 | 突面承插焊钢制管法兰 |
| HG J 55 | 凹凸面承插焊钢制管法兰 |
| HG J 56 | 榫槽面承插焊钢制管法兰 |
| HG J 57 | 突面平焊环松套板式钢制管法兰 |
| HG J 58 | 凹凸面平焊环松套板式钢制管法兰 |
| HG J 59 | 榫槽面平焊环松套板式钢制管法兰 |
| HG J 60 | 翻边松套板式钢制管法兰 |
中华人民共和国化学工业部 1993-06-30 批准 1994-01-01 实施
3 标记

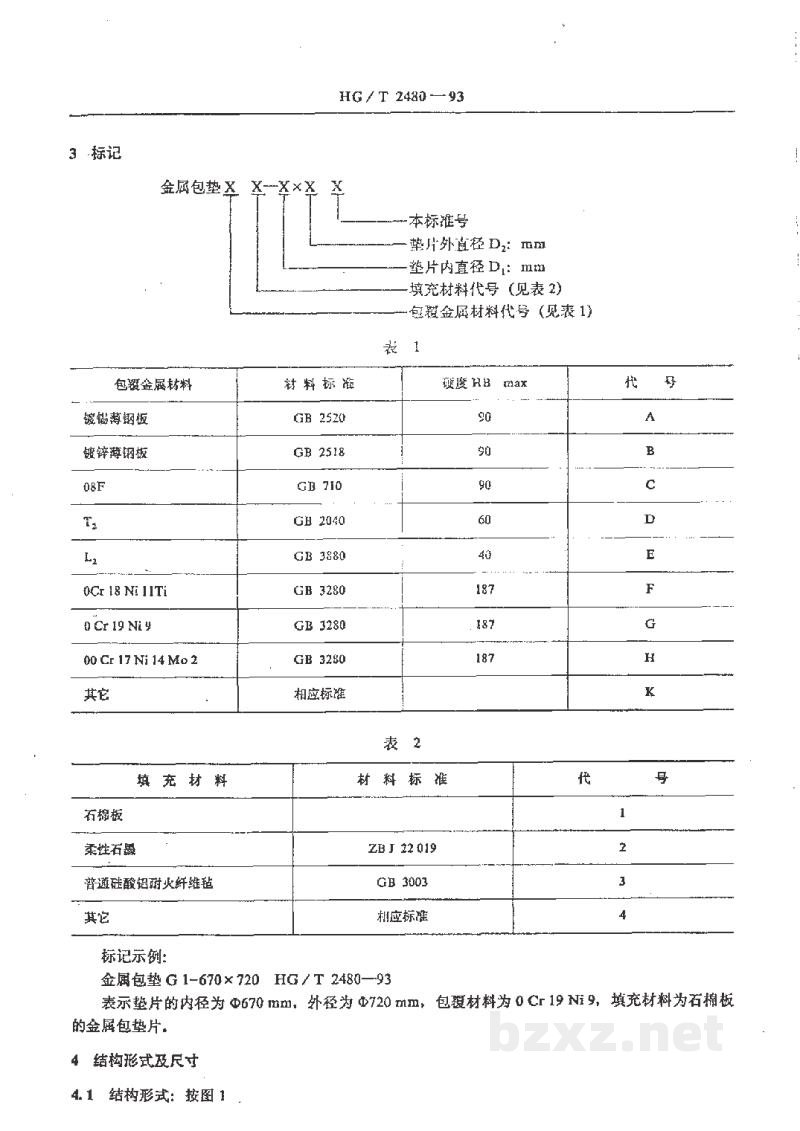

金属包垫 X-X×X X
——本标准号
——垫片外直径 D₂: mm
——垫片内直径 D₁: mm
——填充材料代号 (见表2)
——包覆金属材料代号 (见表1)
表 1
| 包覆金属材料 | 材料标准 | 硬度 RB max | 代号 |
|---|---|---|---|
| 碳锰薄钢板 | GB 2520 | 90 | A |
| 镀锌薄钢板 | GB 2518 | 90 | B |
| 08F | GB 710 | 90 | C |
| T₂ | GB 2040 | 60 | D |
| L₂ | GB 3880 | 40 | E |
| 0Cr18Ni11Ti | GB 3280 | 187 | F |
| 0 Cr 19 Ni 9 | GB 3280 | 187 | G |
| 00Cr17Ni14Mo2 | GB 3280 | 187 | H |
| 其它 | 相应标准 | K | |
表 2
| 填充材料 | 材料标准 | 代号 |
|---|---|---|
| 石棉板 | 1 | |
| 柔性石墨 | ZB J 22019 | 2 |
| 普通硅酸铝耐火纤维毯 | GB 3003 | 3 |
| 其它 | 相应标准 | 4 |
标记示例：
金属包垫 G 1-670×720 HG/T 2480—93
表示垫片的内径为 Φ670 mm，外径为 Φ720 mm，包覆材料为 0Cr19Ni9，填充材料为石棉板的金属包垫片。

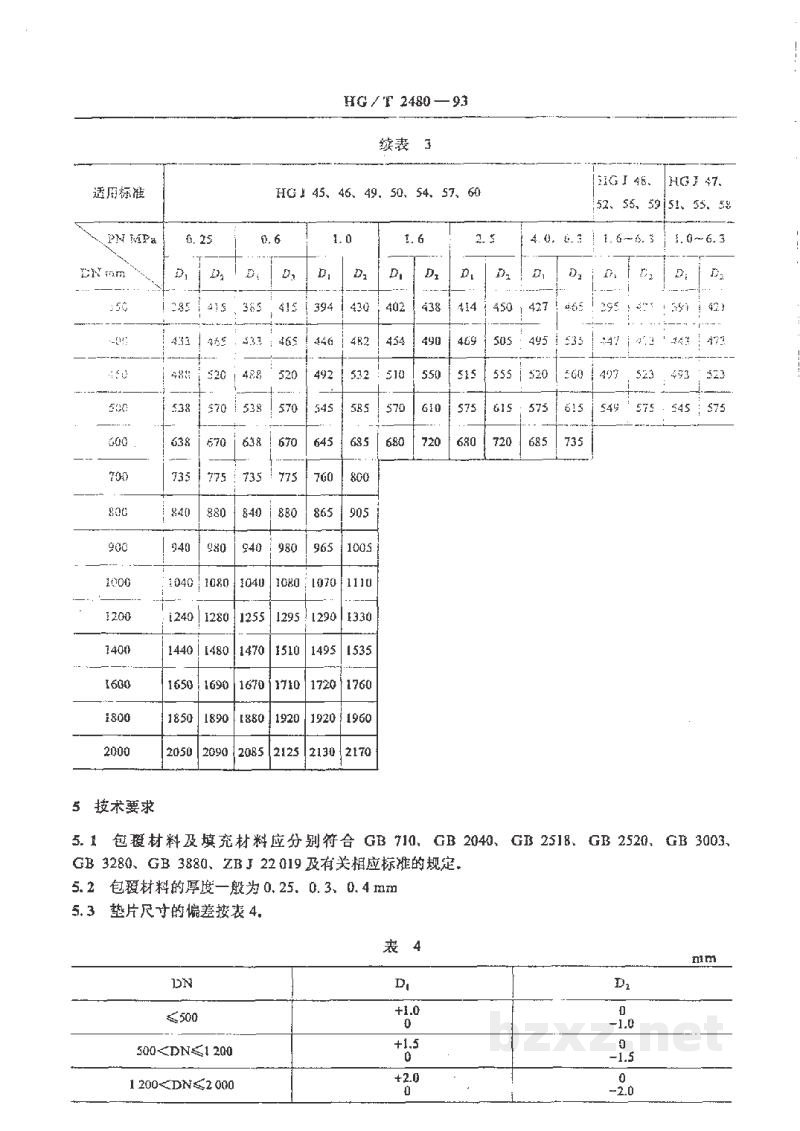

4 结构形式及尺寸

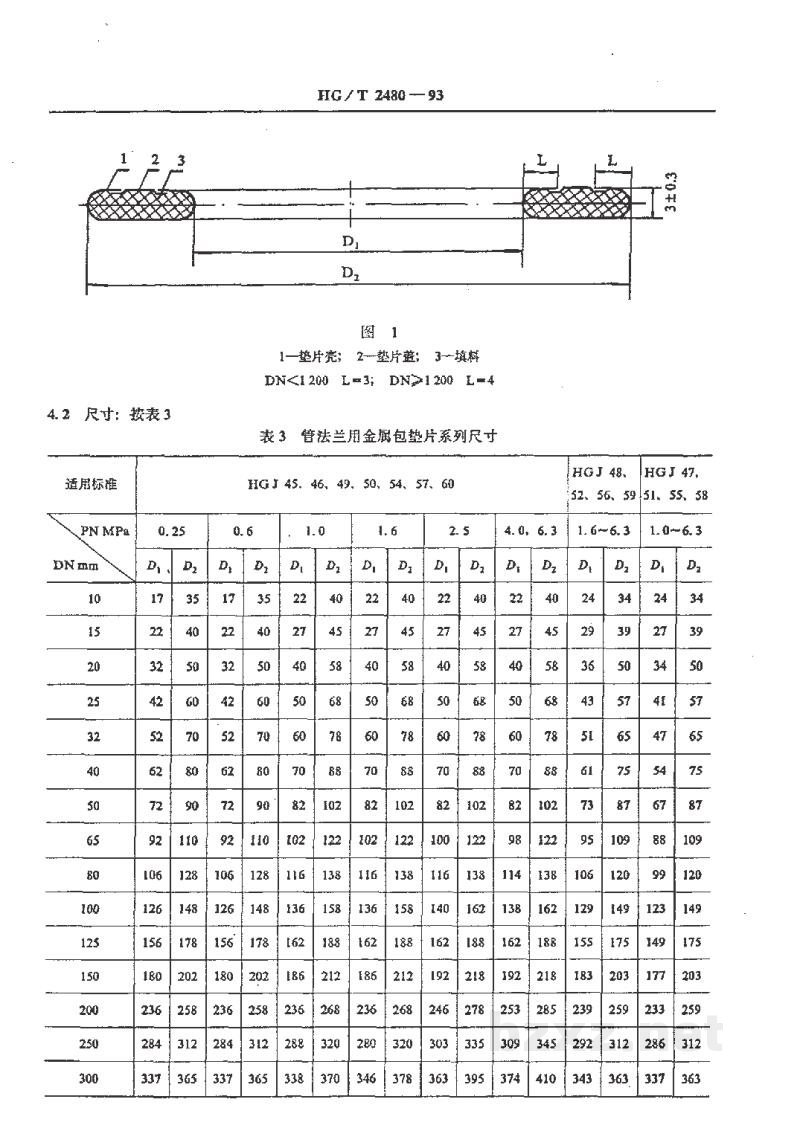

4.1 结构形式：按图 1
