【HG化工标准】 钢制管法兰用缠绕式垫片(PN系列)

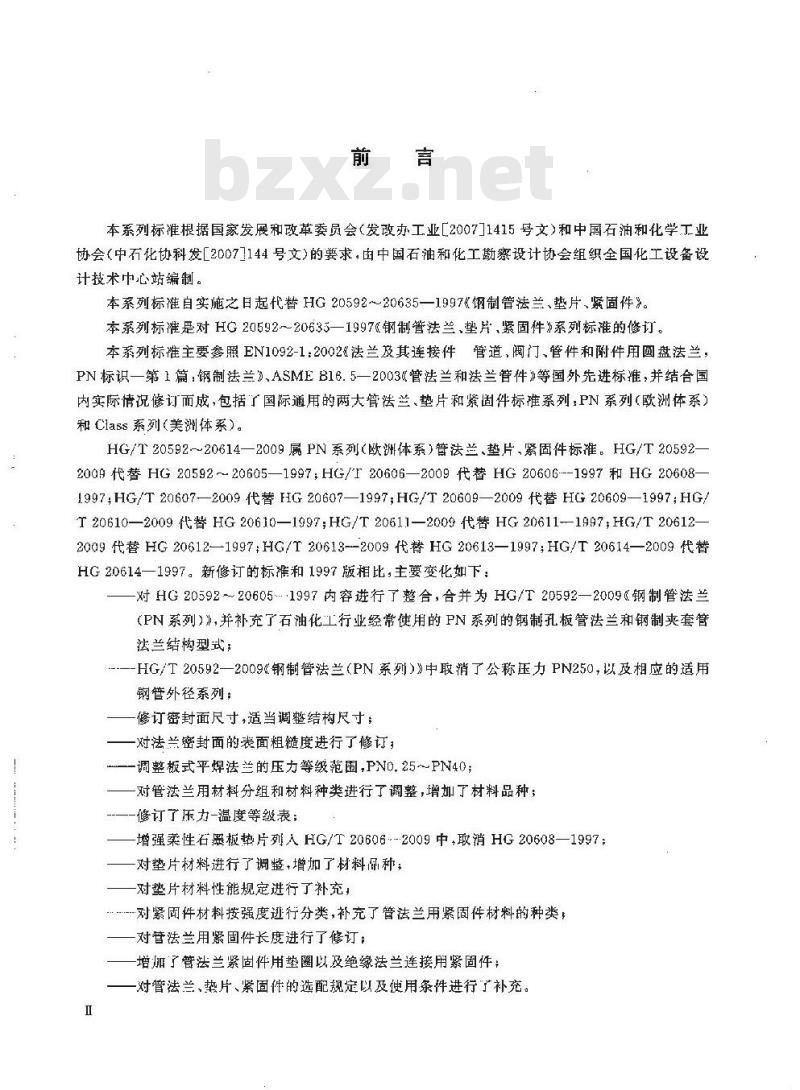

本系列标准根据国家发展和改革委员会（发改办工业[2007]1415号文）和中国石油和化学工业协会（中石化协科发[2007]144号文)的要求，由中国石油和化工勘察设计协会组织全国化工设备设计技术中心站编制。
本系列标准自实施之目起代替HG20592～20635一1997《钢制管法兰、垫片、紧固件%。本系列标准是对HG 20592~20635一1997钢制管法兰,垫片，紧固件》系列标准的修订。本系列标准主要参照EN1092-1:2002&法兰及其连接件管道，阀门.管件和附件用圆盘法兰，PN标识一第1篇，钢制法兰》、ASMEB16.5一2003《管法兰和法兰管件》等国外先进标准，并结合国内实际情况修订而成，包括了国际通用的两大算法兰，垫片和紧固件标谁系列，PN系列（欧洲体系）和 Class 系列(美洲体系）。
HG/T20592～~20614—2009属PN系列(欧洲体系）管法兰、垫片、紧固件标准。HG/T20592-2009 代替 HG 2059220605—1997,HG/F 20606—2009 代替HG 20606---1997 和HG 20608-1997;HG/T 20607-—2009 代替 HG 20607—1997;HG/T 20609—2009 代替 HG 20609—1997;HG/T 20610—2009 代替 HG 20610—1997;HG/T 20611—2009 代替 HG 20611--1997HG/T 20612—2009代替HG20612—1997：HG/T20613--2009代替HG20613—1997;HG/T20614—2009代替HG20614—1997。新修订的标摊和1997版相比，主要变化如下：对HG20592～20605·1997内容进行了整合，合并为HG/T 20592一20096钢制管法兰(PN系列)\,并补充了石油化工行业经常使用的PN系列的钢制孔板管法兰和钢制夹套管法兰结构型式：
-HG/T20592一2009&钢制管法兰（PN系列)》中取消了公称压力PN250，以及相应的适用钢管外径系列；
修订密封面尺寸，适当调整结构尺寸；一对法兰密封面的表面粗糙度进行了修订：一调整板式平焊法兰的压力等级范围,PNO.25～PN40；对管潜兰用材料分组和材料种类进行了调整，增加了材料品种-修订了压力-温度等级表；
增强柔性石墨板垫片列人HG/T20606·-2009中，取消HG20608—1997；对垫片材料进行了调整,增加了材料品种；对垫片材料性能规定进行了补充，对紧固件材料按强度逊行分类，补充了管法兰用紧固件材料的种类！-对管法兰用紧固件长度进行了修订；培加了管法兰紧固件用垫圈以及绝缘法兰连接用紧固件：一对管法兰、垫片、紧固件的选配规定以及使用条件进行了补充。HG/T20615～20635—2009属Clas$系列（美洲体系）管法兰、垫片、紧固件标准。HG/T20615—2009代HG20615~~20622—1997和HG20624~20626—1997;HG/T20623—2009代替HG20623—1997;HG/T20627—2009代替HG20627--1997和HG20629.-1997:HG/T20628—2009代替HG20628—1997;HG/T20630—2009代替HG20630—1997;HG/T20631—2009代替HG20631—1997，HG/T20632--2009代替HG20632—1997;HG/T20633—2009代替HG20633—1997;HG/T20634—2009代替HG20634—1997：HG/T20685—2009代替HG20635—1997。新修订的标准和1997版相比，主要变化如下，对原HG20615~20622--1997和HG20624～20626—1997内容进行了整合，合为HG/T20615----2009%钢制管法兰（Cla5s系列)》，并补充了石油化工行业经带使用的Class系列的钢制孔板管法兰和钢制夹套管法兰结构型式；补充长高颈法兰以及A系列大直径管法兰型式；对法兰密封面的表面粗髓度进行了修订；一对管法兰用材料分组和材料种类进行了调整，增加了材料品种；一修订了压力一温度等级表；
-HG/T20623《大直径钢制管法兰（Class系列）》中增加了大直径管法兰的A尺寸系列，Class150~900,DN650~1500;
增强柔性石墨板垫片列人HG/T20627-2009中，取消HG20629—1997;对垫片材料进行了调整，增加了材料品种；一对垫片型式以及材料性能要求进行了补充；…对紧固件材料按强度进行分类，补充了管法兰用紧固件材料的种类；-对管法兰用紧固件长度进行了修订；一培加了管法兰紧固件用挚圈以及绝缘法兰连接用紧固件：一对管法兰、垫片、紧固件的选配规定以及使用条件进行了补充。本标准由中国石油和化学工业协会提山并归口。本标准技术内容的解释由全国化工设备设计技术中心站负责[地址：上海市延安西路376弄22号（永兴商务楼）10楼，邮编：200040，电话：021—32140328。本标准主编单位及主要起草人：主编单位：全国化工设备设计技术中心站参编单位：中国石化集团上海工程有限公司全国锅炉压力容器标准化技术委员会压力管道分技术委员会华东理工大学
上海工程化学设计院
主要起草人：蔡暖姝应道宴蔡仁良刘宝中康美琴施雪峰陈伟中华人民共和国化工行业标准
HG/T20610—2009
代替HG20610-1997
钢制管法兰用缠绕式垫片
(PN系列）
Spiral wound gaskets for use with steel pipe flanges(PN designated)
2009-02-05发布
2009-07-01实施
中华人民共和国工业和信息化部发布１范

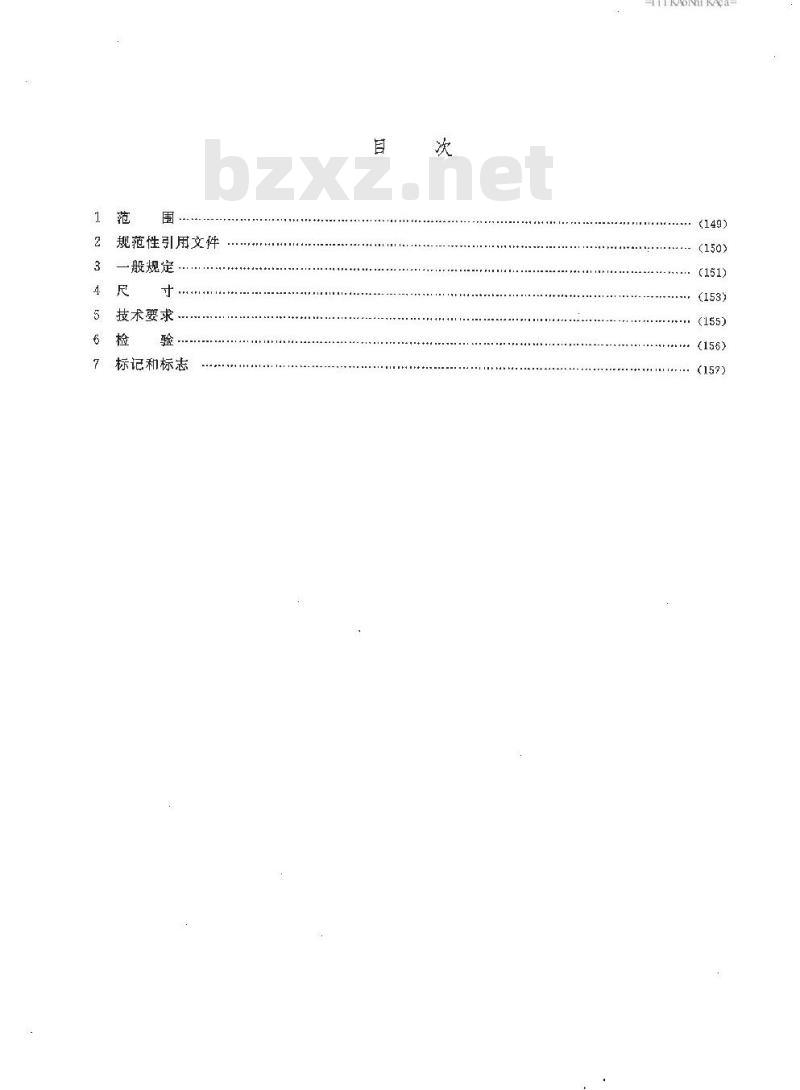

2规范性引用文件
3一般规定
技术要求
标记和标志
TYKAoNiKAca
+..·149)
（153)
（155)
+(156)
...-.....(157)
本标准规定了钢制管法兰（PN系列)用缠绕式垫片的型式、尺寸、技术要求、标记和标志本标准适用于HG/T20592所规定的公称压力为PN16～PN160的钢制臂法兰用缠统式垫片。149
2规范性引用文件
IKAoNTKAca-
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912《不锈钢冷轧钢板和钢带》GB/T3280《不锈钢热轧钢板和钢带》GB/T4237碳素结构钢和低合金钢冷轧薄钢板和钢带》GB/T11253发钢制管法兰（PN系列)》HIG/T20592钢制管法兰、垫片、紧固件选配规定（PN系列）HG/T20614（柔性石墨板技术条件》B/T7758.2石棉纸板》IC/T69
《螺纹密封用聚四氟乙烯生料带QB/T3628150
3一般规定
3.0.1垫片的类型、代号、断面形状和适用法兰密封面型式按表3.0.1的规定。表3.0.1垫片的型式和代号
基本型
带内环樊
带对中环型
带内环和对中环型
也适用于全乎面的祛兰密封面。3.0.2公称压力和公称尺寸。
断面形状
适用法兰密封面型式
面/糟面
凹面/凸面
突面″
1垫片适用的公称压力为:PN16、PN25、PN40、PN63,PN100、PN160。2垫片适用的公称尺寸范见本标表4.0.1-1和表4.0.1-2的规定。3.0.3垫片使用要求。
1垫片的使用温度范围按表3.0.3的规定。2挚片的类型和材料应根据流体、操作工况、材料、法兰密封面型式、表面粗糙度以及螺栓载荷选取。用于特殊场合的垫片，应向供应商咨询并确认。3垫片与法兰及固件的选配按HG/T20614的规定，3.0.4材料。
1金属带的典型材料按本标准表3.0.3的规定。金属带厚度为0.2mm士0.02mm。金属带材料的化学成分和力学性能应符合GB/T3280的规定，金属带硬度HV150或按用户要求。151
金海带材料
0Cr18Ni9(304)
00Cr19Ni10(304L)
0Cr17Ni12Mo2(316)
00Cr17Ni14Mo2:316 L)
0Cr18Ni10Ti(321)
QCrl8Ni11Nb(347)
QCr25Ni20(310)
表3.0.3挚片的使用温度范围
雄充材料
GB/T3280
温石带
柔性石墨带
聚四氟乙烯带
非石棉纤维带
经考标准
JC/T 69
IB/T 7758. 2
QB/T3628
KAoNTKAca-
使用溢度范用
—100---·300
-200-~+6505
—200~~+200
—100～+250
含石棉材料的使用应避守相关法律的规定，使用时必须采取预防措施，以确保不对人身健康构成危害。用于氧化性介质时，最高使用温度为450℃。不同种类的非石棉纤维带材料有不同的使用温度范阐，按材料生产广的规定。2填充材料的化学成分和力学性能应符合表3.0.4和本标准表3.0.3的规定。聚四氟乙烯不得使用再生材料。填充材料的厚度由生产厂规定，以满足本标准第5.0.4条规定的垫片压缩载荷特性。
表3.0.4填充材料的主要性能
拉伸强度（横向)(MPa）
烧失量(%)
氮离子含整(×10-6)
熔点(℃)
温石棉和非石棉纤维
柔性石垦
聚四乙烯
327±10
3内环材料应具有与金属带材料同样或更高的耐腐蚀性能，不锈钢材料应符合GB/T3280或GB/T4237的规定。除用户另有规定外，对中环可采用碳钢：碳钢应符合GB/T11253或GB/T912的规定，并经喷涂、电镀或其他表面处理。4如采用其他金属带和填充材料，应在订货时注明。3.0.5除基本型外，PN63、PN100和PN160以及采用PTFE为填充材料的垫片应使用内环。152
4尺寸
垫片的尺寸按图4.0.1和表4.0.1-1、表4.0.1-2的规定。4. 0. 1
表4.0.1-1
宪面法兰用带对中环（C型)或带内环和对中环(D型)垫片尺寸公称压力 PN
63-160
缠窥部分外径
对中环外径
表 4.0. 1-2
公称尺寸
rKAoNirKAca-
样面/槽面和凹面/凸面法兰用基本型(A型)或带内环(B型)垫片尺寸内环内径
缠缆部分bzxz.net
图4.0.1金属缠绕垫片尺寸
内环厚度
4.0.2表4.0.1-1~表4.0.1-2中的缠绕垫片厚度系指缠绕部分金属带之间的高度，不包括高出金属带的填料厚度。
4.0.3用户可以根据需要修改内环内径尺寸，但应在订货时注明，内环允许伸人管子内径的最大数值为1.5mm。
5技术要求
5.0.1外观。挚片不得有影响其密封性能的损伤、扭曲和变形等缺陷。5.0.2垫片的尺寸偏差按表5.0.2的规定。垫片的尺寸公差
表 5. 0.2
对中环外径 D.
内环内径 D
缠缆部分内径D：
缠绕部分外径
蕴绕部分厚度(不包括填料部分)T内环和对中坏厚度工，
5.0.3制道。
尺寸范围
DN>600
DN10QDN600
DN>600
DN≤200
[N250--DN850
DN>850
DN250-DN600
DN>600
尺寸公
缠绕部分的外径处应有3圈至5圈不加填料的金属带，内径处应有2圈至3圈不加填料的1
金属带。
2缠绕部分的内、外径处点焊数月应各不少于4点。且不得有过烧和未焊透等焊接缺陷。3
挚片上下表面的填料应平整，且适当高出金属带，其值约为0.15tmm士0.1mm。内环和对中环周边应去除毛刺。4
5.0.4性能。
挚片应具有下列压缩载荷特性：垫片在35CrMo螺栓材料许用应力作用下，应能将垫片压缩到接近对中环。垫片的其他性能按用户指定，但应在订货时注明。155
6检验
6.0.1垫片的材料、尺寸、外观、制造应符含本标准的规定。6.0.2用户如有其他检验要求，应在订货时与生产厂协商确定。156
YAoNr KAca-
