【HG化工标准】 钢制管法兰用金属环形垫(PN系列)

中华人民共和国化工行业标准
HG/T20612—2009
代替HG20612—1997
钢制管法兰用金属环形垫
（PN系列）
Metallic ring joint gaskets for use with steel pipe flanges(PN designated)
2009-02-05 发布
2009-07-01实施
中华人民共和国工业和信息化部发布1范
2＇规范性引用文件
3一般规定
5技求要求
标记和标志
ttAEtA
.....173)
...- (174)
+*(177)
++.. (178)
.-.....(179)
本标准规定了钢制管法兰(PN系列)用金属环形垫的型式、尺寸、技术要求，标记和标志。本标准适用于HG/T20592所规定的公称压力为PN63～PN160的钢制管法兰用金属环形垫。173

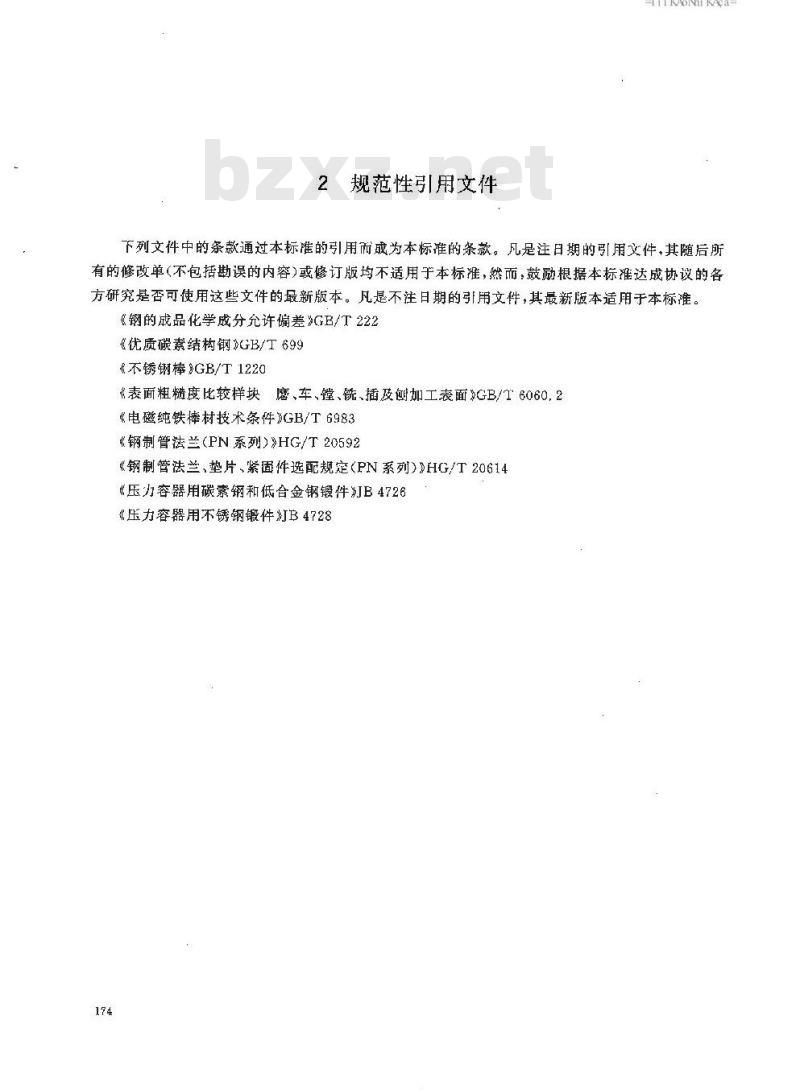

2规范性引用文件
YTKAoNiKAca-
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。《钢的成品化学成分允许偏差》GB/T222《优质碳素结构钢GB/T699
&不锈钥棒3GB/T1220
表面粗糙度比较样块磨、车、镗、铣、插及刨加工表面》GB/T6060.2《电磁纯铁棒材技术条》GB/T6983《钢制管法兰(PN系列)》HG/T20592《钢制管法兰、垫片、紧固件选配规定(PN系列）》HG/T20614《压力容器用碳素钢和低合金钢锻件》B4726《压力容器用不锈钢锻件汀B4728174
3.0.1类型。
3一般规定
环槽密封面法兰用金属环形垫，按其断面形状分为椭圆型和八角型两种，如图3.0.1所示。3
八角型
椭圆型
图3.0.13
金属环形垫的型式
3.0.2公称乐力和公称尺寸。
1金属环形垫适用的法兰公称压力为：PN63、PN100、PN160。2金属环形垫适用的法兰公称尺寸范围见本标表4。3.0.3材料和使用要求。
1金属环形垫的最高使用温度按表3.0.3的规定。2金属环形垫的典型材料应按表3.0.3的规定。采用表3.0.3以外的材料时，应在订货时注明。
3金属环形垫的砸度应低于法兰环槽密封面的硬度4金属环形垫的材料应根据流体和操作工况选取。用于特殊场合的垫片，应向供应商咨询并确认。
5垫片与法兰及紧固件的选配按HG/T 2Q614 的规定。175
表3.0.3金属环形垫的材料、代号和最高使用温度金属环形垫树料
纯铁+
1Cr5Mo
OCe18Ni9
00Cr19Ni10
0Cr17Ni12Mo2
00Cr17Ni14Mo2
OCe18Ni10Ti
OCr18Nii1Nb
纯铁的化学成分如下：
GB/T 6983
B/T 699
JB4726
JB4728
GB/T 1220
温度超过550℃的使用场合，与生产厂协商。最高硬度
YKANKAca-
最高使用温度
4尺寸
金属环形垫的尺寸按本标准图3.0.1和表4的规定表4金属环形垫尺寸
公称压力PN63下载标准就来标准下载网
椭圆垫
人角垫
公称压力PN160
椭圆垫
八角垫
环平面
环平面
公称为PN100
植圆垫
八角垫
环平面
公压力PN160
八角势
环平面
5.0.1 外观。
5技术要求
HKAoNKAca-
金属环形垫的密封表面不得有影响其密封性能的划痕、磕坑、裂纹等缺陷。密时面的表面粗糙度Ra≤1.6um。
5.0.2尺寸公差。
金属环形垫的尺寸公差按表5.0.2的规定表5.0.2
金属环形垫的尺寸公差
5.0.3制造。
尺寸公差
尺寸公差
±0,5*
1金属环形垫一般采用摔材、无缝钢管、锻件整体制作，如采用其他坏料应征得用户同意。(mm)
2小尺寸的环形垫可直接由棒材、无缝钢管经机械加工制成，而较大尺的环形垫一般由锻件经热处理和机械加工制成整体圆环。3使用易生锈材料（纯铁，10钢、1Cr5Ma)的金属环形垫，检验后表面应涂覆防锈剂。不锈钢环形挚按用户要求进行防锈处理。5.0.4检查。
1外观和尺寸检查。
产品出厂前，应对环形垫的外观进行目视检查。对表面粗糙度采用目测法，与标准样块比较(GB/T6060.2)。对其节径、环宽、环高和八角垫的角度、平面宽度采用专门量具进行检查，并符合本标准表5.0.2的规定。
2材质检查。
金属环形垫的化学成分应符合本标准表3.0.3中相应标准的规定。成品分析与标准规定值的允许偏差应符合GB/T222的规定。3硬度检查：
1）坏件的硬度采用布氏硬度方法进行抽检，且应符合本标准表3.0.3的规定。2）产品的硬度采用洛氏硬度方法进行抽检。R23以下对称测定2处，R24以上对称测定4处，其平均值应符合本标准表3.0.3的规定。5.0.5性能试验和方法。
金属环形挚的性能试验和方法按用户指定的有关标准规定。178
6.0.1垫片的材料、尺寸、外观、硬度应符合本标准的规定。6.D.2用户如有其他检验要求，应在订货时与生产厂协商确定。179
7.0.1标记和示例。
1挚片的标记按以下规定：
1）标准名称：
2）垫片类型；
3）公称尺寸(DN);
4）公称压力（PN)：
标记和标志
5）材料代号（按本标准表3.0.3的规定）。2示例：
YTKAONTKAca-
公称尺寸为DN100、公称压力为PN63的钢制管法兰用金属环形垫（椭圆型），材料为0Cr18Ni9其标记为：
楠圆垫
HG/T 20612
7.0.2标志。
100-63
金属环形垫应在其外侧面（非密封面）做出永久性（如打钢印)标志。标志内容如下：1生产厂名或商标；
2标准编号：
3公称尺寸(DN);
4公称压力（PN);
5材料代号（按本标准表3.0.3的规定）。180
