【HG化工标准】 钢制管法兰用具有覆盖层的齿形组合垫(PN系列)

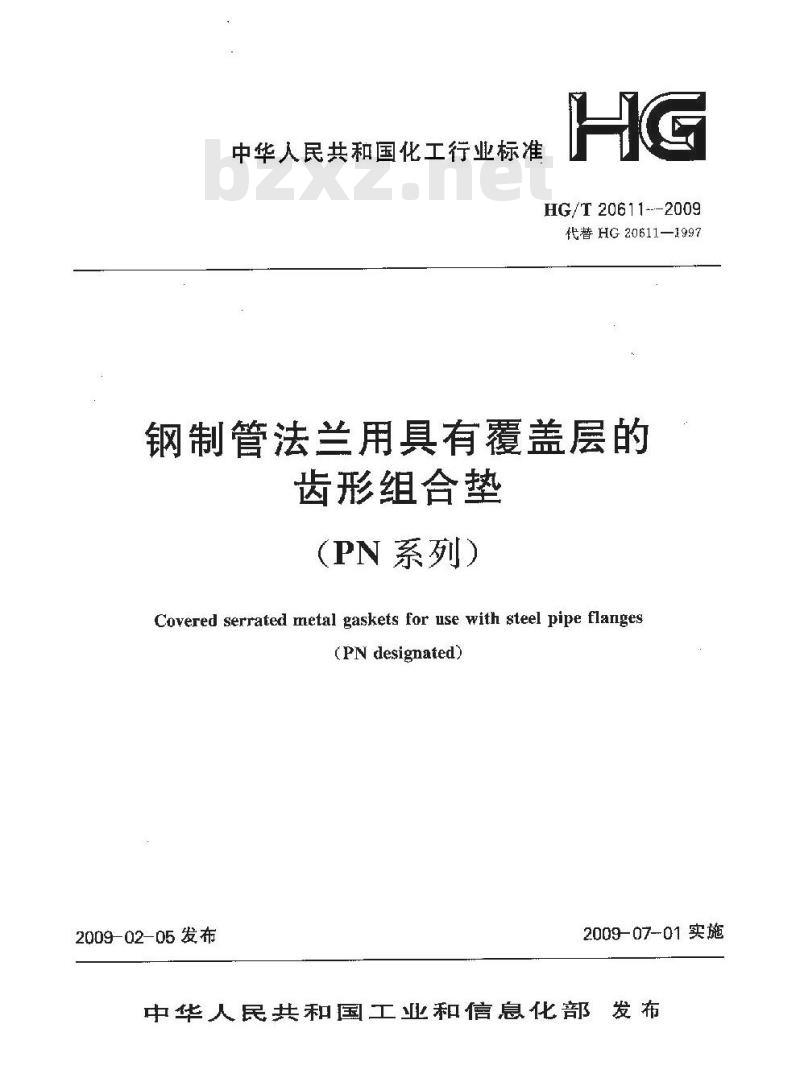

中华人民共和国化工行业标准
HG/T20611---2009
代替HG20611—1997
钢制管法兰用具有覆盖层的
齿形组合垫
(PN系列）
Covered serrated metal gaskets for use with steel pipe flanges(PN designated)
2009-02-05发布
2009-07-01实施

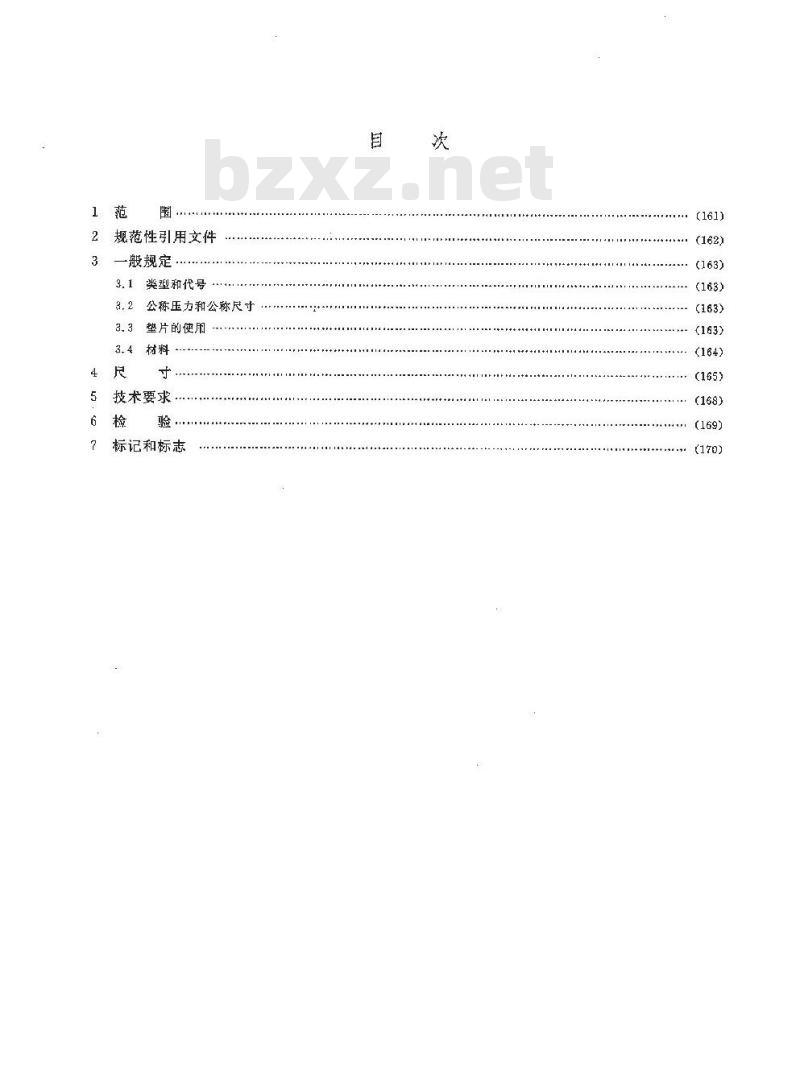

中华人民共和国工业和信息化部发布1范
规范性引用文件
一般规定
3.1类型和代号
8.2公称压力和公称尽寸
3. 3 垫片的使用
3.4材料
5技术要求..
标记和标志
...(161)
（163)
（168)
（170)
本标准规定了钢制管法兰（PN系列>用具有盖层的齿形组合垫的型式、尺寸、技术要求、标记和标志。
本标准适用于HG/T20592所规定的公称压力为PN16～PN160的钢制管法兰用具有覆盖层的齿形组合垫。
规范性引用文件
YTKAoNirKAca-
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。《碳素结构钢和低合金结构钢热轧薄钢板和钢带》GB/T912《不锈钢热轧钢板和钢带》GB/T4237《不锈钢冷轧钢板和钢带》GB/T3280《钢制管法兰（PN系列）》HG/T20592《钢制管法兰、垫片、紧固件选配规定(PN系列)》HG/T20614柔性石墨板技术条件》JB/T7758.2《聚四氟乙烯板材》QB/T3625
3一般规定
3.1类型和代号
垫片的类型、代、断面形状和适用法兰密封型式按表3.1的规定。垫片的典型型式和代号
基木型
带整体对中环型
带活动对中环型
也适用于全平面的法兰密封面。断面形状
3.2公称压力和公称尺bZxz.net
适用法兰密封面型式
样面/稀面或凹面/凸面
窦面”
3.2.1垫片的适用公称压力为：PN16、PN25.PN40,PN63.PN100.PN1603.2.2适用本标准垫片的公称尺寸范围见本标准表4-1和表4-2的规定。3.3垫片的使用
3.3.1垫片的使用温度范围按表3.3.1的规定。3.3.2垫片的类型和材料应根据流体、操作工说、材料、法兰密封面型式、表面粗糙度以及螺栓载荷选取。用于特殊场合的垫片，应向供应商咨询并确认。3.3.3垫片与法兰及紧固件的选配按HG/T2061.4的规定。163
齿形金属画环材料
0Cr18Ni9(304)
00Cr19Ni10(304 L)
OCr17Ni12Mo2(316)
0oCr17Nil4Mo2(316 L)
OC+18Ni10Ti(321)
DCt18Ni11Nb(347)
DCr25Ni20(310)
垫片的使用温度范围
表3.3. 1
盖层材料
GB/T 4237
GB/T 3280
用于氧化性介质时，最高使用温度为450℃。名称
柔性石墨
聚四氟艺烯
3.4材料
参考标准
JB/T7758.2
QB/T3625
KAoNTKAca-
使用温度范
200--+650+
—200～+200
齿形金属圆环的典型材料按本标准表3.3.1的规定，也可采用其他材料，但应在订货时3.4. 1
注明。
注明。
覆盖层的典型材料为柔性石墨和聚四氟乙烯板材，也可采用其他覆盖层材料，但应在订货时3.4.3.柔性石墨、聚四氟乙烯板材的性能应符合表3.4.3和本标准表3.3.1的规定。聚四氟乙烯不得使用再生材料。
3.4.4整体对中环采用与齿形金属圆环相同的材料。除用户另有规定外，活动对中环可以为碳钢。碳钢应符合GB/T912规定，并经喷涂、电镀或其他表面处理。表3.4.3覆盖层材料的生要性能
拉伸强度（横向)（MPa）
离子含量(×10-6)
熔点(℃)
乘性石墨
聚四氣乙烯
327±10
4尺寸
挚片的尺寸按图4和表4-1.表4-2的规定。图4中h为最小值。D
图4具有覆盖层的金属齿形垫尺寸165
表4-1
突面法兰用带对中环(B型或C型)垫片尺寸齿形金愿圆环
PN16--
对中坏外径
PN100iPN160
YKAoNiKAca-
公称尺寸
表4-2面/槽面和凹面/凸面法兰用基本型（A型）垫片尺寸齿形金励圆环
(PN16-PN180)
内径D
擀面/面
凹面/凸面
齿形金属
圆环厚度
5技术要求
垫片密封表面不得有影响其性能的鼓包裂纹,划痕和粘污物等缺陷。5.0. 1
5.0.2垫片的尺寸公差按表5.0.2的规定。表5.0.2垫片的尺寸公差
5.0.3制造。
外径 Da
肯形金属圆环
内径员
TKAoNKAca-
对中环
外径D
1齿形金属圆环般应为整体结构。如采用焊接结构，应符合以下要求：1）应征求用产的同意；
2）焊缝结构应采用全焊透型式，焊接接头不应超过2个，焊后应进行消除应力热处理；3）覆盖层覆盖前，焊接处的齿形和尺寸应与其他部分保持连续一致。2齿形金属环的平面度应不大于垫片外径的1/100。3覆盖层材料应牢固地粘贴在齿形金属环上，不致在运输或安装过程中脱落。使用粘结剂应对金膚材料不产生离蚀。采用拼接的接头不应超过2个，且采用搭接时，两重叠部分用斜切拼接；或采用对接时，在接处用较薄的盖层材料加以覆盖。4活动对中环与齿形金属圆环上的对中应保持适当的间隙，在受热膨胀时，不妨碍其自由活动。活动对中环可以采用拼焊。5.0.4性能。
垫片的性能按用户指定的有关标准规定。168
6.0.1垫片的材料、尺寸、外观、制造应符合本标准的规定6.0.2用户如有其他检验要求，应在订货时与生产厂协商确定。169
7. 0. 1标记和示例。
1垫片的标记按以下规定：
1）标准名称；
标记和标志
2）垫片类型（按本标准表3.1的规定）；3）公称尺寸(DN)；
4）公称压力（PN)：
TKAONTKAca-
5）齿形金属圆环、覆盖层和活动对中环材料的代号（按表7.0.1的规定）。活动对中环材料为碳钢时,其代号可省略。
表7.0.1材料标识和标志缩写代号材料
OCr18Nig
00Cr19Ni10
0Cr17N12Mo2
Q0Cr17Ni 4Mo2
OCr18NOTi
OC18NiiINb
2标记示例：
缩写代号
OCr25Ni20
Ni-Cu合金
Monel 40c
Ni-Mo合金
HastelluyB2
Ni-Mo-Cr合金
Hastelloy C-276
Ni-Cr-Fe合金
Inconel G00
缩写代号
INC 600
Ni-Fe-Cr合金
Incoloy800
桑性石墨
聚四毓乙烯
缩写代号
IN 800
公称尺寸为DN100、公称压力为PN40的钢制管法兰用具有发盖层的齿形组合垫（C型），齿形金属圆环材料为Cr18Ni9，盖层材料为桑性石墅，活动对中环材料为碳钢，其标记为：HG/T20611齿形垫C100-40304/FG7.0.2标态。
1垫片对中环上应有永久性（如打钢印）标志。基本型的垫片应在包装上用固定标签进行标志。标志方式(包括色标)按生产广或用户规定。标志应包含以下内容：1）生产厂名或商标；
2）标准编号；
3）公称尺寸（DN)；
4）公称压力(PN)；
5）齿形金属圆环、覆盖层和活动对中环材料的代号（按本标准表7.0.1）。活动对中环材料为碳钢时，其代号可省略。
2根据用户的要求，生产厂可在对中环的外圆周边上标志齿形金属圆环和覆盖层材料色标。色标应由用户与生产厂协商确定。70
