【化工标准】 可编程控制器系统工程设计规定

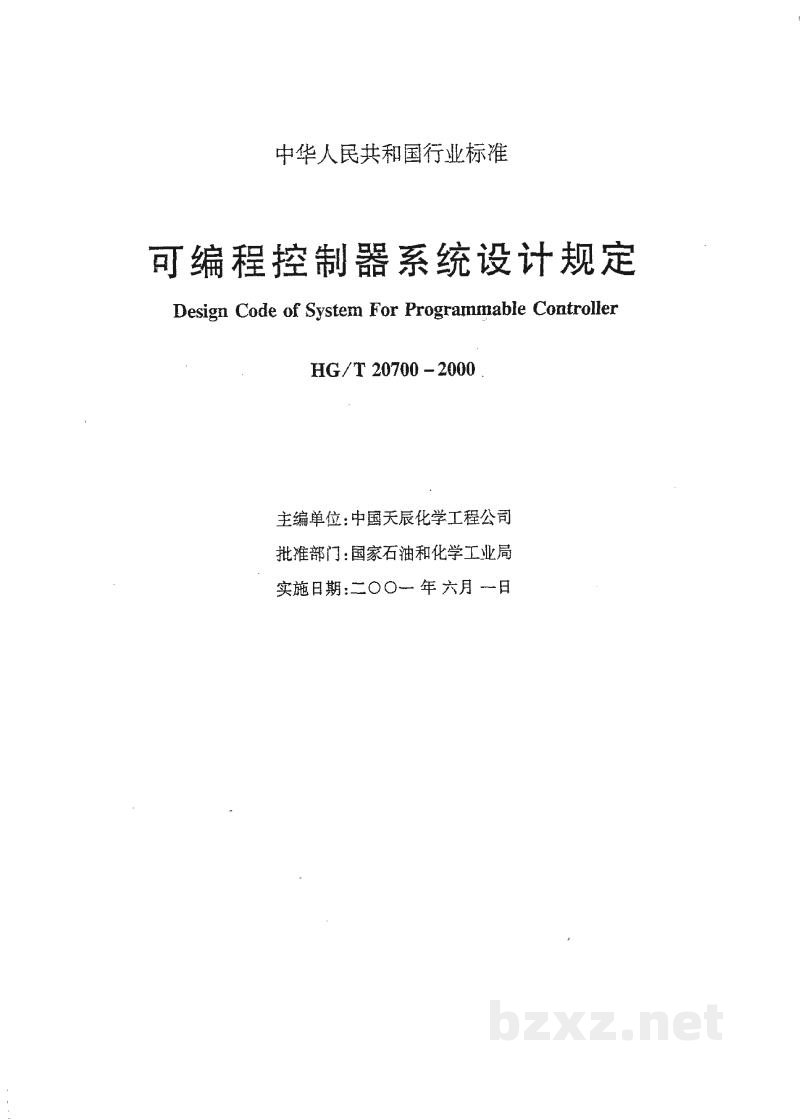

中华人民共和国行业标准

可编程控制器系统设计规定

Design Code of System For Programmable Controller

HG/T 20700 - 2000

主编单位：中国天辰化学工程公司
批准部门：国家石油和化学工业局
实施日期：二〇〇一 年 六月 一日

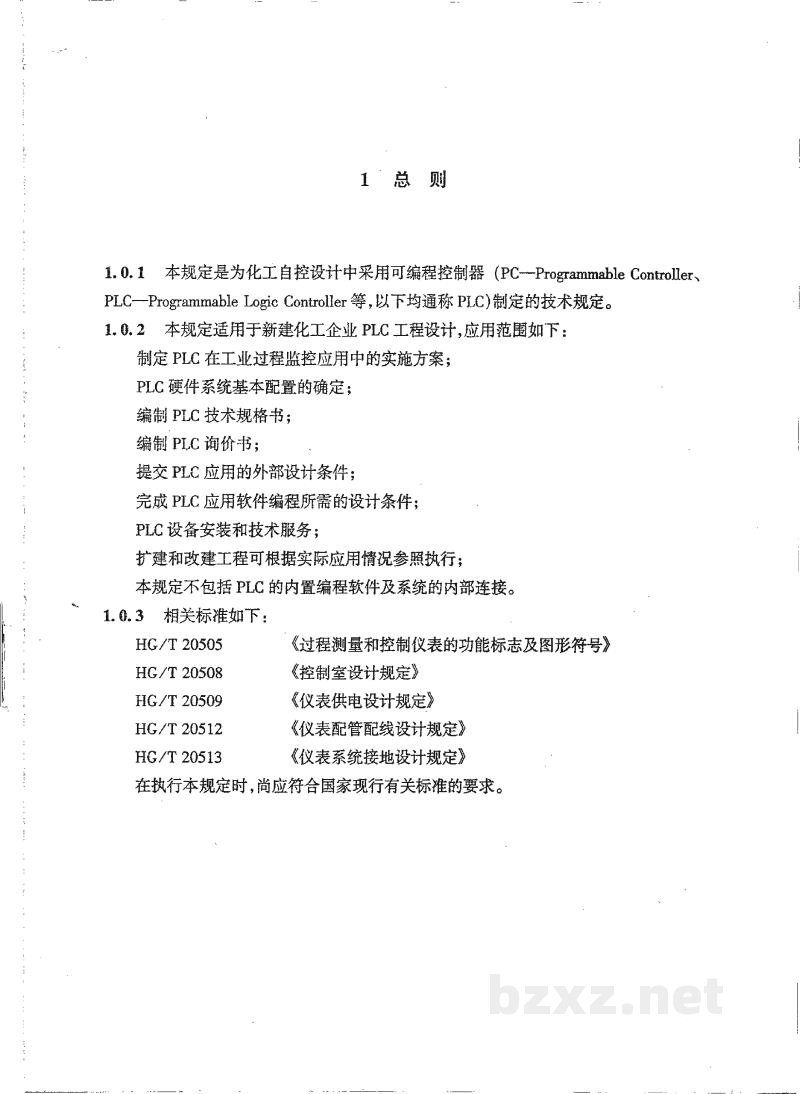

1 总则

1.0.1 本规定是为化工自控设计中采用可编程控制器（PC—Programmable Controller、PLC—Programmable Logic Controller等，以下均简称PLC）制定的技术规定。

1.0.2 本规定适用于新建化工企业PLC工程设计，应用范围如下：

• 制定 PLC 在工业过程监控应用中的实施方案；
• PLC硬件系统基本配置的确定；
• 编制 PLC技术规格书；
• 编制 PLC询价书；
• 提交PLC应用的外部设计条件；
• 完成PLC应用软件编程所需的设计条件；
• PLC设备安装和技术服务；
• 扩建和改建工程可根据实际应用情况参照执行；
• 本规定不包括 PLC 的内置编程软件及系统的内部连接。

1.0.3 相关标准如下：

在执行本规定时，尚应符合国家现行有关标准的要求。

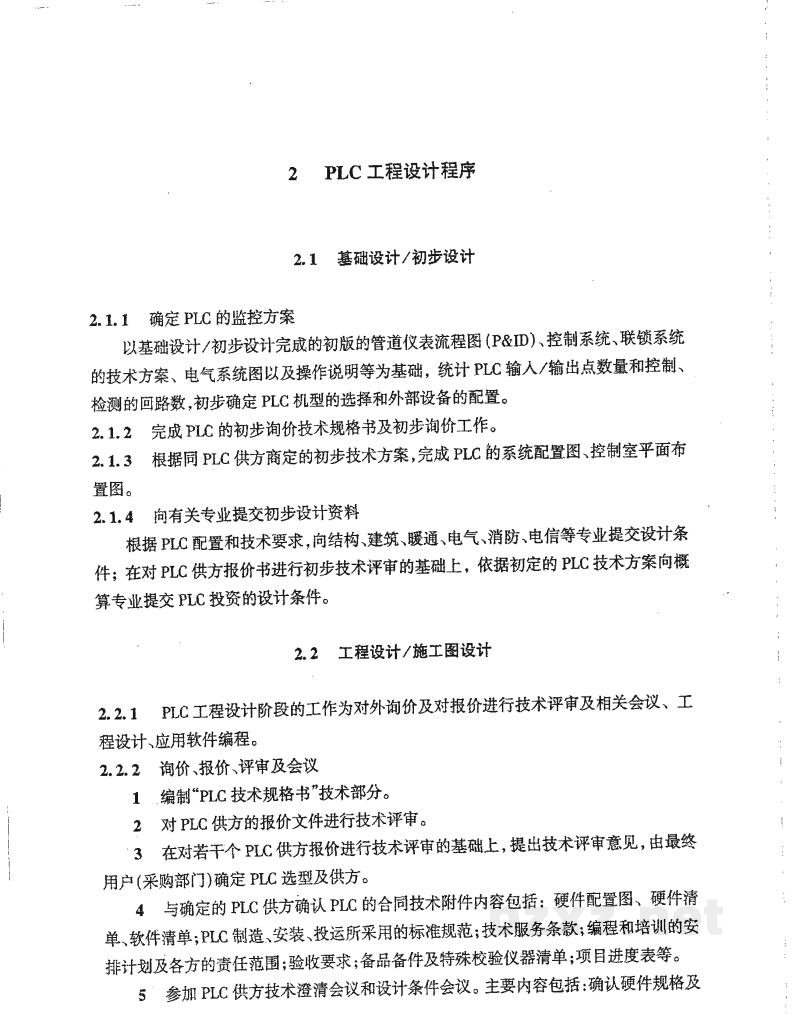

2 PLC 工程设计程序

2.1 基础设计/初步设计

2.1.1 确定PLC的监控方案

以基础设计/初步设计完成的初版的管道仪表流程图（P&ID）、控制系统、联锁系统的技术方案、电气系统图以及操作说明等为基础，统计 PLC 输入/输出点数量和控制、检测的回路数，初步确定 PLC 机型的选择和外部设备的配置。

2.1.2 完成PLC的初步询价技术规格书及初步询价工作。

2.1.3 根据同PLC供方商定的初步技术方案，完成PLC的系统配置图、控制室平面布置图。

2.1.4 向有关专业提交初步设计资料

根据 PLC 配置和技术要求，向结构、建筑、暖通、电气、消防、电信等专业提交设计条件；在对PLC供方报价书进行初步技术评审的基础上，依据初定的PLC技术方案向概算专业提交PLC投资的设计条件。

2.2 工程设计/施工图设计

2.2.1 PLC工程设计阶段的工作为对外询价及对报价进行技术评审及相关会议、工程设计、应用软件编程。

2.2.2 询价、报价、评审及会议

1. 编制“PLC技术规格书”技术部分。
2. 对PLC供方的报价文件进行技术评审。
3. 在对若干个PLC供方报价进行技术评审的基础上，提出技术评审意见，由最终用户(采购部门)确定 PLC 选型及供方。
4. 与确定的 PLC 供方确认 PLC 的合同技术附件内容包括：硬件配置图、硬件清单、软件清单；PLC制造、安装、投运所采用的标准规范；技术服务条款；编程和培训的安排计划及各方的责任范围；验收要求；备品备件及特殊校验仪器清单；项目进度表等。

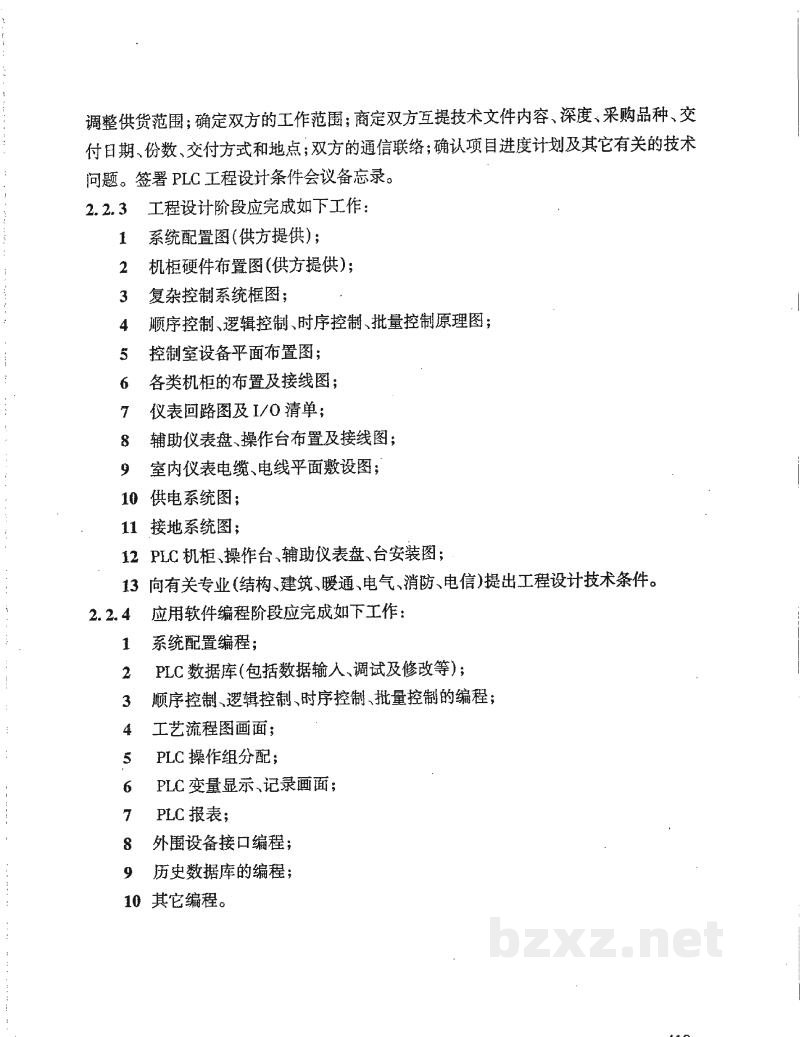

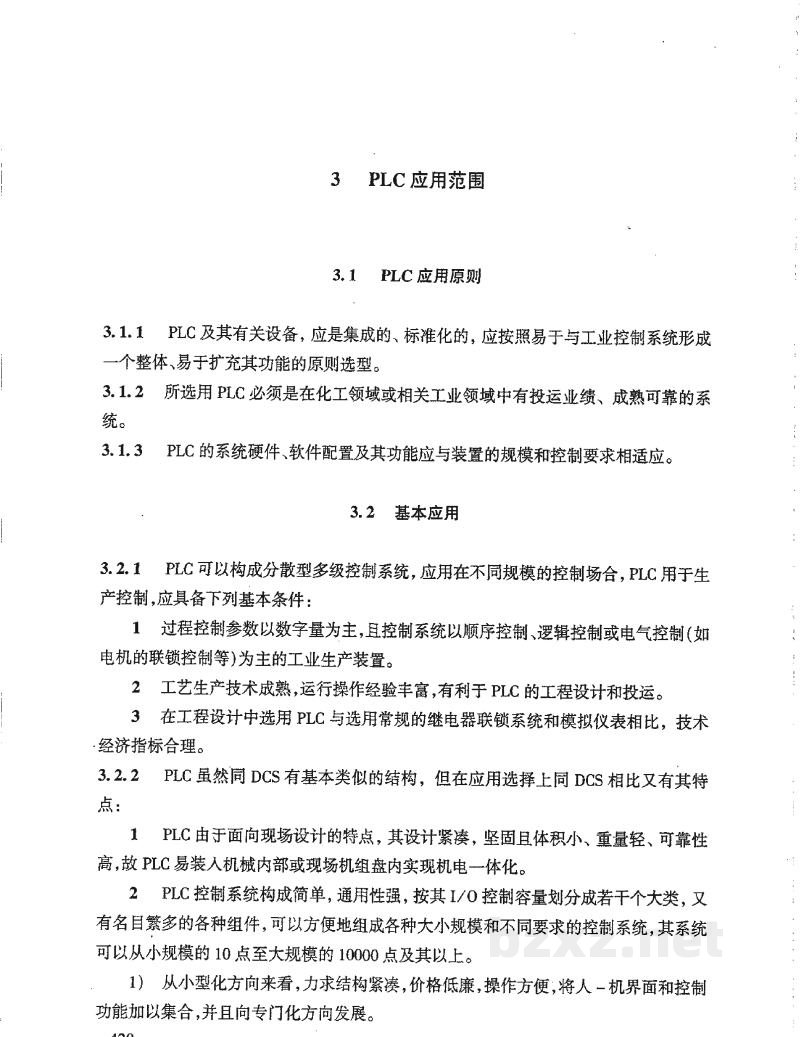

5. 参加 PLC 供方技术澄清会议和设计条件会议。主要内容包括：确认硬件规格及
