中华人民共和国化工行业标准

HG/T 2477—93

砂磨机用机械密封技术条件

中华人民共和国化学工业部    发布

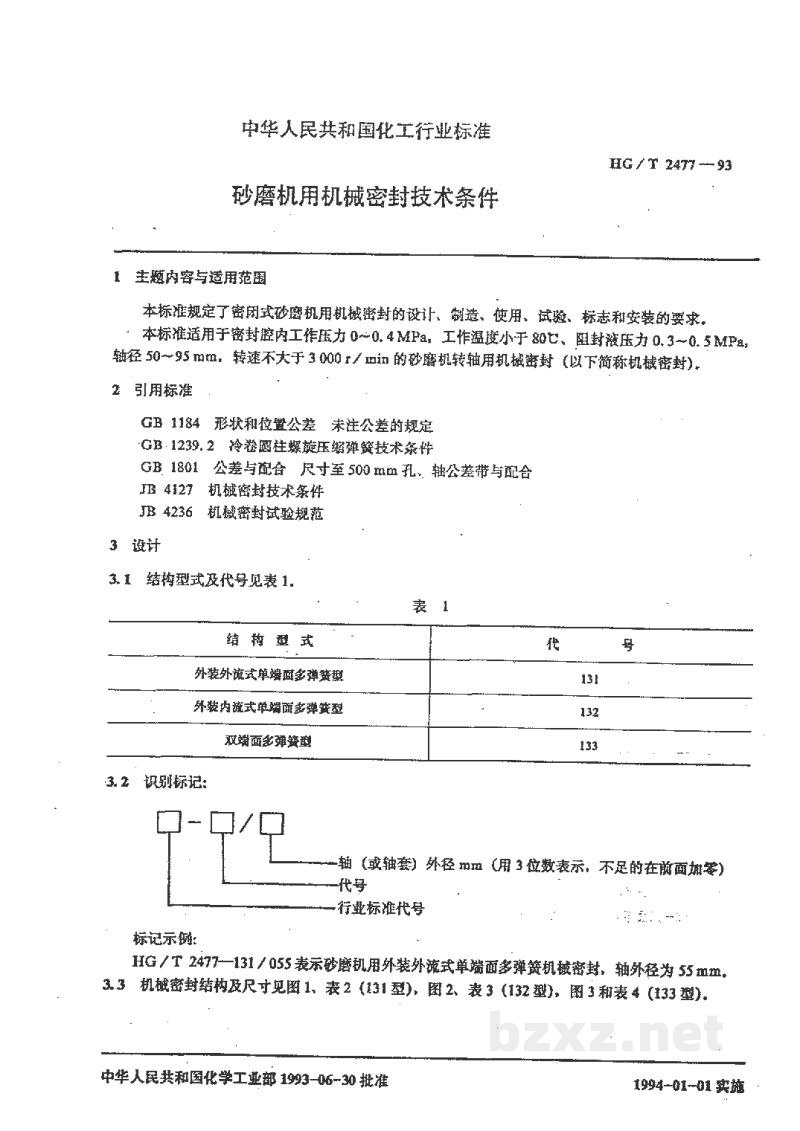

中华人民共和国化工行业标准

HG / T 2477—93

砂磨机用机械密封技术条件

1  主题内容与适用范围

本标准规定了密闭式砂磨机用机械密封的设计、制造、使用、试验、标志和安装的要求。

本标准适用于密封腔内工作压力 0～0.4 MPa，工作温度小于 80℃，阻封液压力 0.3～0.5 MPa，轴径 50～95 mm，转速不大于 3 000 r/min 的砂磨机转轴用机械密封（以下简称机械密封）。

2  引用标准

GB 1184  形状和位置公差  未注公差的
规定
GB 1239.2  冷卷圆柱螺旋压缩弹簧技术条件
GB 1801  公差与配合  尺寸至 500 mm 孔、轴公差带与配合
JB 4127  机械密封技术条件
JB 4236  机械密封试验规范

3  设计

3.1  结构型式及代号见表 1。

3.2  识别标记：

—轴（或轴套）外径 mm（用3位数表示，不足的在前面加零）
    —代号
    —行业标准代号

标记示例：

HG / T 2477—131 / 055 表示砂磨机用外装外流式单端面多弹簧机械密封，轴外径为 55 mm。

3.3  机械密封结构及尺寸见图 1、表 2（131 型），图 2、表 3（132 型），图 3 和表 4（133 型）。

中华人民共和国化学工业部 1993-06-30 批准 1994-01-01 实施

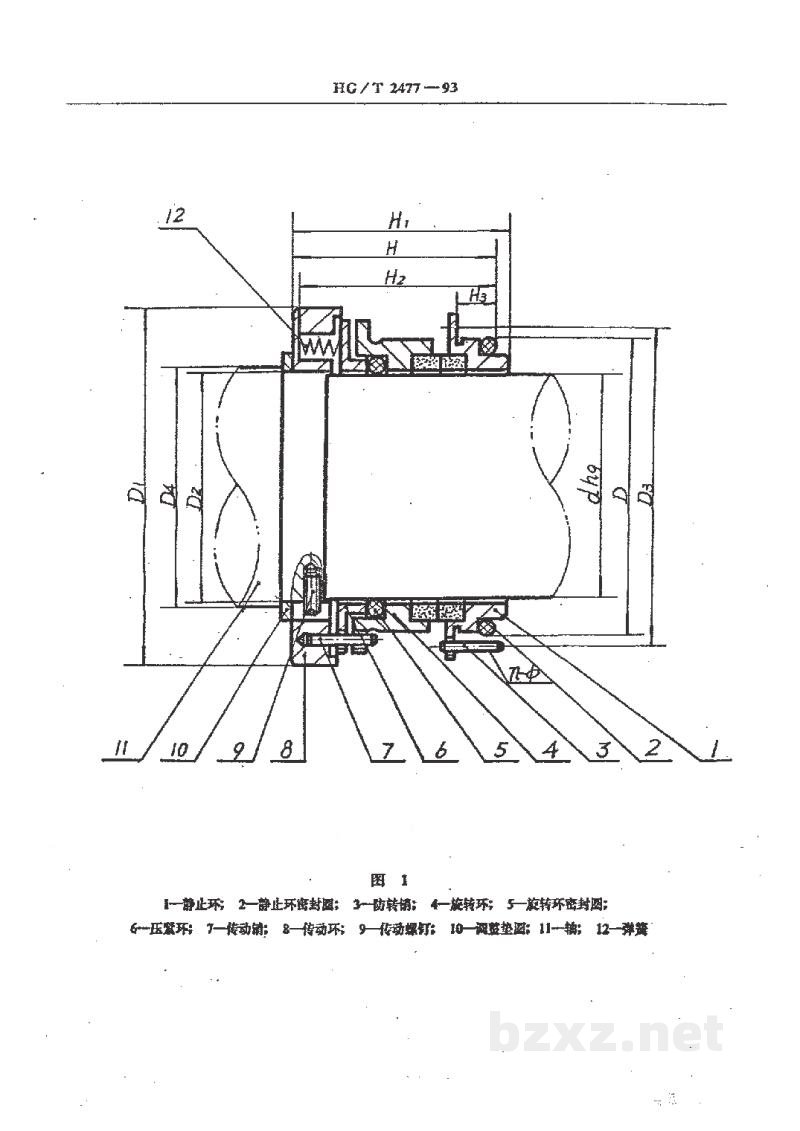

图 1

• I—静止环；2—静止环密封圈；3—防转销；4—旋转环；5—旋转环密封圈；6—压紧环；7—传动销；8—传动环；9—传动螺钉；10—调整垫圈；11—轴；12—弹簧
