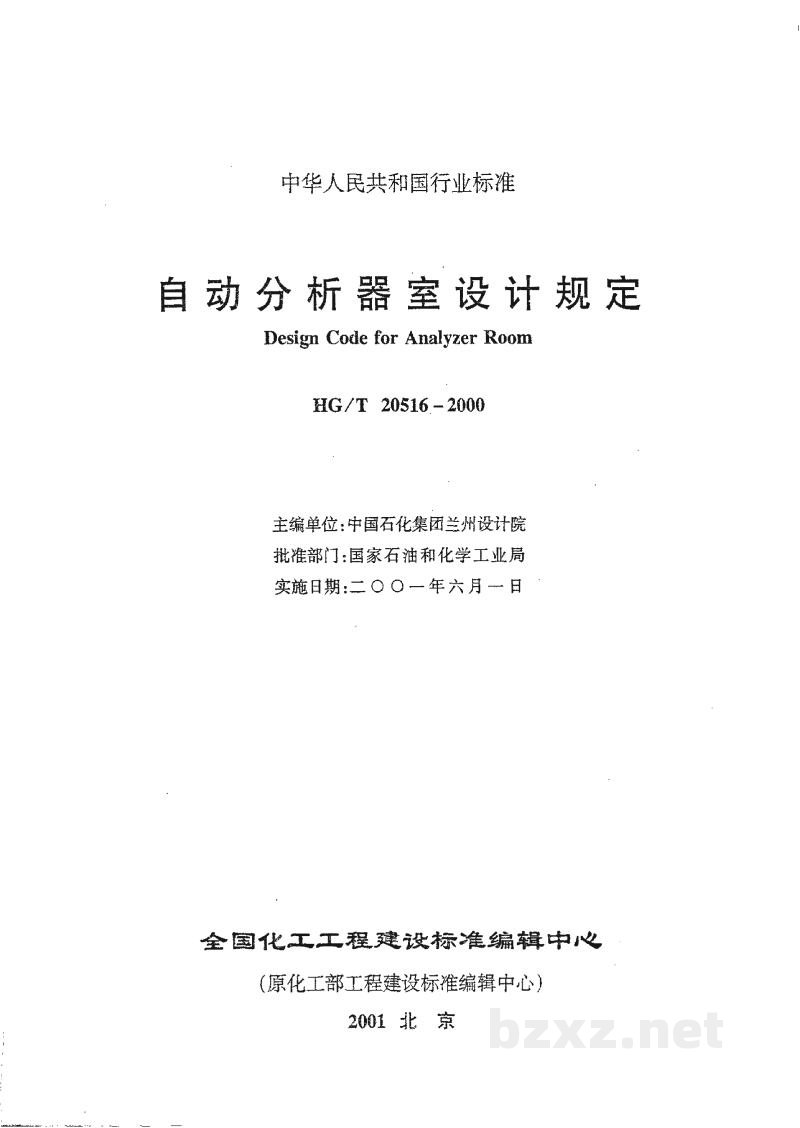

【化工标准】 自动分析器室设计规定(附条文说明)

中华人民共和国行业标准

自动分析器室设计规定
Design Code for Analyzer Room

HG/T 20516-2000

全国化工工程建设标准编辑中心
(原化工部工程建设标准编辑中心)
2001 北京

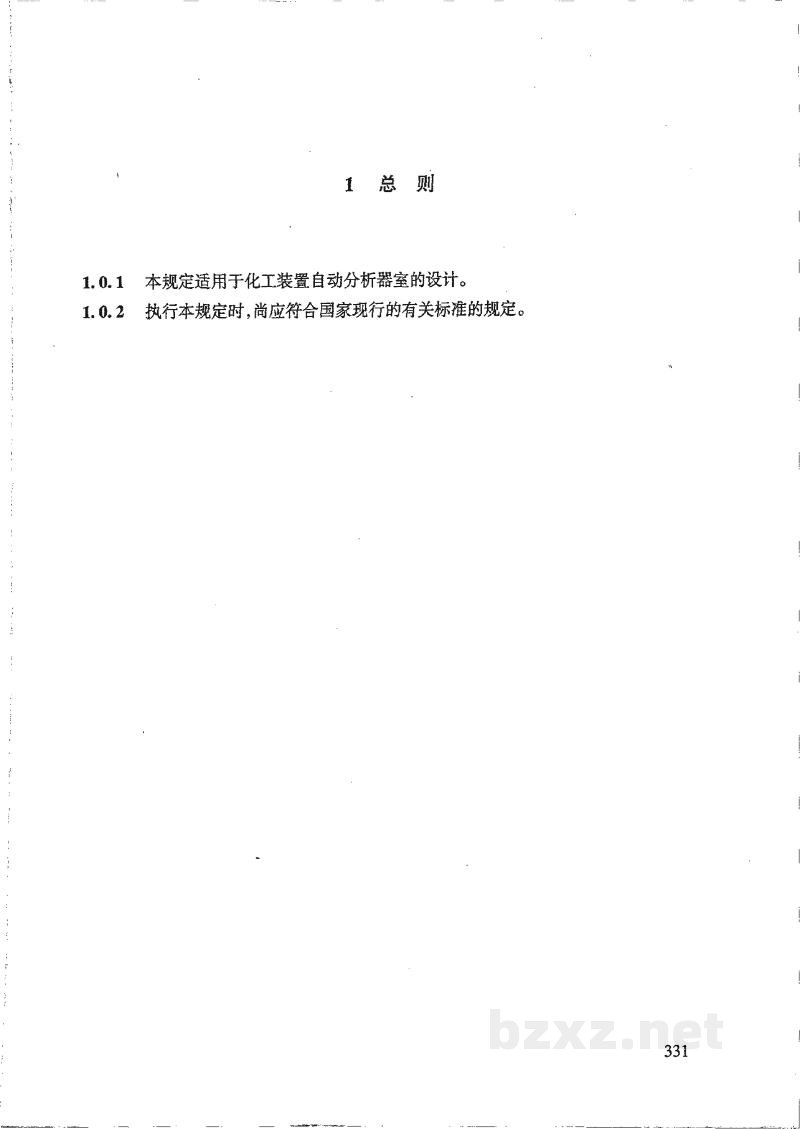

1 总则

1.0.1 本规定适用于化工装置自动分析器室的设计。

1.0.2 执行本规定时，尚应符合国家现行的有关标准的规定。

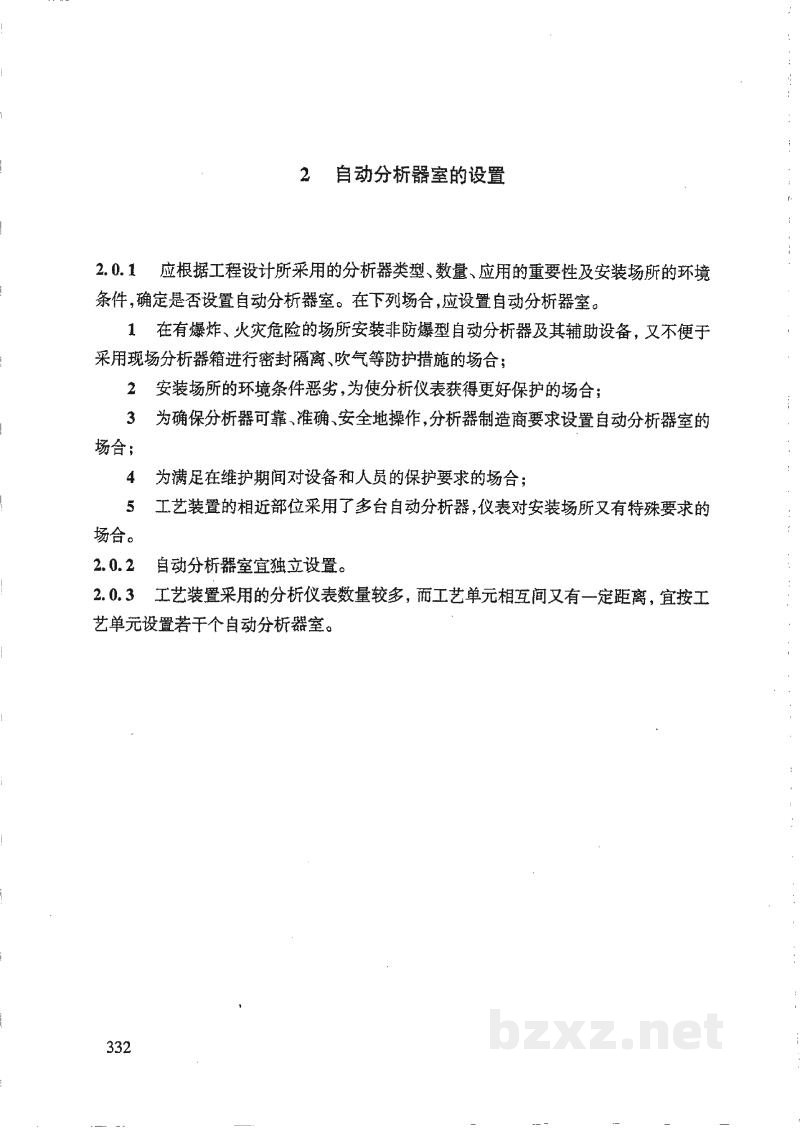

2 自动分析器室的设置

2.0.1  应根据工程设计所采用的分析器类型、数量、应用的重要性及安装场所的环境条件，确定是否设置自动分析器室。在下列场合，应设置自动分析器室。

1. 在有爆炸、火灾危险的场所安装非防爆型自动分析器及其辅助设备，又不便于采用现场分析器箱进行密封隔离、吹气等防护措施的场合；
2. 安装场所的环境条件恶劣，为使分析仪表获得更好保护的场合；
3. 为确保分析器可靠、准确、安全地操作，分析器制造商要求设置自动分析器室的场合；
4. 为满足在维护期间对设备和人员的保护要求的场合；
5. 工艺装置的相近部位采用了多台自动分析器，仪表对安装场所又有特殊要求的场合。

2.0.2  自动分析器室宜独立设置。

2.0.3  工艺装置采用的分析仪表数量较多，而工艺单元相互间又有一定距离，宜按工艺单元设置若干个自动分析器室。
