【化工标准】 砂磨机用机械密封技术条件

HG

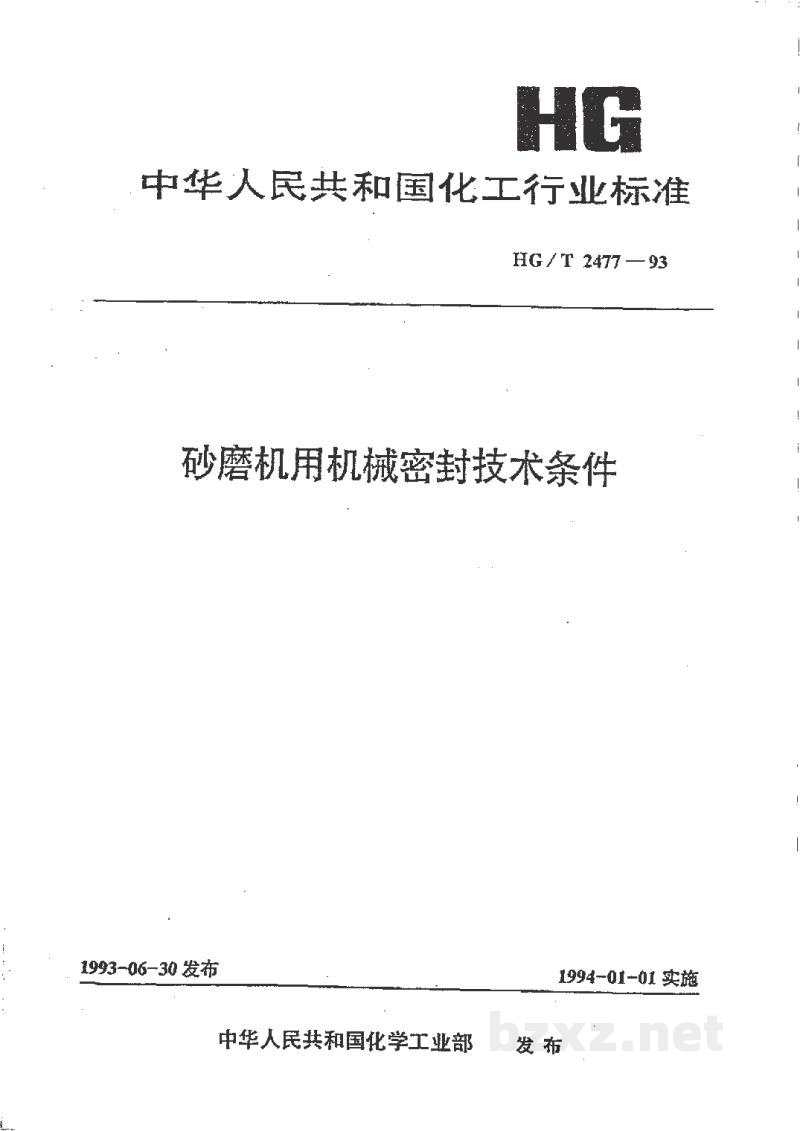

中华人民共和国化工行业标准

HG/T 2477—93

砂磨机用机械密封技术条件

1993-06-30 发布 1994-01-01 实施

中华人民共和国化学工业部    发 布

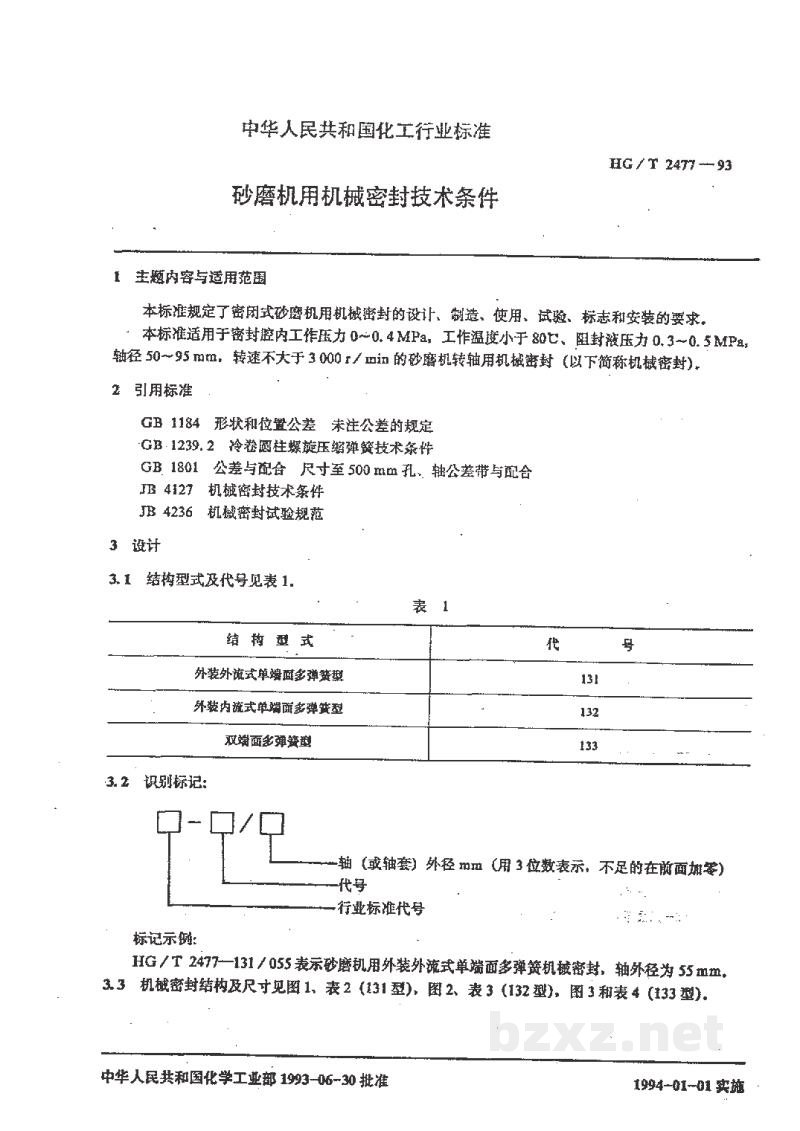

中华人民共和国化工行业标准

HG / T 2477 — 93

砂磨机用机械密封技术条件

1 主题内容与适用范围

本标准规定了密闭式砂磨机用机械密封的设计、制造、使用、试验、标志和安装的要求。

本标准适用于密封腔内工作压力 0~0.4 MPa，工作温度小于 80 ℃，阻封液压力 0.3~0.5 MPa，轴径 50~95 mm，转速不大于 3000 r/min 的砂磨机转轴用机械密封（以下简称机械密封）。

2 引用标准

3 设计

3.1 结构型式及代号见表 1。

3.2 识别标记：

[图片]

标识示例：HG / T 2477—131 / 055 表示砂磨机用外装外流式单端面多弹簧机械密封，轴外径为 55 mm。

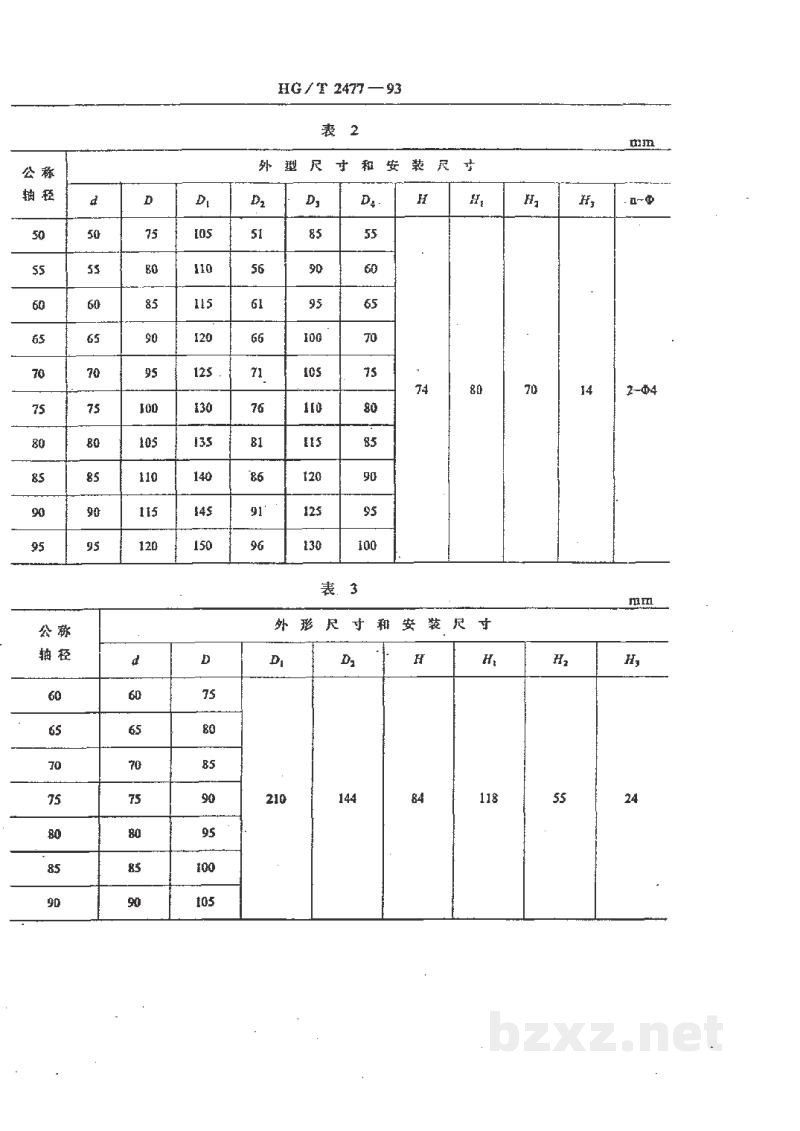

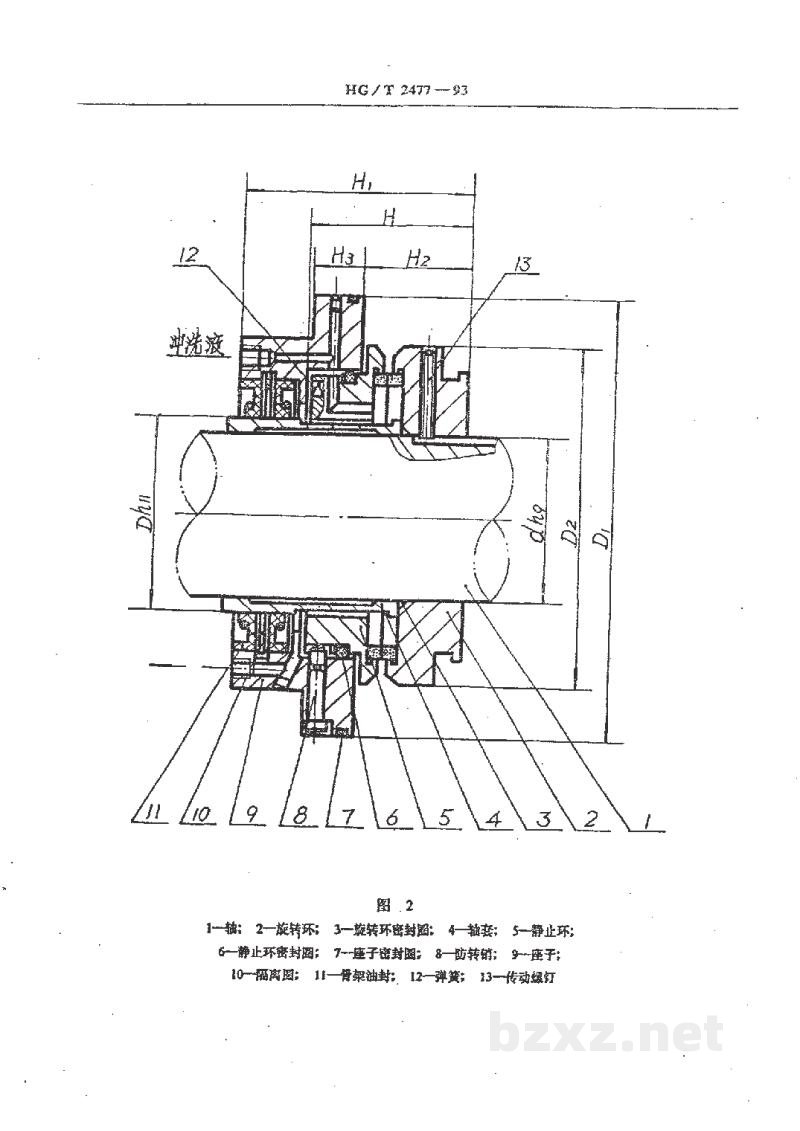

3.3 机械密封结构及尺寸见图 1、表 2（131 型），图 2、表 3（132 型），图 3 和表 4（133 型）。

[图片]

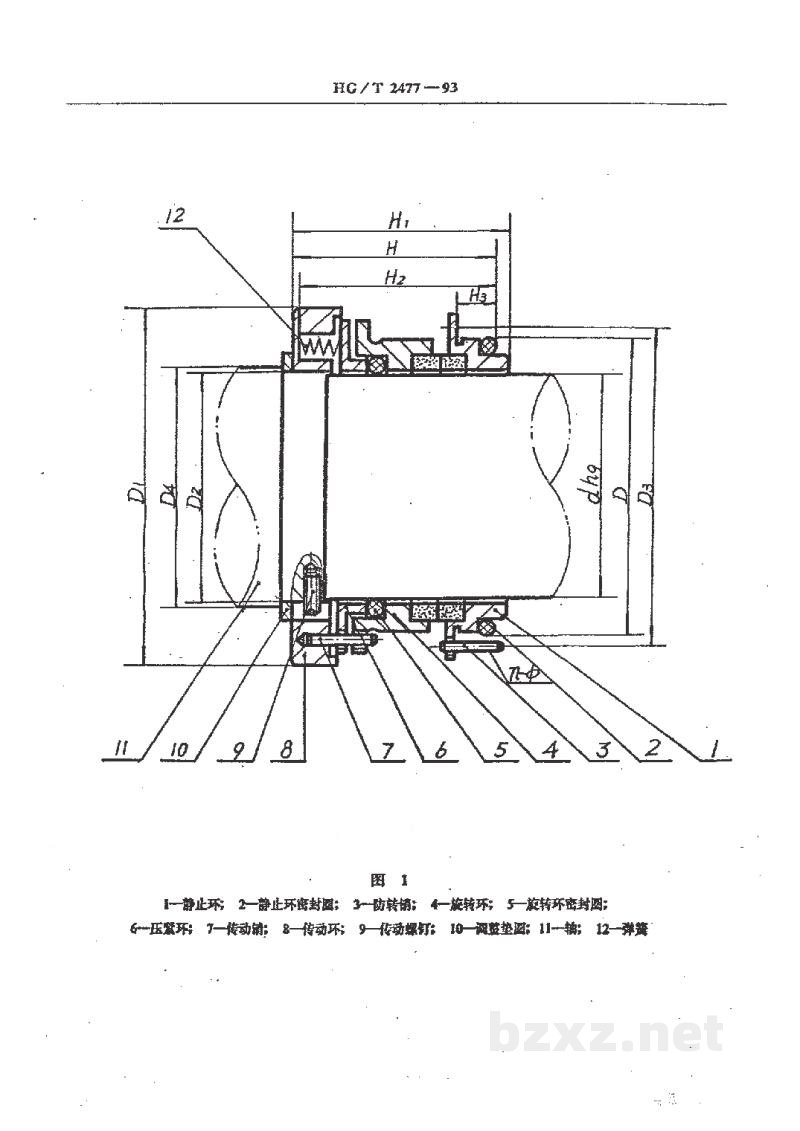

图 1

1—静止环；2—静止环密封圈；3—防转销；4—旋转环；5—旋转环密封圈；
6—压紧环；7—传动销；8—传动环；9—传动螺钉；10—调整垫圈；11—轴；12—弹簧
