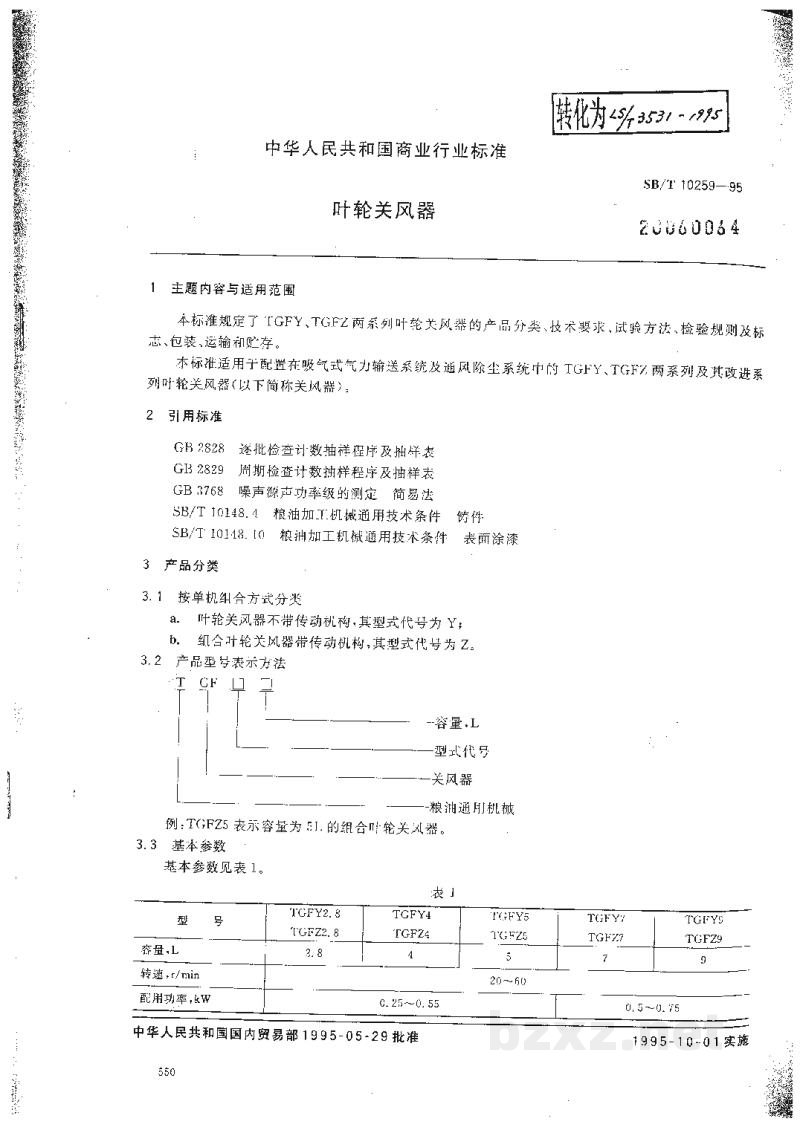

中华人民共和国商业行业标准

SB/T 10259—95
转化为LS/T 3531-1995

叶轮关风器

1  主题内容与适用范围

本标准规定了TGFY、TGFZ两系列叶轮关风器的产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。

本标准适用于配置在吸气式气力输送系统及通风除尘系统中的TGFY、TGFZ两系列及其改进系列叶轮关风器（以下简称关风器）。

2  引用标准

• GB 2828  逐批检查计数抽样程序及抽样表
• GB 2829  周期检查计数抽样程序及抽样表
• GB 3768  噪声声功率级的测定 简易法
• SB/T 10148.4  粮油加工机械通用技术条件 铸件
• SB/T 10148.10  粮油加工机械通用技术条件 表面涂漆

3  产品分类

3.1  按单机组合方式分类

• a.  叶轮关风器不带传动机构，其型式代号为Y；
• b.  组合叶轮关风器带传动机构，其型式代号为Z。

3.2  产品型号表示方法

T   CF  [ ]   [ ]
|    |     |      |
|    |     |      +------------------- 容量，L
|    |     |
|    |     +-------------------------- 型式代号
|    |
|    +--------------------------------- 关风器
+-------------------------------------- 粮油通用机械

例：TGFZ5 表示容量为5L的组合叶轮关风器。

3.3  基本参数

表1

中华人民共和国国内贸易部1995-05-28批准 1995-10-01实施

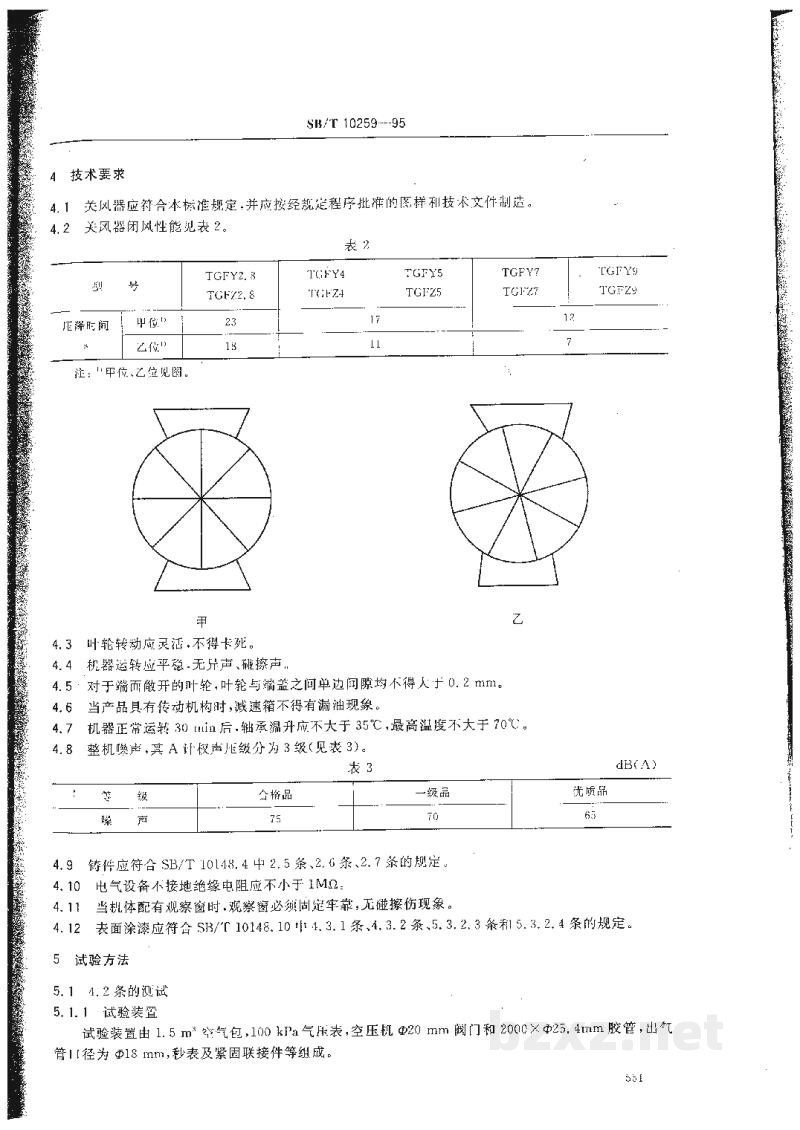

4 技术要求

4.1 关风器应符合本标准规定，并应按经批准的程序和技术文件制造。

4.2 关风器闭风性能见表 2。

表 2

注：(1) 甲位，乙位见图。

[图片]
图 A.2 xxx (此处为示意图)

4.3 叶轮转动应灵活，不得卡死。

4.4 机器运转应平稳、无异声、振动声响。

4.5 对于端而敞开的叶轮，叶轮与端盖之间单边间隙均不得大于 0.2 mm。

4.6 当产品具有传动机构时，减速箱不得有漏油现象。

4.7 机器正常运转 30 min 后，轴承温升应不大于 35°C，最高温度不大于 70°C。

4.8 整机噪声：其 A 计权声压级分为 3 级（见表 3）。

表 3

dB(A)

4.9 铸件应符合 SB/T 10148.4 中 2.5、2.6、2.7 条的规定。

4.10 电气设备不接地绝缘电阻应不小于 1 MΩ。

4.11 当机体配有观察窗时，观察窗必须固定牢靠，无碰擦伤痕现象。

4.12 表面涂漆应符合 SB/T 10146.10 中 4.3.1、4.3.2 条、5.3.2.3 和 5.3.2.4 的规定。

5 试验方法

5.1 4.2 条的验证

5.1.1 试验装置

试验装置由 1.5 m³ 容包、100 kPa 气压表，空压机 φ20 mm 阀门和 2000×φ25, 4mm 胶管，出气管 II 径为 φ18 mm，秒表及紧固联接件等组成。

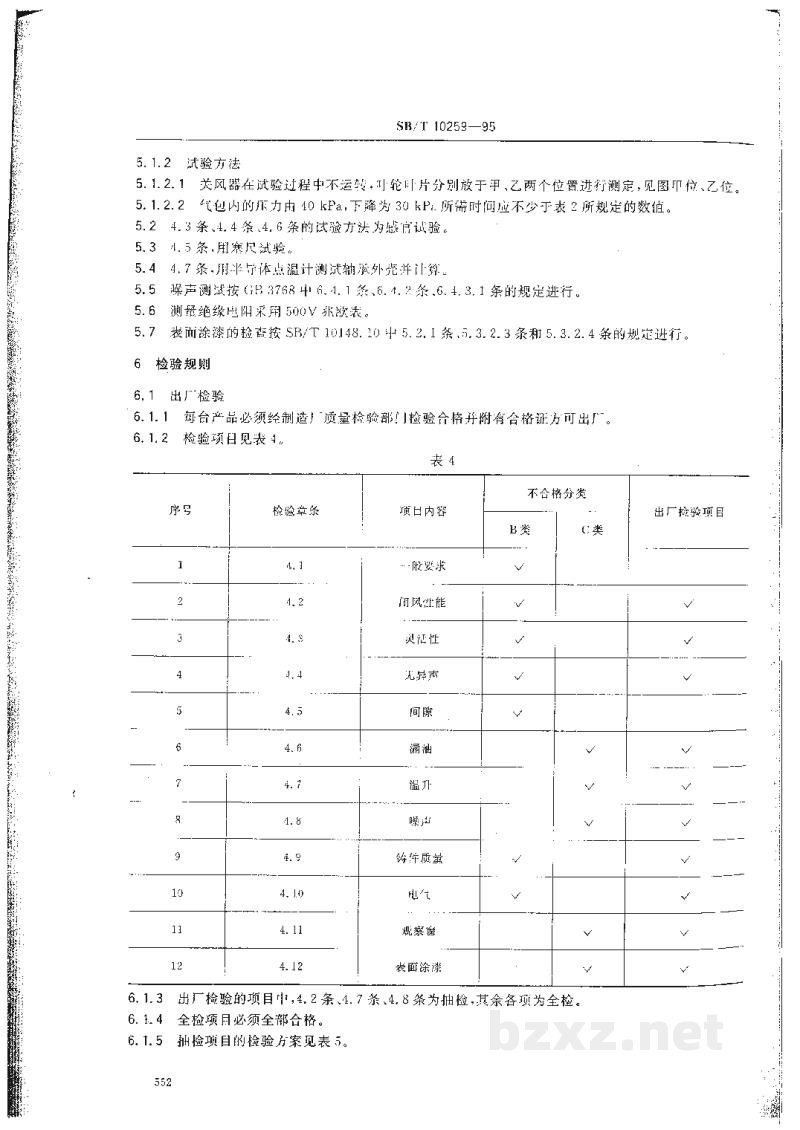

5.1.2 试验方法

5.1.2.1 关风器在试验过程中不运转，引轮叶片分别放于甲、乙两个位置进行测定，见图甲位、乙位。

5.1.2.2 气包内的压力由 40 kPa 下降为 30 kPa，所需时间应不少于表 2 所规定的数值。

5.2 4.3 条、4.4 条、4.6 条的试验方法为感官试验。

5.3 4.5 条，用塞尺试验。

5.4 4.7 条，用半导体点温计测试轴承外壳并计算。

5.5 噪声测试按 GB 3768 中 6.4.1 条、6.4.2 条、6.4.3.1 条的规定进行。

5.6 测量绝缘电阻采用 500 V 兆欧表。

5.7 表面涂漆的检查按 SB/T 10148.10 中 5.2.1 条、5.3.2.3 条和 5.3.2.4 条的规定进行。

6 检验规则

6.1 出厂检验

6.1.1 每台产品必须经制造厂质量检验部门检验合格并附有合格证方可出厂。

6.1.2 检验项目见表 4。

6.1.3 出厂检验的项目中，4.2 条、4.7 条、4.8 条为抽检，其余各项为全检。

6.1.4 全检项目必须全部合格。

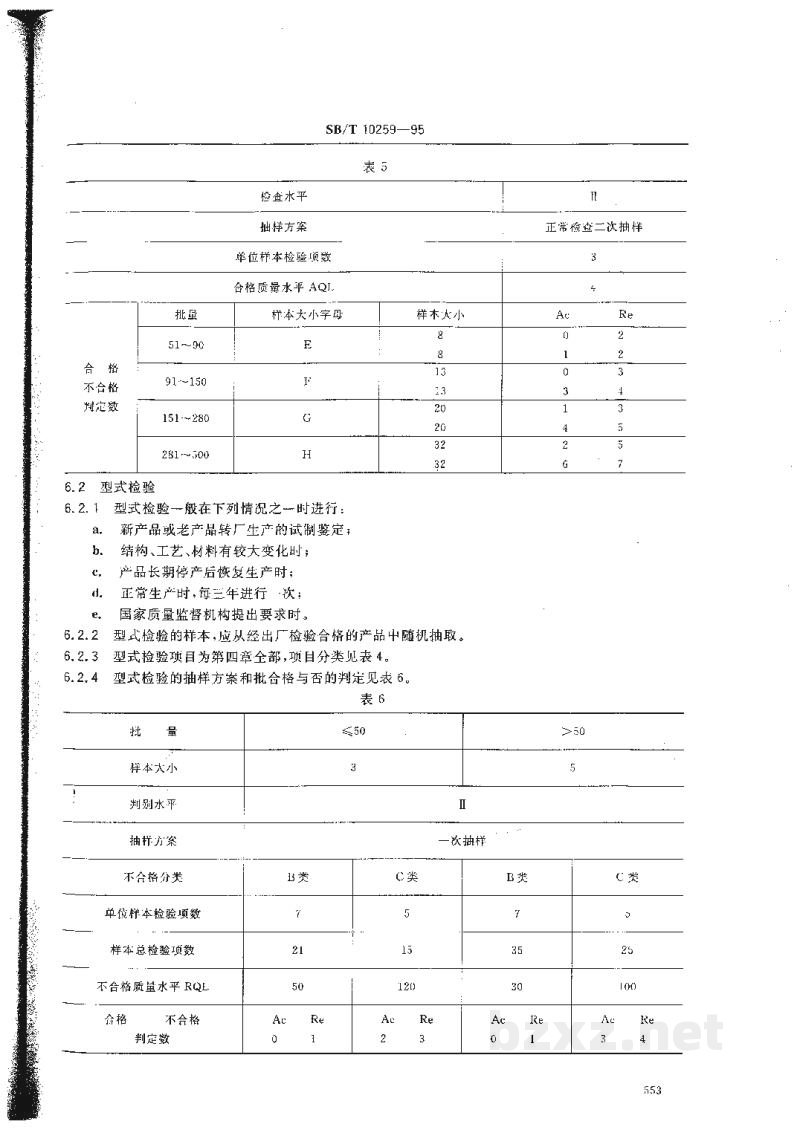

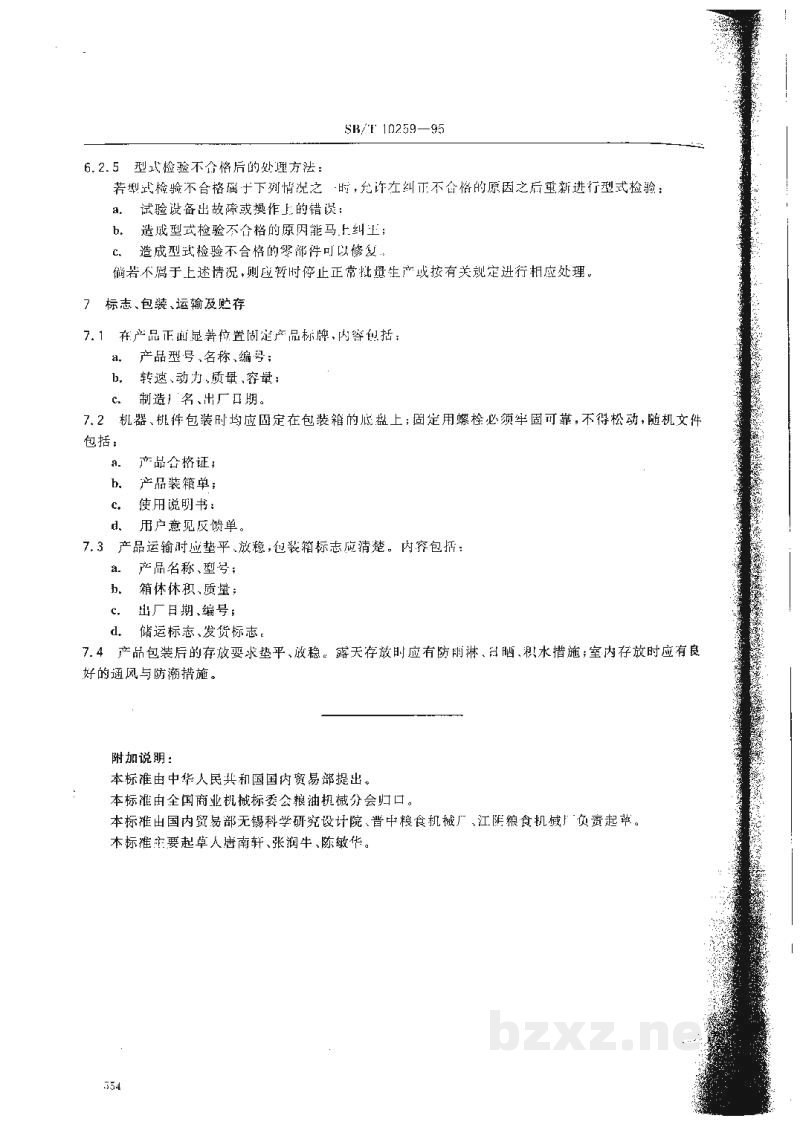

6.1.5 抽检项目的检验方案见表 5。
