【其他行业标准】 通用小型汽油机排气消声器 技术条件

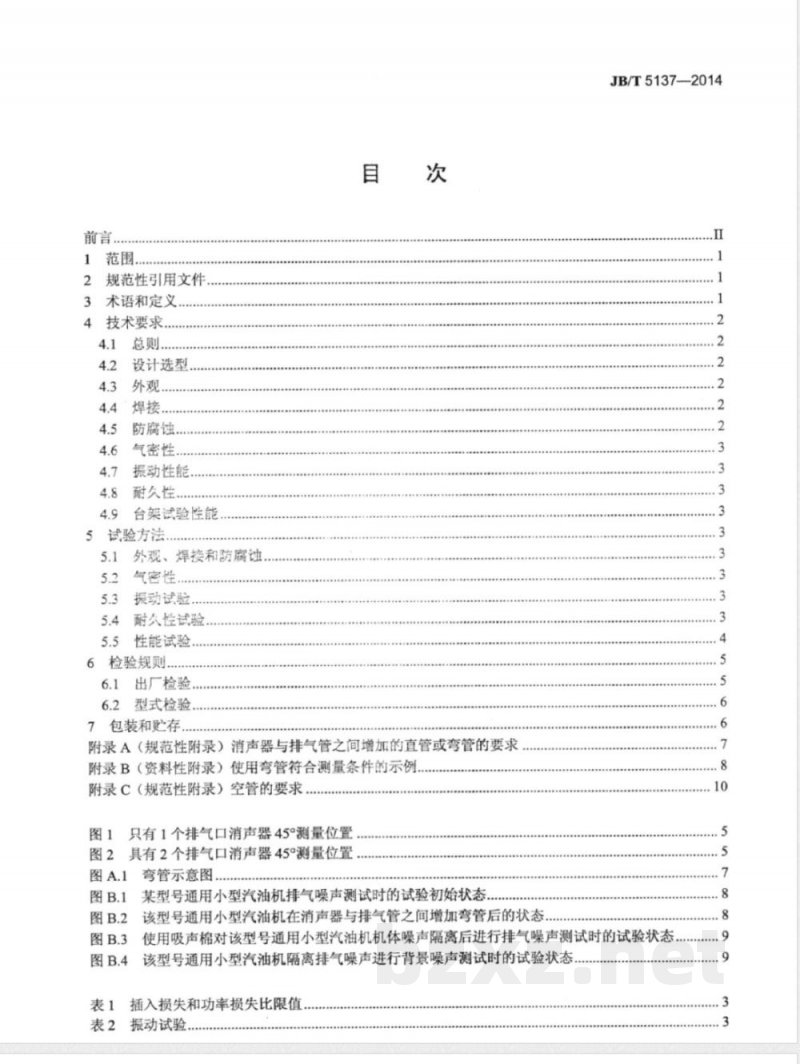

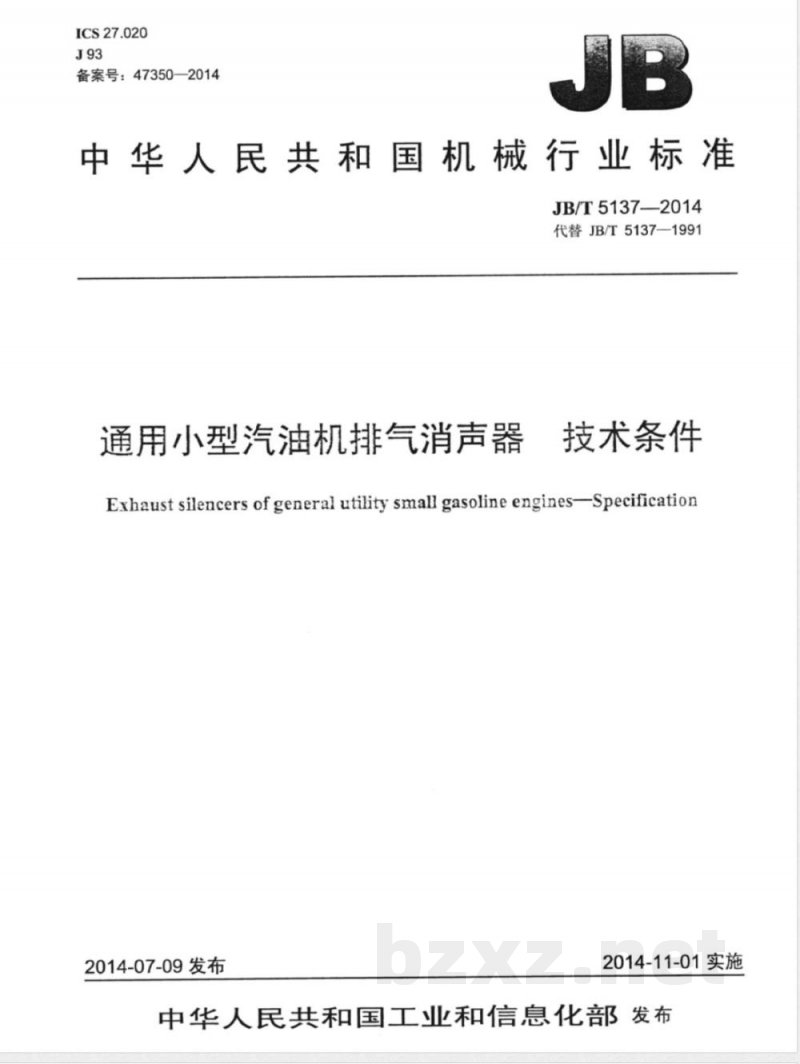

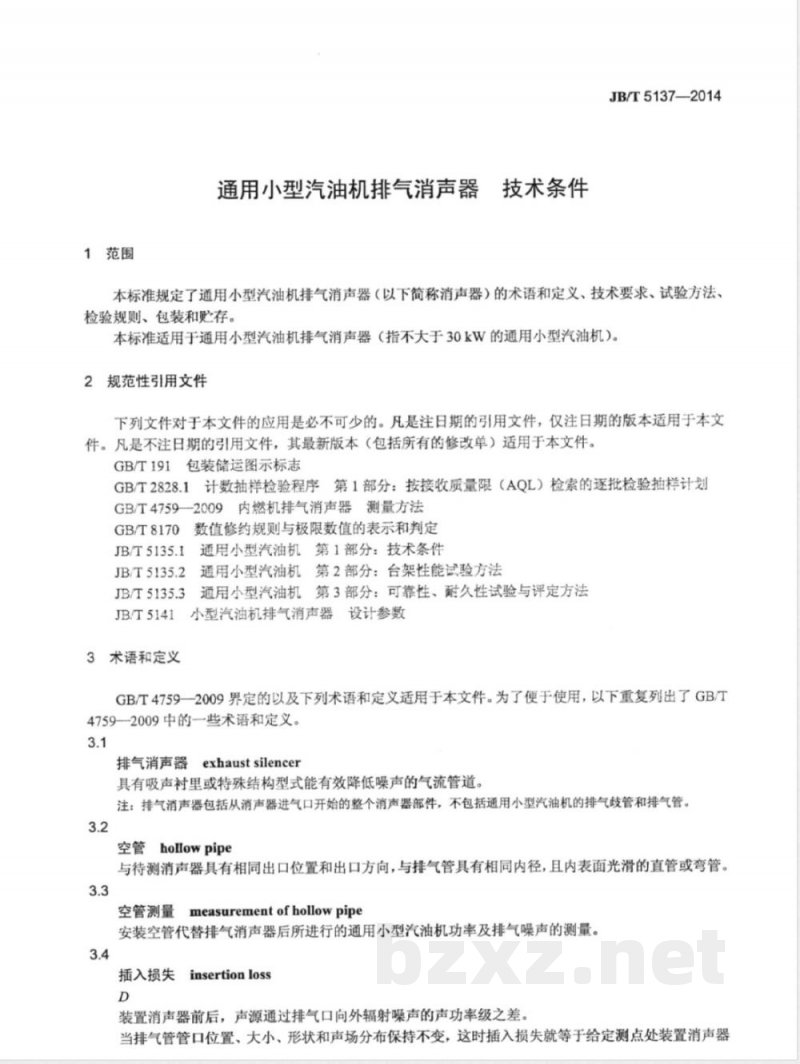

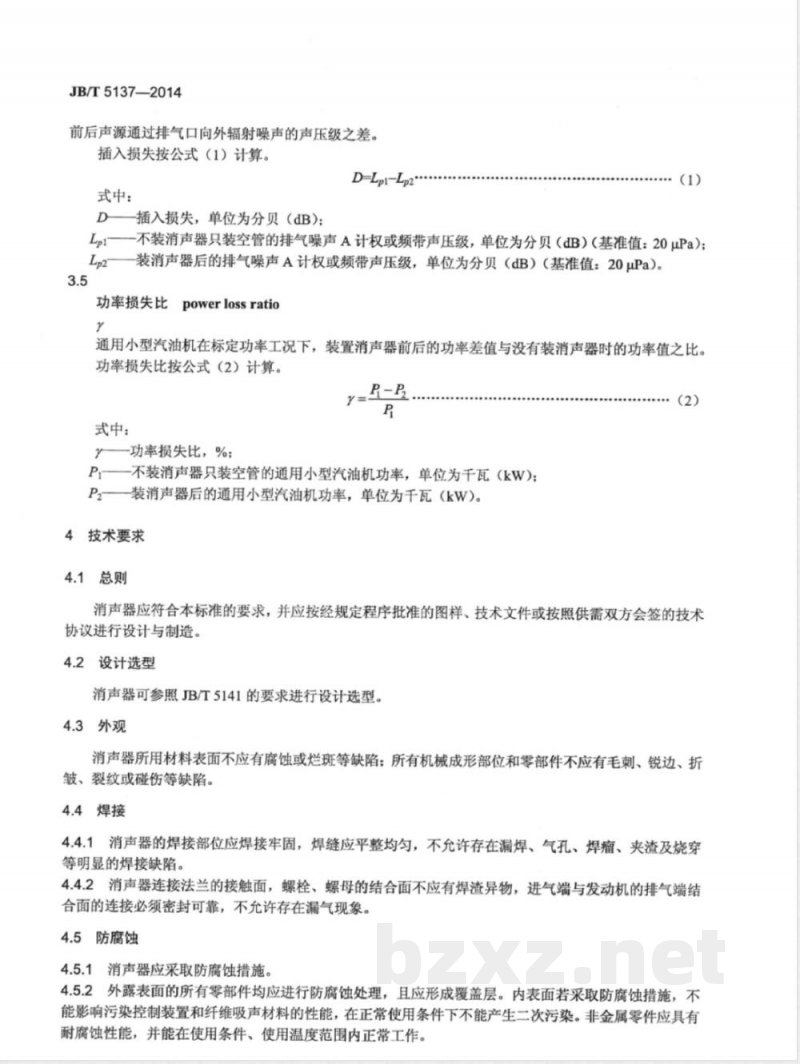

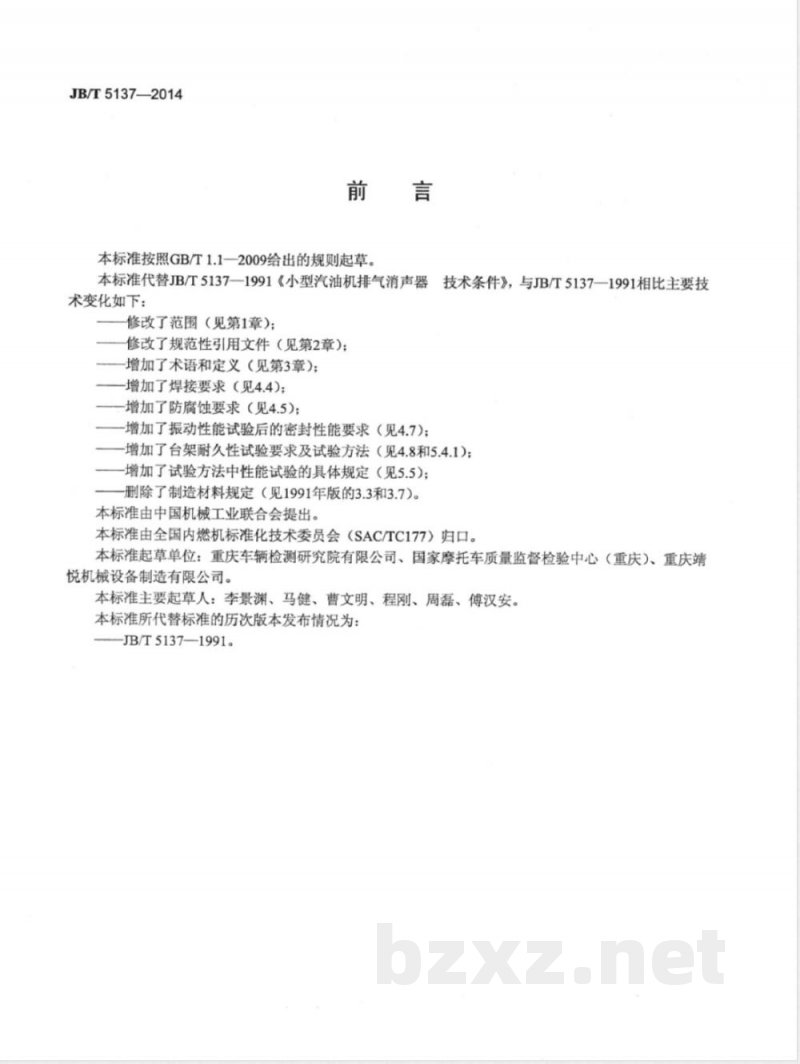

ICS 27.020 J93 备案号：47350—2014 中华人民共和国机械行业标准 JB/T 5137—2014 代替 JB/T 5137—1991 通用小型汽油机排气消声器 技术条件 Exhaust silencers of general utility small gasoline engines – Specification 发布：2014-07-09 实施：2014-11-01 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009规则起草。 本标准代替JB/T 5137—1991《小型汽油机排气消声器技术条件》，与原标准相比主要变化如下： 1）修改了范围； 2）修改了规范性引用文件； 3）增加了术语和定义； 4）增加了焊接要求； 5）增加了防腐蚀要求； 6）增加了振动性能试验后的密封性能要求； 7）增加了台架耐久性试验要求及试验方法； 8）增加了试验方法中性能试验的具体规定； 9）删除了制造材料规定。 本标准由中国机械工业联合会提出。 归口单位：全国内燃机标准化技术委员会（SAC/TC177）。 起草单位：重庆车辆检测研究院有限公司、国家摩托车质量监督检验中心（重庆）、重庆靖悦机械设备制造有限公司。 主要起草人：李景渊、马健、曹文明、程刚、周磊、傅汉安。 1 范围 本标准规定了通用小型汽油机排气消声器（以下简称消声器）的术语和定义、技术要求、试验方法、检验规则、包装和贮存。 本标准适用于功率不大于30 kW的通用小型汽油机排气消声器。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 191 包装储运图示标志 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 4759—2009 内燃机排气消声器测量方法 GB/T 8170 数值修约规则与极限数值的表示和判定 JB/T 5135.1 通用小型汽油机 第1部分：技术条件 JB/T 5135.2 通用小型汽油机 第2部分：台架性能试验方法 JB/T 5135.3 通用小型汽油机 第3部分：可靠性、耐久性试验与评定方法 JB/T 5141 小型汽油机排气消声器设计参数 3 术语和定义 3.1 排气消声器（exhaust silencer） 具有吸声衬里或特殊结构，能够有效降低噪声的气流管道。 注：排气消声器包括从进气口开始的整个部件，不包括排气歧管和排气管。 3.2 空管（hollow pipe） 与被测消声器具有相同出口位置和方向、相同内径，且内表面光滑的直管或弯管。 3.3 空管测量（measurement of hollow pipe） 用于消声器对比测试的基准测量方法。 4 技术要求 4.1 总则 4.2 设计选型 4.3 外观 4.4 焊接 4.5 防腐蚀 4.6 气密性 4.7 振动性能 4.8 耐久性 4.9 台架试验性能 5 试验方法 5.1 外观、焊接和防腐蚀检验 5.2 气密性试验 5.3 振动试验 5.4 耐久性试验 5.5 性能试验 6 检验规则 6.1 出厂检验 6.2 型式检验 6.3 抽查 7 包装和贮存 附录A（规范性附录）消声器与排气管之间增加的直管或弯管要求 附录B（资料性附录）使用弯管符合测量条件的示例 附录C（规范性附录）空管的要求 图示说明： 图1 仅1个排气口消声器45°测量位置 图2 具有2个排气口消声器45°测量位置 图A.1 弯管示意图 图B.1～图B.4 某型号小型汽油机排气噪声测试及背景噪声测试状态示例 表1 插入损失和功率损失比限值 表2 振动试验要求
