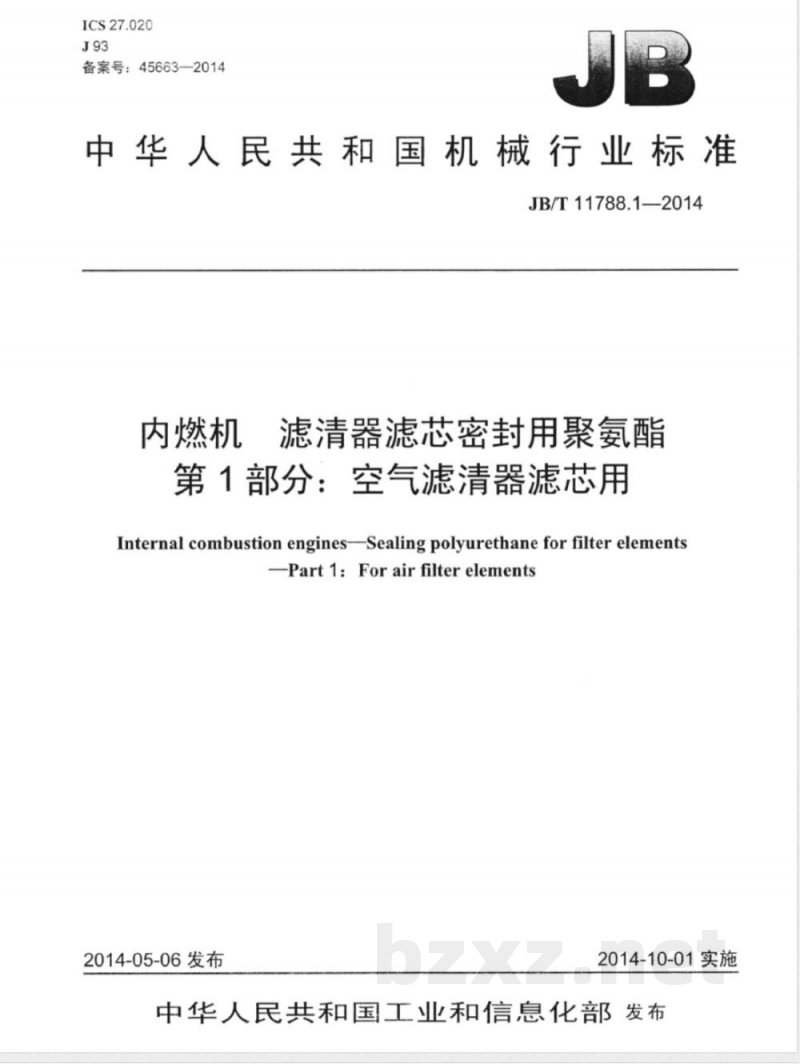

ICS27.020
备案号：45663—2014
中华人民共和国机械行业标准
JB/T11788.1—2014
内燃机
滤清器滤芯密封用聚氨酯
第1部分：空气滤清器滤芯用
Internalcombustionengines-Sealingpolyurethaneforfilterelements-Part1：Forairfilterelements2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布中华人民共

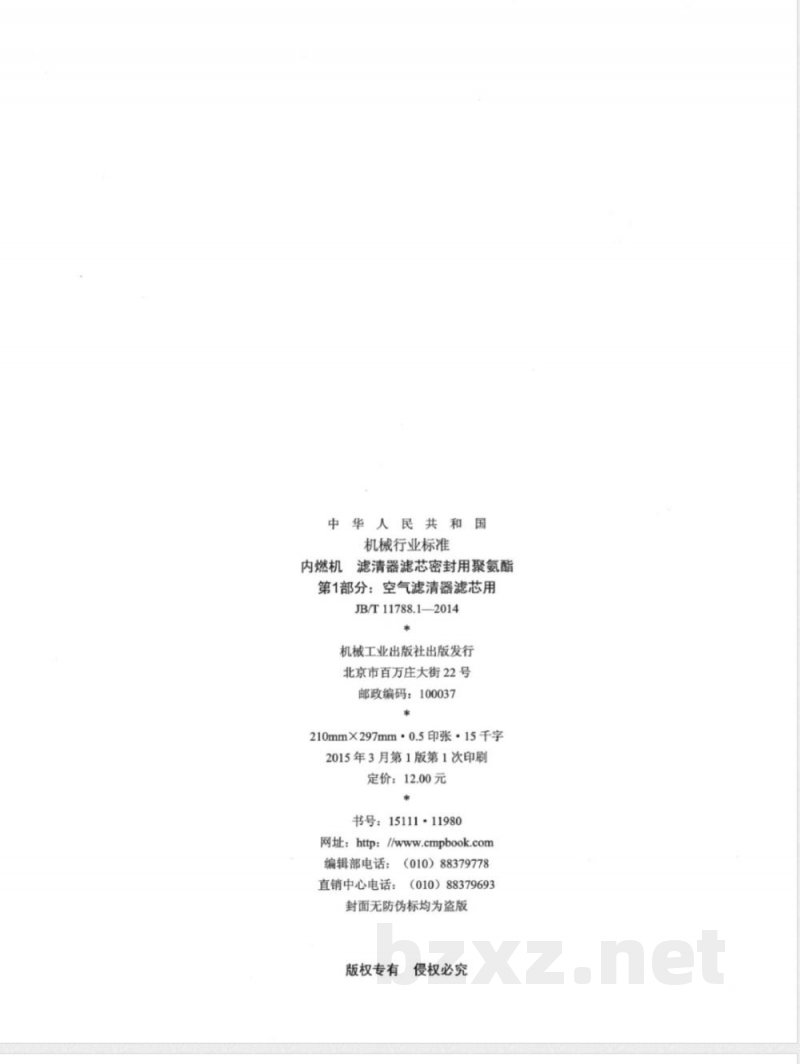

机械行业标准
内燃机
滤清器滤芯密封用聚氨酯
第1部分：空气滤清器滤芯用
JB/T11788.1—2014
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张15千字
2015年3月第1版第1次印刷
定价：12.00元
书号：15111·11980
网址：http：//www.cmpbook.com编辑部电话：
（010)88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究

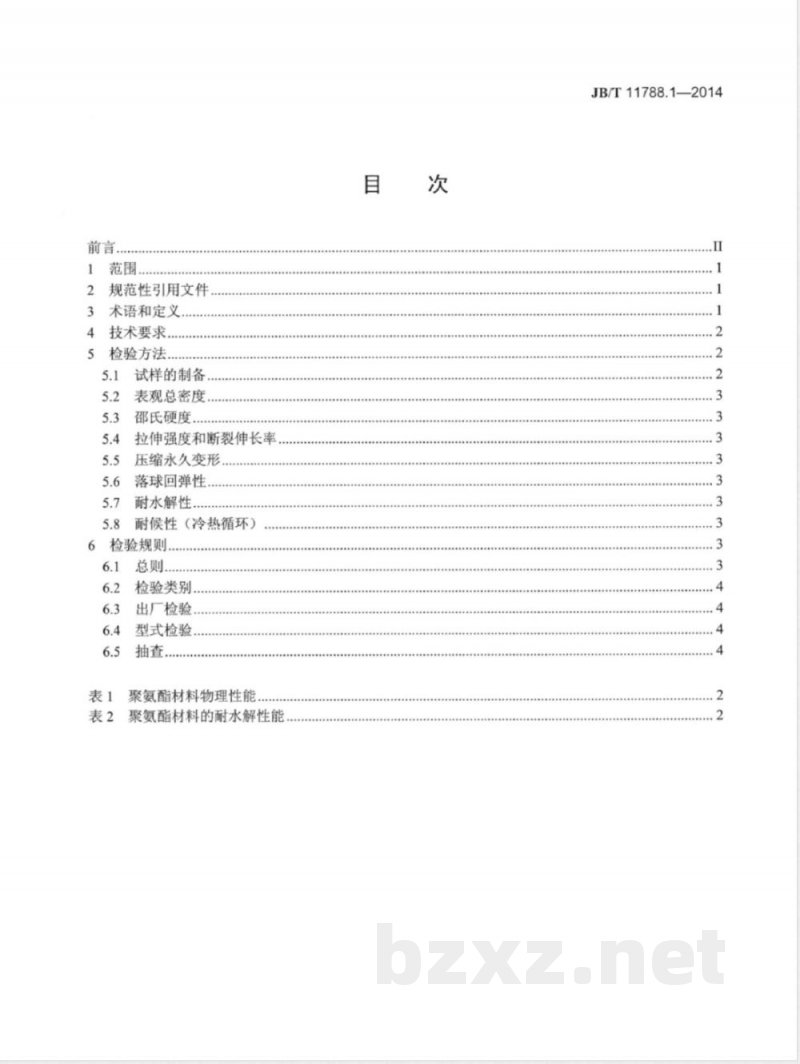

前言：
规范性引用文件
术语和定义
技术要求，
检验方法.
试样的制备.
表观总密度.
邵氏硬度
拉伸强度和断裂伸长率.
压缩永久变形
落球回弹性
耐水解性
耐候性 (冷热循环)
检验规则，
检验类别.
出厂检验..
型式检验，
聚氨酯材料物理性能
聚氨酯材料的耐水解性能
JB/T11788.1—2014
JB/T11788.1—2014

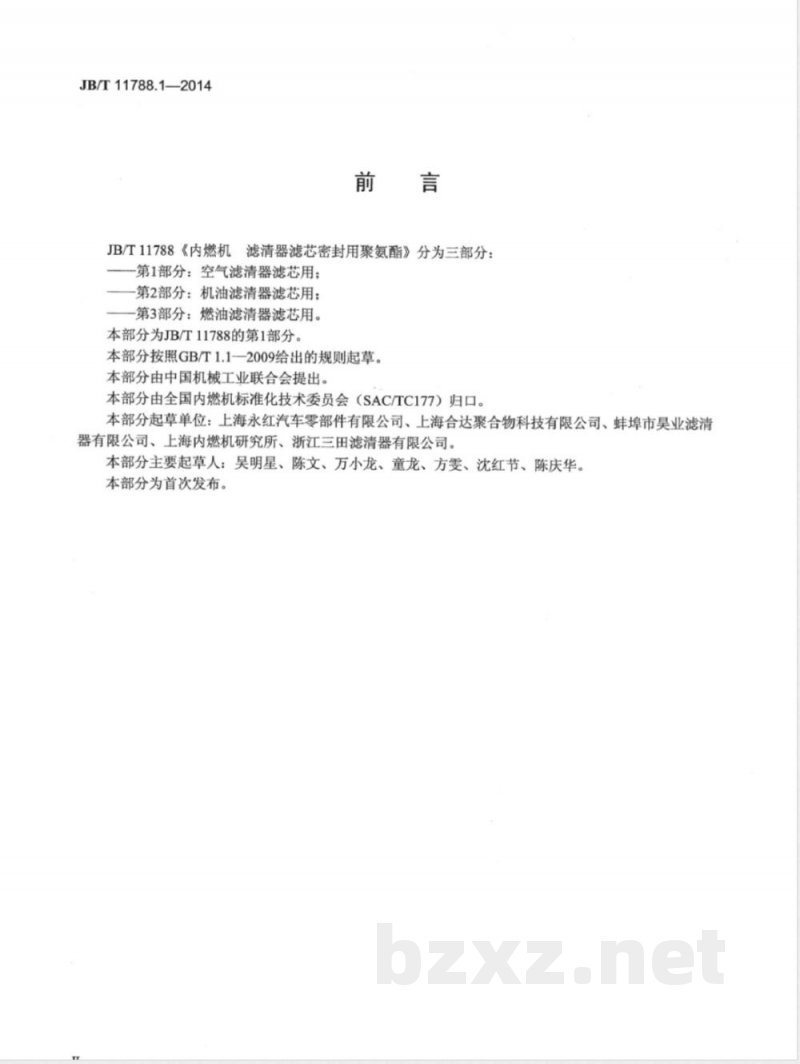

JB/T11788《内燃机滤清器滤芯密封用聚氨酯》分为三部分：-第1部分：空气滤清器滤芯用；-第2部分：机油滤清器滤芯用；一第3部分：燃油滤清器滤芯用。本部分为JB/T11788的第1部分。本部分按照GB/T1.1一2009给出的规则起草。本部分由中国机械工业联合会提出。本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。本部分起草单位：上海永红汽车零部件有限公司、上海合达聚合物科技有限公司、蚌埠市昊业滤清器有限公司、上海内燃机研究所、浙江三田滤清器有限公司。本部分主要起草人：吴明星、陈文、万小龙、童龙、方雯、沈红节、陈庆华。本部分为首次发布。

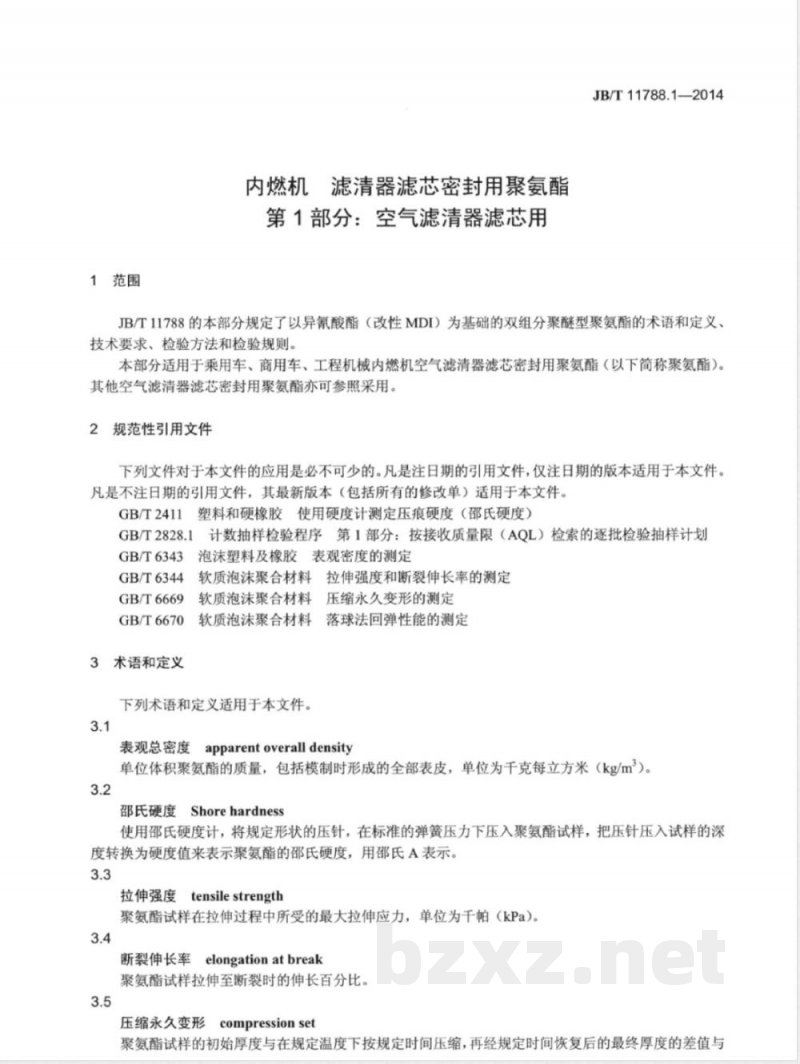

1范围
内燃机滤清器滤芯密封用聚氨酯第1部分：空气滤清器滤芯用
JB/T11788.1—2014
JB/T11788的本部分规定了以异氰酸酯（改性MDI）为基础的双组分聚醚型聚氨酯的术语和定义、技术要求、检验方法和检验规则。本部分适用于乘用车、商用车、工程机械内燃机空气滤清器滤芯密封用聚氨酯（以下简称聚氨酯）。其他空气滤清器滤芯密封用聚氨酯亦可参照采用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2411塑料和硬橡胶使用硬度计测定压痕硬度（邵氏硬度）GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T6343泡沫塑料及橡胶表观密度的测定软质泡沫聚合材料拉伸强度和断裂伸长率的测定GB/T6344
GB/T6669
GB/T6670
3术语和定义
软质泡沫聚合材料压缩永久变形的测定软质泡沫聚合材料
落球法回弹性能的测定
下列术语和定义适用于本文件。3.1
Eapparentoveralldensity
表观总密度
单位体积聚氨酯的质量，包括模制时形成的全部表皮，单位为千克每立方米（kg/m\）。3.2
邵氏硬度Shorehardness
使用邵氏硬度计，将规定形状的压针，在标准的弹簧压力下压入聚氨酯试样，把压针压入试样的深度转换为硬度值来表示聚氨酯的邵氏硬度，用邵氏A表示。3.3
tensilestrength
拉伸强度
聚氨酯试样在拉伸过程中所受的最大拉伸应力，单位为千帕（kPa）。3.4
断裂伸长率elongationatbreak
聚氨酯试样拉伸至断裂时的伸长百分比。3.5
压缩永久变形compressionset
聚氨酯试样的初始厚度与在规定温度下按规定时间压缩，再经规定时间恢复后的最终厚度的差值与JB/T11788.1—2014
初始厚度的百分比。
落球回弹性resiliencebyballrebound具有一定质量和直径的钢球从固定高度下落到聚氨酯试样表面，测量钢球弹起的高度，计算钢球弹起高度与下落高度的百分比。
耐水解性hydrolyticresistance聚氨酯耐水溶解的性能。bZxz.net
耐候性（冷热循环）
weatheringresistance(thermal cycles)聚氨酯耐大气腐蚀的性能。
4技术要求
聚氨酯应按经规定程序批准的产品图样和技术文件制造。聚氨酯的表面应光滑平整，不得有气泡、夹渣、裂纹等缺陷，颜色均匀。聚氨酯材料物理性能应符合表1的规定。表1
乘用车
商用车、
工程机械
表观总密度p
400±150
400±150
邵氏硬度HA
邵氏A
聚氨酯材料物理性能
拉伸强度TS
≥500
≥800
聚氨酯材料经耐水解性检验后应符合表2的规定。断裂伸长率E
聚氨酯材料的耐水解性能
乘用车
商用车、
工程机械
试样无形状及表面变化，无开裂、碎屑和发黏等异常现象
试样无形状及表面变化，无开裂、碎屑和发黏等异常现象
压缩永久变形CS
拉伸强度TS
≥原始状态平均值的80%
≥原始状态平均值的90%
落球回弹性R
断裂伸长率E
聚氨酯材料经耐候性（冷热循环）检验后，试样外观无开裂、碎屑和发黏等异常现象。5
检验方法
5.1试样的制备
按与滤芯成品相同的工艺方法制作密度相等，且尺寸不小于150mm×150mm×10mm的聚氨酯样块，除特别规定外，试验试样均从样块上截取制备。5.2表观总密度
检验方法按GB/T6343的规定。
5.3邵氏硬度
检验方法按GB/T2411中邵氏A的规定。5.4拉伸强度和断裂伸长率
检验方法按GB/T6344的规定
5.5压缩永久变形
检验方法按GB/T6669的规定
落球回弹性
检验方法按GB/T6670的规定。
耐水解性
5.7.1检验设备
恒温箱。
5.7.2检验步骤
JB/T11788.1—2014
将按5.1制成的样块放置在常温常湿环境下不少于72h，再将其置于70℃的蒸馏水中放置528h后观察样块外观有无形状及表面变化，有无开裂、碎屑和发黏等异常现象；并按5.4测试拉伸强度、断裂伸长率。
3耐候性（冷热循环）
检验设备
高低温试验箱。
5.8.2试样
从滤芯成品上截取长50mm150mm的聚氨酯作为试样。每次试验试样数量不少于5件，试样可以在同一件或同一批次滤芯样品中截取。5.8.3检验步骤
将试样按（100±2）℃×4h-（23±2）℃×1h-（-40±2）℃×2h-（23±2）℃×1h不间断的温度变化为一个循环，连续进行15个循环后，观察试样外观有无开裂、碎屑和发黏等异常现象。6
检验规则
6.1总则
聚氨酯须经制造厂技术检验部门检验合格。JB/T11788.1—2014
6.2检验类别
检验类别分为出厂检验与型式检验。6.3出厂检验
出厂检验项目为表1中的邵氏硬度、拉伸强度和断裂伸长率。6.4型式检验
型式检验按4.3、4.4、4.5中规定的要求进行检验。如遇下列任一情况，应进行型式检验：a）新产品定型鉴定；
b）正常生产后，如异地生产或原材料、工艺等有较大改变可能影响产品性能：c）按产品审核质量控制计划要求，需进行定期性能检验；d）国家质量监督机构提出进行型式检验要求；e）用户有要求。
6.5抽查
需方抽查聚氨酯质量时，应按GB/T2828.1的规定抽检，检验项目、组批原则、抽样方案、判定与复验规则按制造厂与客户商定的技术文件执行。版权专有侵权必究
