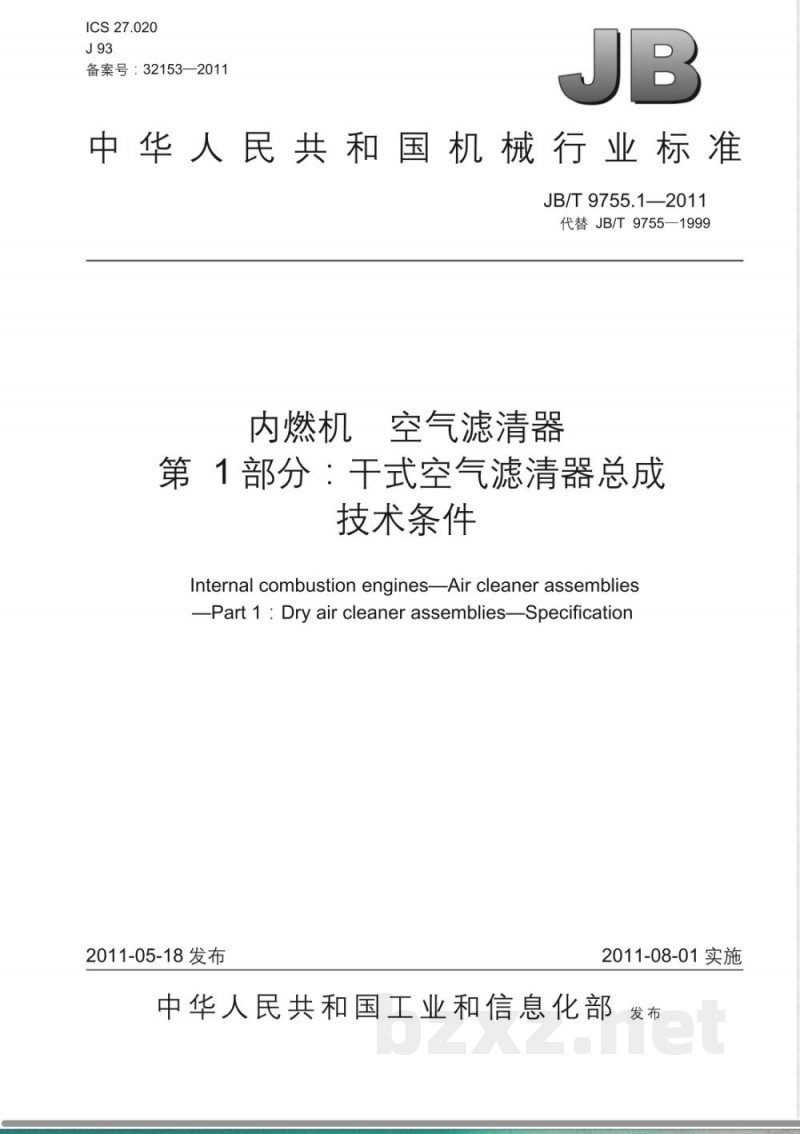

【其他行业标准】 内燃机 空气滤清器 第1部分：干式空气滤清器总成 技术条件

ICS27.020
备案号：32153—2011
中华人民共和国机械行业标准　JB/T9755.1—2011
代替JB/T9755—1999
内燃机空气滤清器
第1部分：干式空气滤清器总成
技术条件
Internal combustion enginesAir cleaner assemblies-Part 1 : Dry air cleaner assemblies-Specification2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布

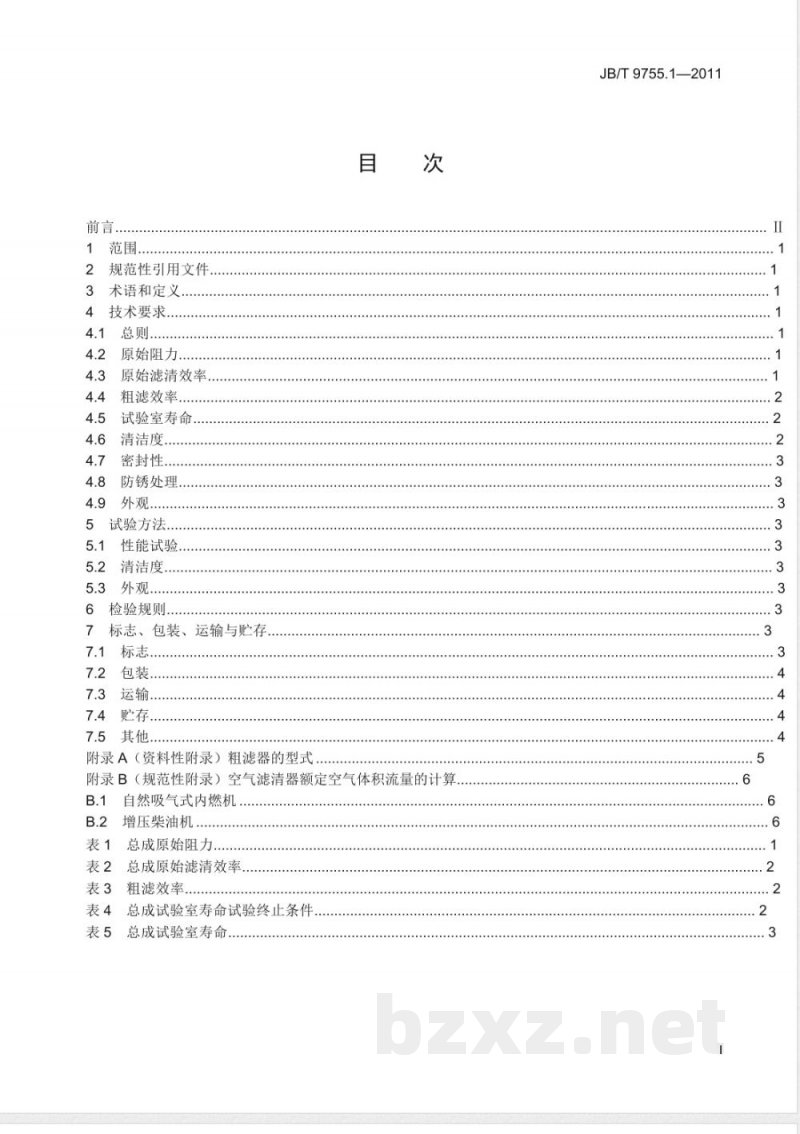

前言。
规范性引用文件
术语和定义
4技术要求，
原始阻力
原始滤清效率
粗滤效率.
试验室寿命.
清洁度.
密封性.
防锈处理
5试验方法.
性能试验
清洁度.
5.3外观...
6检验规则
标志、包装、运输与贮存.
附录A（资料性附录）粗滤器的型式目
附录B（规范性附录）空气滤清器额定空气体积流量的计算B.1
自然吸气式内燃机
增压柴油机
总成原始阻力.
总成原始滤清效率.
粗滤效率.
总成试验室寿命试验终止条件.
总成试验室寿命..
JB/T9755.1—2011
JB/T 9755.1—2011

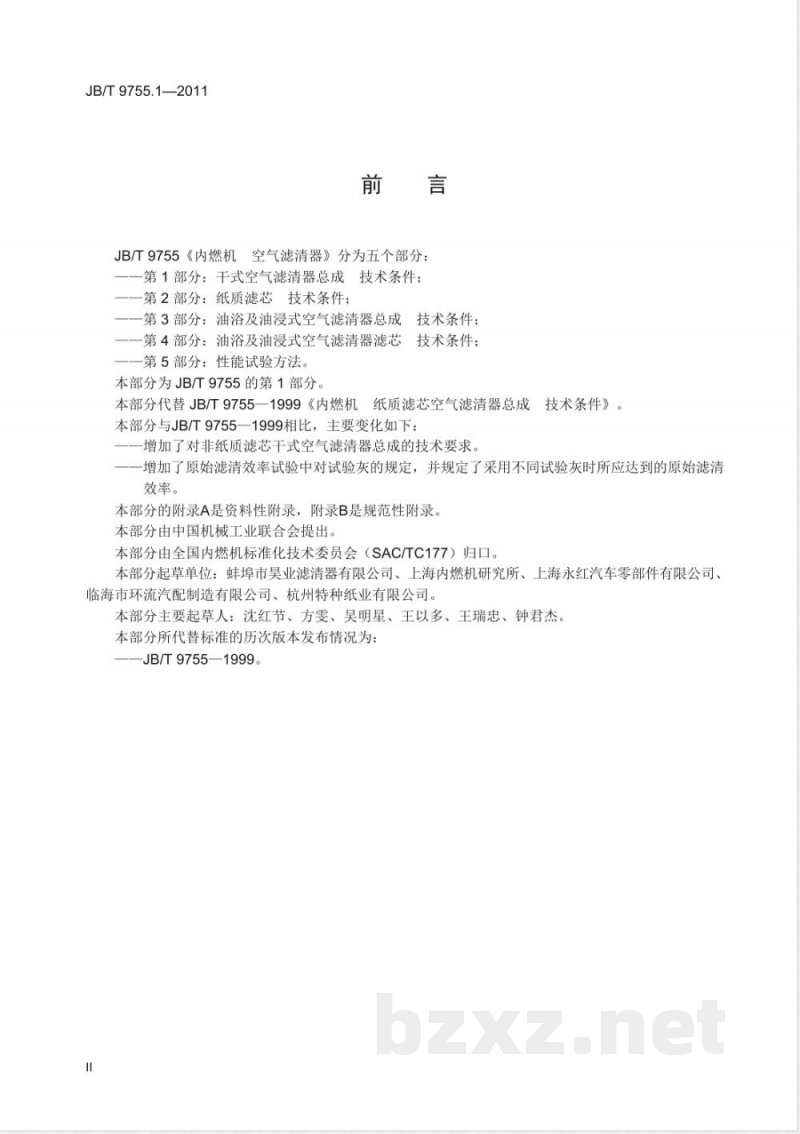

JB/T9755《内燃机空气滤清器》分为五个部分：第1部分：干式空气滤清器总成技术条件；第2部分：纸质滤芯技术条件；
一第3部分：油浴及油浸式空气滤清器总成技术条件；一第4部分：油浴及油浸式空气滤清器滤芯技术条件；一第5部分：性能试验方法。
本部分为JB/T9755的第1部分。
本部分代替JB/T9755一1999《内燃机纸质滤芯空气滤清器总成技术条件》。本部分与JB/T9755一1999相比，主要变化如下：增加广对非纸质滤芯干式空气滤清器总成的技术要求。-增加了原始滤清效率试验中对试验灰的规定，并规定了采用不同试验灰时所应达到的原始滤清效率。
本部分的附录A是资料性附录，附录B是规范性附录。本部分由中国机械工业联合会提出。本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。本部分起草单位：蚌埠市昊业滤清器有限公司、上海内燃机研究所、上海永红汽车零部件有限公司、临海市环流汽配制造有限公司、杭州特种纸业有限公司。本部分主要起草人：沈红节、方雯、吴明星、王以多、王瑞忠、钟君杰。本部分所代替标准的历次版本发布情况为：JB/T9755—1999。

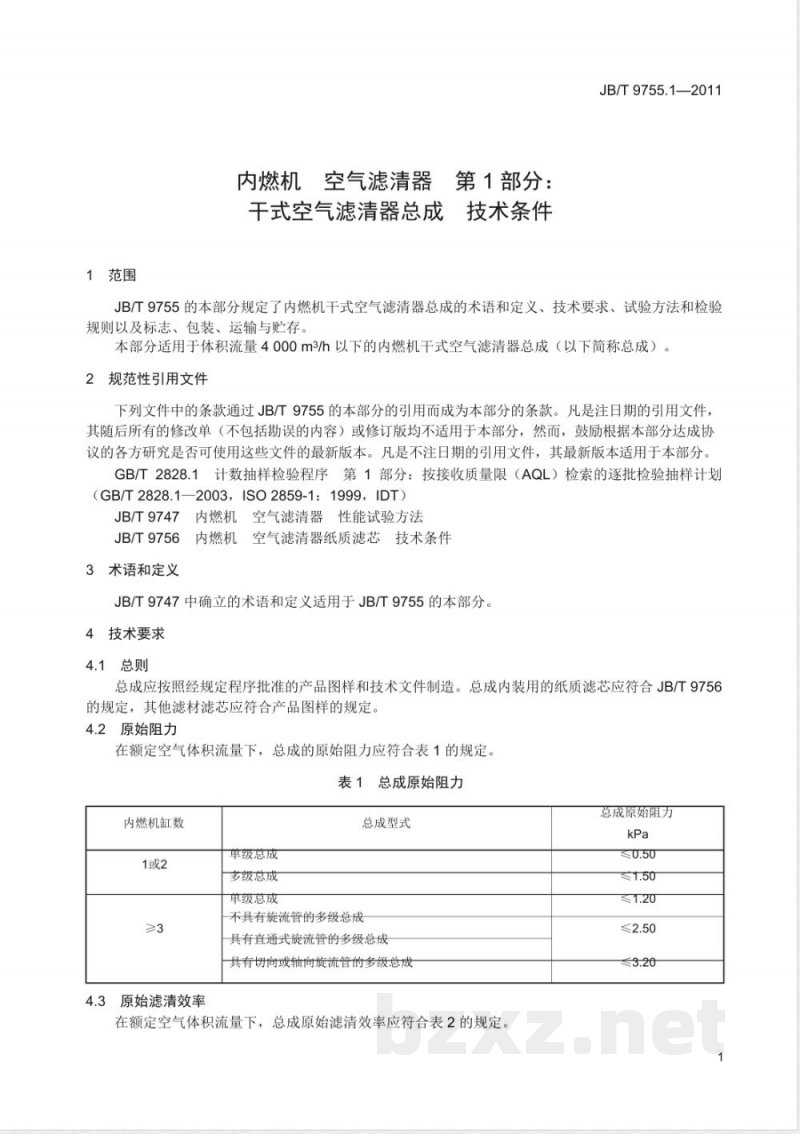

1范围
内燃机空气滤清器
第1部分：
干式空气滤清器总成技术条件
JB/T9755.1—2011
JB/T9755的本部分规定了内燃机式空气滤清器总成的术语和定义、技术要求、试验方法和检验规则以及标志、包装、运输与贮存。本部分适用于体积流量4000m3/h以下的内燃机干式空气滤清器总成（以下简称总成）。2规范性引用文件
下列文件中的条款通过JB/T9755的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划(GB/T2828.1—2003，ISO2859-1:1999，IDT)JB/T9747内燃机空气滤清器性能试验方法JB/T9756内燃机空气滤清器纸质滤芯技术条件3术语和定义
JB/T9747中确立的术语和定义适用于JB/T9755的本部分。4技术要求
4.1总则
总成应按照经规定程序批准的产品图样和技术文件制造。总成内装用的纸质滤芯应符合JB/T9756的规定，其他滤材滤芯应符合产品图样的规定。4.2原始阻力
在额定空气体积流量下，总成的原始阻力应符合表1的规定。表1总成原始阻力
内燃机缸数
4.3原始滤清效率
单级总成
多级总成
单级总成
总成型式
不具有旋流管的多级总成
具有直通式旋流管的多级总成
具有切向或轴向旋流管的多级总成在额定空气体积流量下，总成原始滤清效率应符合表2的规定。总成原始阻力
JB/T9755.1—2011

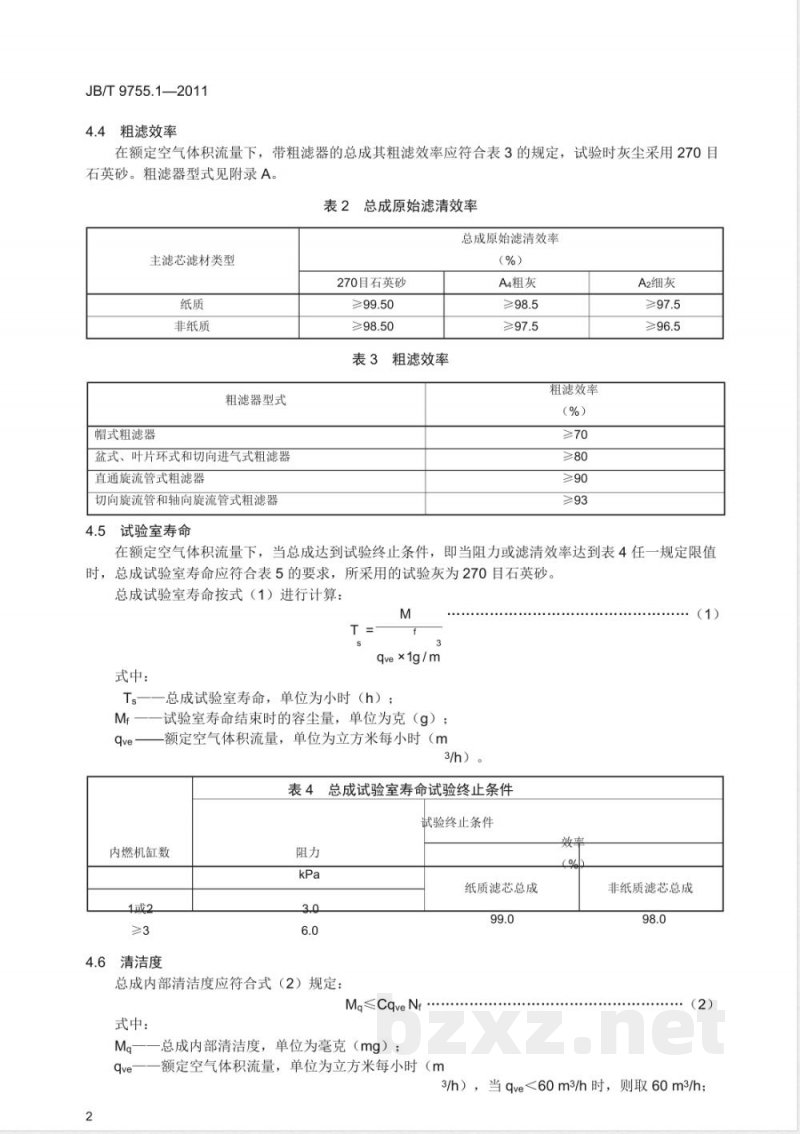

粗滤效率
在额定空气体积流量下，带粗滤器的总成其粗滤效率应符合表3的规定，试验时灰尘采用270目石英砂。粗滤器型式见附录A。
主滤芯滤材类型
总成原始滤清效率
总成原始滤清效率
270目石英砂
非纸质
帽式粗滤器
粗滤器型式
盆式、叶片环式和切向进气式粗滤器直通旋流管式粗滤器
切向旋流管和轴向旋流管式粗滤器4.5试验室寿命
粗滤效率
A4粗灰
粗滤效率
A2细灰
在额定空气体积流量下，当总成达到试验终止条件，即当阻力或滤清效率达到表4任一规定限值时，总成试验室寿命应符合表5的要求，所采用的试验灰为270目石英砂。总成试验室寿命按式（1）进行计算：T =
qve ×1g/m
式中：
总成试验室寿命，单位为小时（h）；试验室寿命结束时的容尘量，单位为克（g）；额定空气体积流量，单位为立方米每小时（m3/h）。
表4总成试验室寿命试验终止条件试验终止条件
内燃机缸数
4.6清洁度
总成内部清洁度应符合式（2）规定：式中：
M.≤CqveNf
一总成内部清洁度，单位为毫克（mg）qve
额定空气体积流量，单位为立方米每小时（m纸质滤芯总成
非纸质滤芯总成
3/h），当qve<60m3/h时，则取60m3/hNf一一原始滤清效率试验时的灰尘浓度，单位为克每立方米（g/mC——系数，取C= 3 h·mg/g。
内燃机缸数
4.7密封性
单级总成
表5总成试验室寿命
总成型式
不具有旋流管粗滤器的多级总成不具有旋流管粗滤器的多级总成具有直通旋流管粗滤器的多级总成具有切向旋流管和轴向旋流管粗滤器的多级总成3）：
JB/T9755.1—2011
总成试验室寿命
总成各密封部位应密封可靠，在滤清效率试验或总成试验室寿命试验结束后，各密封部位应无漏灰痕迹。
4.8防锈处理
总成所用金属件表面应经防锈处理。4.9外观bZxz.net
总成外表面应无明显的伤痕、磕碰、拉毛和毛刺等缺陷，涂、镀层应无裂纹和脱落现象。5试验方法
5.1性能试验
产品性能试验按JB/T9747的规定进行。产品额定空气体积流量按附录B进行计算。5.2清洁度
5.2.1拆除总成的所有包装（包括总成进出气口的塞子），在室温条件下放置不少于48h，然后用干净的纱布擦去总成外表面的尘土和污物。5.2.2称量总成的原始质量，以mg表示。5.2.3拆开总成，用软刷或纱布轻轻刷或擦去总成内部（包括所有零部件表面）的杂质。5.2.4将经清扫后的总成（包括所有零部件）放在天平上重新称量，称得总成经清扫后的质量，以mg表示。
5.2.55.2.2与5.2.4的质量之差即为总成内部清洁度，以mg表示。5.2.65.2.2~5.2.4的内容应在15min内完成。5.3外观
采用目测进行。
6检验规则
6.1每只产品须经制造厂技术检验部门检验合格，并附有产品合格证后方能出厂。6.2需方抽查产品质量时，应按GB/T2828.1的规定抽检，检验项目、组批原则、抽样方案、判定与复验规则按制造厂与客户商定的技术文件执行。7标志、包装、运输与贮存
7.1标志
7.1.1每只总成外表面应标明：
a）制造厂名或商标；
JB/T9755.1—2011
b）产品名称和型号；
c）使用保养说明。
7.1.2合格证上应注明：
a）制造厂厂名或商标；
b）产品名称和型号；
c）生产日期或出厂编号。
3包装箱外表面应标明：
a）制造厂厂名及地址；
b）产品名称及型号；
c）数量及包装箱总质量；
d）“小心轻放”、“防压”、“防潮”等标志；e）外形尺寸：长×宽×高，单位为mm；f）生产日期。
7.2包装
7.2.1每只总成应附有制造厂出厂检验合格证7.2.2
2总成应装入衬有防潮材料的干燥包装箱内。7.3运输
包装完好的总成应允许用任何正常方法运输，并应保证在正常运输过程中产品不致损坏。7.4贮存
产品应放在干燥和通风的仓库内。在正常保管情况下，制造厂应保证产品自出厂之日起在12个月内不致锈蚀，滤芯不霉烂、脱胶7.5其他
标志、包装、运输和贮存也可由供需双方商定4
粗滤器的型式如图A.1~图A.7所示。图A.1帽式粗滤器
叶片环
图A.3叶片环式粗滤器
图A.5轴向旋流管式粗滤器
附录A
（资料性附录）
粗滤器的型式
图A.6切向旋流管式粗滤器
JB/T9755.1—2011
图A.2：
盆式粗滤器
切向进气口
切向进气式粗滤器
直通旋流管式粗滤器
JB/T9755.1—2011
B.1自然吸气式内燃机
附录B
（规范性附录）
空气滤清器额定空气体积流量的计算自然吸气式内燃机的空气滤清器额定空气体积流量qve按式（B.1）或式（B.2）进行计算。用于二冲程内燃机按式（B.1）进行计算：qve=0.06nVhnv
用于四冲程内燃机按式（B.2）进行计算：qve=0.03nVhnv
式中：
额定空气体积流量，单位为立方米每小时（m3/h）。
内燃机额定转速，单位为转每分（r/min）。内燃机总排量，单位为升（L）
脉冲系数，三缸和多于三缸的内燃机脉冲系数均取1。内燃机充气系数，其数值按下述规定：汽油机转速在2500r/min以下：nv=0.80；汽油机转速在2500r/min3500r/min以下：nv=0.75；汽油机转速在3500r/min以上：nv=0.70；柴油机：nv=0.85。
B.2增压柴油机
增压柴油机的空气滤清器额定空气体积流量qve按式（B.3）进行计算：qve=PgeaAo/(1
O00Ya)·
（B.3）式中：
额定空气体积流量，单位为立方米每小时（m3/h）;
P—内燃机额定功率，单位为千瓦（kW）；ge
一内燃机额定功率时的燃油消耗率，单位为克每千瓦小时[g/（kW·h）］（约为235g/（kW·h））；额定功率时的过量空气系数（增压内燃机取2.0；增压中冷内燃机取2.1）；一燃烧1kg燃油所需的理论空气量，单位为千克每千克（kg/kg）（柴油取14.3kg/kg）；空气密度，单位为千克每立方米（kg/m3）。标准状态下的空气密度为1.2005kg/m3。中华人民共和国
机械行业标准
内燃机空气滤清器
第1部分：干式空气滤清器总成
技术条件
JB/T 9755.1—2011
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张·17千字2011年11月第1版第1次印刷
定价：12.00元
书号：15111·10283
网址：http：//www.cmpbook.com编辑部电话：（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
