【其他行业标准】 内燃机 稀土共晶铝硅合金活塞 金相检验

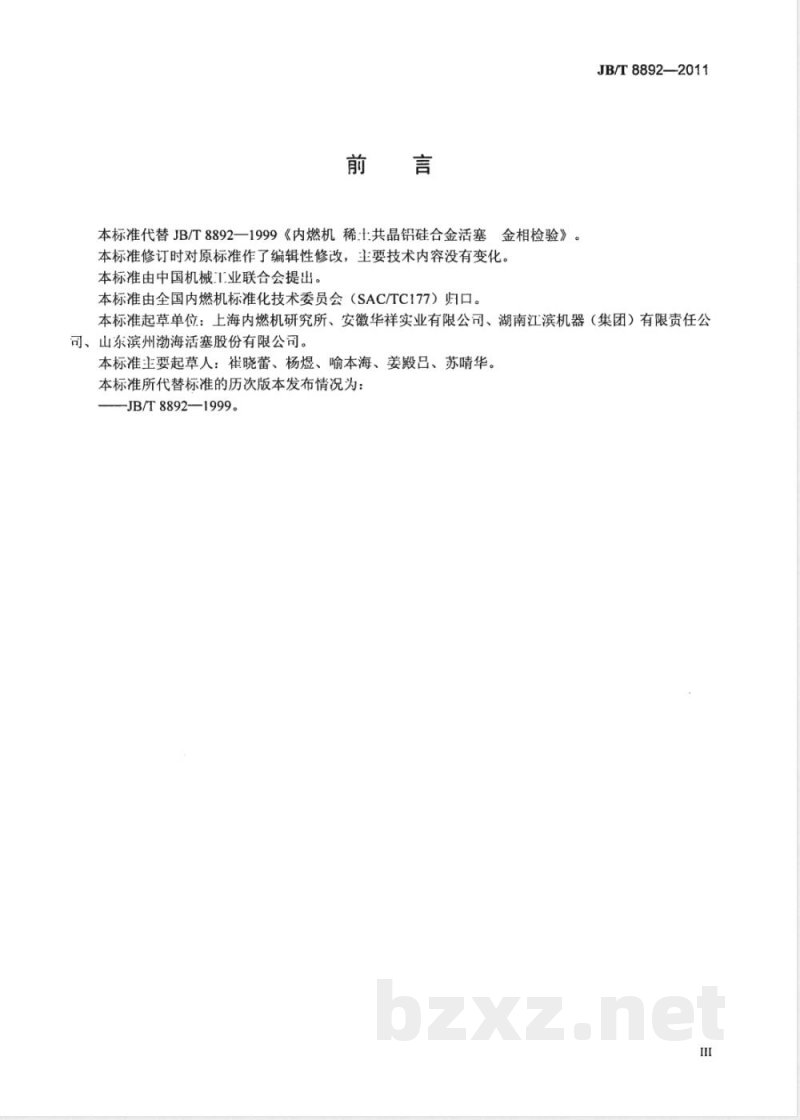

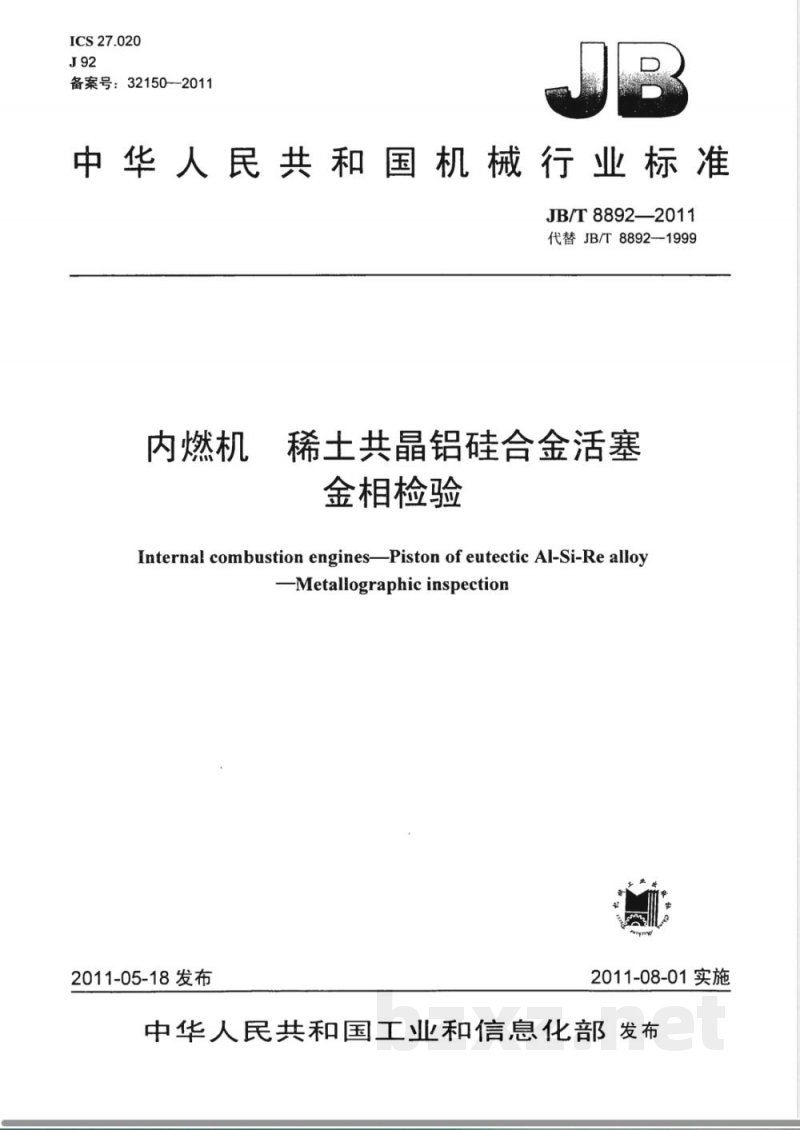

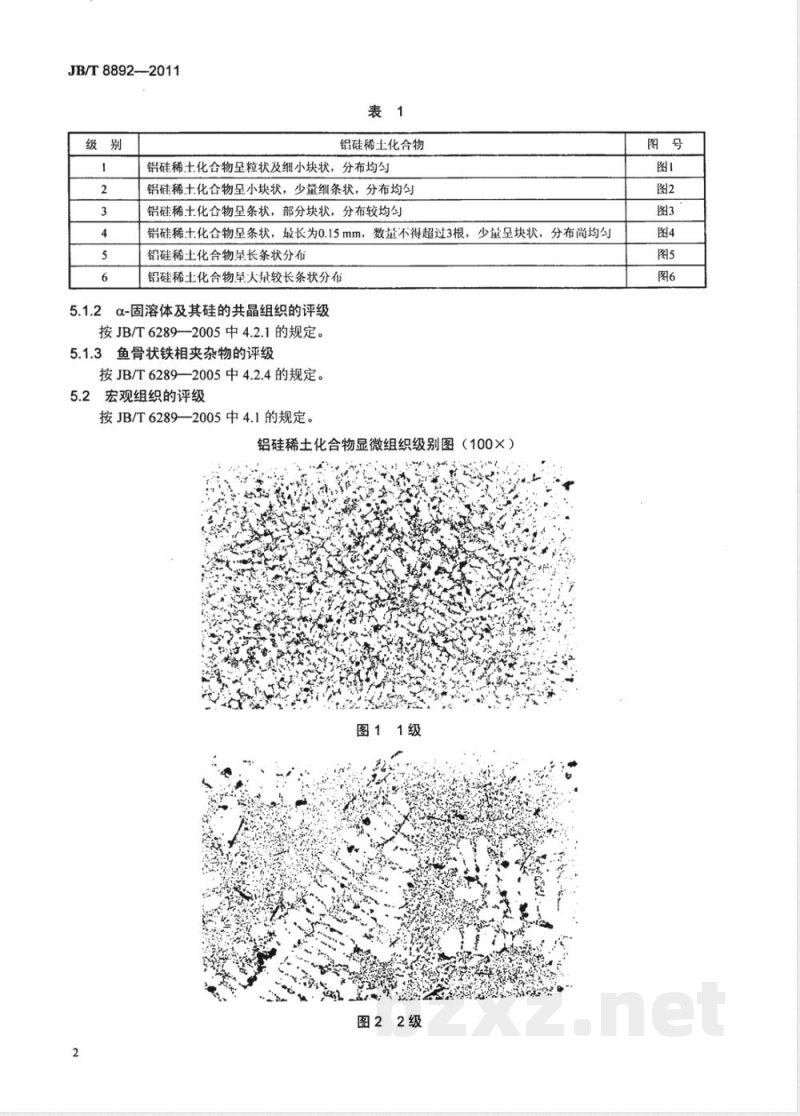

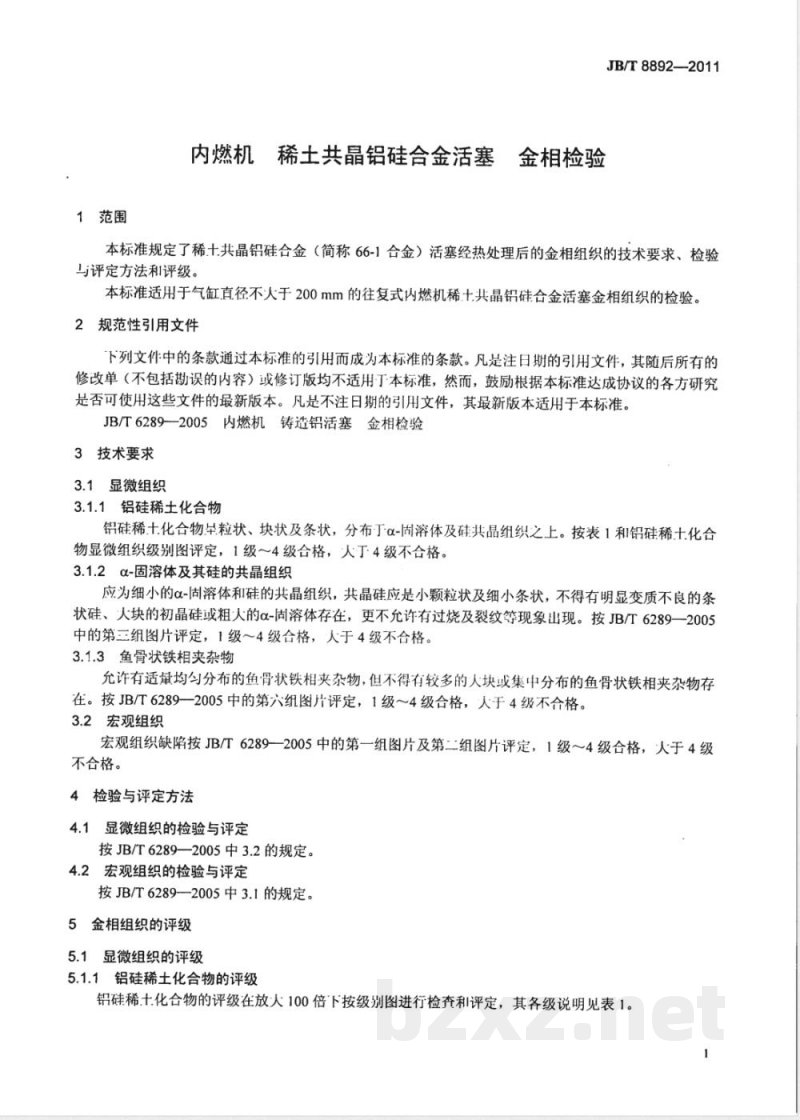

ICS 27.020 J92 备案号：32150—2011 中华人民共和国机械行业标准 JB/T 8892—2011 代替 JB/T 8892—1999 内燃机稀土共晶铝硅合金活塞金相检验 Internal combustion engines Piston of eutectic Al-Si-Re alloy Metallographic inspection 2011-05-18发布 2011-08-01实施 中华人民共和国工业和信息化部发布 前言 本标准代替JB/T 8892—1999《内燃机稀土共晶铝硅合金活塞金相检验》。本次修订仅作编辑性修改，主要技术内容未变化。 本标准由中国机械工业联合会提出，由全国内燃机标准化技术委员会（SAC/TC177）归口。 起草单位：上海内燃机研究所、安徽华祥实业有限公司、湖南江滨机器（集团）有限责任公司、山东滨州渤海活塞股份有限公司。 主要起草人：崔晓蕾、杨煜、喻本海、姜殿吕、苏晴华。 本标准所代替标准的历次版本发布情况为：JB/T 8892—1999。 1 范围 本标准规定了稀土共晶铝硅合金（简称66-1合金）活塞经热处理后的金相组织技术要求、检验与评定方法及评级。 本标准适用于气缸直径不大于200 mm的往复式内燃机稀土共晶铝硅合金活塞金相组织检验。 2 规范性引用文件 JB/T 6289—2005 内燃机铸造铝活塞金相检验 3 技术要求 3.1 显微组织 3.1.1 铝硅稀土化合物 铝硅稀土化合物呈粒状、块状及条状，分布于α-固溶体及硅共晶组织之上。按表1及显微组织级别图评定，1级～4级合格，大于4级不合格。 3.1.2 α-固溶体及其硅的共晶组织 应为细小α-固溶体和硅的共晶组织，共晶硅应为小颗粒状及细小条状，不得有明显变质不良的条状硅、大块初晶硅或粗大α-固溶体，不允许过烧及裂纹等缺陷。 按JB/T 6289—2005中第三组图片评定，1级～4级合格，大于4级不合格。 3.1.3 鱼骨状铁相夹杂物 允许有适量均匀分布的鱼骨状铁相夹杂物，但不得有大块或集中分布现象。按JB/T 6289—2005中第六组图片评定，1级～4级合格，大于4级不合格。 3.2 宏观组织 宏观组织缺陷按JB/T 6289—2005中第一组及第二组图片评定，1级～4级合格，大于4级不合格。 4 检验与评定方法 4.1 显微组织检验与评定 按JB/T 6289—2005中3.2规定执行。 4.2 宏观组织检验与评定 按JB/T 6289—2005中3.1规定执行。 5 金相组织评级 5.1 显微组织评级 5.1.1 铝硅稀土化合物评级 在100倍放大下进行检查，分级如下： - 1级：粒状及细小块状，分布均匀； - 2级：小块状，少量细条状，分布均匀； - 3级：条状为主，部分块状，分布较均匀； - 4级：条状较多，最长约0.15mm，数量不超过3根，少量块状； - 5级：较多长条状分布； - 6级：大量长条状分布。 5.1.2 α-固溶体及共晶组织评级 按JB/T 6289—2005中4.2.1规定执行。 5.1.3 鱼骨状铁相夹杂物评级 按JB/T 6289—2005中4.2.4规定执行。 5.2 宏观组织评级 按JB/T 6289—2005中4.1规定执行。
