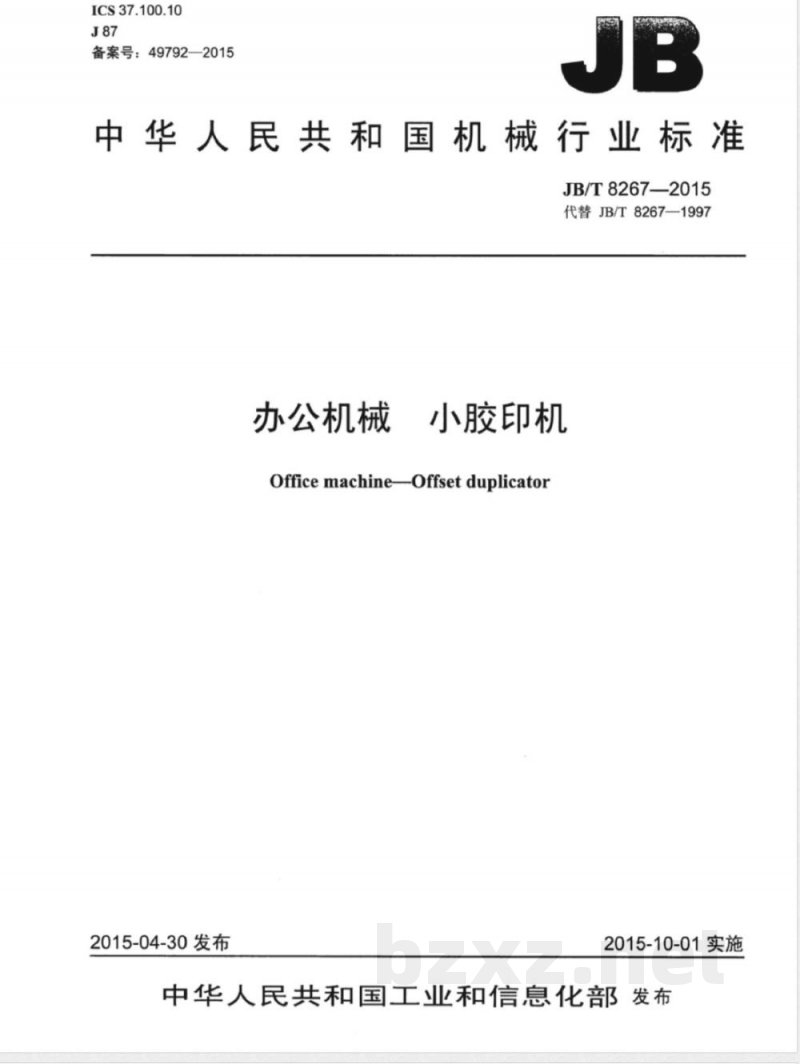

【其他行业标准】 办公机械 小胶印机

ICS37.100.10
备案号：49792—2015
中华人民共和国机械行业标准
JB/T8267—2015
代替JB/T8267—1997
办公机械
小胶印机
OfficemachineOffsetduplicator2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布前言，
规范性引用文件
产品的型式分类
技术要求..
可靠性.
试验方法.
检验规则..
标志、包装、运输和贮存
印品质量.
表2小胶印机检验项目，
小胶印机抽样检查表
印品抽样检查表
JB/T8267—2015
JB/T8267—2015

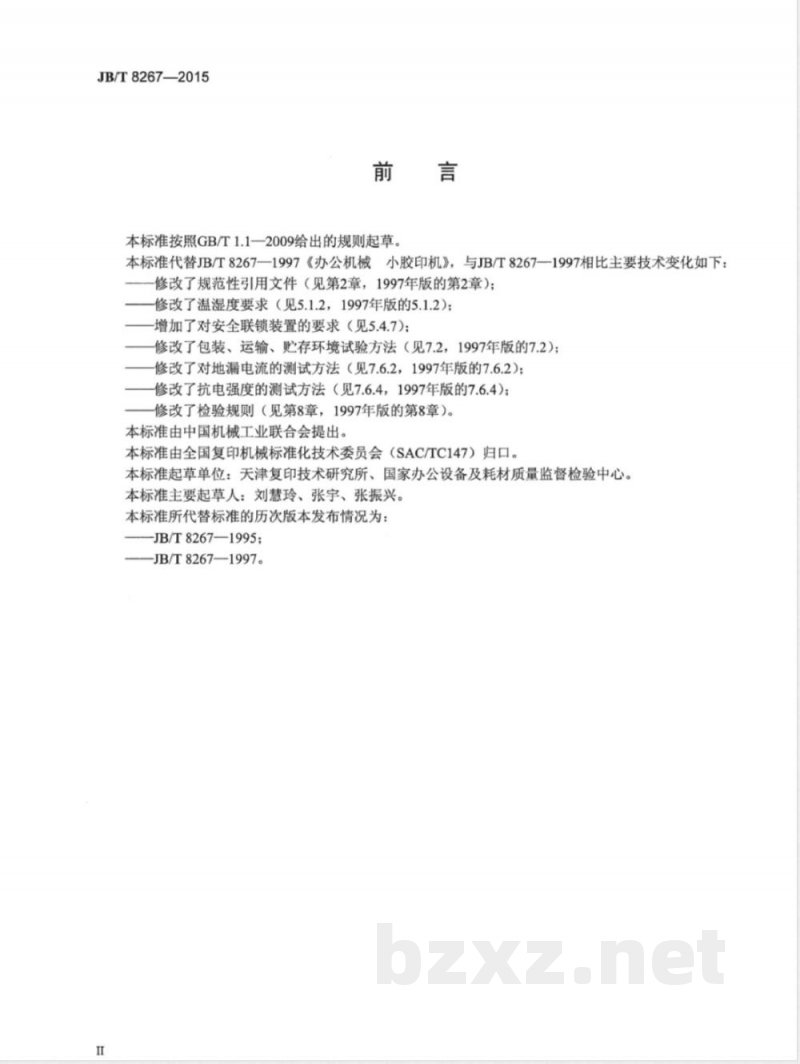

本标准按照GB/T1.1—2009给出的规则起草。本标准代替JB/T8267—1997《办公机械小胶印机》，与JB/T8267一1997相比主要技术变化如下：修改了规范性引用文件（见第2章，1997年版的第2章）；修改了温湿度要求（见5.1.2，1997年版的5.1.2）；-增加了对安全联锁装置的要求（见5.4.7)；修改了包装、运输、贮存环境试验方法（见7.2，1997年版的7.2）；修改了对地漏电流的测试方法（见7.6.2，1997年版的7.6.2）；修改了抗电强度的测试方法（见7.6.4，1997年版的7.6.4）；一修改了检验规则（见第8章，1997年版的第8章）。本标准由中国机械工业联合会提出。本标准由全国复印机械标准化技术委员会（SAC/TC147）归口。本标准起草单位：天津复印技术研究所、国家办公设备及耗材质量监督检验中心。本标准主要起草人：刘慧玲、张宇、张振兴。本标准所代替标准的历次版本发布情况为：—JB/T8267—1995;
—JB/T8267—1997。

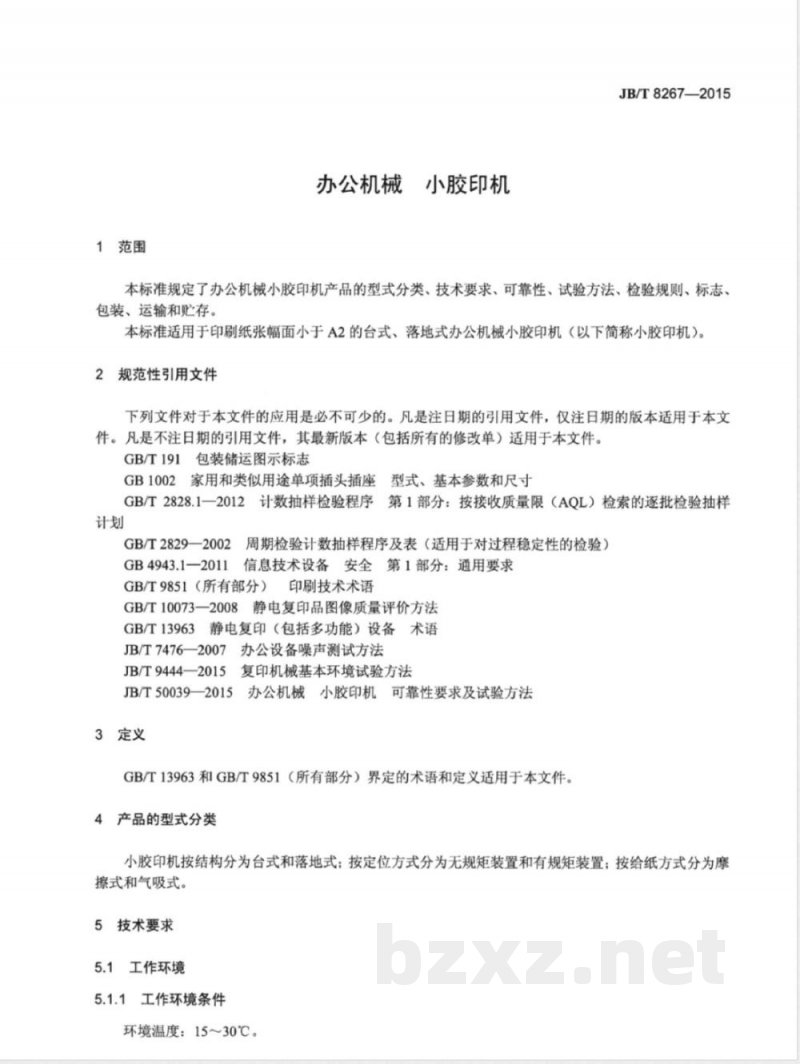

1范围
办公机械
小胶印机
JB/T8267—2015
本标准规定了办公机械小胶印机产品的型式分类、技术要求、可靠性、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于印刷纸张幅面小于A2的台式、落地式办公机械小胶印机（以下简称小胶印机）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB1002家用和类似用途单项插头插座型式、基本参数和尺寸GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB4943.1一2011信息技术设备安全第1部分：通用要求GB/T9851（所有部分）印刷技术术语GB/T10073一2008静电复印品图像质量评价方法GB/T13963静电复印（包括多功能）设备术语JB/T7476—2007办公设备噪声测试方法JB/T9444一2015复印机械基本环境试验方法5办公机械小胶印机可靠性要求及试验方法JB/T500392015
3定义
GB/T13963和GB/T9851（所有部分）界定的术语和定义适用于本文件。4产品的型式分类
小胶印机按结构分为台式和落地式：按定位方式分为无规矩装置和有规矩装置；按给纸方式分为摩擦式和气吸式。
5技术要求
5.1工作环境
5.1.1工作环境条件
环境温度：15～30℃。

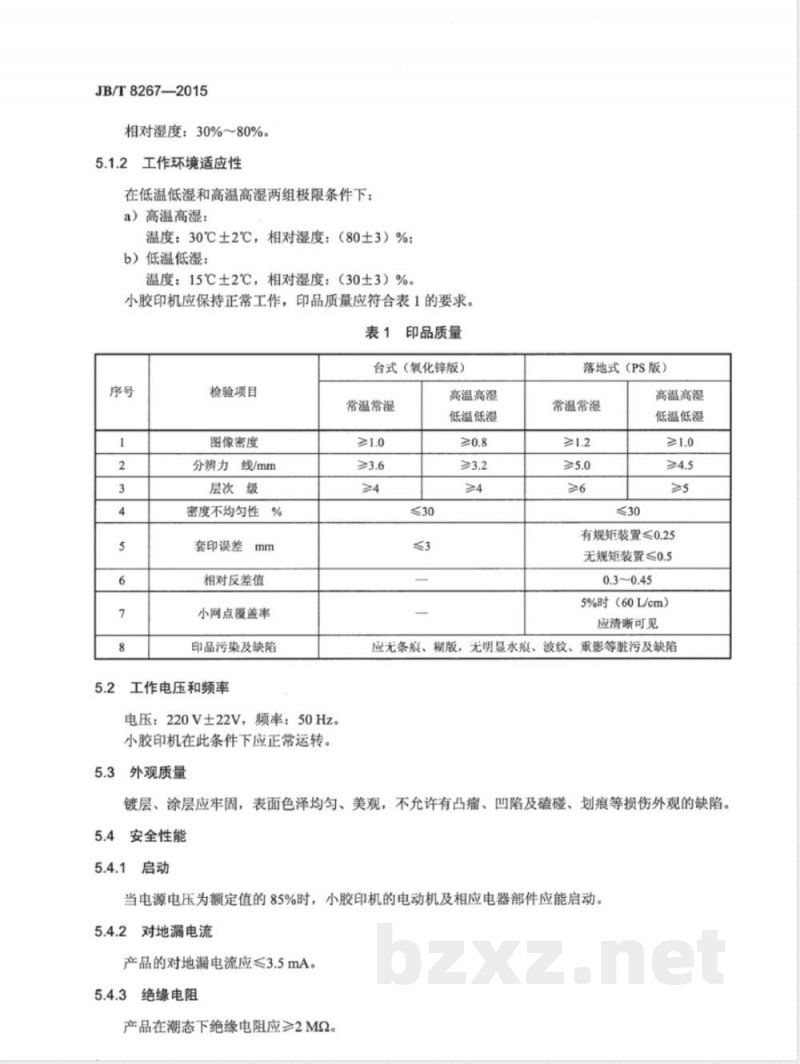

JB/T8267—2015
相对湿度：30%～80%。
5.1.2工作环境适应性
在低温低湿和高温高湿两组极限条件下：a）高温高湿：
温度：30℃土2℃，相对湿度：（80±3）%：b）低温低湿：
温度：15℃±2℃，相对湿度：（30±3）%。小胶印机应保持正常工作，印品质量应符合表1的要求。表1
印品质量
台式（氧化锌版）
检验项目
图像密度
分辨力线/mm
层次级
密度不均匀性
套印误差
相对反差值
小网点覆盖率
印品污染及缺陷
工作电压和频率
电压：220V土22V，频率：50Hz。小胶印机在此条件下应正常运转。外观质量
常温常湿
高温高湿
低温低湿
落地式（PS版）
常温常湿
高温高湿
低温低湿
有规矩装置≤0.25
无规矩装置≤0.5
5%时（60L/cm）
应清晰可见
应光条痕、糊版，光明显水痕、波纹、重影等脏污及缺陷镀层、涂层应牢固，表面色泽均匀、美观，不允许有凸瘤、凹陷及磕碰、划痕等损伤外观的缺陷。5.45
安全性能
当电源电压为额定值的85%时，小胶印机的电动机及相应电器部件应能启动。5.4.2
对地漏电流
产品的对地漏电流应≤3.5mA。
5.4.3绝缘电阻
产品在潮态下绝缘电阻应≥2MQ。5.4.4抗电强度
JB/T8267—2015
产品在潮态下，频率为50Hz的基本正弦波形的交流电压作用1min，在危险带电零部件与机身之间，对基本绝缘施加试验电压1500V，对加强绝缘施加试验电压3000V，不得有绝缘击穿、显著发热或接入电压表后电压读数突然下降现象。5.4.5接地性能
5.4.5.1接地接线端子
接地接线端子的主体必须是黄铜或抗腐蚀能力不亚于黄铜的其他金属。若接地接线端子是铝或铝合金框架（外壳）的一部分，则应避免铜与铝或铝合金相接而产生的腐蚀危险。5.4.5.2接地要求
接地接线端子或接地点与需要连接的那个部件之间是低阻抗的，其电阻值应<0.12，保护接地导线应为绿黄双色线。
5.4.6电源线及插头
5.4.6.1电源线
机器的电源线应采用双重绝缘，其公称截面应满足机器负载要求。5.4.6.2插头
应符合GB1002的规定。
安全联锁装置
机器应设有安全联锁装置。
3机械安全
5.4.8.1外壳
在操作和维修中所有可能触及的边、角都应是圆角，以减小危险性，最小半径应≥1mm。5.4.8.2传动件
对于齿轮、链条和辊子等必须有保护措施，保护装置应有标明危险并要求维修结束后装上保护装置的警告牌。
机械的活动件，只要在不妨碍使用的情况下，应设置保护，以便在正常使用时保证不发生人身事故。保护外壳和保护装置都应有足够的机械强度，而且应使用工具才能拆卸。5.5机器调整时间
不超过2h。
5.6空运转性能
空运转过程中机器应运转平稳、传动正常，无异常现象5.7一般性能
产品的一般性能应符合企业“产品规格表”的规定，主要项目为：用纸幅面、用纸定量、有效印刷JB/T8267—2015
幅面、印刷速度、额定功率、面板操作与显示功能等。5.8运行性能
5.8.1运行要求
运行试验时间应不少于6h，运行过程中应无机械和电气故障。印品质量应符合表1的规定。5.8.2输纸故障率
摩擦进纸方式的输纸故障率应<5.0%。气吸进纸方式的输纸故障率应<1.5%。5.9环境保护
产品工作期间产生的噪声≤80dB(A）（声压级）。5.10印品质量
印品质量应符合表1的规定。
5.11包装运输、购存环境条件
包装好的小胶印机应能承受以下环境作用而性能仍符合要求：a）连续振动：加速度1g，频率6Hz，时问30min；b）跌落：自由跌落四次，高度50mm，倾斜跌落底面四棱各一次；c）低温作用：温度-25℃土3℃，时间8h；d）恒定湿热：温度40℃±2℃，相对湿度（93）%，时间48h。6可靠性
按JB/T50039—2015的规定执行。试验方法
7.1试验条件
7.1.1无特殊规定时，试验应在常温常湿的室内进行。温度：（22士4）℃，相对湿度：（60±10）%。7.1.2试验用消耗材料由受检单位自定。7.1.3试验使用胶印机测试版。
注：在胶印机测试版行业标准发布实施前，使用全国复印机械标准化技术委员会推荐的胶印机测试版。7.1.4
印刷试验项目无特殊规定时应在65%最高速度下进行。7.2
包装运输、购存环境试验
按JB/T9444—2015的规定进行。7.3
外观质量检验
目视检验机器的外观质量及标志、包装、包装齐套性。7.4机器调整
试验前在2h内将机器调整到良好的工作状态，但不允许更换零部件。7.5电压波动试验
JB/T8267—2015
将电源电压分别调整到额定值的110%和90%，各连续印刷10min，不应出现停机等不正常现象。7.6安全性能的试验
7.6.1启动
机器额定负载时，将电源电压降为额定值的85%，启动三次，每次启动前电动机应处于停止状态。7.6.2对地漏电流
将电压调至额定电压的110%，按GB4943.1一2011中5.1规定的方法进行测试。7.6.3绝缘电阻
先将机器放在相对湿度为（92土2）%的潮湿室内，其温度要保持在20℃～30℃任何一个温度值上但其偏差必须小于1℃，放置48h后，再进行5.4.3和5.4.4的试验。测定绝缘电阻值应在相对湿度为（90土3）%、室温20℃土2℃、施加500V直流电压1min后进行。测量仪器可用500V绝缘电阻表。7.6.4抗电强度
在相对湿度（90士3）%、室温（20士2）℃的条件下，试验初始电压从零开始逐步升高到所规定的试验电压值，然后保持规定的时问。7.6.5接地性能
目视检查接地接线端子的螺钉联接及锁紧装置。试验电压不超过12V，试验电流为机器额定电流的1.5倍，但不大于25A的交流或直流电流，使其依次在接地接线端子或接地接点与各个易接触的金属部件之间流过。测量机器的接地接线端子或接地接点与易接触零部件之间的电压降，然后根据电压降和电流计算出电阻值。其电源线中保护接地线的电阻值不应计入。也可直接用符合要求的接地电阻测试仪器进行测量。7.6.6电源线夹紧装置拉力试验
对电源线施加100N的拉力连续拉25次，每次1s，其拉力应在最不利的方向上施加，但不要使用爆发力。当电源线经受上述第一次拉力时，在其上靠近夹紧装置或其他适当的点处做一标记。试验后，在电源线经受拉力的条件下测量电源线上标记相对于夹紧装置或其他点的位移。7.6.7插头
目视检查。
7.6.8安全联锁装置
按GB4943.1—2011中2.8的规定进行检测。7.6.9机械安全
通过外观检查，检查其合格性，若在检验时，对外壳半径有争议的情况下，可用R规检查。JB/T8267—2015
空运转性能试验
机械在最低速度和65%最高速度下各运转1h，最高速度下运转20min7.8一般性能试验
7.8.1用纸幅面
用规定的最大、最小用纸幅面的纸张进行通纸试验。7.8.2用纸定量
用规定的最高、最低用纸定量的纸张，分别印刷100张，机器能正常输纸。7.8.3有效印刷幅面
用分度值为0.5mm的钢直尺测量全黑印品，计量时除去空白边的印刷区域，以长（mm）×宽（mm）的形式表示。
7.8.4印刷速度
在机器正常印刷情况下，取最低速度、最高速度及65%最高速度下的印次，计算单位时间内的印次。7.8.5额定功率
将功率计接入机器的电源电路中，测量65%最高速度下的平均消耗功率，即为额定功率。7.8.6面板操作与显示
按产品企业标准的规定检查面板操作与显示功能。7.9运行性能试验
7.9.1机器在65%最高速度下连续运行6h，总印品数不低于额定印量的65%，按表4的规定抽样，按7.11规定的方法检验印品质量。工作时间内允许按使用说明书的规定进行必要的维护和调整，但不得更换零部件。
7.9.2用52g/m2和80g/m2的纸，以机器65%最高速度，分别印刷500张，实际记录空进、多进、卡纸、皱纸、折角、损纸等纸路故障的总次数。故障总次数占同时间内印刷总次数的百分比即为输纸故障率。
7.10环境保护
按JB/T7476—2007规定的简易方法测量噪声。7.11印品质量
图像密度、分辨率、层次及密度不均匀性7.11.1
以胶印机测试版为原稿印刷，按GB/T10073一2008规定的方法测试。7.11.2套印误差
以10mm×10mm方格版为原稿，在相同条件下，将50张纸反复印两次，去掉前后各两张，测其余46张印品纵、横各自两次间产生的最大印位移动量，其中对有规矩装置小胶印机的印品用显微放大镜测量，对无规矩装置的小胶印机的印品用线纹米尺测量。7.11.3相对反差值
JB/T8267—2015
以胶印机测试版为原稿印刷并测出实地密度Dv和70%网点积分（60L/cm）密度DR，按公式（1）计算相对反差值，又称为K值。
K=Dv-DR
7.11.4小网点覆盖率
用30倍以上的放大镜观察。
印品污染及缺陷
目视检验。
7.12环境适应性试验
7.12.1本试验安排在正常环境试验后进行。(1)
7.12.2试验机在规定的环境条件下保持1h后连续印刷200张，按表4的规定抽取印品，检验印品质量。8
检验规则
检验分类
8.1.1检验分为定型检验和质量一致性检验，质量一致性检验包括逐批检验和周期检验。8.1.2
各类检验项目分别按表2的规定。定型检验
产品在设计定型和生产定型时均应进行定型检验。定型检验由产品制造单位的质量检验部门或由上级主管部门指定或委托的质量检验单位负8.2.2
责进行。
逐批检验
逐批检验的项目及不合格类别划分按表2的规定8.3.2
逐批检验由生产企业质检部门按表2规定项目对生产的机器逐台检验，合格后方可出厂。8.3.3
当有批量订货时，由供需双方按GB/T2828.1一2012的规定共同协商确定抽样方案，周期检验
有下列情况之一时，应进行周期检验：8.4.1
a）新产品或老产品转厂生产的试制定型鉴定；b）间隔半年以上再生产；
c）生产超过一年未进行周期检验：d）原材料、设备、工艺方面有较大改变；e）产品质量不稳定：
f）国家质量监督检验机构提出周期检验要求。8.4.2周期检验由产品制造单位的质量检验部门或由上级主管部门指定或委托的质量检验单位负责进行。8.4.3周期检验的整机样本应在逐批检验合格的批中随机抽取，检验项目的不合格类别按表2的规定。JB/T8267—2015
检验项目
运输及运输
贮存试验
包装及外观
安全性能
空运转性能
一般性能
适应性
项目名称
连续振动试验
跌落试验
低温试验
恒定湿热试验
包装及标志
包装齐套性
表2小胶印机检验项目
不合格类别
机器外观质量
安装调整时间
电压波动试验
对地漏电流
接地性能
绝缘电阻
电气强度
电源线及插头
机械安全
空运转性能
用纸幅面
用纸定量
有效印刷幅面
印刷速度
额定功率
输纸故障率
运行工作时间
分辨力
图像密度
密度不均匀性
套印误差
相对反差值
小网点覆盖率
印品污染及缺陷
低温低湿运行试验bzxz.net
高温高湿运行试验
可靠性
“一”表示不进行检验的项目。注：“△”表示不合格类别；“√”表示应检验项目；质量一致性检验
逐批检验
周期检验
