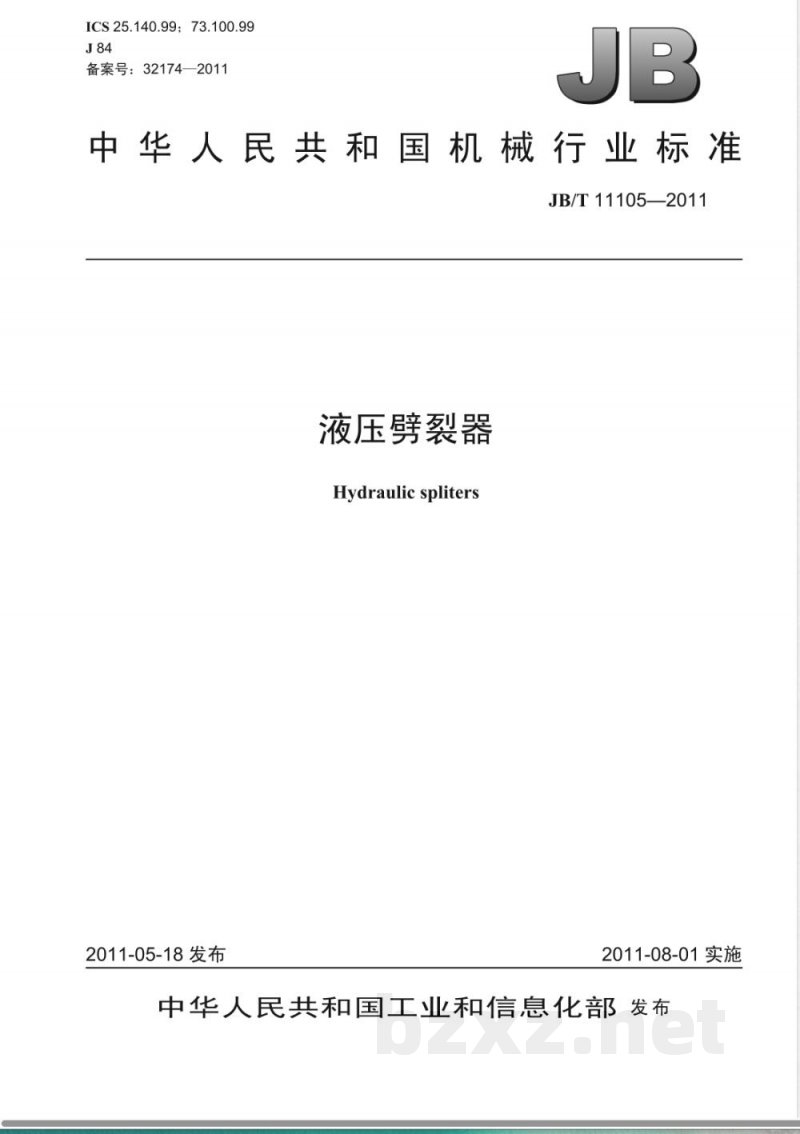

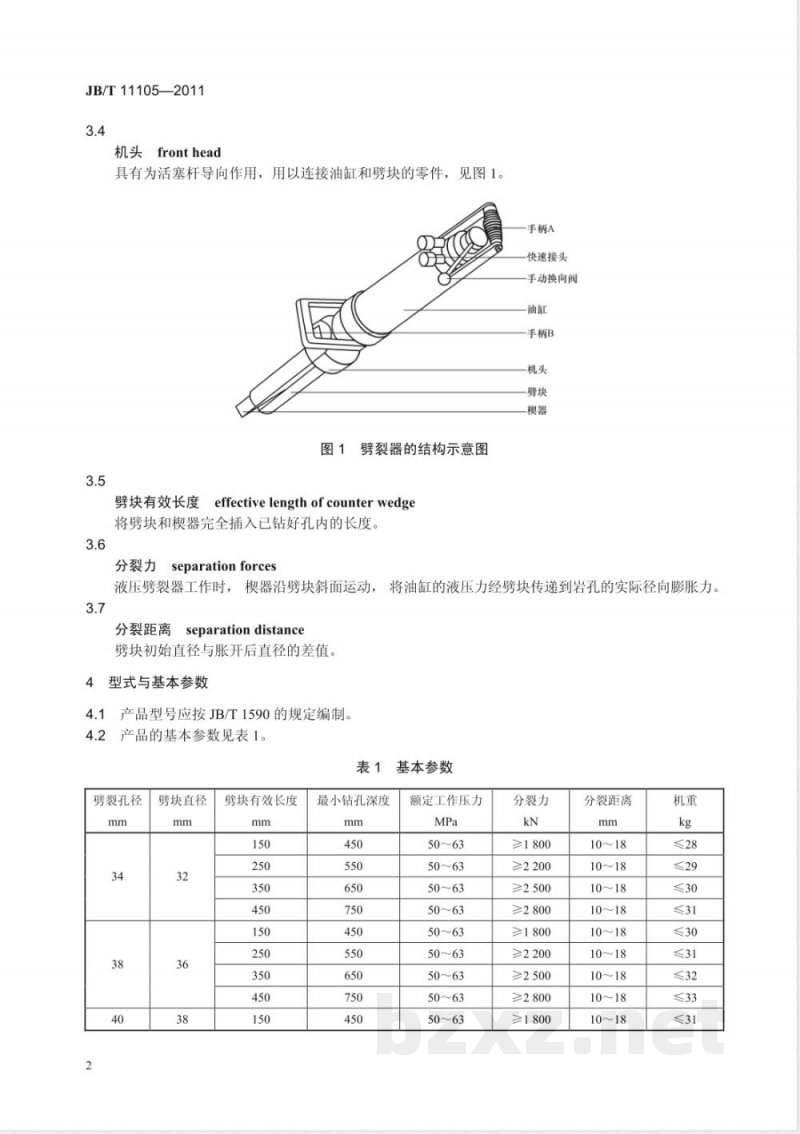

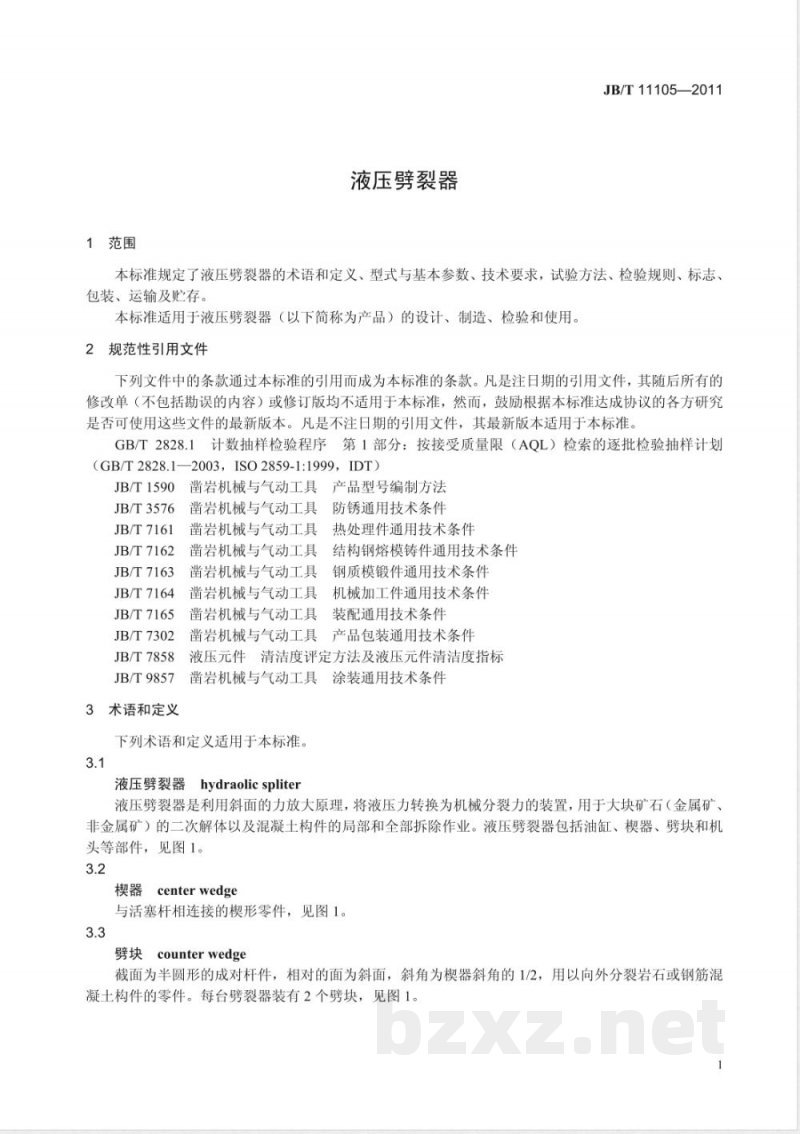

ICS 25.140.99；73.100.99 J84 备案号：32174—2011 JB 中华人民共和国机械行业标准 JB/T 11105—2011 液压劈裂器 Hydraulic spliters 2011-05-18发布 2011-08-01实施 中华人民共和国工业和信息化部发布 前言 本标准由中国机械工业联合会提出。 本标准由全国凿岩机械与气动工具标准化技术委员会（SAC/TC173）归口。 本标准起草单位：深圳市凯强力科技有限公司、北京科技大学土木与环境工程学院。 本标准主要起草人：方莹、周志鸿、孔玉霞。 本标准为首次发布。 1 范围 本标准规定了液压劈裂器的术语和定义、型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输及贮存。 本标准适用于液压劈裂器（以下简称产品）的设计、制造、检验和使用。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 JB/T 1590 凿岩机械与气动工具产品型号编制方法 JB/T 3576 凿岩机械与气动工具防锈通用技术条件 JB/T 7161 凿岩机械与气动工具热处理件通用技术条件 JB/T 7162 凿岩机械与气动工具结构钢熔模铸件通用技术条件 JB/T 7163 凿岩机械与气动工具钢质模锻件通用技术条件 JB/T 7164 凿岩机械与气动工具机械加工件通用技术条件 JB/T 7165 凿岩机械与气动工具装配通用技术条件 JB/T 7302 凿岩机械与气动工具产品包装通用技术条件 JB/T 7858 液压元件清洁度评定方法及液压元件清洁度指标 JB/T 9857 凿岩机械与气动工具涂装通用技术条件 3 术语和定义 3.1 液压劈裂器（hydraulic splitter） 液压劈裂器是利用斜面的力放大原理，将液压力转换为机械分裂力的装置，用于大块矿石（金属矿、非金属矿）的二次解体以及混凝土构件的局部和全部拆除作业。液压劈裂器包括油缸、楔器、劈块和机头等部件。 3.2 楔器（center wedge） 与活塞杆相连接的楔形零件。 3.3 劈块（counter wedge） 截面为半圆形的成对杆件，相对面为斜面，斜角为楔器斜角的1/2，用以向外分裂岩石或钢筋混凝土构件的零件，每台劈裂器装有2个劈块。 3.4 机头（front head） 具有为活塞杆导向作用，用以连接油缸和劈块的零件。 3.5 劈块有效长度（effective length of counter wedge） 将劈块和楔器完全插入已钻好孔内的长度。 3.6 分裂力（separation force） 液压劈裂器工作时，楔器沿劈块斜面运动，将油缸的液压力经劈块传递到岩孔的径向膨胀力。 3.7 分裂距离（separation distance） 劈块初始直径与胀开后直径的差值。 4 型式与基本参数 4.1 产品型号应按JB/T 1590的规定编制。 4.2 产品的基本参数见表1（原表未完整提供）。
