【其他行业标准】 立体仓库组合式钢结构货架 技术条件

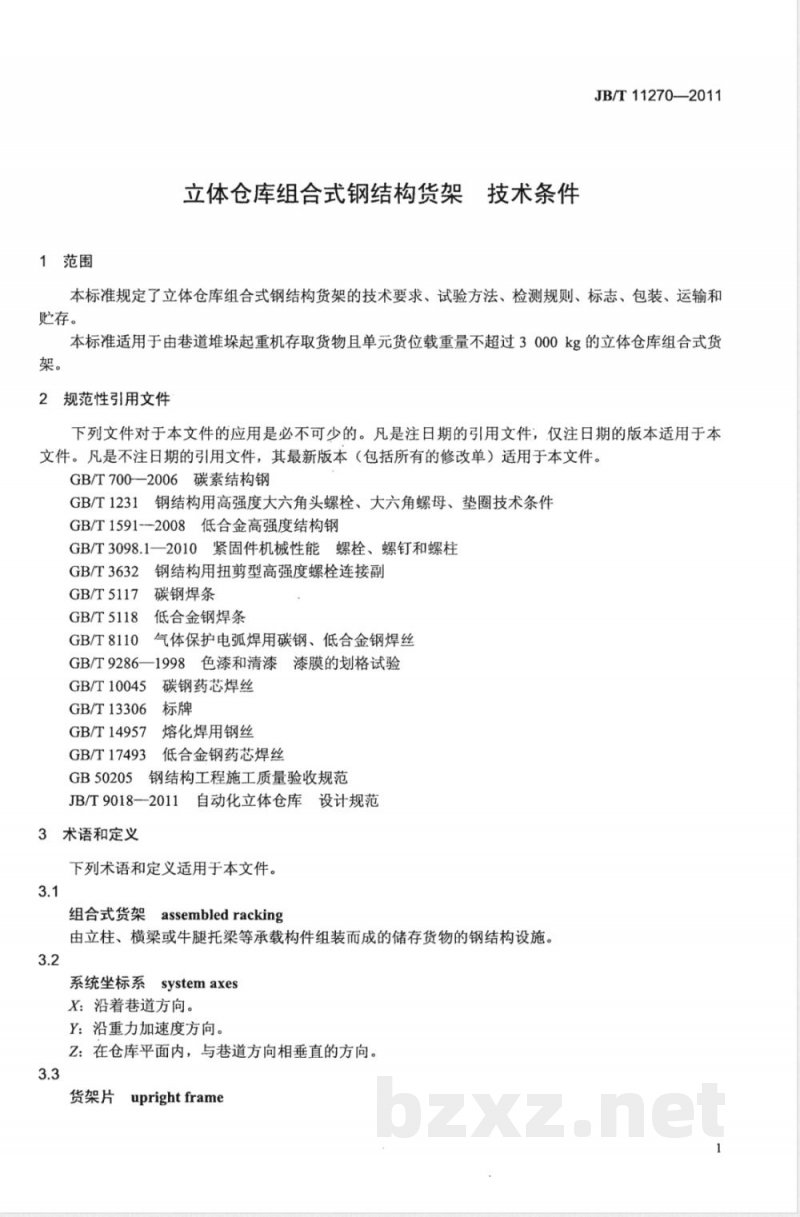

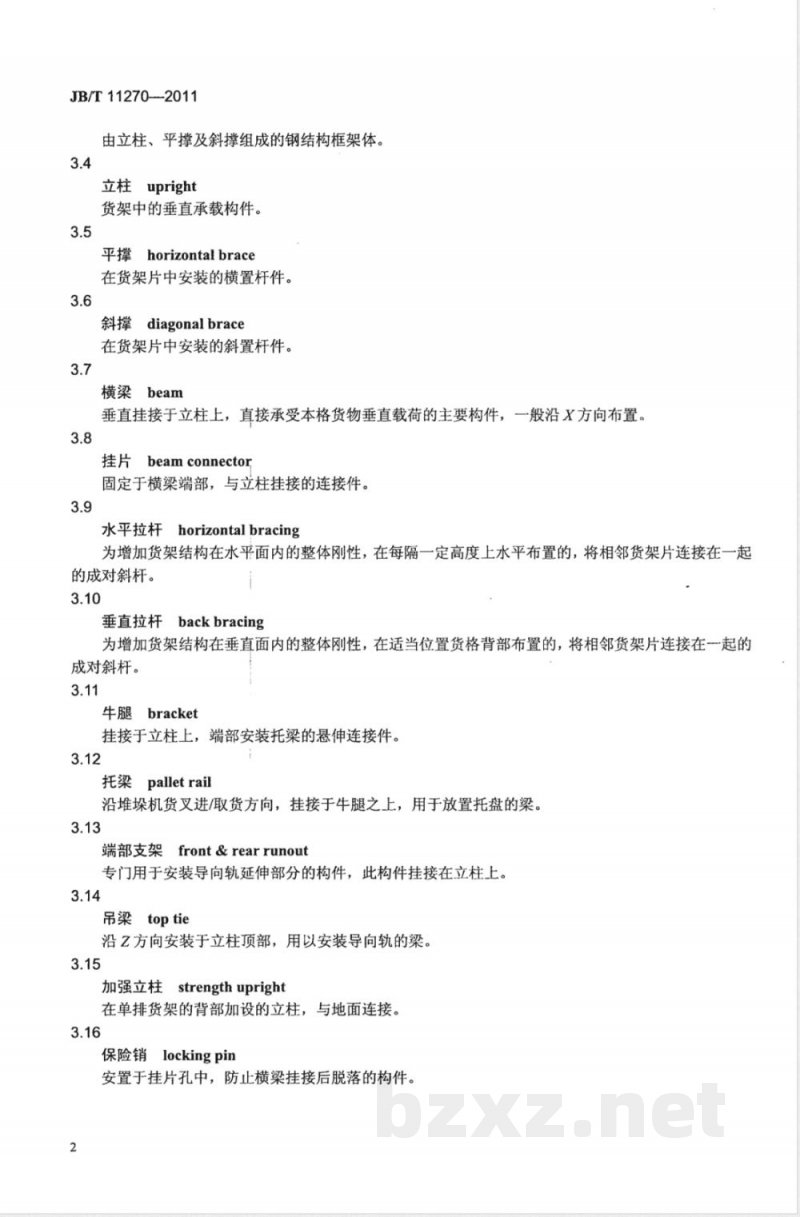

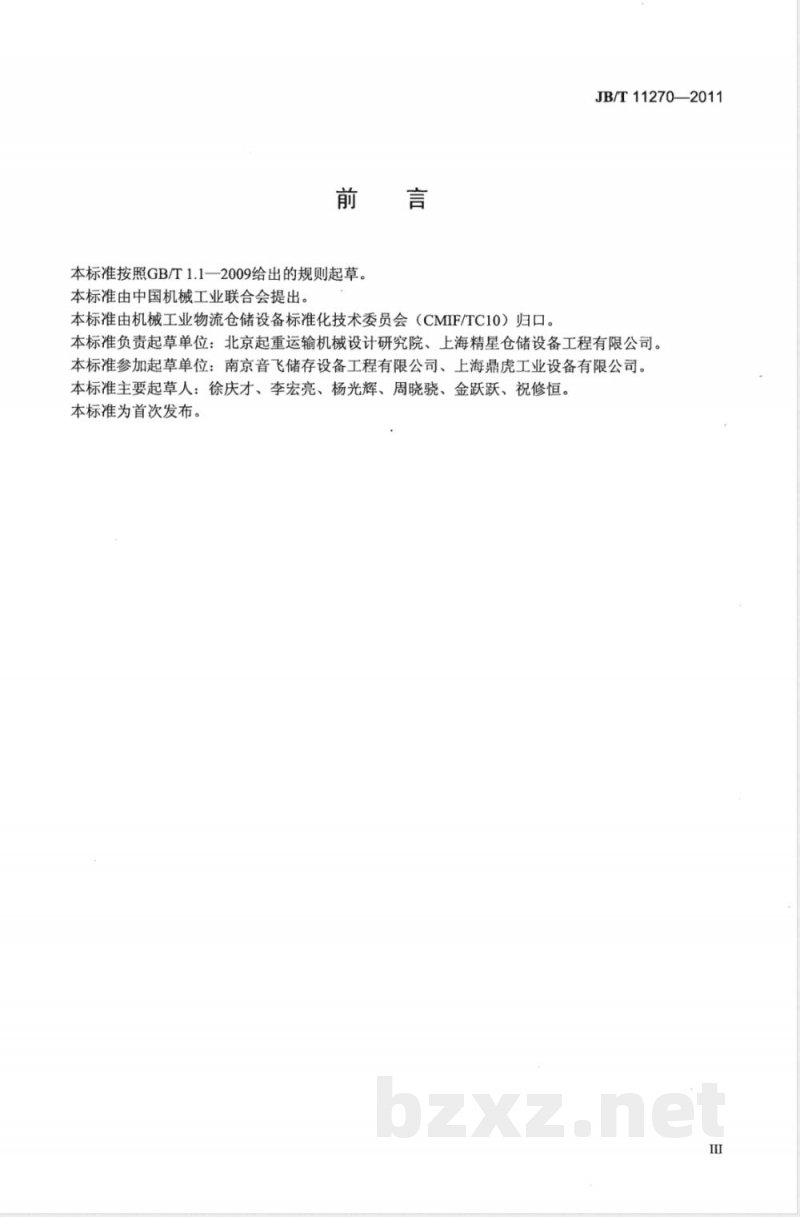

JB/T11270—2011 立体仓库组合式钢结构货架 技术条件 前言 本标准按照GB/T1.1—2009规则起草，由中国机械工业联合会提出，由机械工业物流仓储设备标准化技术委员会归口。本标准起草单位包括北京起重运输机械设计研究院、上海精星仓储设备工程有限公司等。本标准为首次发布。 1 范围 本标准规定立体仓库组合式钢结构货架的技术要求、试验方法、检测规则以及标志、包装、运输和贮存要求。 本标准适用于由巷道堆垛起重机存取货物、单元货位载重量不超过3000kg的立体仓库组合式货架系统。 2 规范性引用文件 GB/T700-2006 碳素结构钢 GB/T1231 钢结构用高强度大六角头螺栓及螺母技术条件 GB/T1591-2008 低合金高强度结构钢 GB/T3098.1-2010 紧固件机械性能 GB/T3632 钢结构用扭剪型高强度螺栓连接副 GB/T5117、GB/T5118 焊条相关标准 GB/T8110 气体保护电弧焊焊丝 GB/T9286-1998 色漆和清漆漆膜划格试验 GB/T10045 碳钢药芯焊丝 GB/T13306 标牌 GB/T14957 熔化焊用钢丝 GB50205 钢结构工程施工质量验收规范 JB/T9018-2011 自动化立体仓库设计规范 3 术语和定义 3.1 组合式货架 由立柱、横梁或牛腿托梁等承载构件组装而成的钢结构储存设施。 3.2 系统坐标系 X轴：沿巷道方向；Y轴：沿重力加速度方向；Z轴：与巷道方向垂直方向。 3.3 货架片 由立柱、平撑及斜撑组成的钢结构框架。 3.4 立柱 货架中的垂直承载构件。 3.5 平撑 货架片中横向安装的杆件。 3.6 斜撑 货架片中斜向安装的杆件。 3.7 横梁 垂直挂接在立柱上、承受货物载荷的主要构件，一般沿X方向布置。 3.8 挂片 固定于横梁端部并与立柱挂接的连接件。 3.9 水平拉杆 用于增强货架整体刚性、连接相邻货架片的水平斜杆结构。
