【机械行业标准(JB)】机械密封系统用增压罐型式、主要尺寸和基本参数

本网站发布时间： 1993-09-23 15:00:00

JB/T7055-1993
现行
　点击下载此标准

基本信息

标准号：
JB/T 7055-1993
标准名称：
机械密封系统用增压罐型式、主要尺寸和基本参数
标准类别：
机械行业标准(JB)
英文名称：
Types, main dimensions and basic parameters of booster tanks for mechanical seal systems
标准状态：
现行
发布日期：
1993-09-23
实施日期：
1994-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
40.87 KB

标准分类号

中标分类号：
机械>>通用零部件>>J22密封与密封装置

关联标准

出版信息

出版社：
机械工业出版社
页数：
4页
标准价格：
8.0 元
出版日期：
1994-06-01

其他信息

起草人：
张勇、殷洪基
起草单位：
大连耐酸泵厂机械密封分厂
归口单位：
机械工业部通用机械研究所
提出单位：
机械工业部通用机械研究所
发布部门：
中华人民共和国机械工业部
相关标签：
机械密封系统增压主要尺寸基本参数

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了机械密封系统用增压罐的型式、主要尺寸和基本参数。本标准适用于机械密封系统用增压罐。 JB/T 7055-1993 机械密封系统用增压罐型式、主要尺寸和基本参数 JB/T7055-1993

标准内容

部分标准内容：

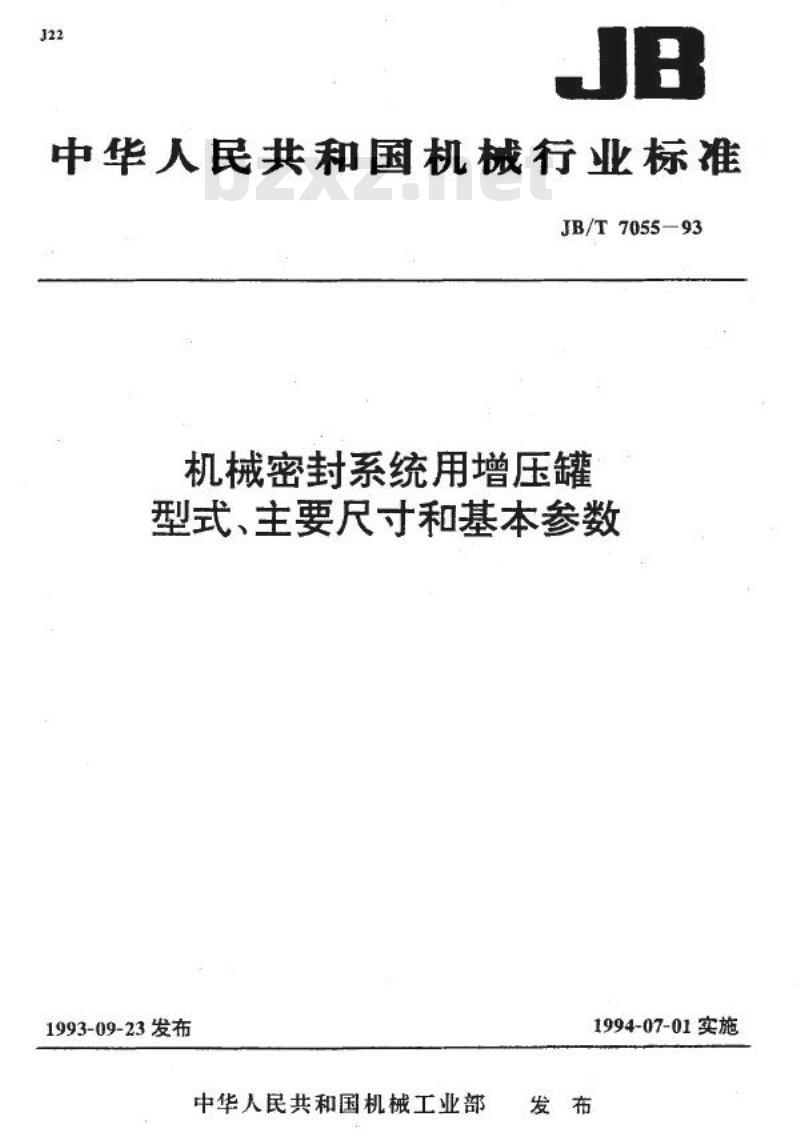

中华人民共和国机械行业标准
JB/T7055-93
机械密封系统用增压罐
型式、主要尺寸和基本参数
1993-09-23发布
中华人民共和国机械工业部
1994-07-01实施
中华人民共和国机械行业标准
机械密封系统用增压罐
型式、主要尺寸和基本参数
主题内容与适用范围
本标准规定了机械密封系统用增压端的型式、主要尺寸和基本参数。本标准适用于机械密封系统用增压罐，型式和主要尺寸
JB/T7055-93

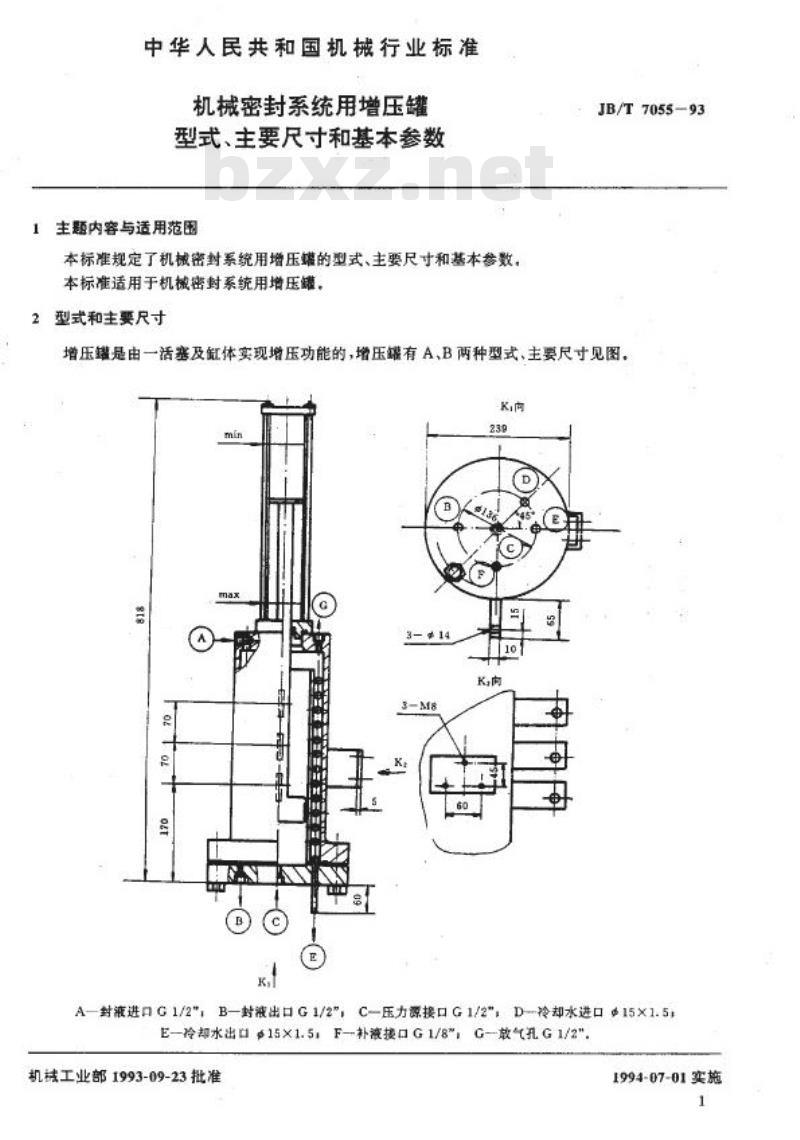

增压罐是由一活塞及缸体实现增压功能的，增压罐有A、B两种型式、主要尺寸见图。K.间
A-封液进口G1/2\，B—封减出口G1/2”，C—压力源接口G1/2\，D-冷却水进口$15X1.5E—冷却水出口=15×1.5，F--补渡接口G1/8\，G—放气孔G1/2\机械工业部1993-09-23批准
1994-07-01实施

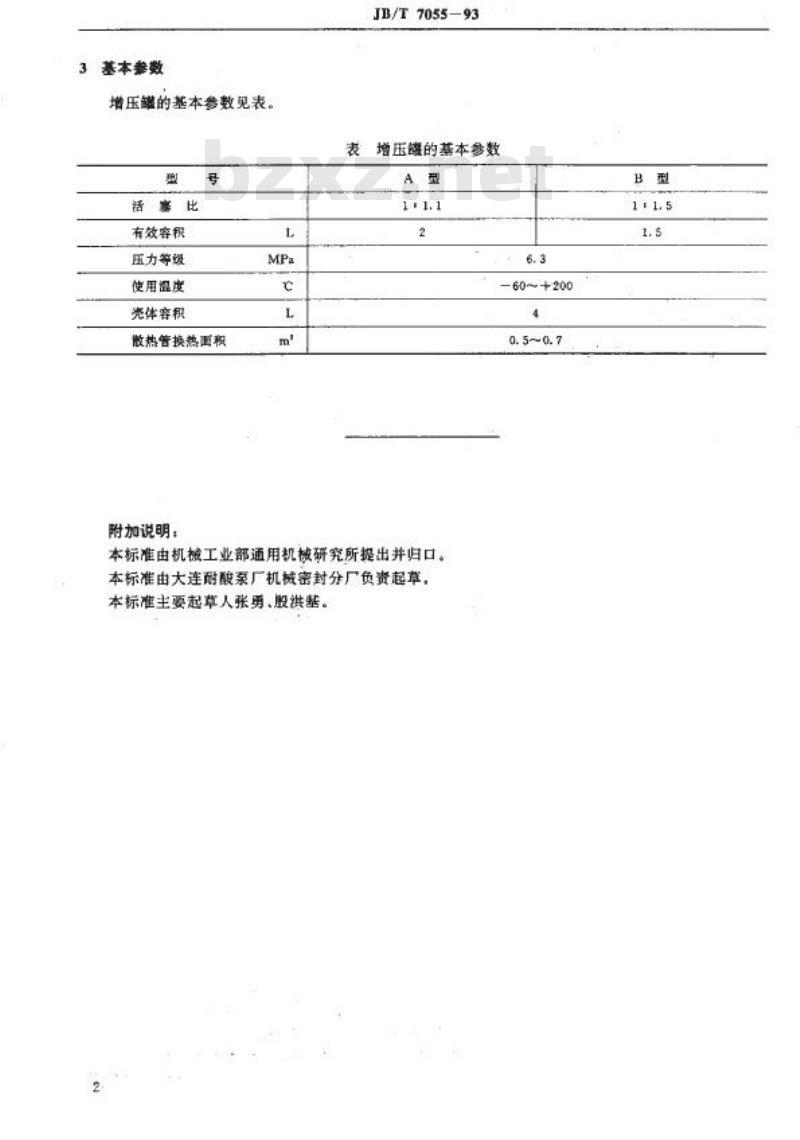

基本参数
增压罐的基本参数见表。
活塞比
有效容积
压力等级
使用温度wwW.bzxz.Net
壳体容积
散热管换热面积
附加说明：
JB/T7055-93
表增压護的基本参数
本标准由机械工业部通用机械研究所提出并归口。本标准由大连耐酸票厂机械密封分厂负资起草，本标准主要起草人张勇、股洪基6.3
60~+200
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
