【机械行业标准(JB)】 瓶装啤酒灌装线滚子输送链

中华人民共和国机械行业标准

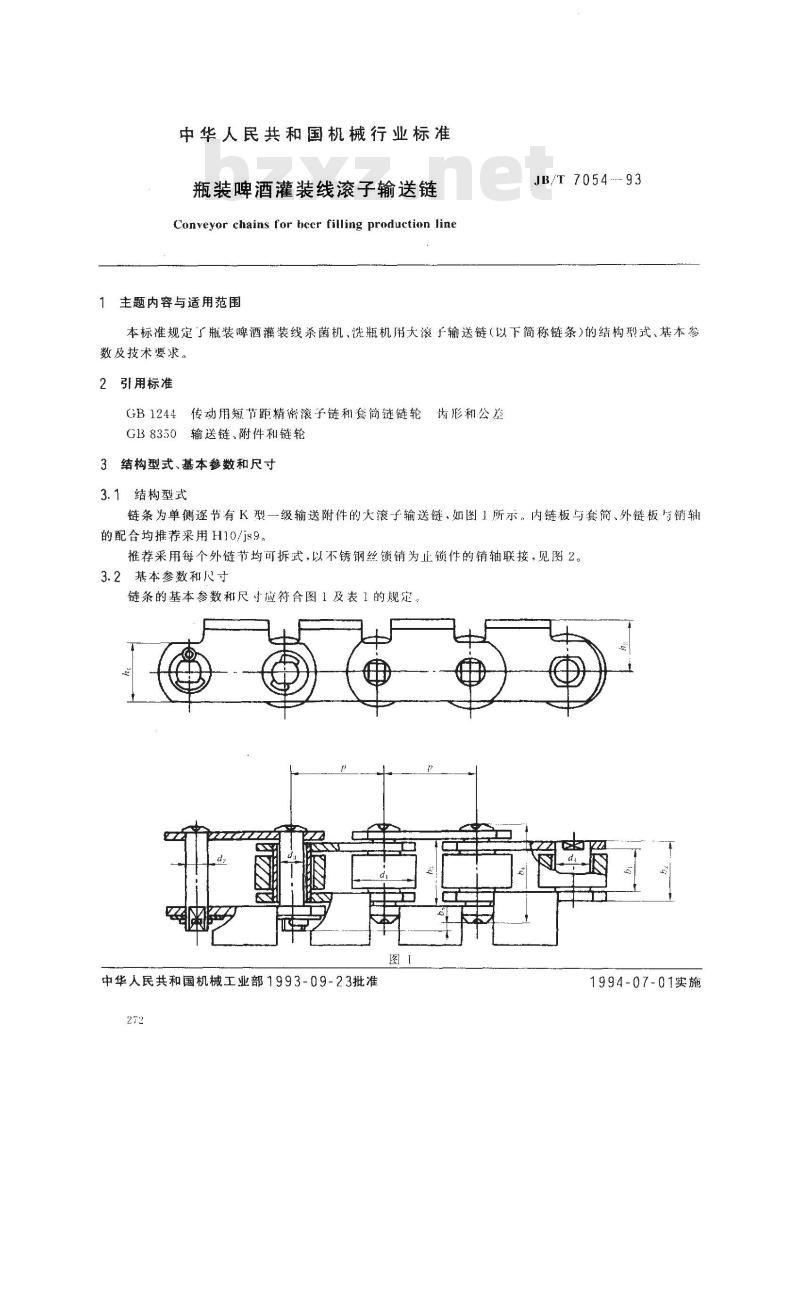

瓶装啤酒灌装线滚子输送链
Conveyor chains for becr filling production line主题内容与适用范围
JB/T 7054--93
本标准规定了瓶装啤酒装线杀菌机、洗瓶机用大滚子输送链（以下简称链条）的结构型式、基本参数及技术要求。
2引用标准
GB1244传动用短节距精密滚子链和套筒链链轮齿形和公差GB8350输送链、附件和链轮
3结构型式、基本参数和尺寸
3.1结构型式
链条为单侧逐节有K型一级输送附件的火滚子输送链、如图1所示。内链板与套简、外链板与销轴的配合均推荐采用H10/js9。
推荐采用每个外链节均可拆式，以不锈钢丝锁销为止锁件的销轴联接，见图2。3.2基本参数和尺寸
链条的基本参数和尺中应符合图1及表1的规定，S4
中华人民共和国机械工业部1993-09-23批准272
1994-07-01实施
4技术要求
最人最大
4.1极限拉伸载荷
「最大
JB/T 7054---93
「内链外链
节外丨节内
宽宽码
個止锁链板
销翰！部加高度！
极限拉海米重鼠
（钢制）
伸载荷

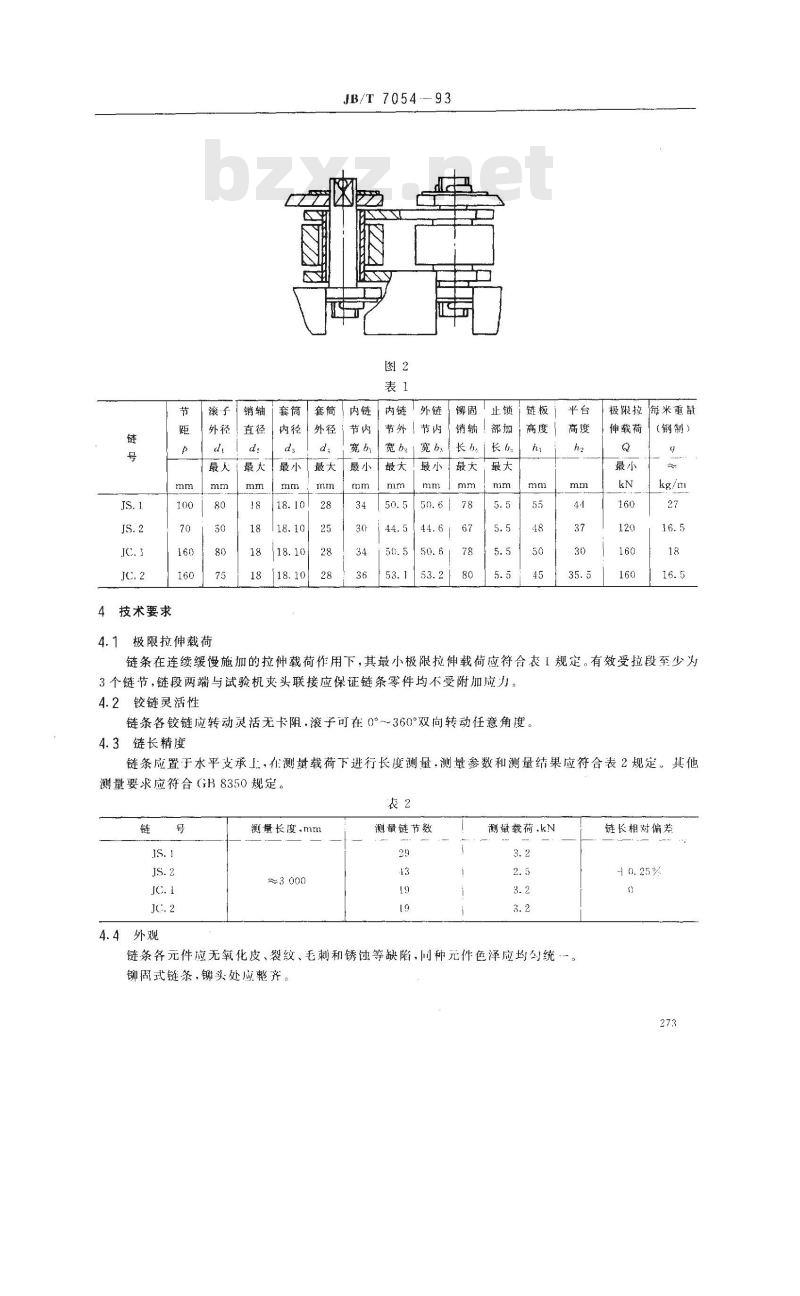

链条在连续缓慢施加的拉伸载荷作用下，其最小极限拉伸载荷应符合表1规定。有效受拉段至少为3个链节，链段两端与试验机夹头联接应保证链条零件均不受附加应力。4.2铰链灵活性
链条各铰链应转动灵活无卡阻，滚子可在0°~~360°双向转动任意角度。4.3链长精度
链条应置于水平支承上，在测量载荷下进行长度测量，测量参数和测量结果应符合表2规定，其他测量要求应符合GB8350规定。
4.4外观
测量长度.mm
测量链节数
测量载荷，kN
链条各元件应无氧化皮、裂纹、毛刺和锈蚀等缺陷，问种元件色泽应均勾统：铆式链条，铆头处应整齐
链长相对偏萃
4.5防蚀
JB/T7054--93
链条应有无碍饮料卫生的防蚀处理。如：表面镀锌、发黑处理等。4.6链节框架宋固度
销轴与外链板、套简与内链板推荐采用异形孔（非整圆柱面)配合，以确保上述相配合不发生相对运动。
固应采用四点铆或球形铆，以确保框架牢固。4.7检验载荷
建议对链条产品按检验载荷加载检验，检验载荷值为表1中最小极限拉伸载荷(Q)的三分之。5标记方法

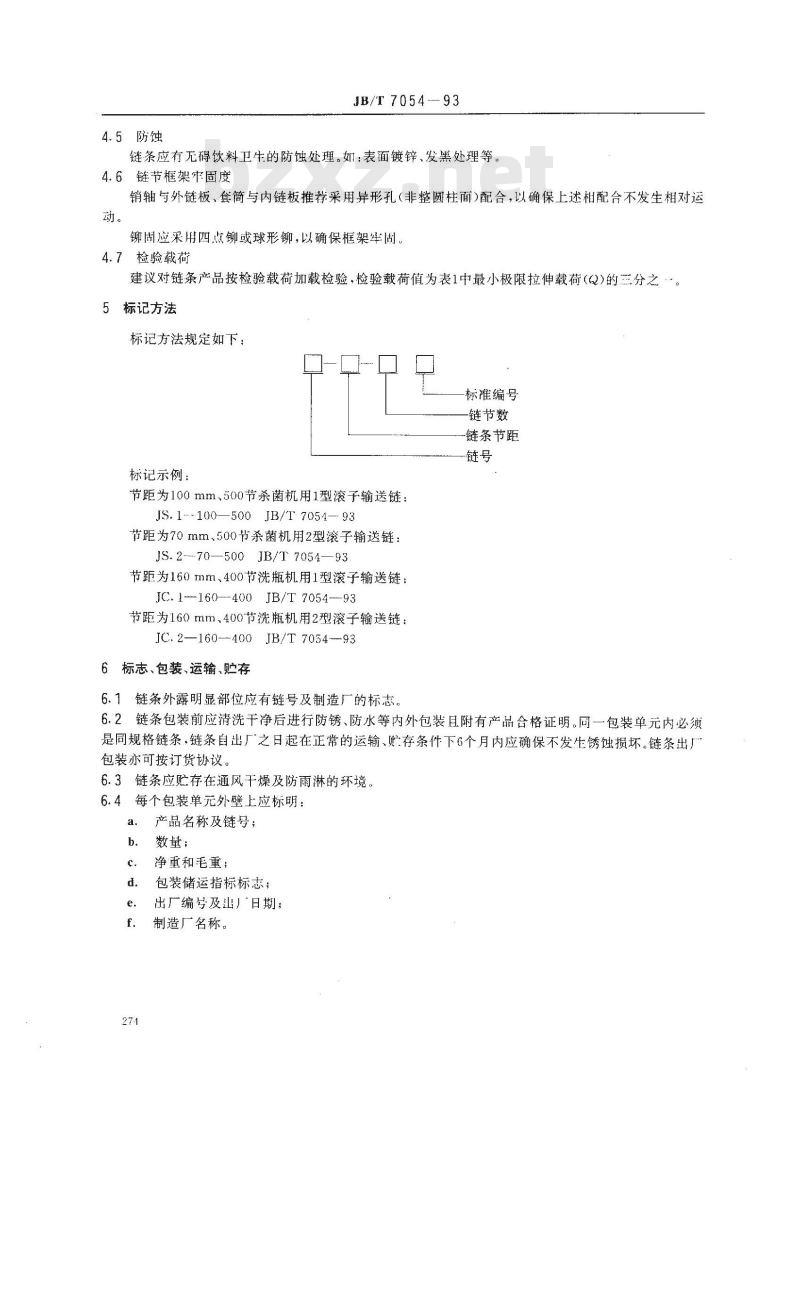

标记方法规定如下：
标准编号
链节数
链条节距
标记示例：
节距为100mm、500节杀菌机用1型滚子输送链：JS.1--100—500JB/T 7054-93
节距为70mm、500节杀菌机用2型滚子输送链：JS.2-70—500JB/T7054—93
节距为160mm、400节洗瓶机用1型滚子输送链：JC.1--160—400JB/T 7054--93
节距为160mm、400节洗瓶机用2型滚子输送链：JC.2—160—400 JB/T 7054--936标志、包装、运输、存
6.1链条外露明显部位应有链号及制造厂的标志。6.2链条包装前应清洗干净后进行防锈、防水等内外包装且附有产品合格证明。同一包装单元内必须是同规格链条，链条自出厂之日起在正常的运输、贮存条件下6个月内应确保不发生锈蚀损坏。链条出厂包装亦可按订货协议。
6.3链条应贮存在通风干燥及防雨淋的环境。6.4每个包装单元外壁上应标明：产品名称及链号；
b．数量；
净重和毛重：
包装储运指标标志；
出厂编号及山）日期：
制造厂名称。
JB/T 7054—93
附录A

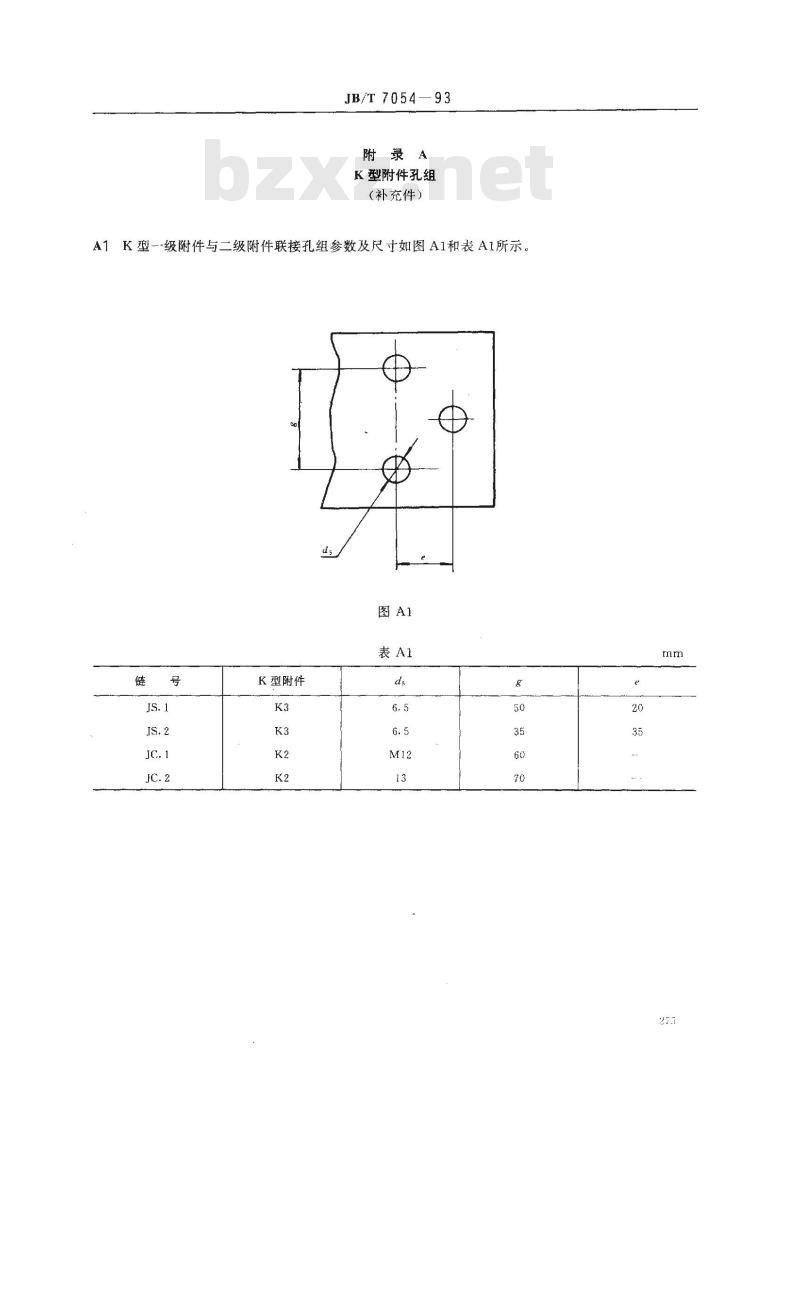

K型附件孔组
（补充件）
A1K型-级附件与二级附件联接孔组参数及尺寸如图A1和表A1所示图Al
K型附件
B1链轮主要参数见表B1。
分度圆直径
齿顶圆直径
齿根圆直径Www.bzxZ.net
轴向齿宽
JB/T7054-93
附录B

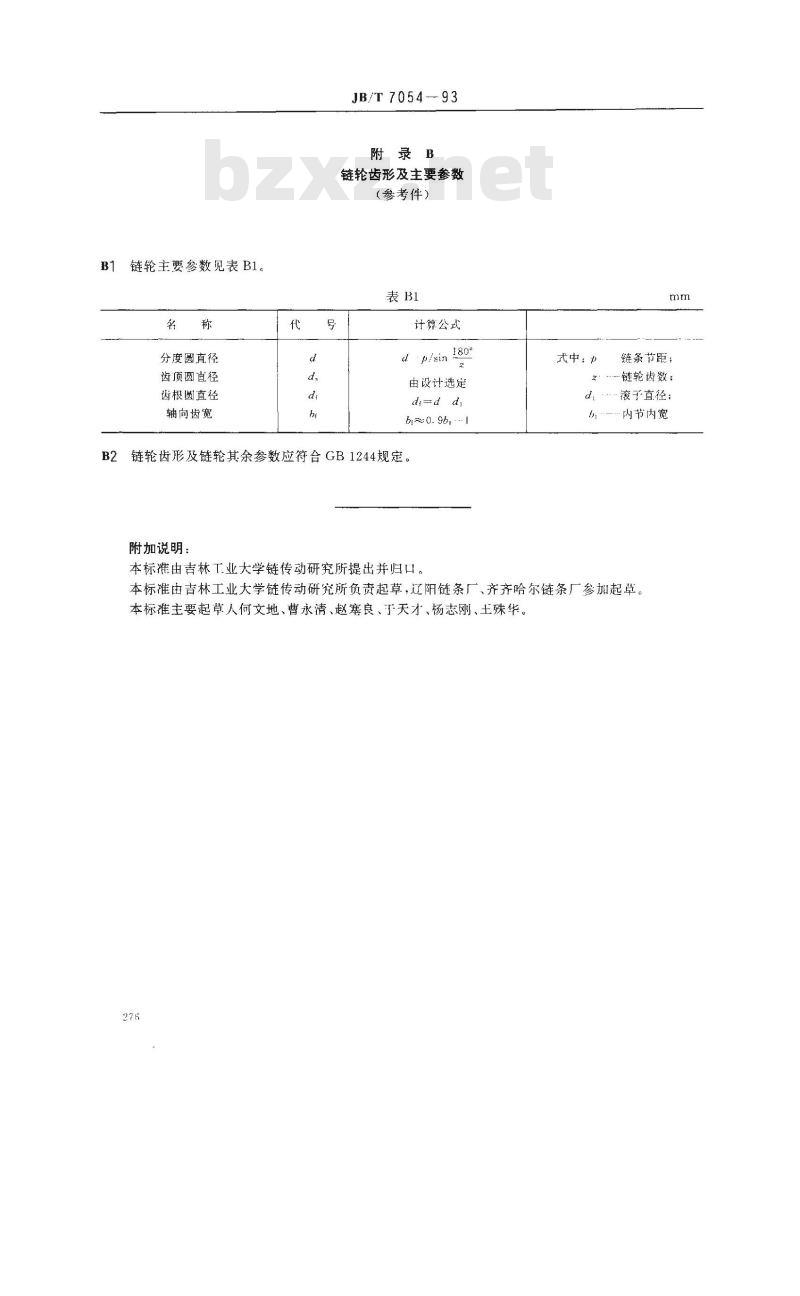

链轮齿形及主要参数
（参考件）
计算公式
d p/sin180
由设计选定
di=d d,
链轮齿形及链轮其余参数应符合GB1244规定。B2
附加说明：
本标准由吉林工业大学链传动研究所提出并归口。mm
式中p
链条节距：
链轮齿数
滚子直径：
“内节内宽
本标准由吉林工业大学链传动研究所负责起草，辽阳链条厂、齐齐哈尔链条厂参加起草。本标准主要起草人何文地、曹永清、赵塞良、天才、杨志刚、土殊华。276
