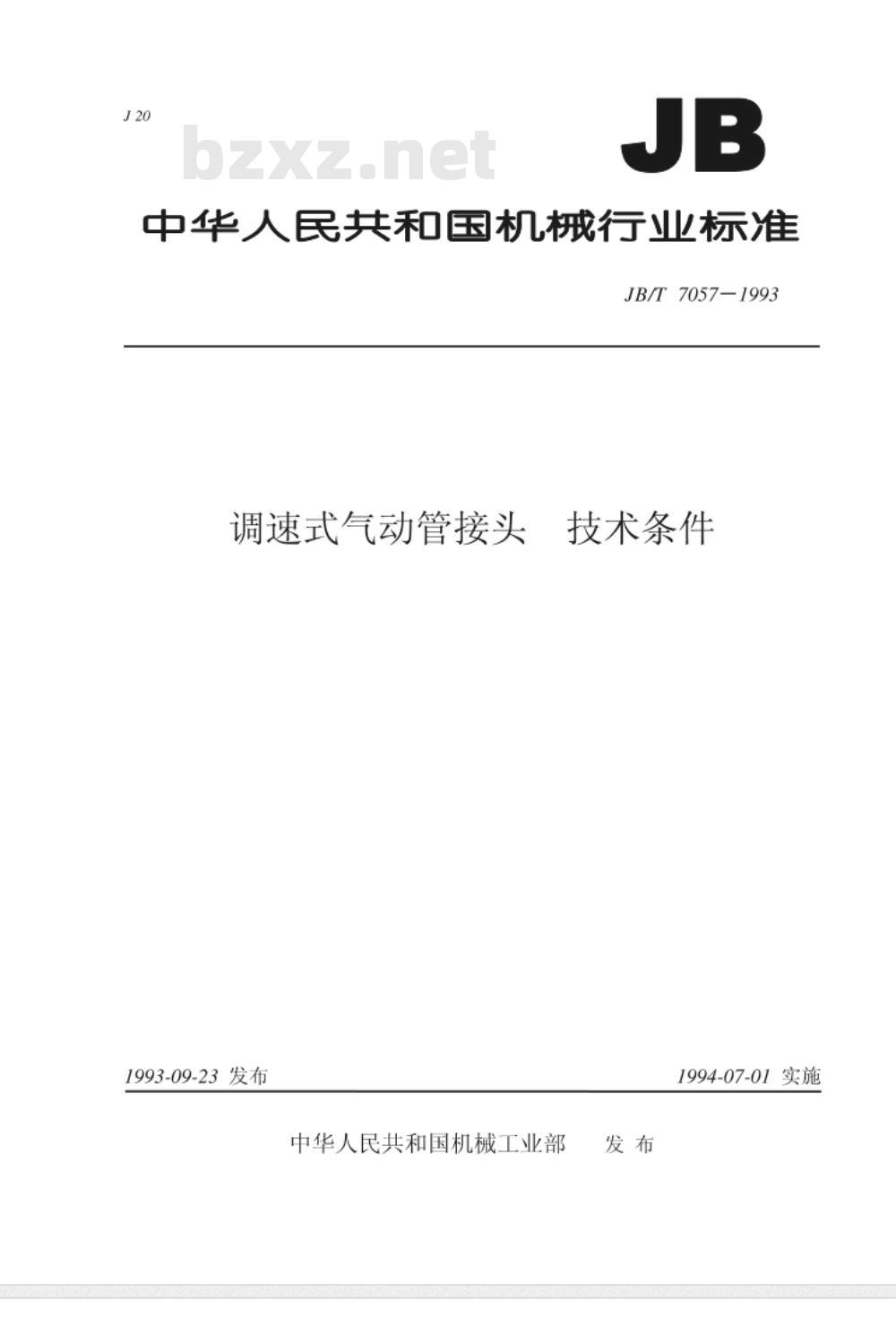

中华人民共和国机械行业标准
JB/T7057-1993
调速式气动管接头
1993-09-23发布
技术条件
1994-07-01实施
中华人民共和国机械工业部

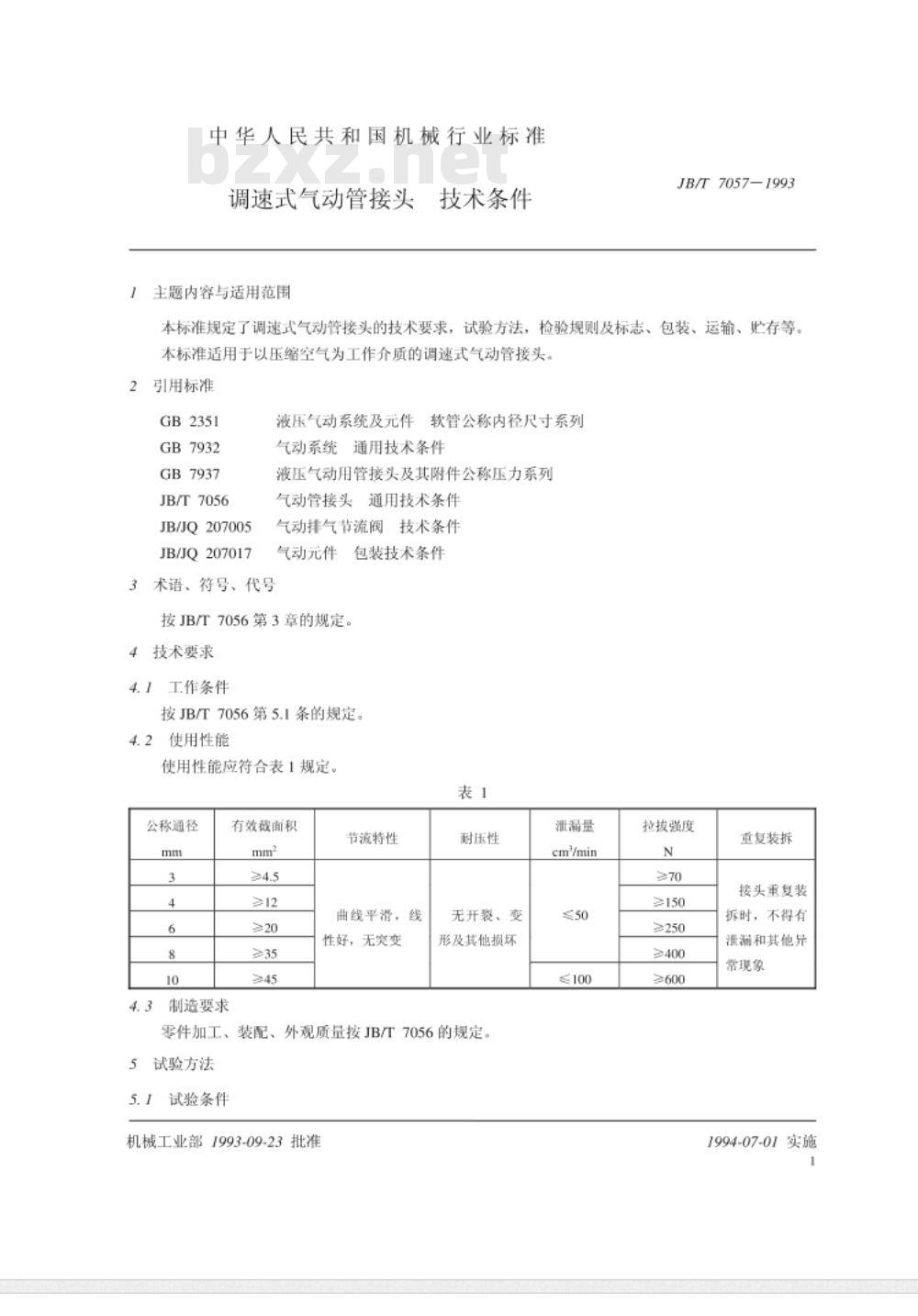

中华人民共和国机械行业标准
调速式气动管接头
主题内容与适用范围
技术条件
JB/T7057-1993
本标准规定了调速式气动管接头的技术要求，试验方法，检验规则及标志、包装、运输、贮存等。本标准适用于以压缩空气为工作介质的调速式气动管接头。引用标准
GB2351
GB7932
GB7937
JB/T7056
JB/JQ207005
JB/JQ207017Www.bzxZ.net
术语、符号、1
液压气动系统及元件
软管公称内径尺寸系列
气动系统通用技术条件
液压气动用管接头及其附件公称压力系列气动管接头通用技术条件
气动排气节流阀技术条件
气动元件包装技术条件
按JB/T7056第3章的规定。
技术要求
4.1工作条件
按JB/T7056第5.1条的规定。
使用性能
使用性能应符合表1规定。
公称通径
有效截面积
制造要求
节流特性
曲线平潜，线
性好，无突变
耐压性
无开裂、变
形及其他损坏
零件加工、装配、
外观质量按JB/T7056的规定。
试验方法
试验条件
机械工业部1993-09-23批准
泄漏量
cm/min
≤100
拉拔强度
≥250
≥400
≥600
重复装拆
接头重复装
拆时，不得有
泄漏和其他异
常现象
1994-07-01实施

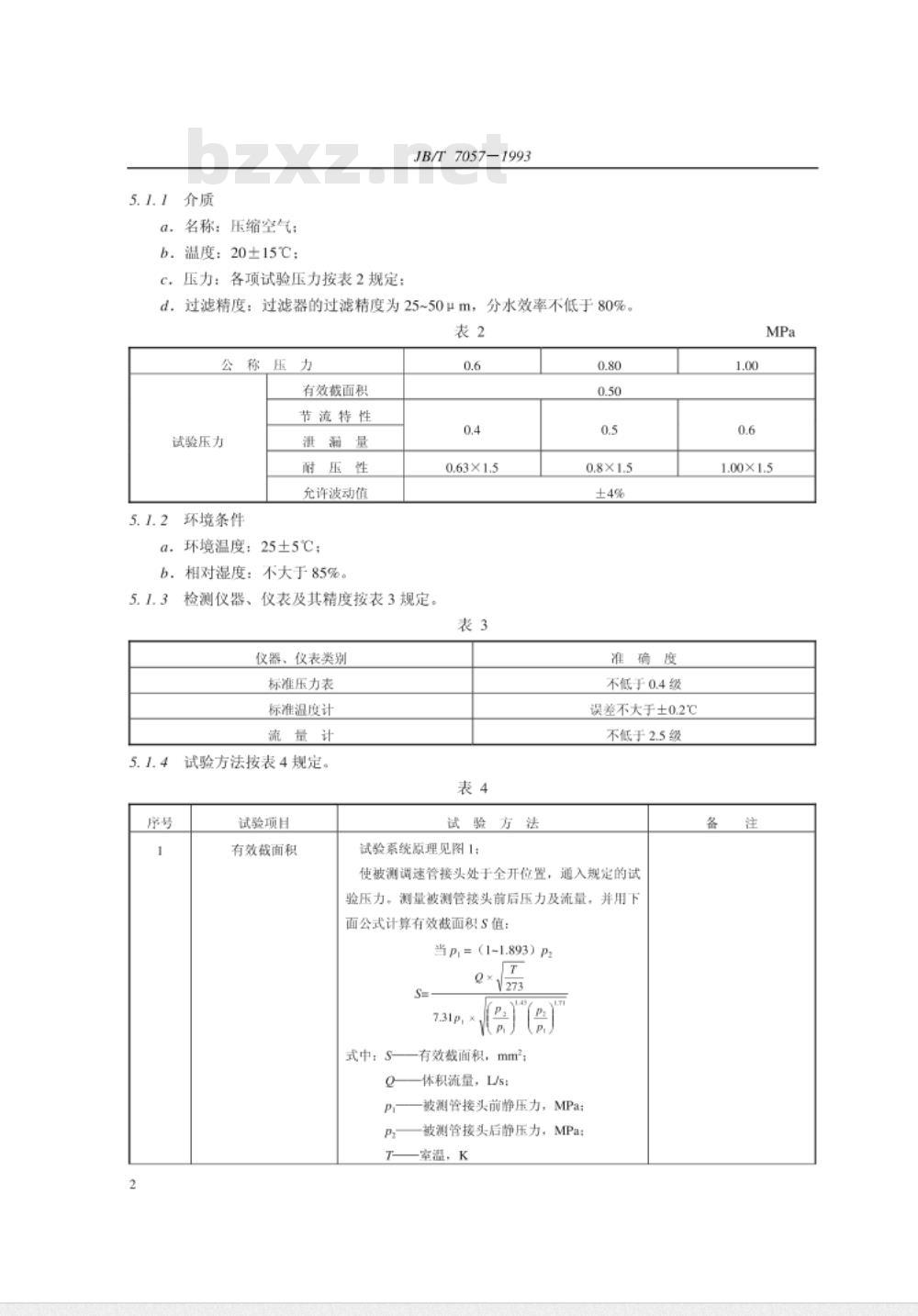

5.1.1介质
名称：压缩空气；
温度：20±15℃；
压力：各项试验压力按表2规定：JB/T7057-1993
过滤精度：过滤器的过滤精度为25~50μm，分水效率不低于80%。
公称压力
有效截面积
节流特性
试验压力
环境条件
滑漏量
耐压性
允许波动值
a.环境温度：25土5℃；
相对湿度：不大于85%。
检测仪器、仪表及其精度按表3规定5. 1.3
仪器、仪表类别
标准压力表
标准湿度计
流量计
试验方法按表4规定。
试验项目
有效截面积
0.63×1.5
试验方法
试验系统原理见图1：
准确度
不低于0.4级
误差不大于±0.2℃
不低于2.5级
使被测调速管接头处于全开位置，通入规定的试验压力。测量被测管接头前后压力及流量，并用下面公式计算有效截面积S值：
当p:=（1-1.893）p2
Q×273
式中：S——有效裁面积，mm2；Q—体积流量，L/s:
Pi——被测管接头前静压力，MPa：P—被测管接头后静压力，MPa：—室温，K
1.00×1.5
试验项目
节流特性
耐压性
拉拨强度
重复装拆试验
外观质量
JB/T7057-1993

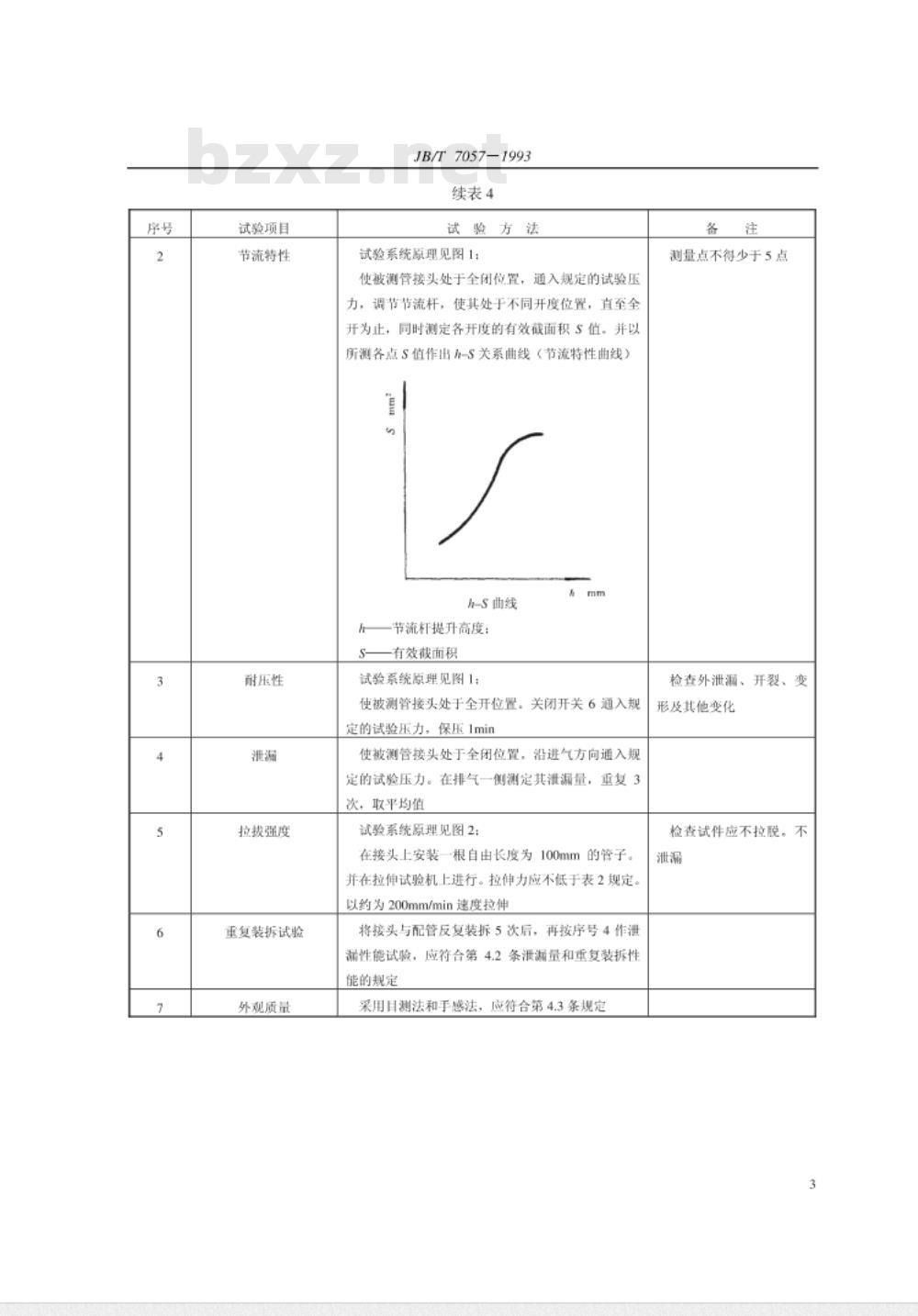

续表4
试验方法
试验系统原理见图1：
使被测管接头处于全闭位置，通入规定的试验压力，调节节流杆，
使其处于不同开度位置，直至全开为止，同时测定各开度的有效截面积S值。并以所测各点S值作出-S关系曲线（节流特性曲线）h-S 曲线
节流杆提升高度：
S——有效截面积
试验系统原理见图1；
使被测管接头处于全开位置。关闭开关6通入规定的试验压力，保压1min
使被测管接头处于全闭位置，沿进气方向通入规定的试验压力。在排气一侧测定其漫漏量，重复3次，取平均值
试验系统原理见图2：
在接头上安装一根自由长度为100mm的管子。并在拉伸试验机上进行。拉伸力应不低于表2规定。以约为200mm/min速度拉伸
将接头与配管反复装拆5次后，再按序号4作油漏性能试验，应符合第4.2条漏量和重复装拆性能的规定
采用目测法和手感法，！
应符合第4.3条规定
测量点不得少于5点
检查外泄漏、开裂、变
形及其他变化
检查试件应不拉脱。不
检验规则
JB/T 7057-1993

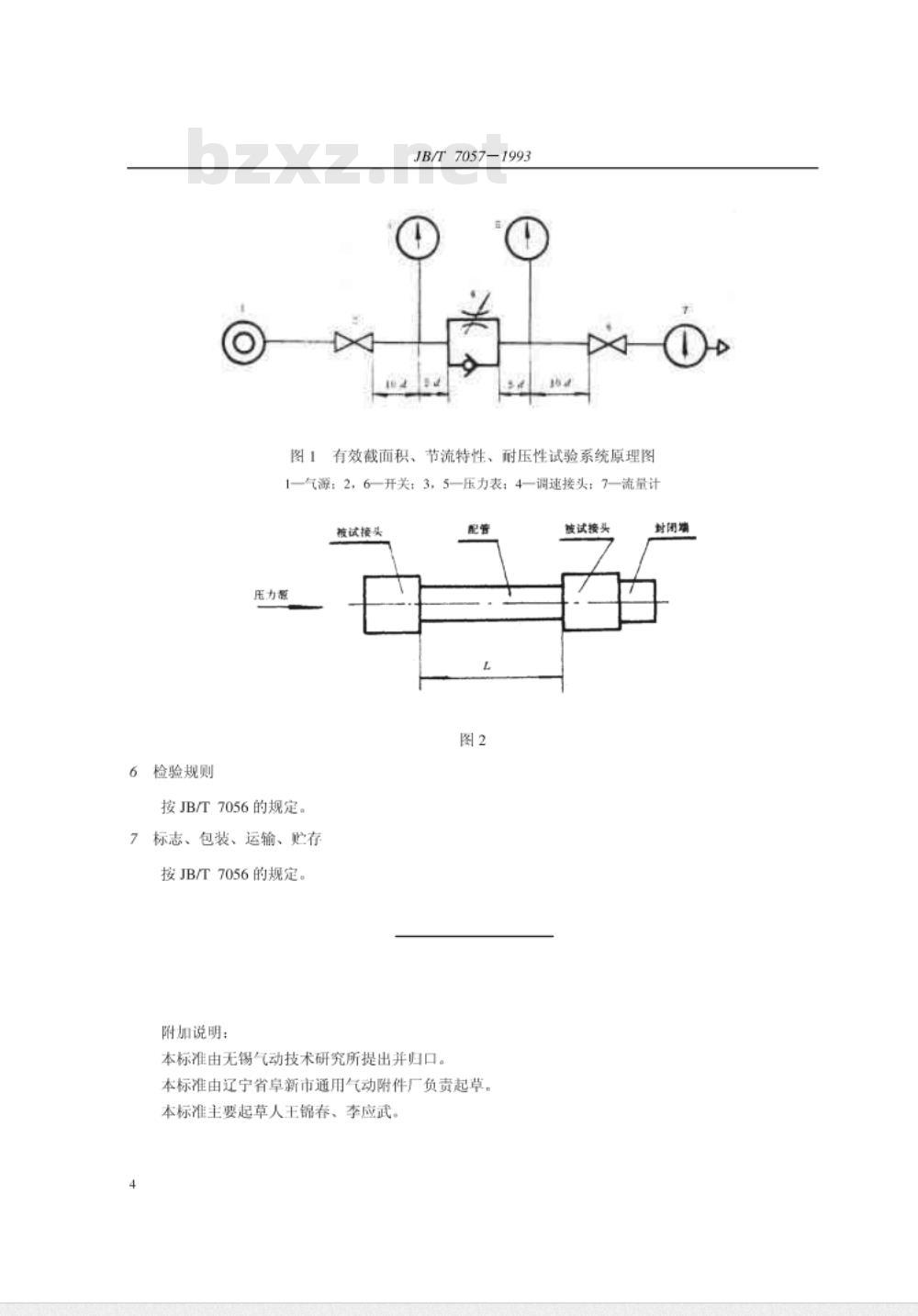

图1有效截面积、节流特性、耐压性试验系统原理图1—气源：2，6—开关：3，5—压力表：4—调速接头：7—流量计校试接头
压力题
按JB/T7056的规定。
7标志、包装、运输、贮存
按JB/T7056的规定。
附加说明：
本标准由无锡气动技术研究所提出并归口。配管
本标准由辽宁省阜新市通用气动附件厂负责起草。本标准主要起草人王锦春、李应武。皱试接头
封闭端
JB/T7057-1993
中华人民共和国
机械行业标准
调速式气动管接头技术条件
JB/T 70571993
机械科学研究院出版发行
机械科学研究院印剧
（北京首体南路2号
邮编100044）
开本880×1230
印张1/2
字数8,000
1994年5月第一版
1994年5月第一次印刷
印数1-500
定价3.00元
