【机械行业标准(JB)】 KB系列过电压保护用两极晶闸管

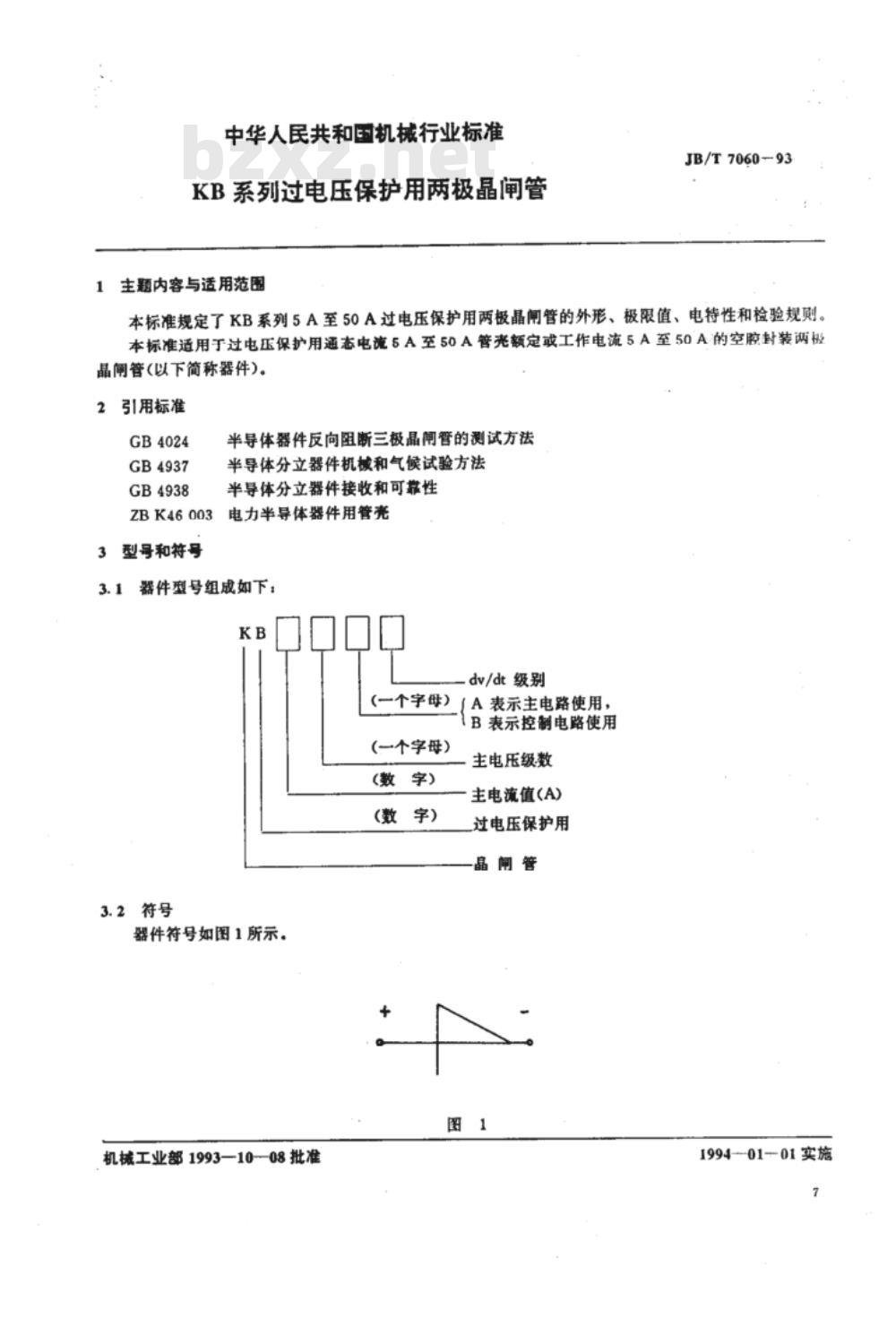

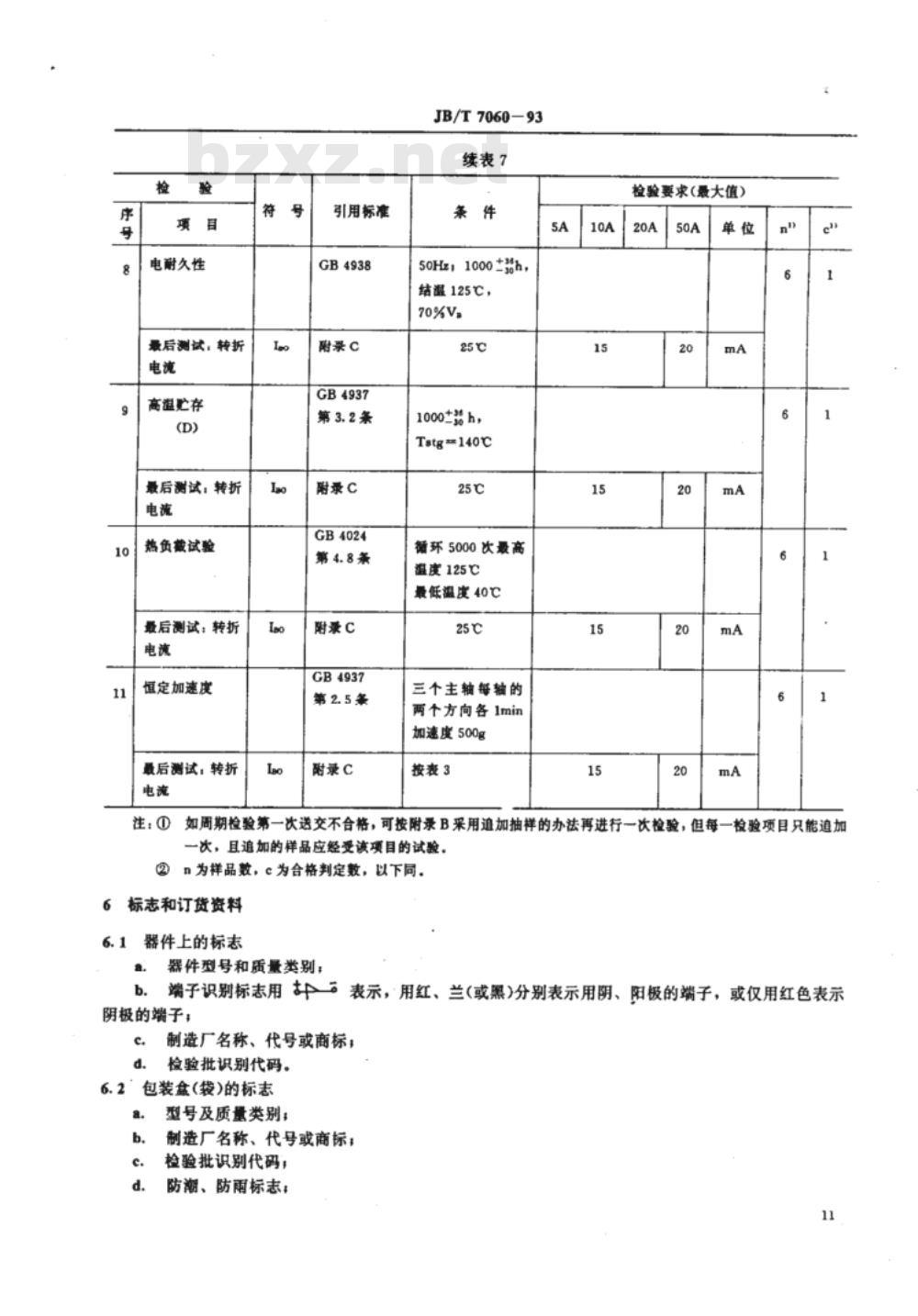

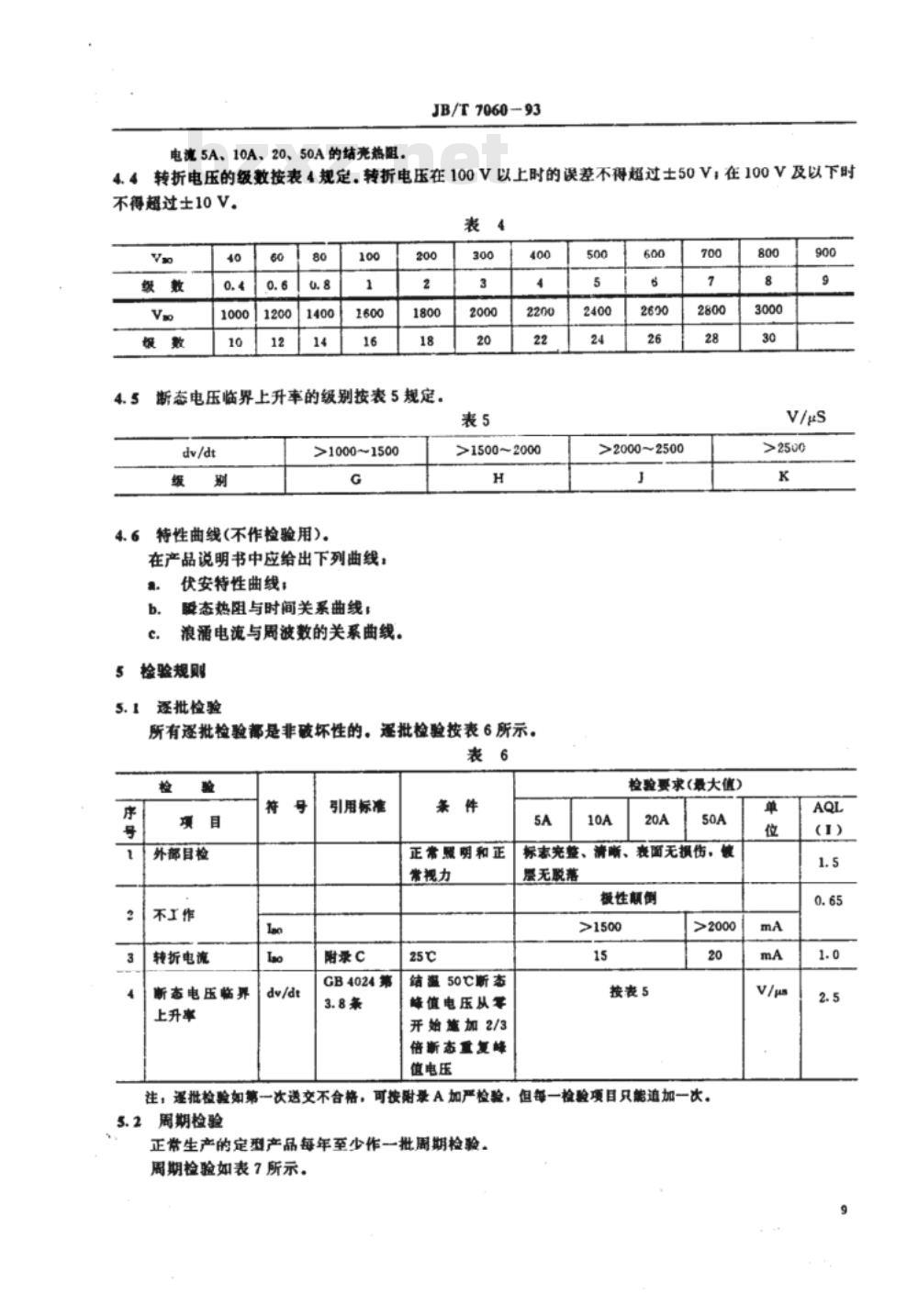

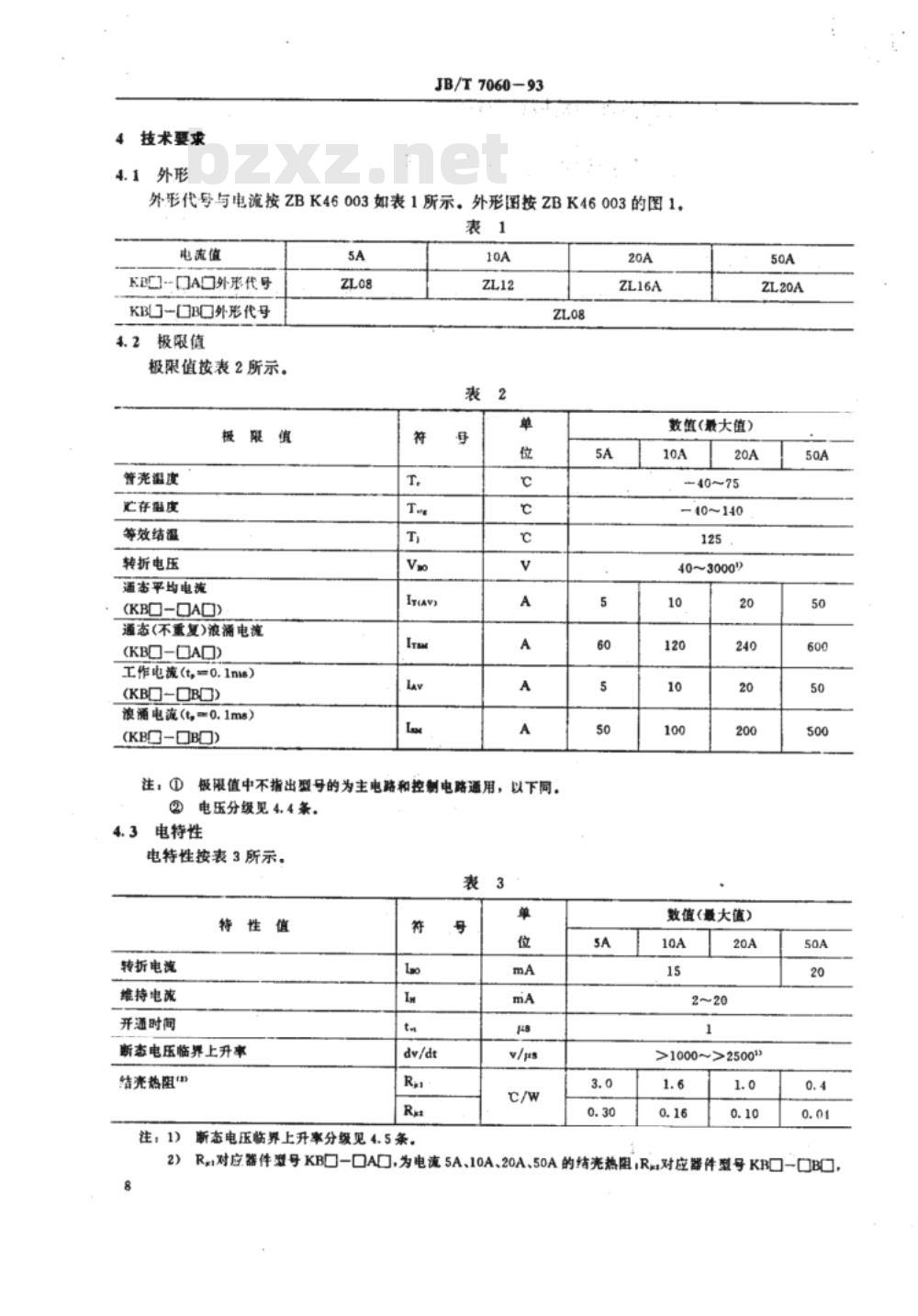

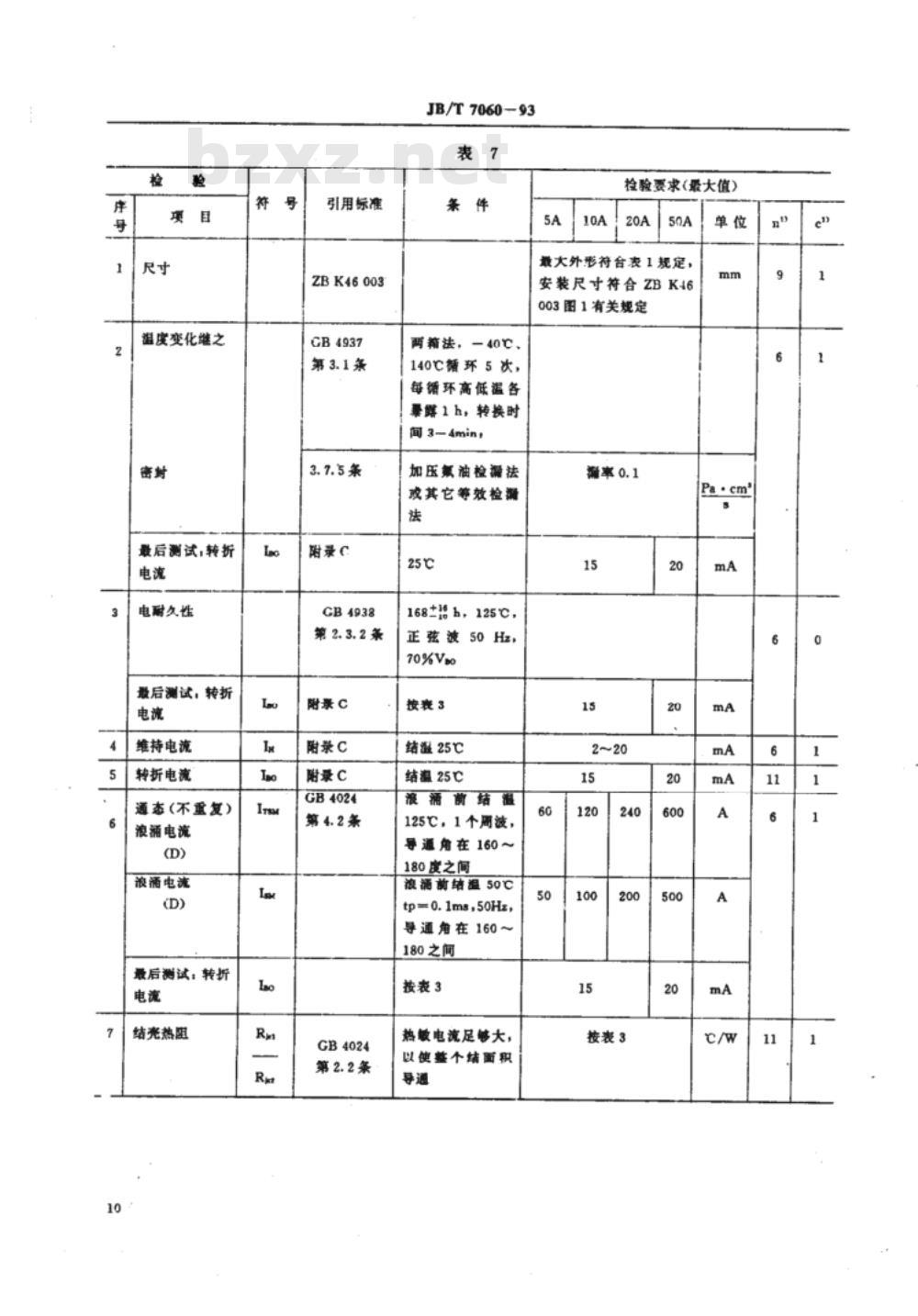

中华人民共和国机械行业标准 KB系列过电压保护用两极晶闸管 JB/T7060-93 1 主题内容与适用范围 本标准规定了KB系列5A至50A过电压保护用两极晶闸管的外形、极限值、电待性和检验规则。本标准适用于过电压保护用通态电流5A至50A管壳额定或工作电流5A至50A的空腔封装两极晶闸管（以下简称器件）。 2 引用标准 - GB4024 - GB4937 - GB4938 - ZBK46003 电力半导体器件用管壳 3 型号和符号 器件型号由以下部分组成： - KB（主电路使用） - dv/dt 级别（一个字母） - 主电压级数（一个数字） - 主电流值（A）（一个数字） 器件符号如图1所示。 4 技术要求 4.1 外形 外形代号与电流按ZBK46003标准见表1，外形图按ZBK46003的图1。 表1：外形代号与电流对应关系 - KBC：门A口外形代号 - KBL：口B外形代号 4.2 极限值 极限值按表2所示。 表2：极限值 - 管壳温度 - 汇存温度 - 等效结温 - 转折电压 - 通态平均电流（A） - 通态（不重复）浪涌电流（A） 4.3 电待性 电待性按表3所示。 表3：电待性值 - 转折电流（mA） - 维持电流（mA） - 开通时间（μs） - 断态电压临界上升率（V/μs） - 结壳热阻（C/W） 4.4 转折电压的级数按表4规定。转折电压在100V以上时的误差不得超过±50V；在100V及以下时不得超过±10V。 4.5 断态电压临界上升率的级别按表5规定。 5 检验规则 5.1 序号：逐批检验 所有逐批检验都是非破坏性的。逐批检验按表6所示。 表6：逐批检验项目 - 外部目检 - 不工作转折电流 - 断态电压临界上升率 - 引用标准：GB4024第3.8条 附录C：检验要求 - 外观要求：整洁、清晰，表面无损坏，涂层无脱落 - 极性检查：无颠倒 以上为本标准的技术要求和检验规则，适用于5A至50A的过电压保护用两极晶闸管。
