【机械行业标准(JB)】 变压器用压力释放阀

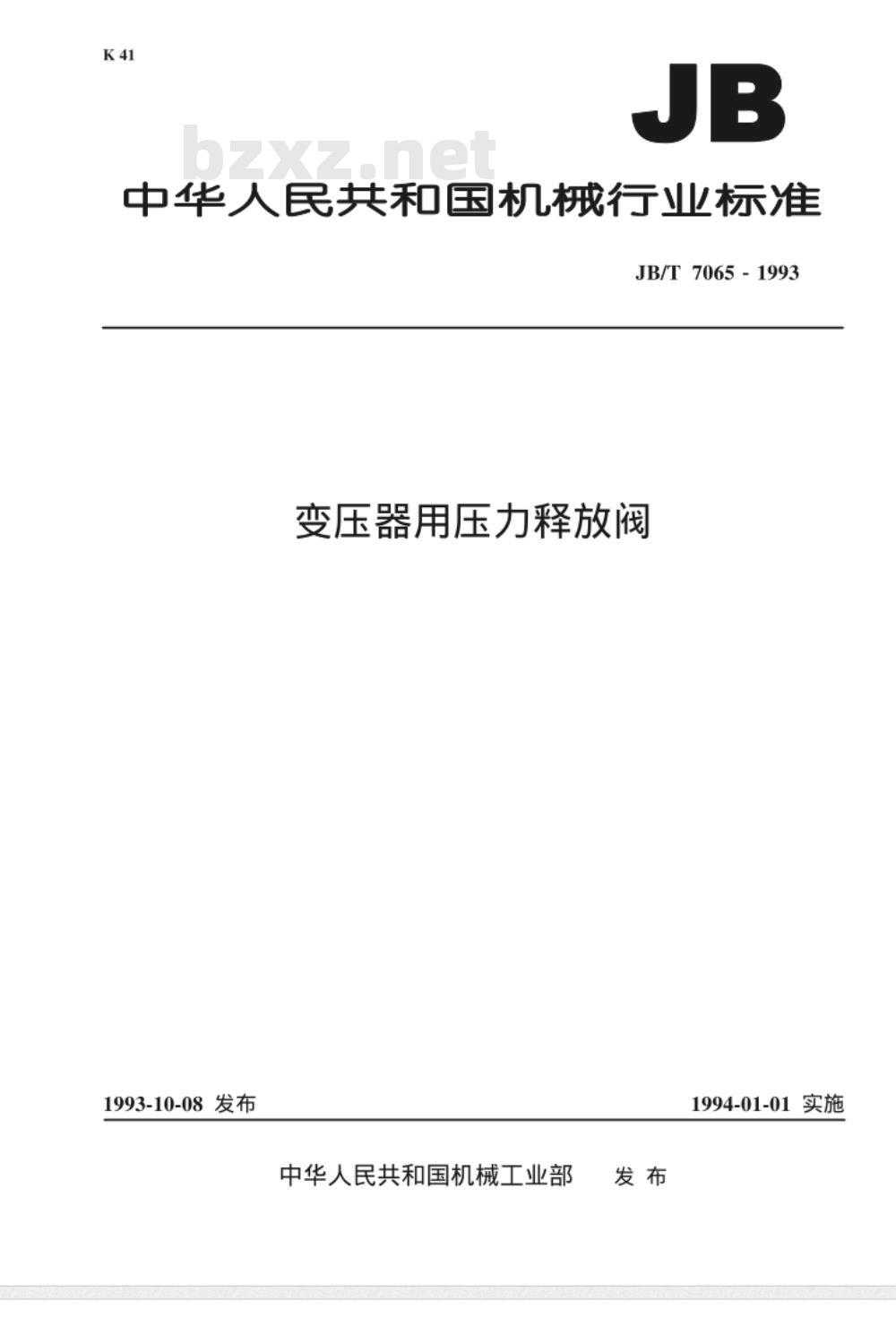

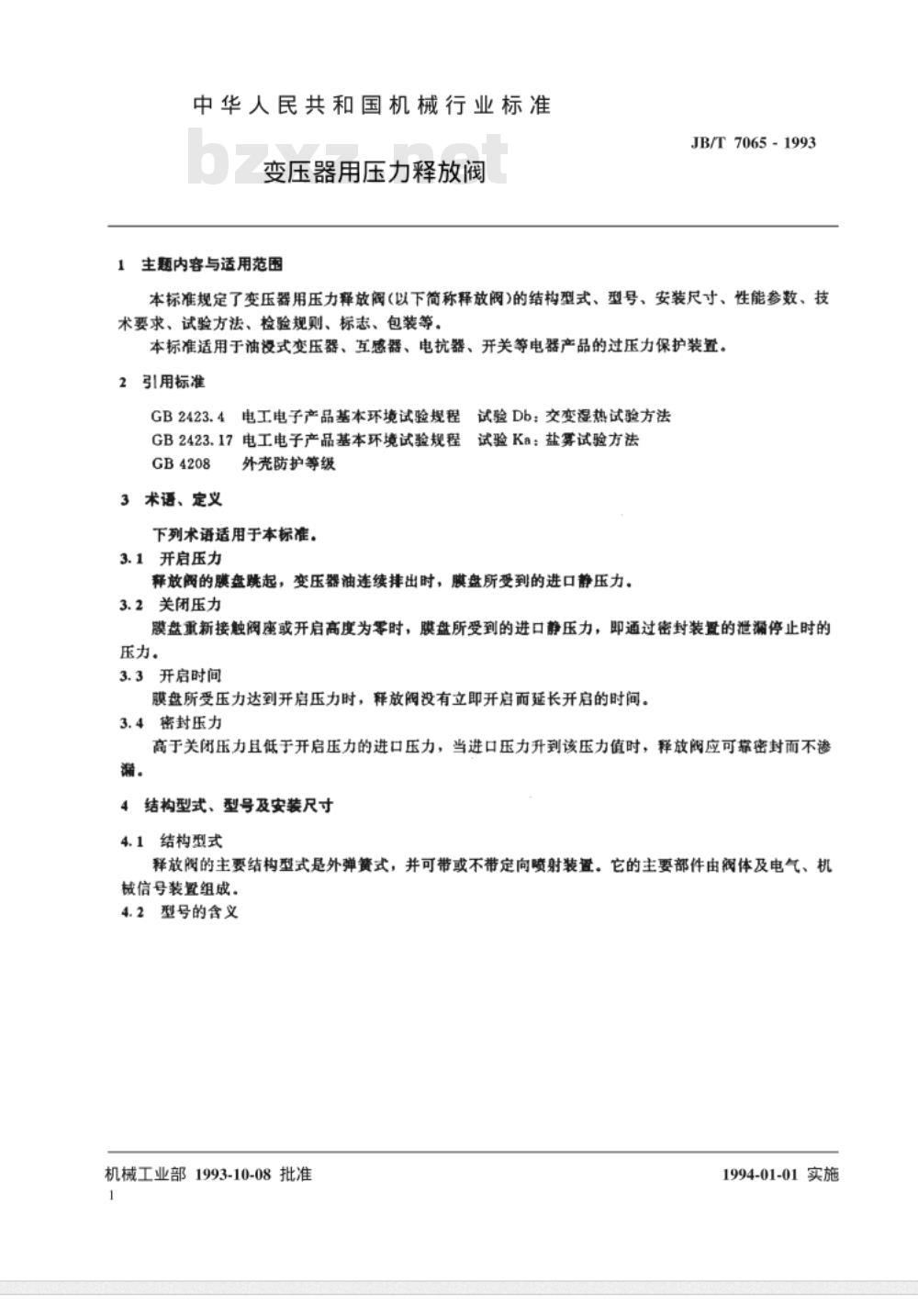

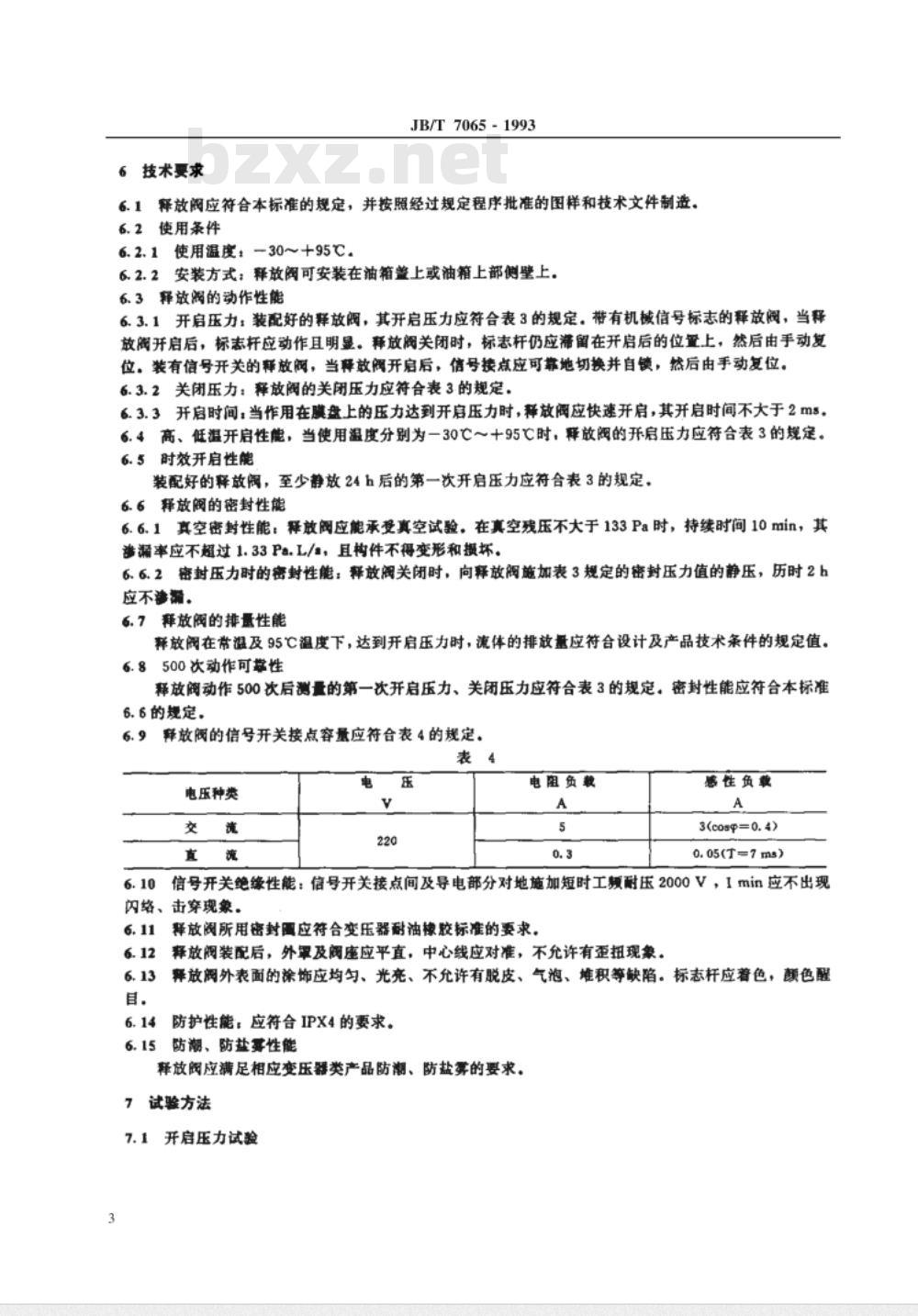

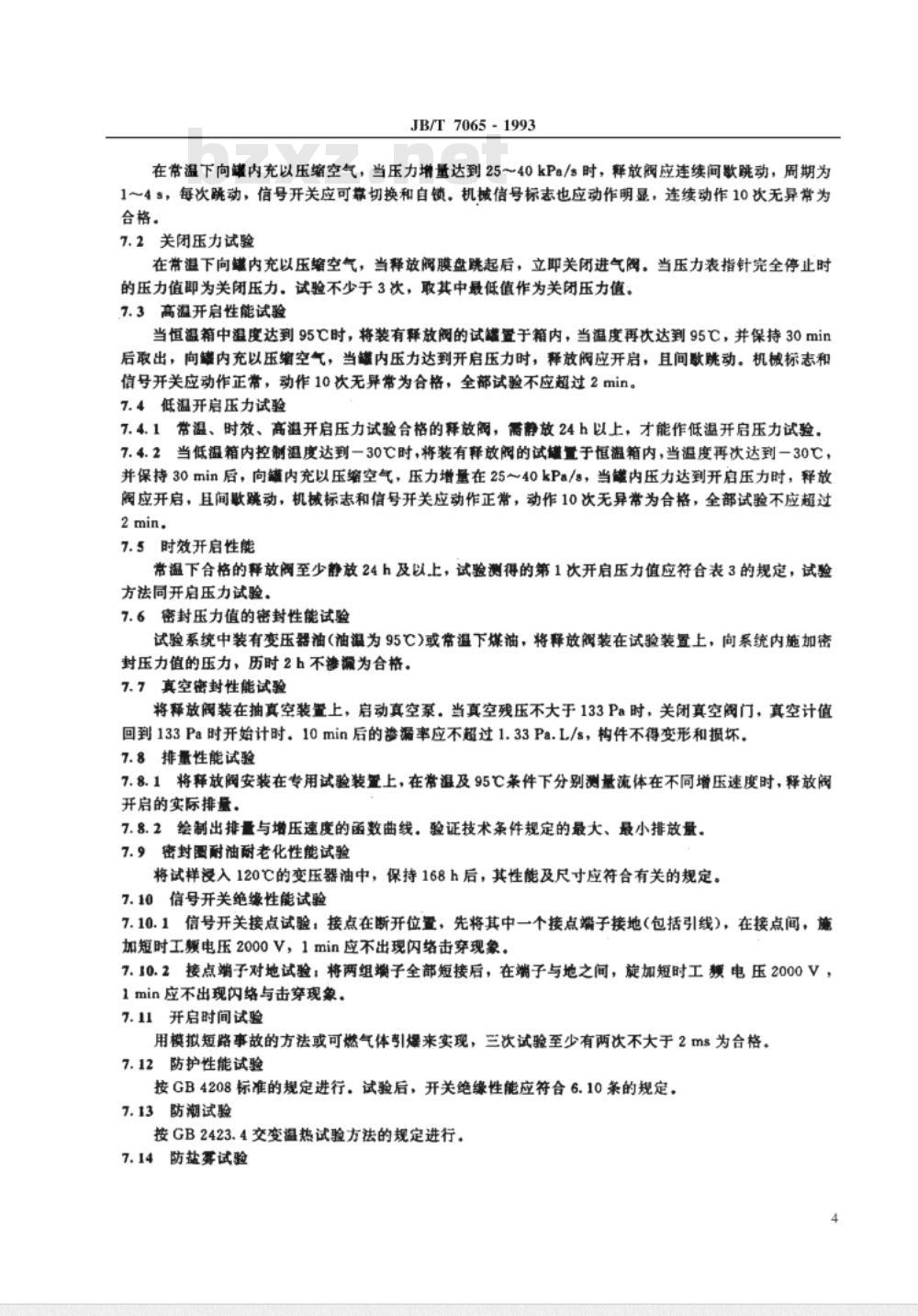

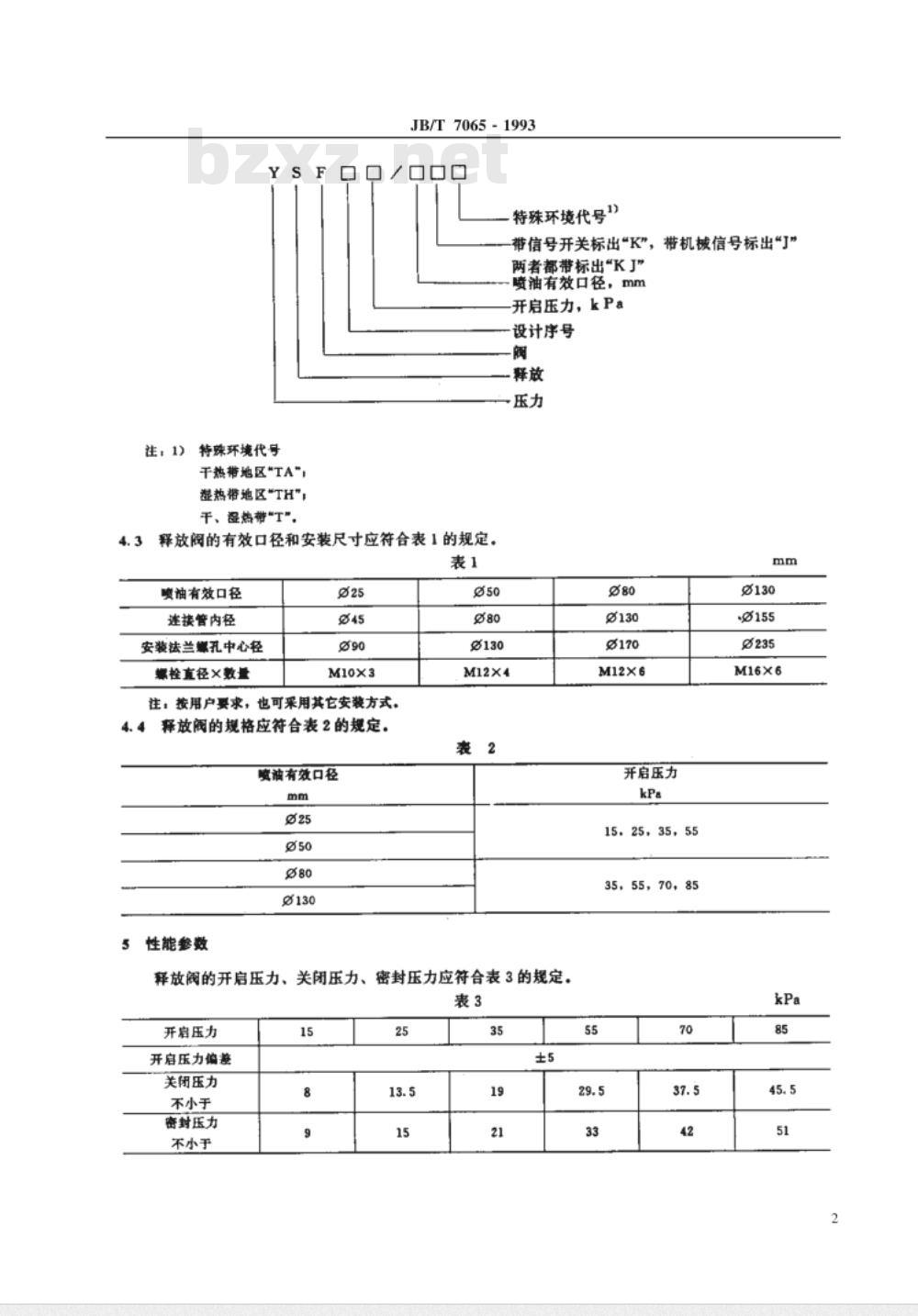

中华人民共和国机械行业标准 JB/T7065-1993 变压器用压力释放阀 1993-10-08 发布 1994-01-01 实施 1 主题内容与适用范围 本标准规定了变压器用压力释放阀（以下简称释放阀）的结构型式、型号、安装尺寸、性能参数、技术要求、试验方法、检验规则、标志、包装等。本标准适用于油浸式变压器、互感器、电抗器、开关等电器产品的过压力保护装置。 2 规范性引用文件 GB2423.4 电工电子产品基本环境试验规程，GB2423.17 电工电子产品基本环境试验规程，GB4208 3 术语、定义 3.1 开启压力：释放阀的膜盘跳起，变压器油连续排出时，膜盘所受到的进口静压力。 3.2 关闭压力：膜盘重新接触阀座或开启高度为零时，膜盘所受到的进口静压力，即通过密封装置的泄漏停止时的压力。 3.3 开启时间：膜盘所受压力达到开启压力时，释放阀没有立即开启而延长开启的时间。 3.4 密封压力：高于关闭压力且低于开启压力的进口压力，当进口压力升到该压力值时，释放阀应可靠密封而不渗漏。 4 结构型式、型号及安装尺寸 4.1 结构型式：释放阀的主要结构型式是外弹簧式，并可带或不带定向喷射装置。它的主要部件由阀体及电气、机械信号装置组成。 4.2 型号的含义：特殊环境代号：S - 干热带地区，TA - 湿热带地区，TH - 干湿热带；带信号开关标出“K”，带机械信号标出“J”，两者都带标出“KJ”。 4.3 喷油有效口径：根据用户要求，喷油有效口径和安装尺寸应符合表1的规定。 5 性能参数 密封压力应符合表3的规定，释放阀的开启压力、关闭压力等性能指标应符合标准要求。 6 技术要求 6.1 释放阀应符合本标准的规定，并按照经过规定程序批准的图样和技术文件制造。 6.2 使用条件： 6.2.1 使用温度：-30~+95℃； 6.2.2 安装方式：释放阀可安装在油箱上或油箱上部侧壁上。 6.3 释放阀的动作性能： 6.3.1 开启压力：装配好的释放阀，其开启压力应符合表3的规定，带有机械信号标志的释放阀，当释放阀开启后，标志杆应动作且明显；释放阀关闭时，标志杆仍应滞留在开启后的位置上。 6.3.2 关闭压力：释放阀的关闭压力应符合表3的规定。 6.3.3 开启时间：当作用在膜盘上的压力达到开启压力时，释放阀应快速开启，其开启时间不大于2ms。 6.4 高、低温开启性能：当使用温度分别为-30℃～+95℃时，释放阀的开启压力应符合表3的规定。 6.5 时效开启性能：装配好的释放阀，至少静放24小时后的第一次开启压力应符合表3的规定。 6.6 释放阀的密封性能： 6.6.1 真空密封性能：释放阀应能承受真空试验，在真空残压不大于133Pa时，持续时间10min，其渗漏率应不超过1.33Pa·L/s，且构件不得变形和损坏； 6.6.2 密封压力时的密封性能：释放阀关闭时，向释放阀施加表3规定的密封压力值的静压，历时2小时应不渗漏。 6.7 释放阀的排量性能：释放阀在常温及95℃下，达到开启压力时，流体的排放量应符合设计及产品技术条件的规定值。 6.8 500次动作可行性：释放阀动作500次后测量的第一次开启压力、关闭压力应符合表3的规定，密封性能应符合标准要求。
