【机械行业标准(JB)】 半导体变流器联结的标志代号

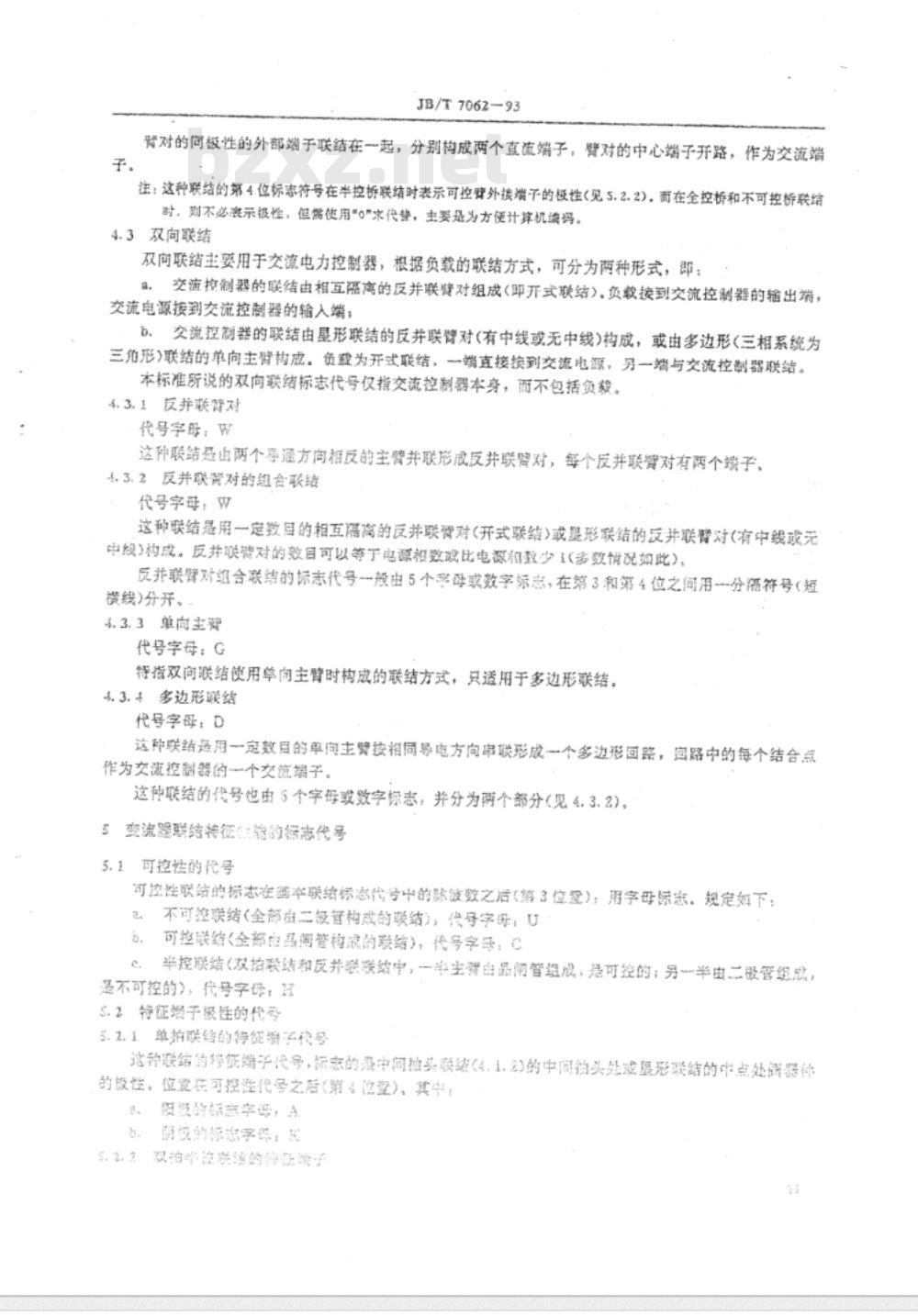

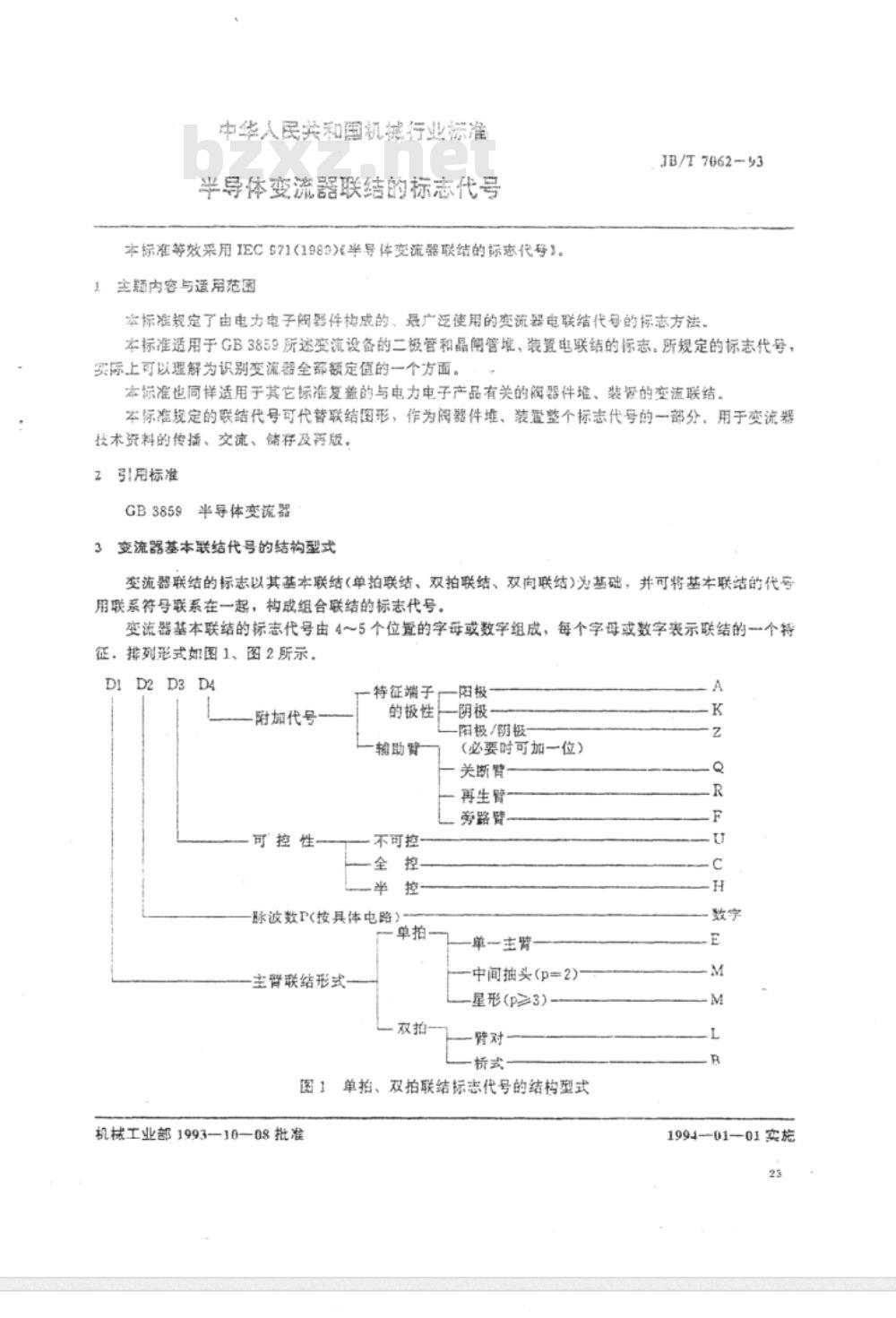

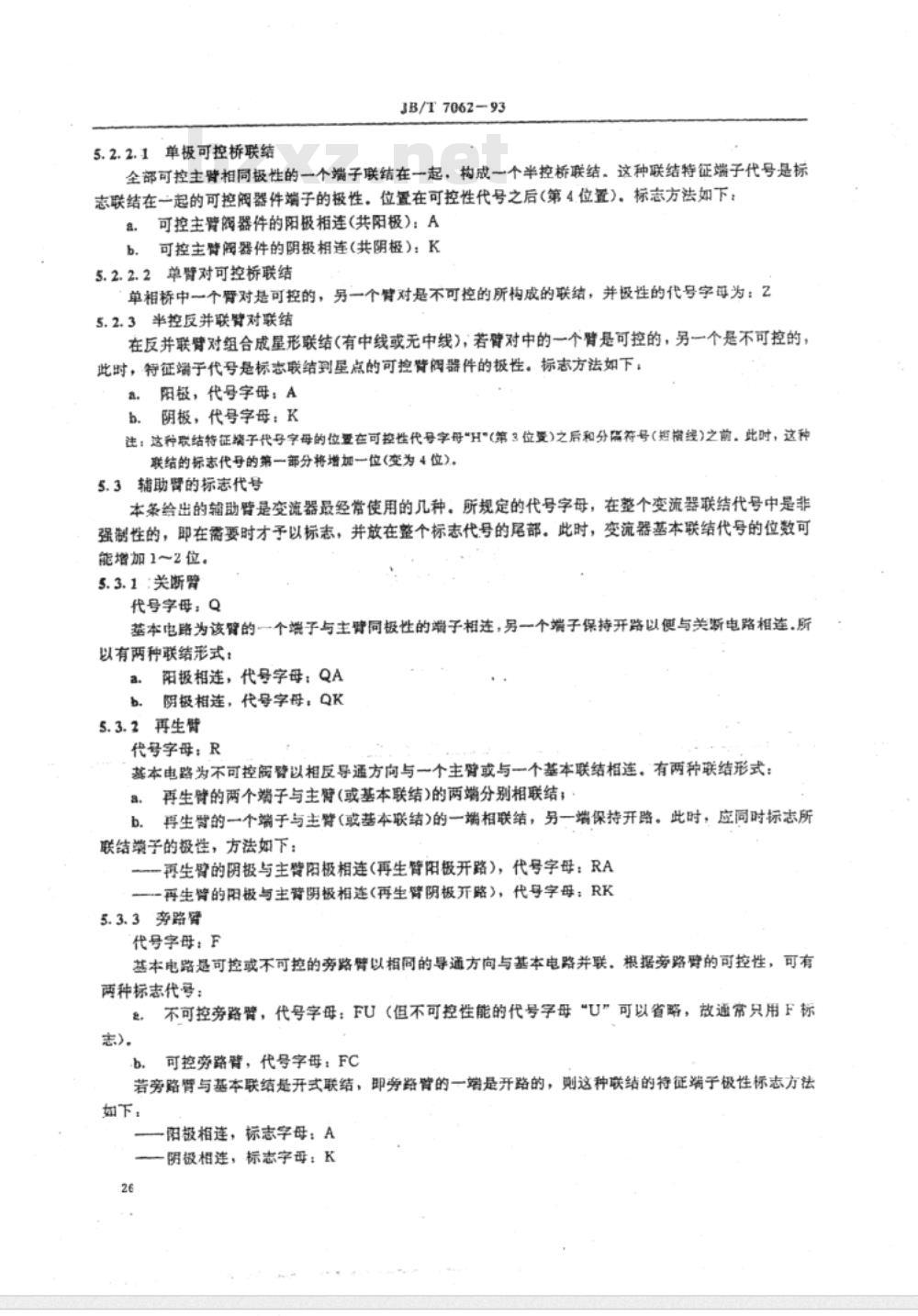

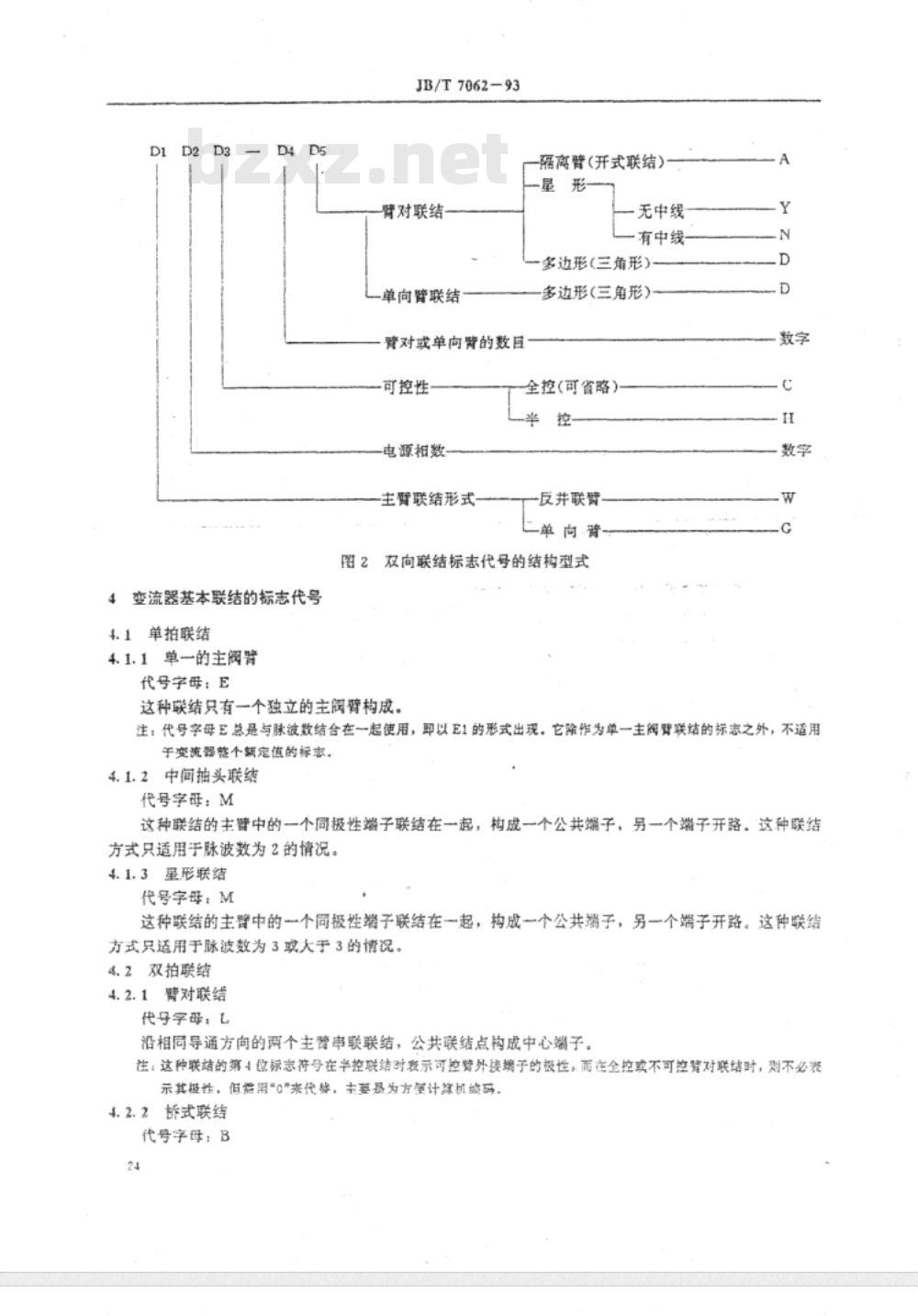

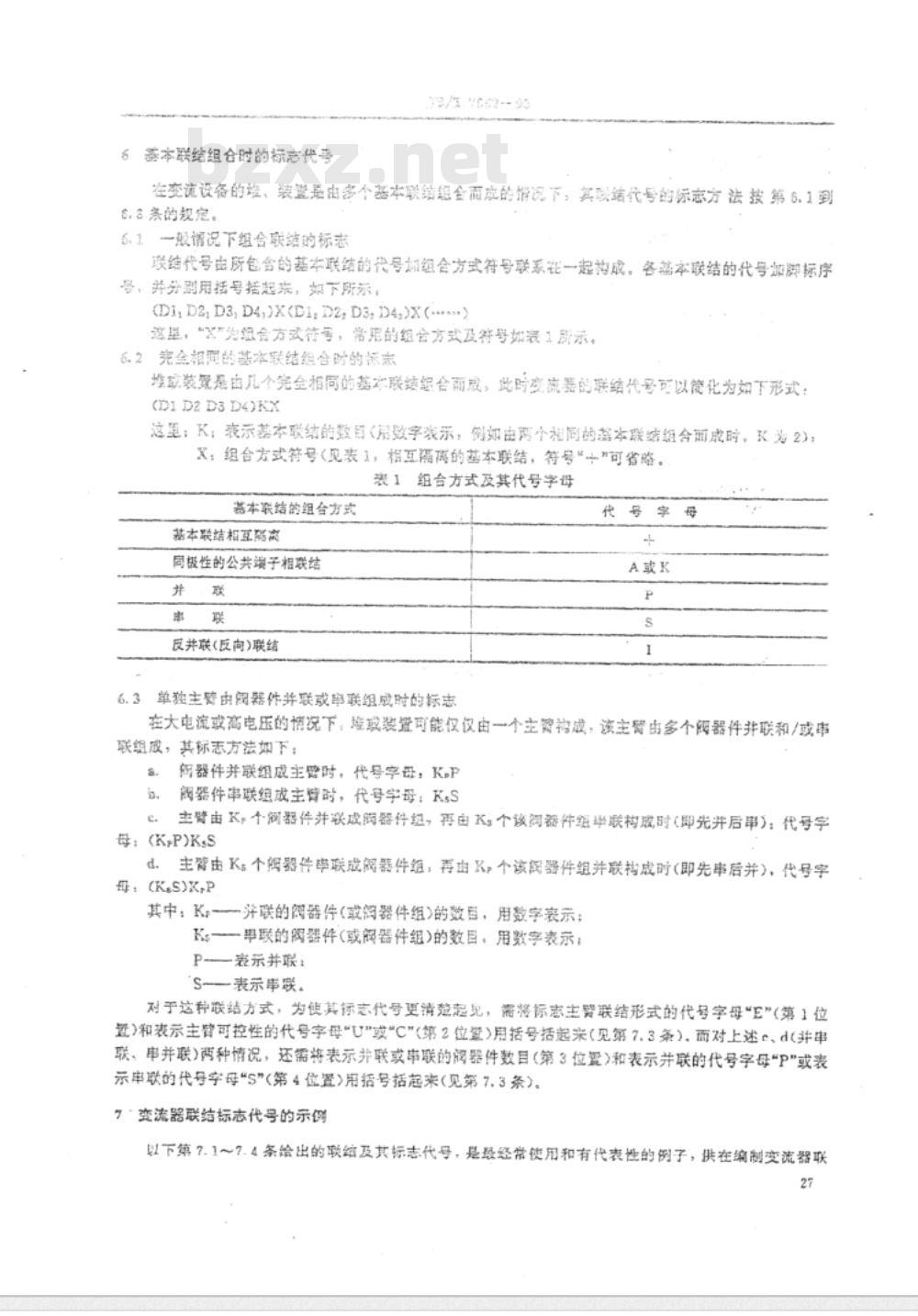

中华人民共和国机械行业标准 JB/T 7062-93 半导体变流器联结的标志代号 本标准等效采用IECS71(1989) 半导体变流器联结的标志代号。本标准规定了由电力电子器件构成的、最广泛使用的变流器电联结代号的标志方法。适用于GB3859所规定变流设备的二极管和晶闸管堆、装置电联结的标志。所规定的标志代号，实际上可以理解为识别变流器全部额定值的一个方面。此标准同样适用于其他标准涉及的电力电子产品有关的阀器件堆、装置的变流联结。联结代号可代替联结图形，作为变流器件堆、装置整个标志代号的一部分，用于变流器技术资料的传播、交流、储存及再版。 2 规范性引用文件 GB3859 半导体变流器 3 变流器基本联结代号的结构型式 变流器联结的标志以其基本联结（单拍联结、双拍联结、双向联结）为基础，并可将基本联结的代号用联系符号组合成组合联结的标志代号。变流器基本联结的标志代号由4～5个位置的字母或数字组成，每个字母或数字表示联结的一个特征，排列形式如图1、图2所示。 附加代号: 可控性、特征端子、阳极的极性、阴极、辅助臂、不可控、全控、半控、脉波数P、主臂联结形式、关断臂、再生臂、旁路臂。 图1 单拍、双拍联结标志代号的结构型式 4 变流器基本联结的标志代号 4.1 单拍联结 4.1.1 单一主阀臂 代号字母：E 此联结只有一个独立的主阀臂构成。 4.1.2 中间抽头联结 代号字母：M 这种联结的主臂中的一个同极性端子联结在一起，构成一个公共端子，另一个端子开路，适用于脉波数为2的情况。 4.1.3 星形联结 代号字母：M 这种联结的主臂中的一个同极性端子联结在一起，构成一个公共端子，另一个端子开路，适用于脉波数为3或大于3的情况。 4.2 双拍联结 4.2.1 臂对联结 代号字母：Y 沿相同导通方向的两个主臂串联联结，公共联结点构成中心端子。 4.2.2 桥式联结 代号字母：B 子臂对的同极性的外部端子联结在一起，分别构成两个直流端子，臂对的中心端子开路，作为交流端。 4.3 双向联结 双向联结主要用于交流电力控制器，分为两种形式： - 开式联结：由相互隔离的反并联臂对组成，负载接到交流控制器的输出端，交流电源接到交流控制器的输入端。 - 星形联结的反并联臂对（有中线或无中线），或多边形（如三角形）联结的单向主臂。 5 标志代号应用 本标准所说的双向联结标志代号仅指交流控制本身，而不包括负载。 5.1 反并联臂对 代号字母：W 这种联结是出两个导通方向相反的主臂并联，形成反并联臂对，每个反并联臂对有两个端子。 5.2 反并联臂对的组合联结 代号字母：W 由一定数量的相互隔离的反并联臂对或星形联结的反并联臂对组成。
