【机械行业标准(JB)】 互感器用金属膨胀器

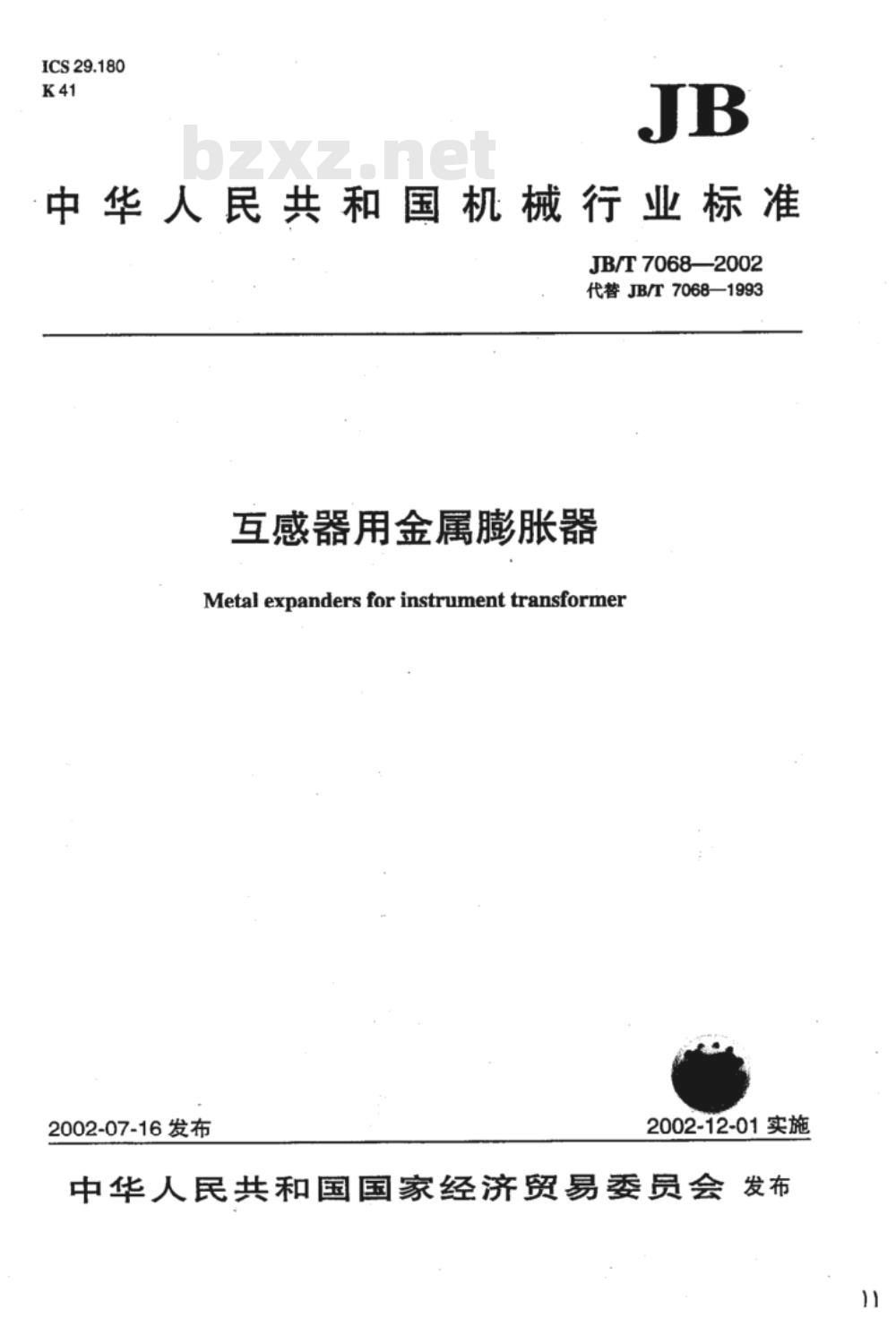

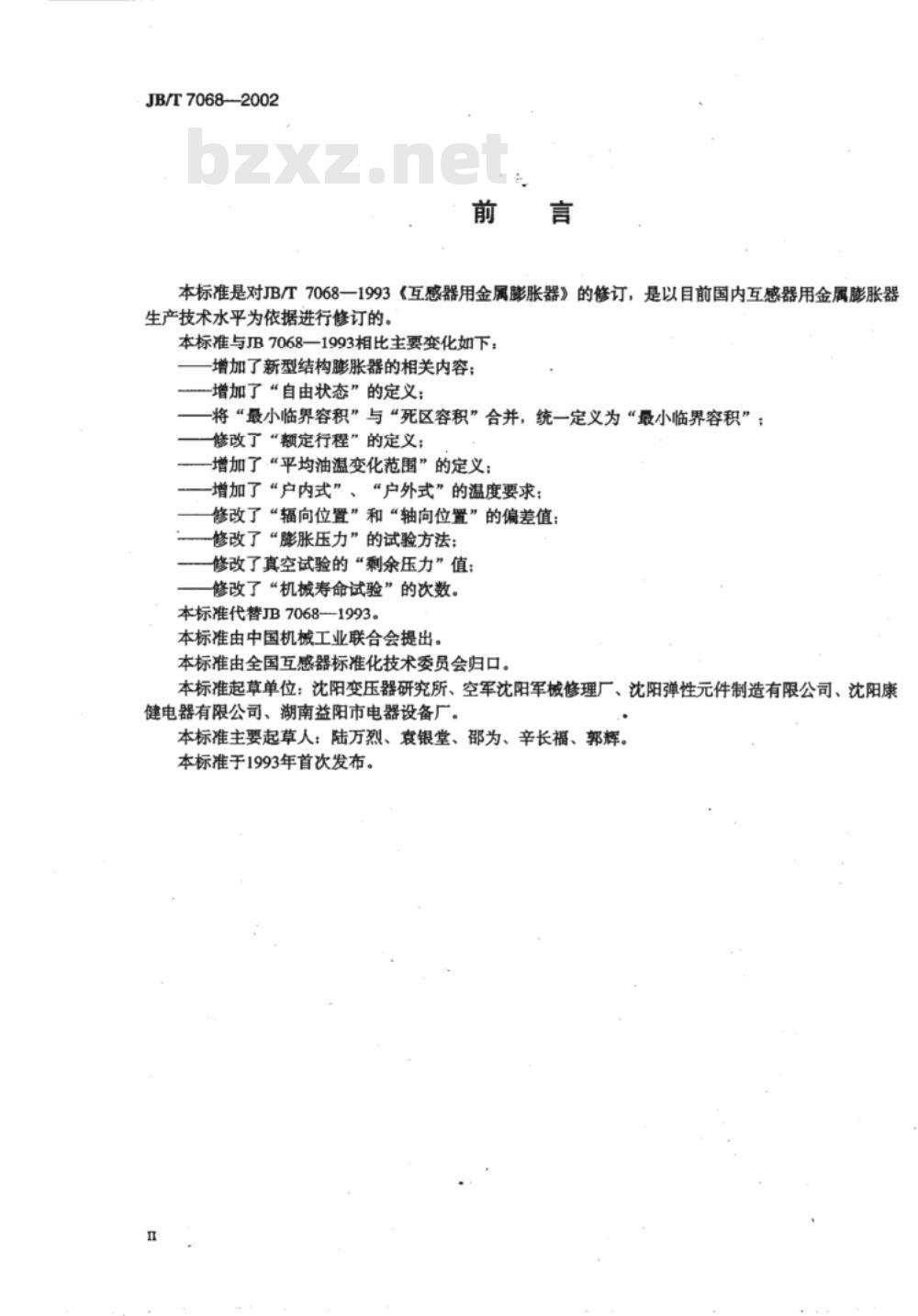

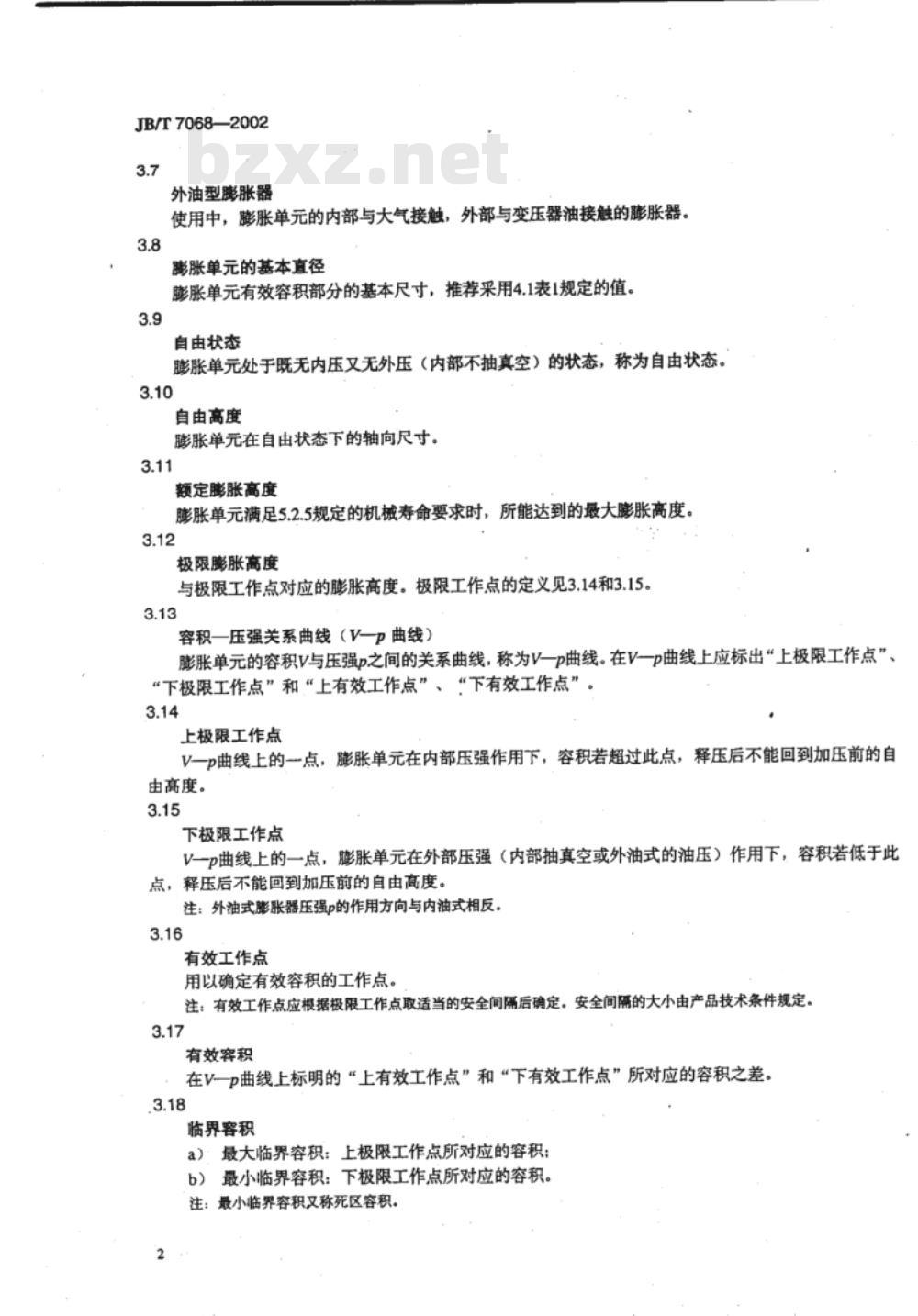

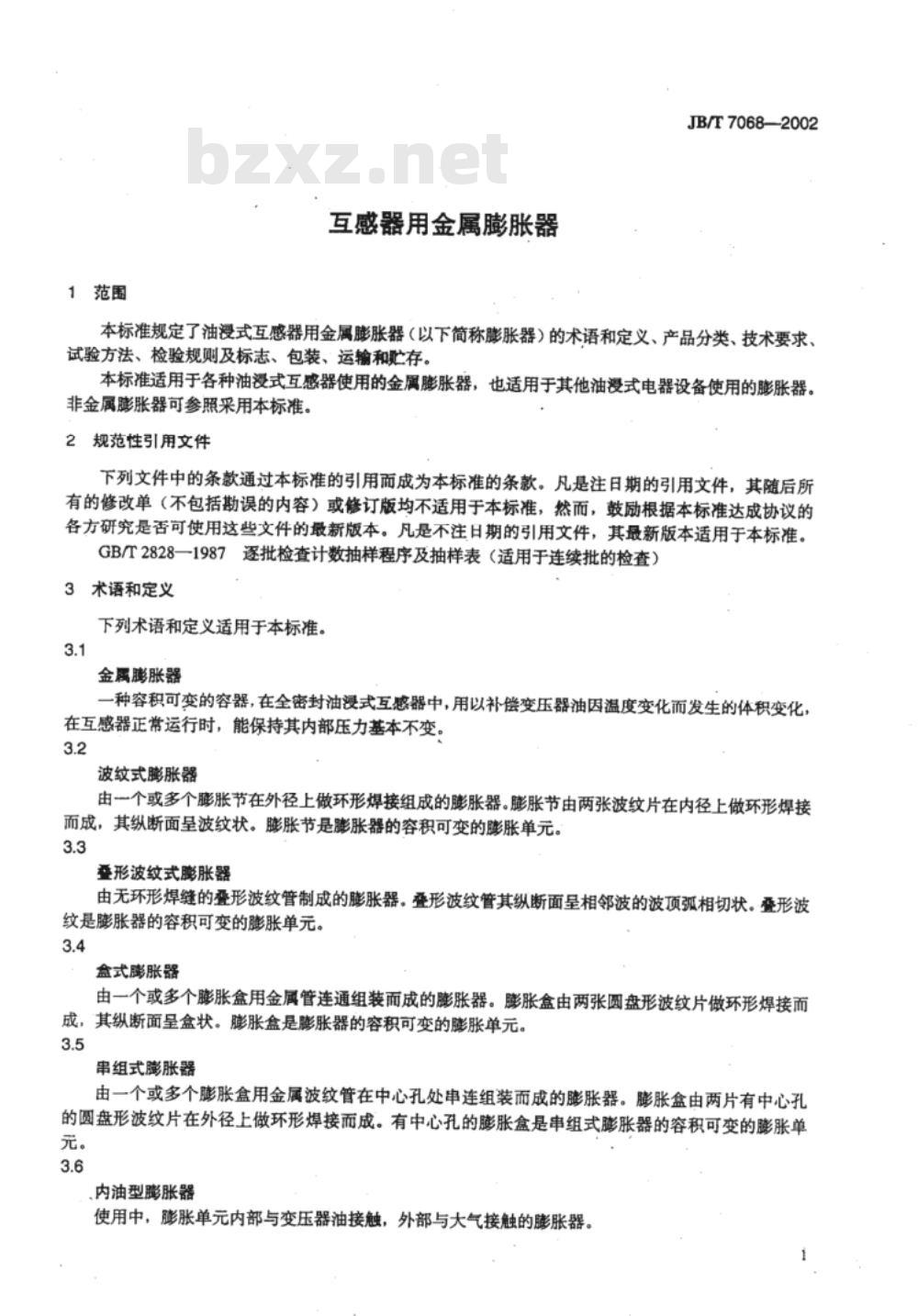

中华人民共和国机械行业标准 JB/T7068—2002 互感器用金属膨胀器 代替JB/T7068—1993 2002-07-16发布 2002-12-01实施 前言 本标准是对JB/T7068-1993《互感器用金属膨胀器》的修订，依据目前国内互感器用金属膨胀器的生产技术水平进行修订。本标准与JB/T7068-1993相比，主要变化如下：增加了新型结构膨胀器的相关内容；增加了“自由状态”的定义；将“最小临界容积”与“死区容积”合并，统一定义为“最小临界容积”；修改了“额定行程”的定义；增加了“平均油温变化范围”的定义；增加了“户内式”和“户外式”的温度要求；修改了“辐向位置”和“轴向位置”的偏差值；修改了“膨胀压力”的试验方法；修改了真空试验的“剩余压力”值；修改了“机械寿命试验”的次数。 1 范围 本标准规定了油浸式互感器用金属膨胀器（以下简称膨胀器）的术语和定义、产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于各种油浸式互感器使用的金属膨胀器，也适用于其他油浸式电器设备使用的膨胀器。非金属膨胀器可参照采用本标准。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励各方根据本标准达成协议时考虑使用这些文件的最新版本。 GB/T2828-1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查） 3 术语和定义 3.1 金属膨胀器：一种容积可变的容器，在全密封油浸式互感器中，用以补偿变压器油因温度变化而发生的体积变化，在互感器正常运行时，能保持其内部压力基本不变。 3.2 波纹式膨胀器：由一个或多个膨胀节在外径上做环形焊接组成的膨胀器。膨胀节由两张波纹片在内径上做环形焊接而成，其纵断面呈波纹状。膨胀节是膨胀器的容积可变的膨胀单元。 3.3 叠形波纹式膨胀器：由无环形焊缝的叠形波纹管制成的膨胀器。叠形波纹管其纵断面呈相邻波的波顶弧相切状。叠形波纹是膨胀器的容积可变的膨胀单元。 3.4 盒式膨胀器：由一个或多个膨胀盒用金属管连通组装而成的膨胀器。膨胀盒由两张圆盘形波纹片做环形焊接而成，其纵断面呈盒状。膨胀盒是膨胀器的容积可变的膨胀单元。 3.5 串组式膨胀器：由一个或多个膨胀盒用金属波纹管在中心孔处串连组装而成的膨胀器。膨胀盒由两片有中心孔的圆盘形波纹片在外径上做环形焊接而成。有中心孔的膨胀盒是串组式膨胀器的容积可变的膨胀单元。 3.6 内油型膨胀器：使用中，膨胀单元内部与变压器油接触，外部与大气接触的膨胀器。 3.7 外油型膨胀器：使用中，膨胀单元的内部与大气接触，外部与变压器油接触的膨胀器。 3.8 膨胀单元的基本直径：膨胀单元有效容积部分的基本尺寸，推荐采用表1规定的值。 3.9 自由状态：膨胀单元处于既无内压又无外压（内部不抽真空）的状态，称为自由状态。 3.10 自由高度：膨胀单元在自由状态下的轴向尺寸。 3.11 额定膨胀高度：膨胀单元满足5.2.5规定的机械寿命要求时，所能达到的最大膨胀高度。 3.12 极限膨胀高度：与极限工作点对应的膨胀高度。
