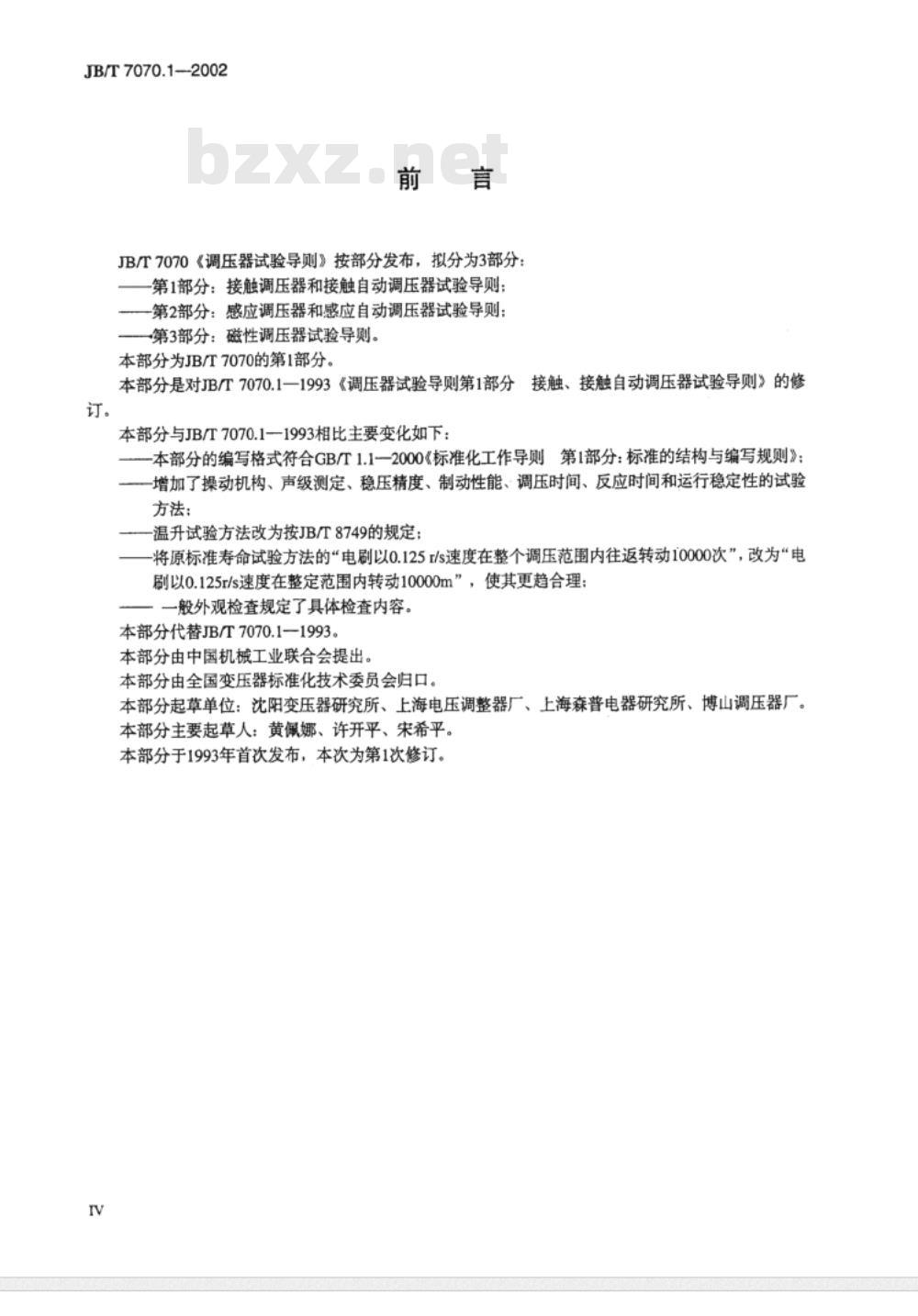

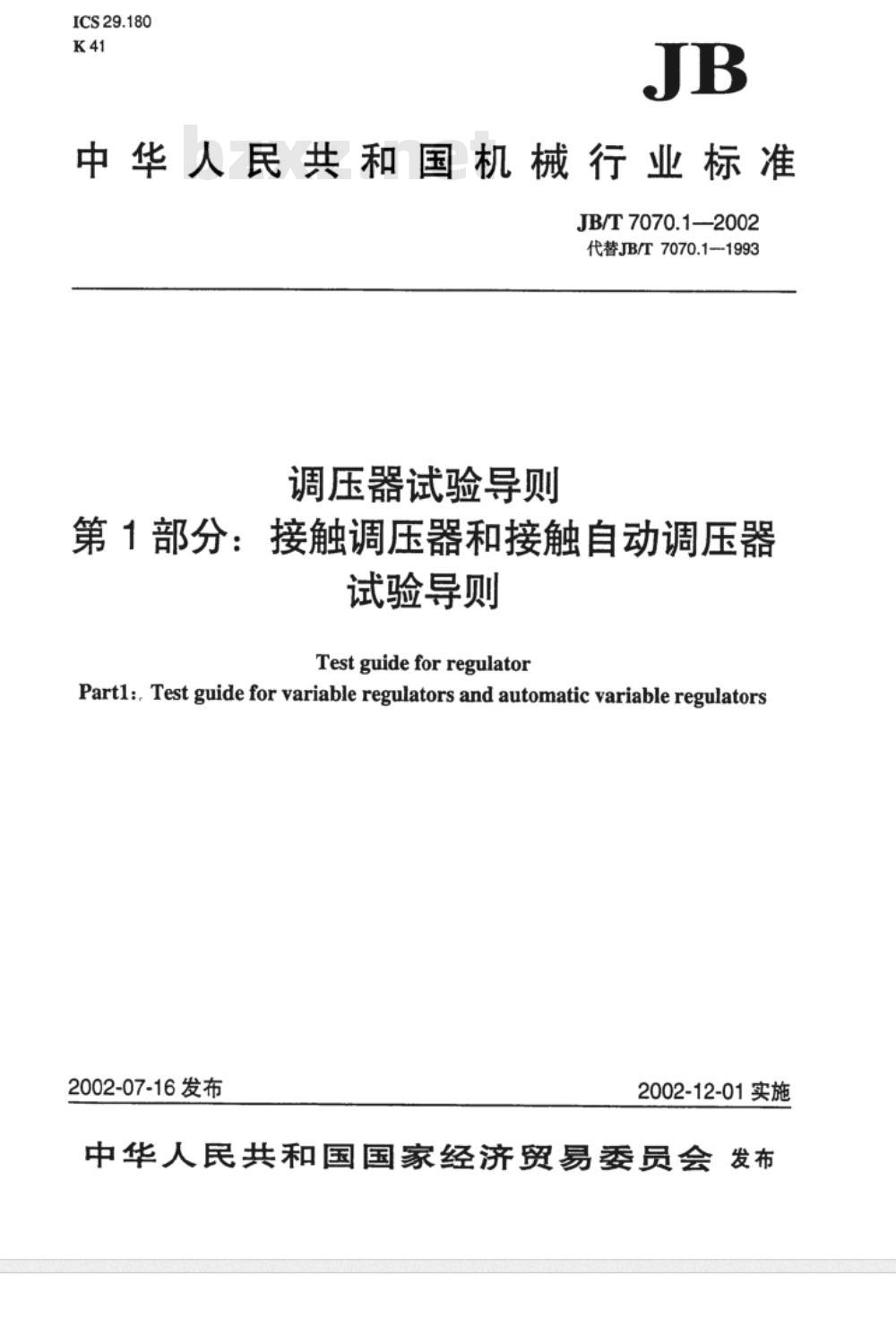

中华人民共和国机械行业标准 JB/T7070.1—2002 代替JB/T7070.1-1993 调压器试验导则 第1部分：接触调压器和接触自动调压器试验导则 1 前言 JB/T7070《调压器试验导则》按部分发布，拟分为3部分： - 第1部分：接触调压器和接触自动调压器试验导则； - 第2部分：感应调压器和感应自动调压器试验导则； - 第3部分：磁性调压器试验导则。本部分为JB/T7070的第1部分。 本部分是对JB/T7070.1-1993《调压器试验导则第1部分接触、接触自动调压器试验导则》的修订。 本部分与JB/T7070.1-1993相比，主要变化如下： - 本部分的编写格式符合GB/T1.1-2000《标准化工作导则第1部分：标准的结构与编写规则》； - 增加了操动机构、声级测定、稳压精度、制动性能、调压时间、反应时间和运行稳定性的试验方法； - 温升试验方法改为按JB/T8749的规定； - 将原标准寿命试验方法的“电刷以0.125r/s速度在整个调压范围内往返转动10000次”改为“电刷以0.125r/s速度在整定范围内转动10000m”，使其更趋合理； - 一般外观检查规定了具体检查内容。 本部分代替JB/T7070.1—1993。本部分由中国机械工业联合会提出，由全国变压器标准化技术委员会归口。起草单位包括沈阳变压器研究所、上海电压调整器厂、上海森普电器研究所、博山调压器厂。 2 范围 本标准规定了接触调压器和接触自动调压器的试验要求和方法，适用于相关类型的调压器产品的检验。 3 规范性引用文件 - GB/T1.1-2000 标准化工作导则 第1部分：标准的结构与编写规则 - JB/T8749-2005 温升试验方法 4 术语和定义 4.1 接触调压器：通过机械接触方式调节电压的装置。 4.2 自动调压器：能够根据负载变化自动调节输出电压的调压装置。 5 试验的一般要求 5.1 试验前的准备工作 试验前应对调压器进行外观检查，确保其无明显缺陷，并根据相关标准准备必要的试验设备。 6 试验项目及试验程序 6.1 一般检查 - 目的是检查调压器的外观和安装是否符合规定要求。 - 检查方法：目测及尺寸测量。 6.2 绕组电阻测量试验 - 试验目的：测量绕组电阻，确保其在规定范围内。 - 试验方法：使用精密电阻计进行测量。 7 工频耐压试验 7.1 试验目的：验证调压器在规定电压下的绝缘性能。 7.2 试验方法：使用工频耐压试验设备进行测试。 8 感应耐压试验 8.1 试验目的：验证调压器的抗感应电压能力。 8.2 试验方法：使用感应耐压试验装置进行测试。 9 重复的绝缘试验 9.1 试验目的：检查调压器长期使用后的绝缘性能。 9.2 试验方法：按标准规定的流程进行绝缘测试。 10 操动机构（控制方式和操动机构）试验 10.1 试验目的：测试操动机构的性能。 10.2 试验方法：按照设备要求进行控制系统测试。 11 空载试验 11.1 试验目的：验证空载状态下的性能。 11.2 试验方法：通过模拟空载条件进行试验。 12 负载试验 12.1 试验目的：测试在负载条件下的性能。 12.2 试验方法：通过施加标准负载进行试验。 13 输出电压不对称度测定试验 13.1 试验目的：测试输出电压的对称度。 13.2 试验方法：通过专用仪器测量电压不对称度。 14 输出电压特性试验 14.1 试验目的：测试输出电压的稳定性和响应特性。 14.2 试验方法：通过电压调节器测试设备进行测量。 15 输出电压波形畸变率测定试验 15.1 试验目的：测定电压波形的畸变率。 15.2 试验方法：使用专用波形测试仪进行测定。 16 调压时间测定试验 16.1 试验目的：测定调压器的调节时间。 16.2 试验方法：通过定时测试来测量调压时间。 17 最大电压降测定试验 17.1 试验目的：测定调压器在工作过程中的最大电压降。 17.2 试验方法：通过负载变化监测电压降。 18 电刷火花测定试验 18.1 试验目的：测定电刷火花的发生情况。 18.2 试验方法：通过电刷接触测试装置进行测试。 19 稳压精度测定试验 19.1 试验目的：测试调压器的稳压精度。 19.2 试验方法：使用标准测试设备进行测量。 20 制动性能试验 20.1 试验目的：测试调压器的制动性能。 20.2 试验方法：通过模拟负载进行测试。 21 反应时间测定试验 21.1 试验目的：测试调压器的响应时间。 21.2 试验方法：通过快速测试仪器进行反应时间测定。 22 运行稳定性试验 22.1 试验目的：测试调压器的长期稳定性。 22.2 试验方法：进行长时间负载试验并记录其性能。 23 温升试验 23.1 试验目的：测定调压器在工作状态下的温升情况。 23.2 试验方法：通过负载运行并测量温度变化。 24 过载能力试验 24.1 试验目的：测试调压器的过载能力。 24.2 试验方法：施加过载并监测其表现。 25 声级测定试验 25.1 试验目的：测定调压器的噪声水平。 25.2 试验方法：使用声级计进行测量。 26 寿命试验 26.1 试验目的：验证调压器的长期使用寿命。 26.2 试验方法：通过模拟长期运行进行测试。 附图：试验线路图 表1 试验项目和试验程序
