【机械行业标准(JB)】 水轮机调速器及油压装置系列型谱

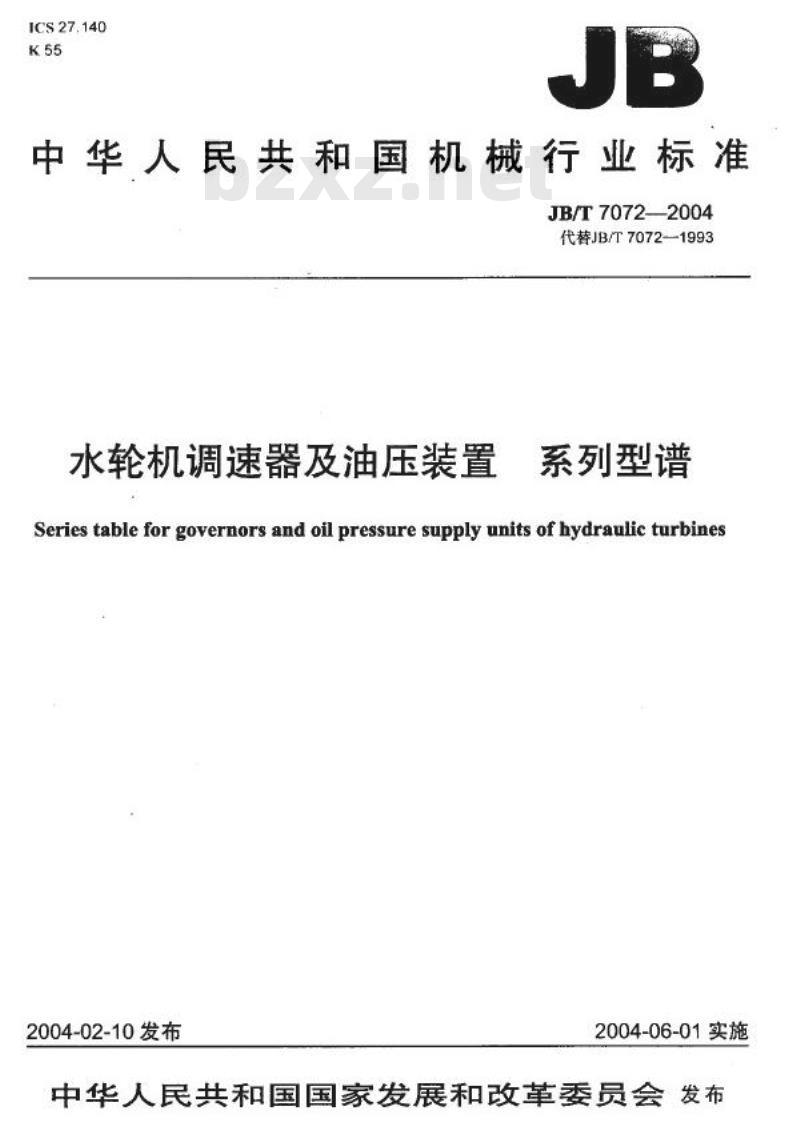

ICS27.140
中华人民共和国机械行业标准
JB/T70722004
代替JB/T7072-1993
水轮机调速器及油压装置
系列型谱
Series table for governors and oil pressure supply units of hydraulic turbines2004-02-10发布
2004-06-01实施

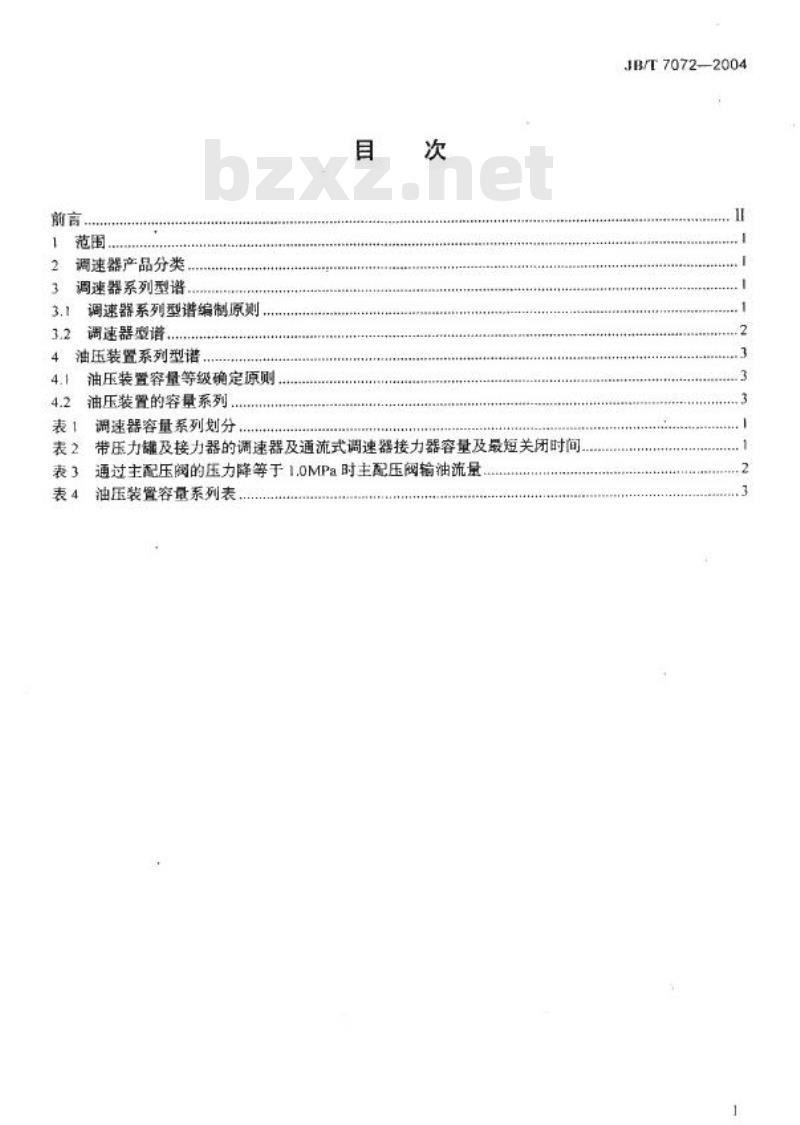

中华人民共和国国家发展和改革委员会发布前言
调速器产品分类
调速器系列型谱
调速器系列型谱编制原则
调速器费谱.
油压装置系列型谱
油压装置容量等级确定源则、
油压装置的容量系列.
调速器容量系列划分
带压力罐及接力器的调速器及通流式调速器接力器容量及最短关闭时间通过主配压阀的压力降等于1.0MPa时主配压阀输油流量油压装置容量系列表www.bzxz.net
JB/T7072-2004
JB/T7072—2004

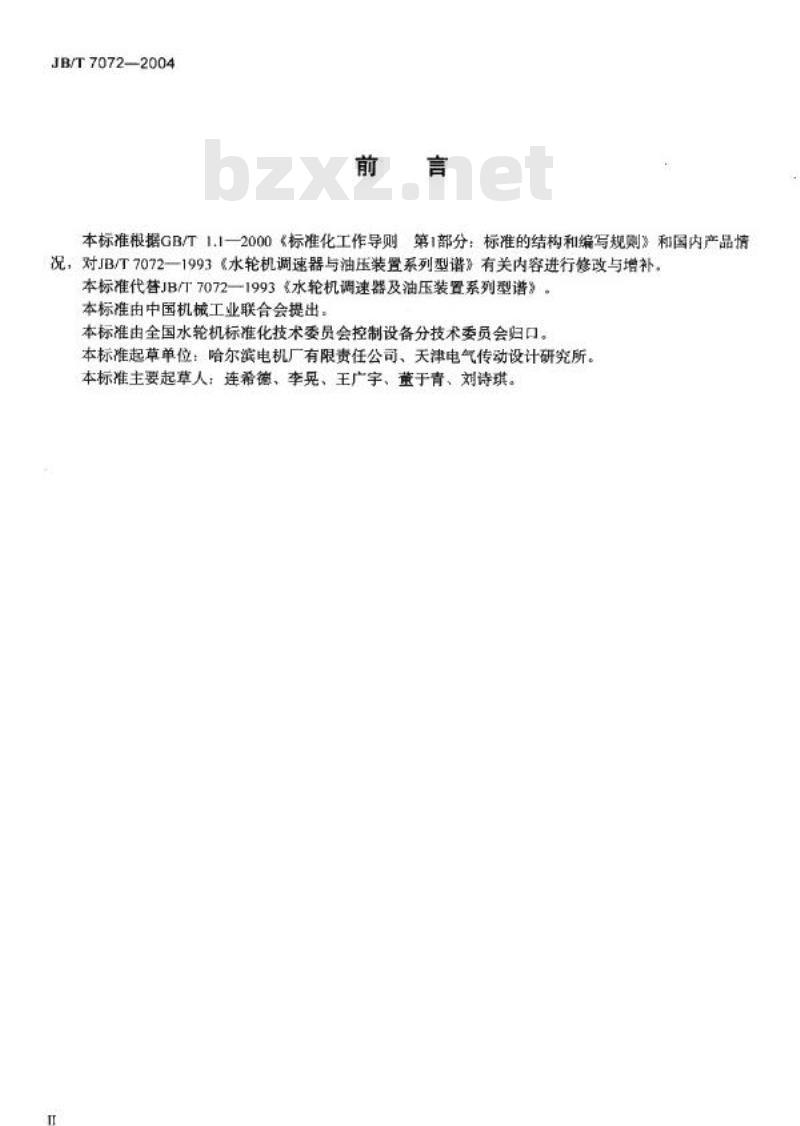

本标准根据GB/T1.1一2000《标准化工作导则第1部分：标准的结构和缩写规则》和国内产品情况，对JB/T7072一1993《水轮机调速器与油压装置系列型谱》有关内容进行修改与增补。本标准代替JB/T7072—1993《水轮机调速器及油压装置系列型谱》。本标准由中国机械工业联合会提出：本标准由全国水轮机标准化技术委员会控制设备分技术委员会归口。本标准起草单位：哈尔滨电机厂有限责任公司、天津电气传动设计研究所。本标准主要起草人：连希德、李晃、王广字、董于青、刘诗琪。范围

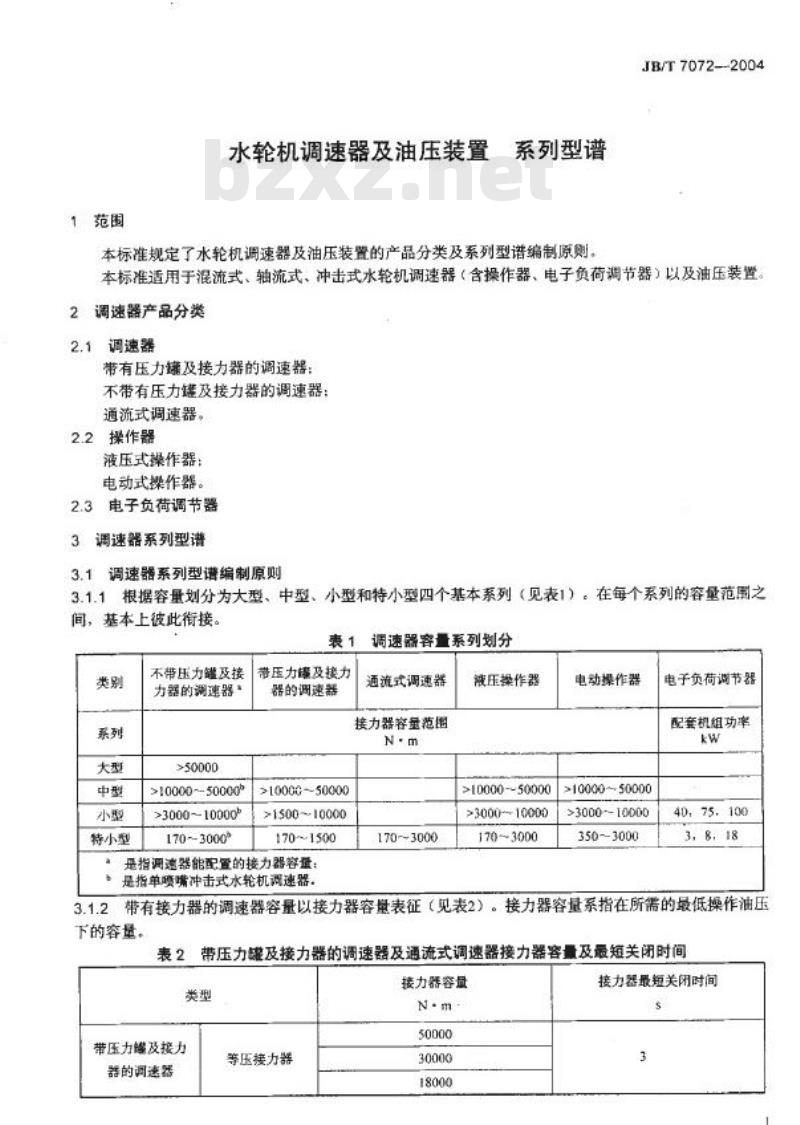

水轮机调速器及油压装置、系列型谱JB/T7072--2004
本标准规定了水轮机调速器及油压装置的产品分类及系列型谱编制原则。本标准适用于混流式、轴流式、冲击式水轮机调速器（含操作器、电子负荷调节器）以及油压装置调速器产品分类
2.1调速器
带有压力罐及接力器的调速器：不带有压力键及接力器的调速器：通流式调速器。
操作器
液压式操作器：
电动式操作器。
2.3电子负荷调节器
调速器系列型谱
3.1调速器系列型谱编制原则
3.1.1根据容量划分为大型、中型、小型和特小型四个基本系列（见表1）。在每个系列的容量范围之间，基本上彼此衔接。
调速器容量系列划分
特小型
不带压力罐及接
力器的调速器
>50000
>10000~50000b
>3000~10000b
170~3000°
带压力锦及接力
器的调速器
>10000~50000
>1500~10000
170~1500
是指调速器能配置的接力器容量：是指单喷嘴冲击式水轮机调速器，通流式调速器
接力器容量范围
1703000
藏压操作器
>10000~50000
>3000~10000
170~3000
电动操作器
>10000~50000
>3000~10000
350~-3000
电子负荷调节器
配套机组功率
40,75. 100
3,8, 18
3.1.2带有接力器的调速器容量以接力器容量表征（见表2）。接力器容量系指在所需的最低操作油压下的容量。
表2带压力罐及接力器的调速器及通流式调速器接力器容量及最短关闭时间类型
带压力罐及接力
器的调速器
等压接力器
接力器容量
接力器最短关闭时间
JB/T7072-2004
带压力罐及接力器
的调速器
等压接力器
差压接力器
通流式调速器

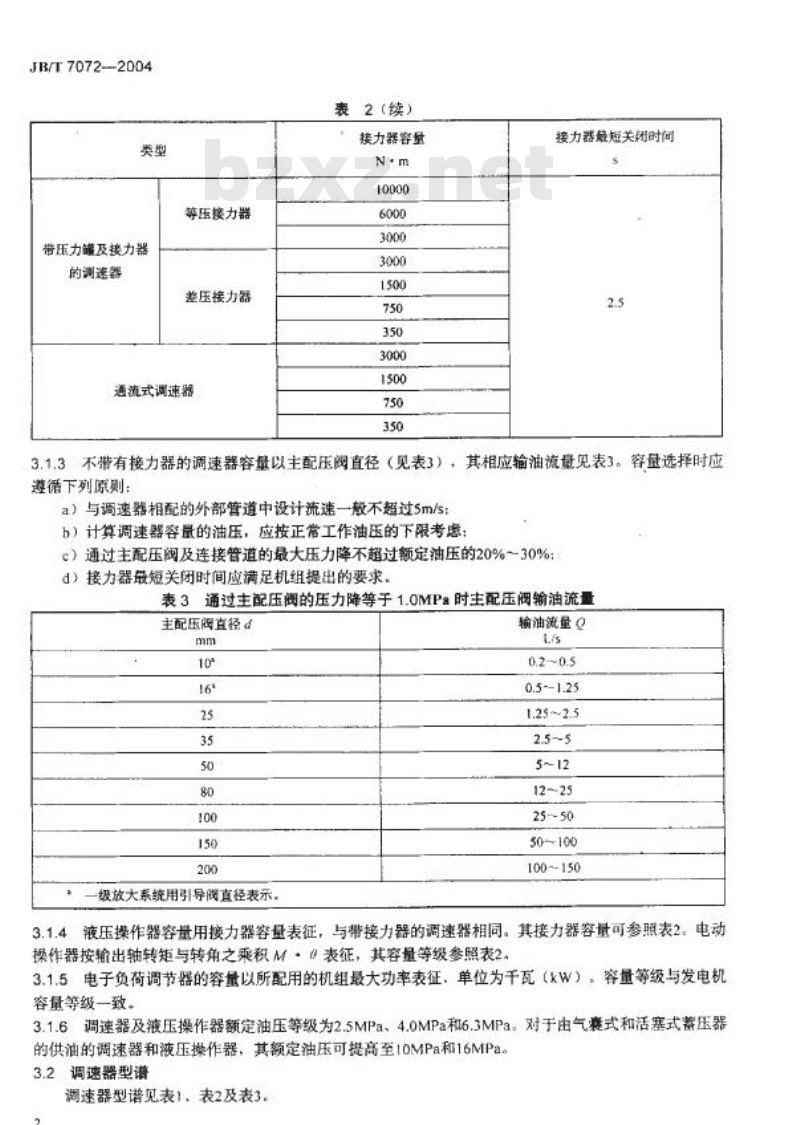

表2（续）
接力器容量
接力器最短关闭时间
3.1.3不带有接力器的调速器容量以主配压阅直径（见表3），其相应输油流意见表3。容量选择时应遵循下列原则
a）与调速器相配的外部管道中设计流速一般不超过5m/sb）计算调速器容量的油压，应按正常工作油压的下限考虑；e）通过主配压阔及连接管道的最大压力降不超过额定油压的20%～30%：d）接力器最短关闭时间应满足机组提出的要求。表3通过主配压阀的压力降等于1.0MPa时主配压阀输油流量主配压阔直径
一级放大系统用引导阀直径表示。输油流量Q
50~100
100~150
3.1.4液压操作器容量用接力器容量表征，与带接力器的调速器相同。其接力器容量可参照表2。电动操作器按输出轴转矩与转角之乘积M·（表征，其容量等级参照表2。3.1.5电子负荷调节器的容量以所配用的机组最大功率表征，单位为千瓦（kW），容量等级与发电机容量等级一致。
3.1.6调速器及液压操作器额定油压等级为2.5MPa、4.0MPa和6.3MPa。对于由气意式和活塞式蓄压器的供油的调速器和液压操作器，其额定油压可提高至10MPa和16MPa。3.2调速器型谱
调速器型谱见表1、表2及表3。
4油压装置系列型谱
本型谱适用于分离式、组合式油压装置，4.1油压装置容量等级确定原则
4.1.1容量等级
容量等级以压力罐容积（m）大小进行划分。对于较大容积的压力罐可分为两个罐。4.1.2额定油压
额定油压等级可分为2.5MPa、4.0MPa和6.3MPa。4.2油压装置的容量系列
油压装置的容量系列见表4。
油压装置容量系列表
容量系列
分离式
16(或16/2)
20(或20/2)
25(或25/2)
JB/T7072—2004
组合式
