【机械行业标准(JB)】 YZD系列起重用多速三相异步电动机技术条件

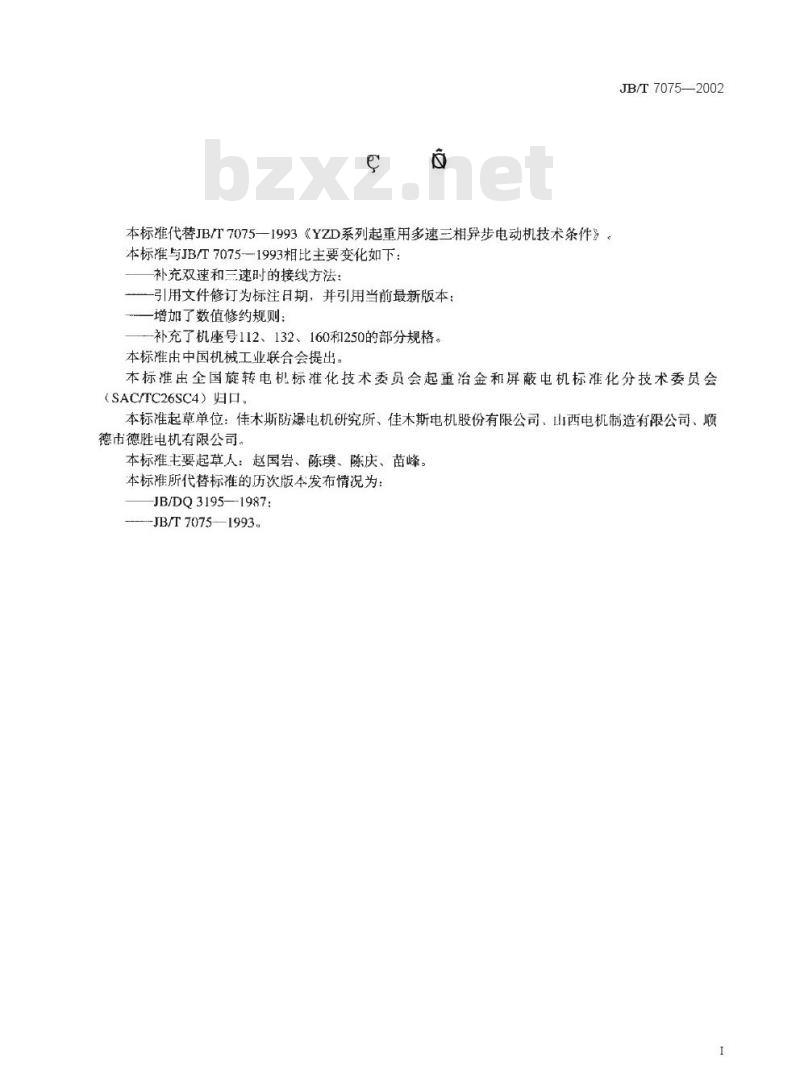

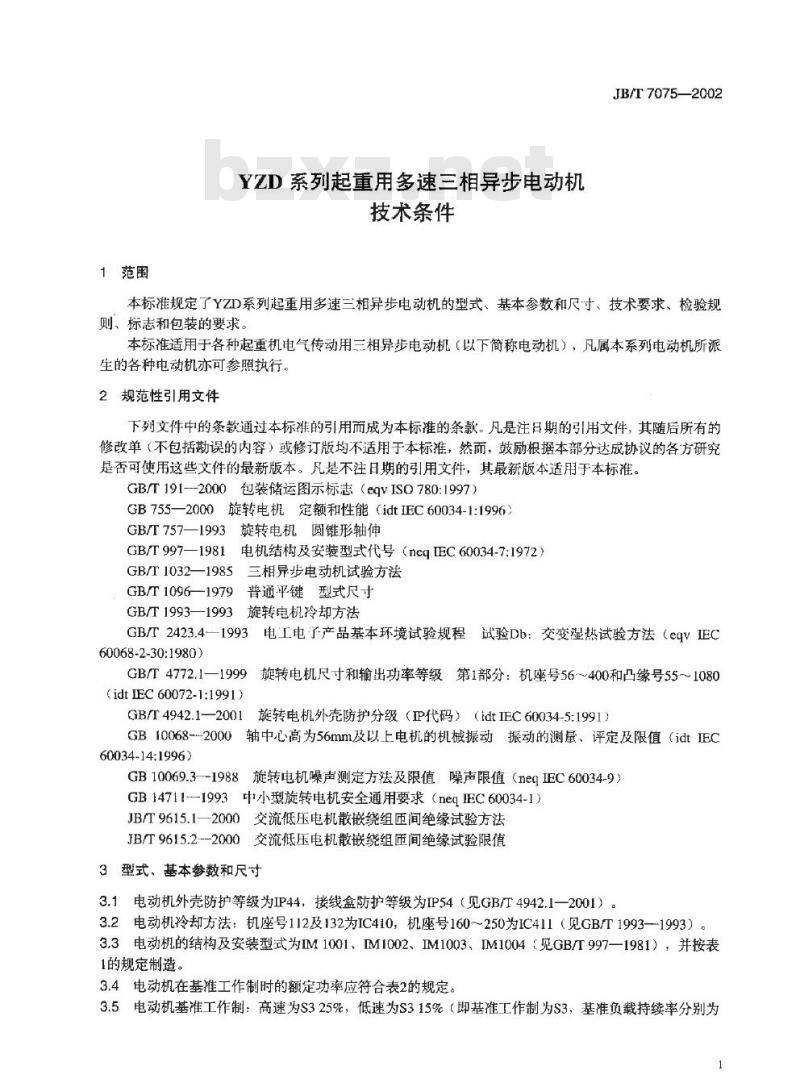

本标准代替JB/T7075-1993《YZD系列起重用多速三相异步电动机技术条件》 本标准与JB/T7075-1993相比，主要变化如下： - 补充双速和三速时的接线方法； - 引用文件修订为标注日期，并引用当前最新版本； - 增加了数值修约规则； - 补充了机座号112、132、160和250的部分规格。 本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会起重冶金和屏蔽电机标准化分技术委员会（SACTC26SC4）归口。 本标准起草单位：佳木斯防爆电机研究所、佳木斯电机股份有限公司、山西电机制造有限公司、顺德市德胜电机有限公司。 本标准主要起草人：赵国岩、陈璞、陈庆、苗峰。 本标准所代替标准的历次版本发布情况为： - JB/DQ3195-1987； - JB/T7075-1993。 1 范围 本标准规定了YZD系列起重用多速三相异步电动机的型式、基本参数、尺寸、技术要求、检验规则、标志和包装要求。 本标准适用于各种起重机电气传动用三相异步电动机（以下简称电动机）。凡属本系列电动机所派生的各种电动机亦可参照执行。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T191-2000 包装储运图示标志（eqv ISO 780:1997） GB755-2000 旋转电机定额和性能（idt EC 60034-1:1996） GB/T757-1993 旋转电机圆锥形轴伸 GB/T997-1981 电机结构及安装型式代号（neq EC 60034-7:1972） GB/T1032-1985 三相异步电动机试验方法 GB/T1096-1979 普通平键型式尺寸 GB/T1993-1993 旋转电机冷却方法 GB/T2423.4-1993 电工电气产品基本环境试验规程试验Db：交变湿热试验方法（eqv EC 60068-2-30:1980） GB/T4772.1-1999 旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080 (idt IEC 60072-1:1991) GB/T4942.1-2001 旋转电机外壳防护分级（IP代码） GB10068-2000 轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值（idt EC 60034-14:1996） GB10069.3-1988 旋转电机噪声测定方法及限值噪声限值（neq EC 60034-9） GB14711-1993 中小型旋转电机安全通用要求（neq IEC 60034-1） JB/T9615.1-2000 交流低压电机散嵌绕组匝间绝缘试验方法 JB/T9615.2-2000 交流低压电机散嵌绕组匝间绝缘试验限值 3 型式、基本参数和尺寸 3.1 电动机外壳防护等级为IP44，接线盒防护等级为IP54（见GB/T4942.1-2001）。 3.2 电动机冷却方法：机座号112及132为IC410，机座号160、250为IC411（见GB/T1993-1993）。 3.3 电动机的结构及安装型式为IM1001、IM1002、IM1003、IM1004（见GB/T997-1981），并按表1的规定制造。 3.4 电动机在基准工作制时的额定功率应符合表2的规定。 3.5 电动机基准工作制：高速为S325%，低速为S315%（即基准工作制为S3，基准负载持续率分别为25%、15%，每一工作周期为10分钟）。 3.6 电动机额定频率为50Hz，额定电压为380V，定子绕组为Y/Y和Y/Y/Y联结，电动机在基准工作制时的速比、额定功率、转子转动惯量J与机座号的对应关系应符合表2的规定。 表2 同步转速与额定功率的对应关系
