【机械行业标准(JB)】 绕组匝间冲击电压试验仪

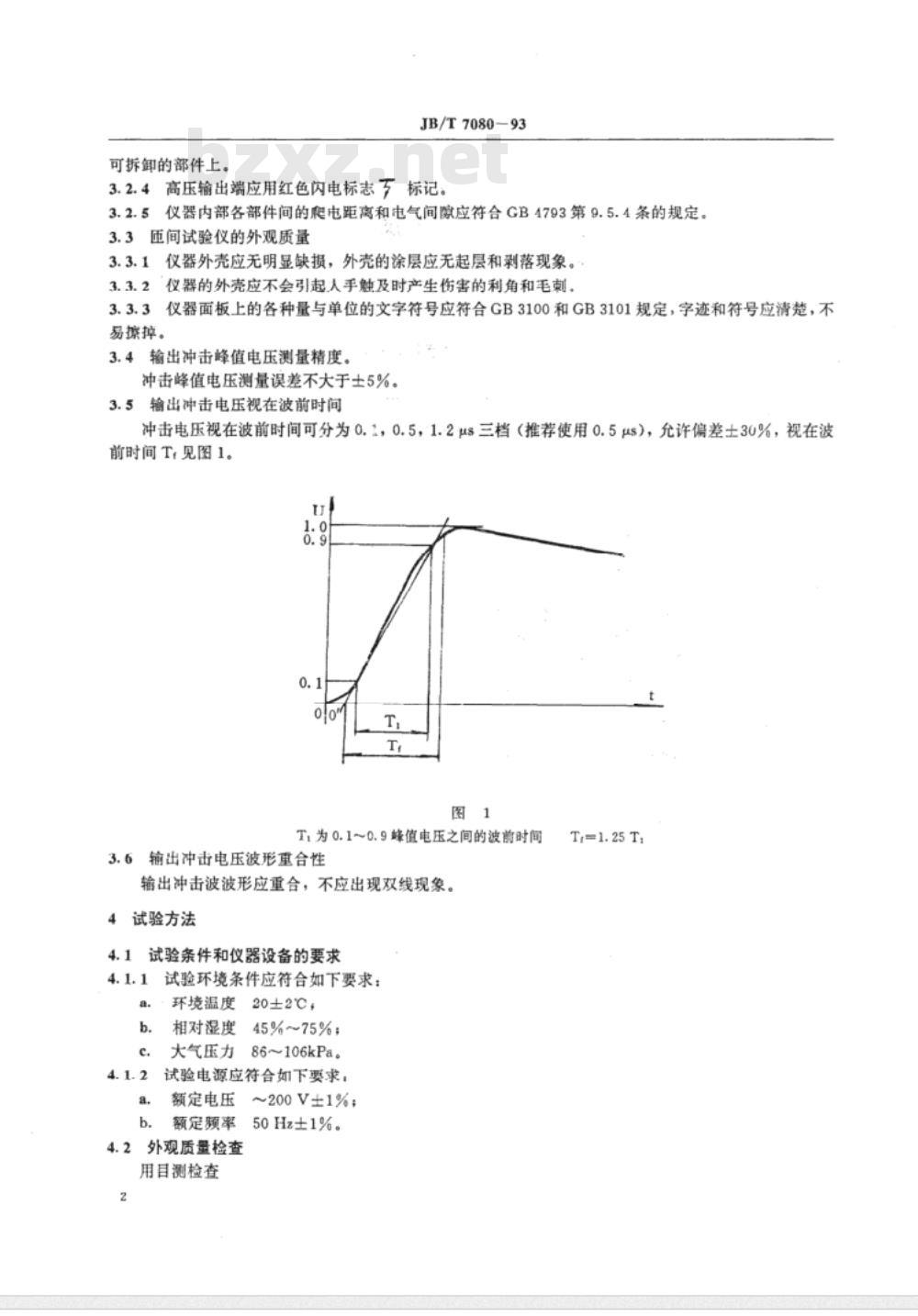

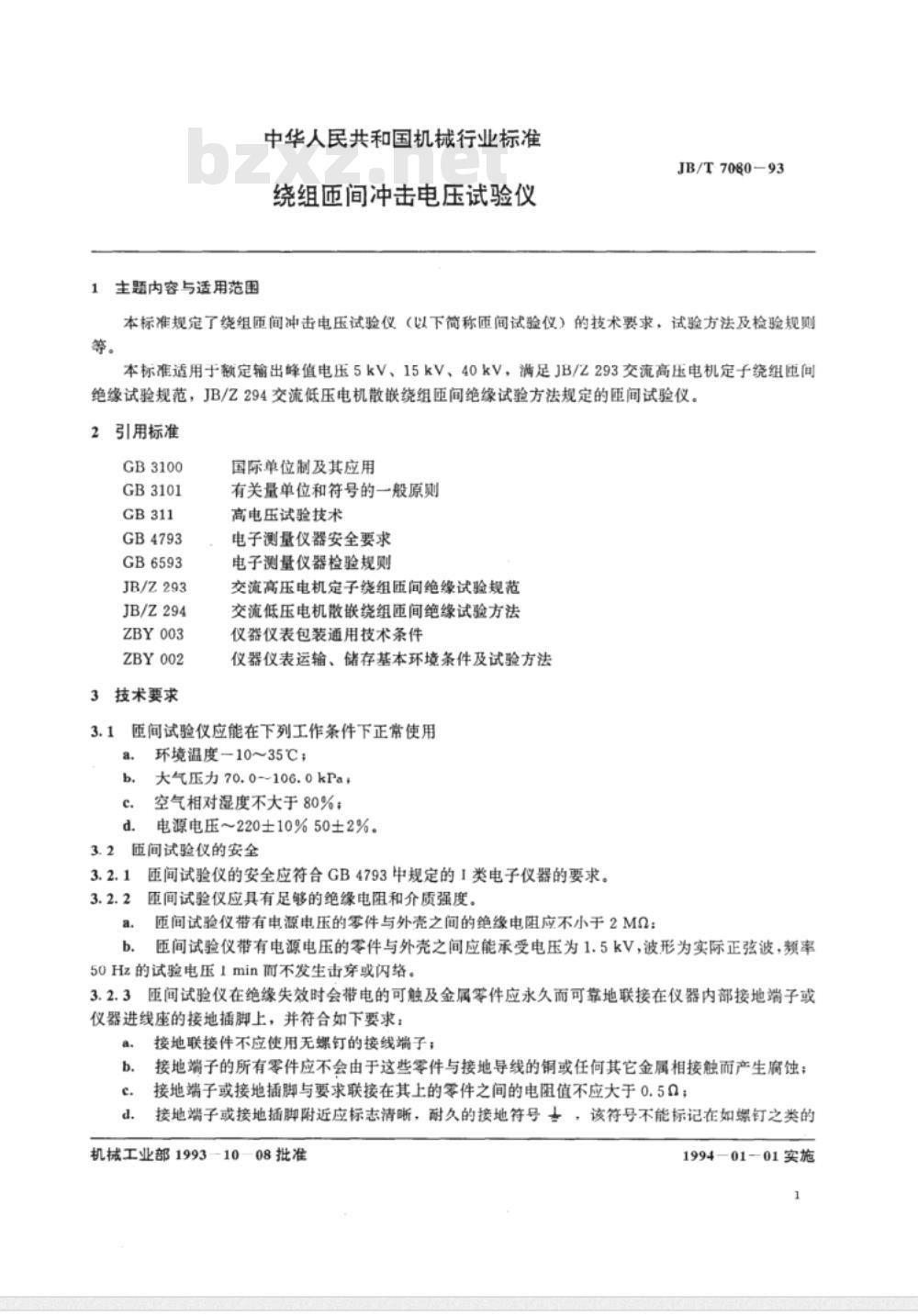

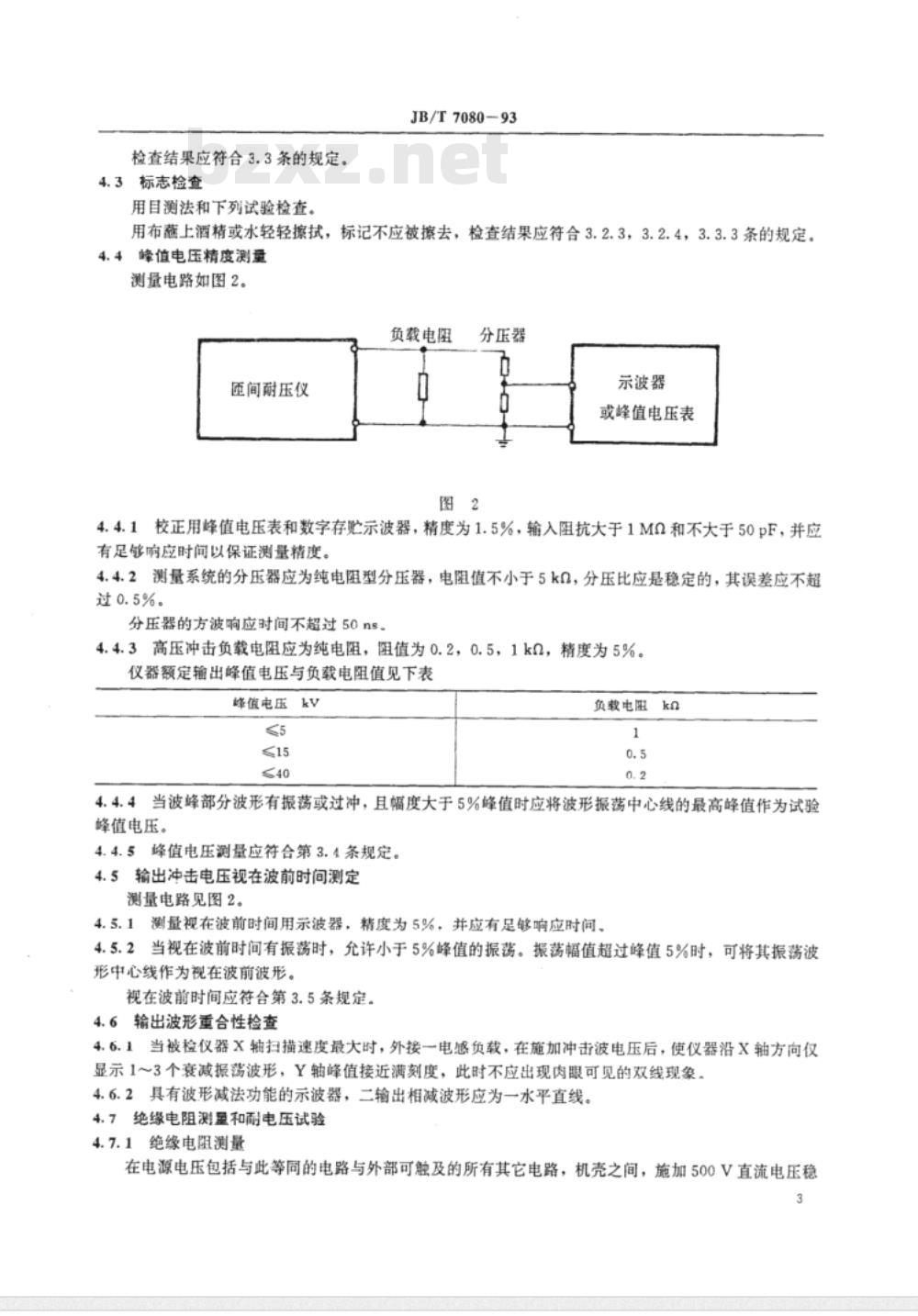

中华人民共和国机械行业标准 绕组匝间冲击电压试验仪 JB/T7080-93 本标准规定了绕组匝间冲击电压试验仪（以下简称匝间试验仪）的技术要求、试验方法及检验规则等。此标准适用于额定输出峰值电压为5kV、15kV、40kV的匝间试验仪，满足JB/Z293交流高压电机定子绕组匝间绝缘试验规范及JB/Z294交流低压电机散嵌绕组匝间绝缘试验方法的要求。 2. 引用标准 - GB3100 国际单位制及其应用 - GB3101 有关量单位和符号的一般原则 - GB311 高电压试验技术 - GB4793 电子测量仪器安全要求 - GB6593 电子测量仪器检验规则 - JB/Z293 交流高压电机定子绕组压间绝缘试验规范 - JB/Z294 交流低压电机散嵌绕组匝间绝缘试验方法 - ZBY003 仪器仪表包装通用技术条件 - ZBY002 仪器仪表运输、储存基本环境条件及试验方法 3. 技术要求 3.1 环境条件： - 环境温度：-10~35℃ - 大气压力：70.0-106.0kPa - 空气相对湿度：不大于80% 3.2 电源电压：220V ±10%，50Hz ±2% 3.3 安全要求： 匝间试验仪的安全应符合GB4793中规定的I类电子仪器的要求。匝间试验仪应具有足够的绝缘电阻和介质强度。 3.2.1 电源电压部分的零件与外壳之间的绝缘电阻应不小于2MΩ，并能承受1.5kV的试验电压1分钟，不发生击穿或闪络。 3.2.2 仪器进线座的接地插脚应符合相关接地标准，接地端子电阻值应不大于0.5Ω，并标有清晰、耐久的接地符号。 3.3 外观质量： 3.3.1 仪器外壳应无明显缺损，涂层无起层或剥落现象。 3.3.2 仪器面板上的各种标识应符合GB3100和GB3101规定，字迹应清晰且不易擦掉。 3.4 输出冲击峰值电压测量精度： 冲击峰值电压的测量误差不大于±5%。 3.5 输出冲击电压视在波前时间： 冲击电压视在波前时间可调节为0.1、0.5或1.2μs（推荐使用0.5μs），允许偏差±30%。 3.6 输出冲击电压波形重合性： 输出冲击波波形应保持一致，不应出现双线现象。 4. 试验方法 4.1 试验条件和仪器设备要求： 4.1.1 试验环境条件： - 环境温度：20±2℃ - 相对湿度：45%~75% - 大气压力：86～106kPa 4.1.2 试验电源要求： - 额定电压：200V ±1% - 额定频率：50Hz ±1% 4.2 外观质量检查： 通过目视检查，结果应符合3.3条规定。 4.3 标志检查： 用酒精或水轻轻擦拭标志，标记不应被擦掉，检查结果应符合3.2.3、3.2.4、3.3.3条的规定。 4.4 峰值冲击电压测试： 进行峰值冲击电压测试时，设备应符合标准要求，并确保试验过程中的安全和准确性。
