【机械行业标准(JB)】 YZRE系列起重及冶金用电磁制动绕线转子三相异步电动机技术条件

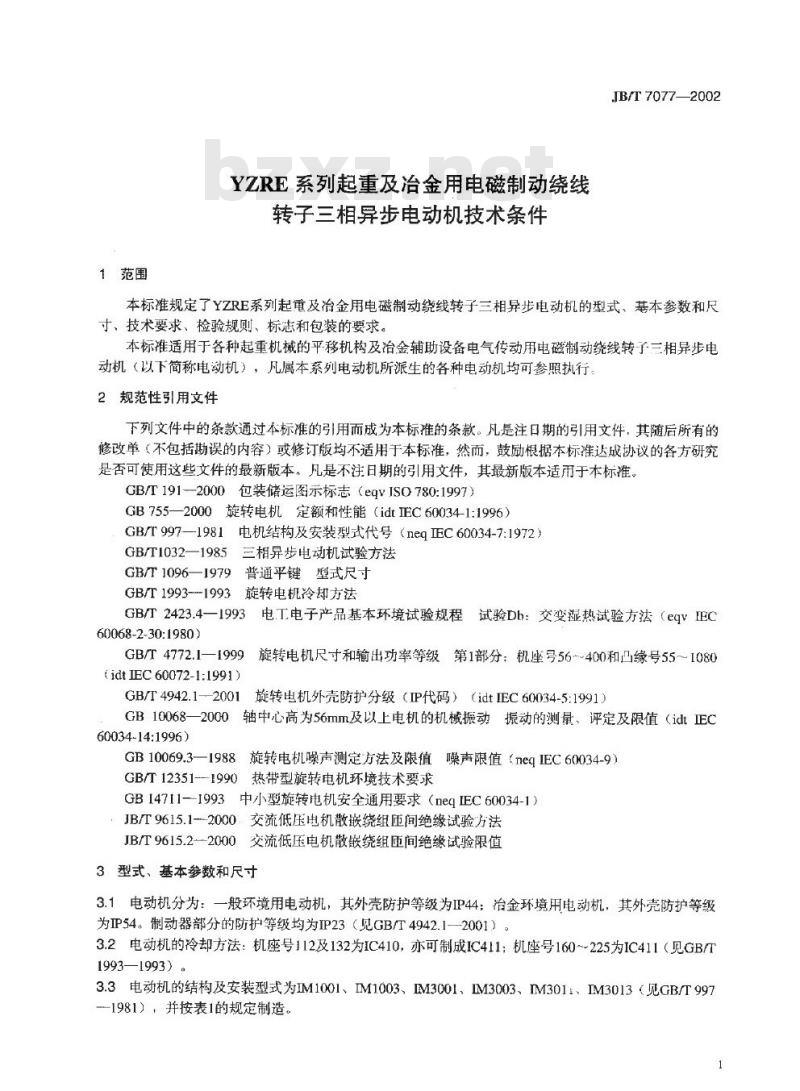

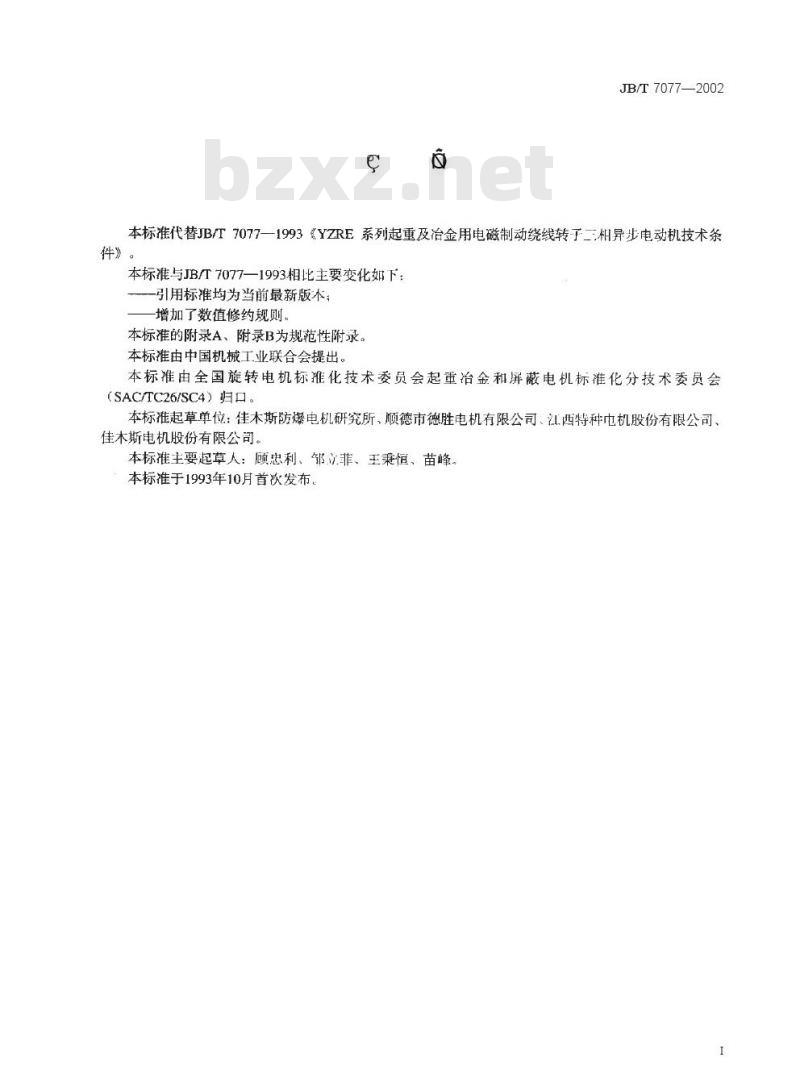

本标准代替JB/T7077—1993《YZRE系列起重及冶金用电磁制动绕线转子三相异步电动机技术条件》。本标准与JB/T7077—1993相比，主要变化如下：引用标准均为当前最新版本，增加了数值修约规则。附录A、附录B为规范性附录。本标准由中国机械工业联合会提出，由全国旋转电机标准化技术委员会起重冶金和屏蔽电机标准化分技术委员会（SAC/TC26/SC4）归口。本标准起草单位包括：佳木斯防爆电机研究所、顺德市德胜电机有限公司、江西特种电机股份有限公司、佳木斯电机股份有限公司。本标准的主要起草人包括：顾忠利、邻立菲、王秉恒、苗峰。本标准于1993年10月首次发布。 1. 范围 YZRE系列起重及冶金用电磁制动绕线转子三相异步电动机技术条件。本标准规定了YZRE系列起重及冶金用电磁制动绕线转子三相异步电动机的型式、基本参数和尺寸、技术要求、检验规则、标志和包装的要求。适用于各种起重机械的平移机构及冶金辅助设备电气传动用电磁制动绕线转子三相异步电动机（以下简称电动机），凡属本系列电动机所派生的各种电动机均可参照执行。 2. 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 - GB/T191--2000 包装储运图示标志（eqVISO780:1997） - GB755—2000 旋转电机定额和性能（idtIEC60034-1:1996） - GB/T997—1981 电机结构及安装型式代号（neqEC60034-7:1972） - GB/T1032—1985 三相异步电动机试验方法 - GB/T1096—1979 普通平键型式尺寸 - GB/T1993--1993 旋转电机冷却方法 - GB/T2423.4—1993 电T电子产品基本环境试验规程试验Db：交变湿热试验方法（eqVIEC60068-2-30:1980） - GB/T4772.1—1999 旋转电机尺寸和输出功率等级第1部分：机座号56-400和凸缘号55～1080（idtIEC60072-1:1991） - GB/T4942.1—2001 旋转电机外壳防护分级（IP代码）（idtEC60034-5:1991） - GB10068—2000 轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值（idtC60034-14:1996） - GB10069.3—1988 旋转电机噪声测定方法及限值噪声限值（neqIEC60034-9） - GB/T12351—1990 热带型旋转电机环境技术要求 - GB[4711—1993 中小型旋转电机安全通用要求（neqEC60034-1） - JB/T9615.1—2000 交流低压电机散嵌绕组匝间绝缘试验方法 - JB/T9615.2—2000 交流低压电机散嵌绕组匝间绝缘试验限值 3. 型式、基本参数和尺寸 3.1 电动机分为： - 一般环境用电动机，其外壳防护等级为IP44； - 冶金环境用电动机，其外壳防护等级为IP54。制动器部分的防护等级均为IP23（见GB/T4942.1—2001）。 3.2 电动机的冷却方法：机座号112及132为IC410，亦可制成IC411；机座号160～225为IC411（见GB/1993—1993）。 3.3 电动机的结构及安装型式为IM1001、IM1003、IM3001、IM3003、IM3011、IM3013（见GB/T997—1981），并按表1的规定制造。 3.4 电动机的工作制分为S2、S3、S4、S6、S8及S9六种类型（见GB755—2000）。基准工作制为S3-40%（即基准工作制为S3，基准负载持续率为40%，每一工作周期为10min）。用户应尽可能准确地指明所需的工作制类型；如用户不指明时，则电动机按基准工作制出厂。 3.5 电动机在基准工作制时，应按下列额定功率制造：0.75kW、1.5kW、2.2kW、3.7kW、5.5kW、7.5kW、11kW、15kW、...
