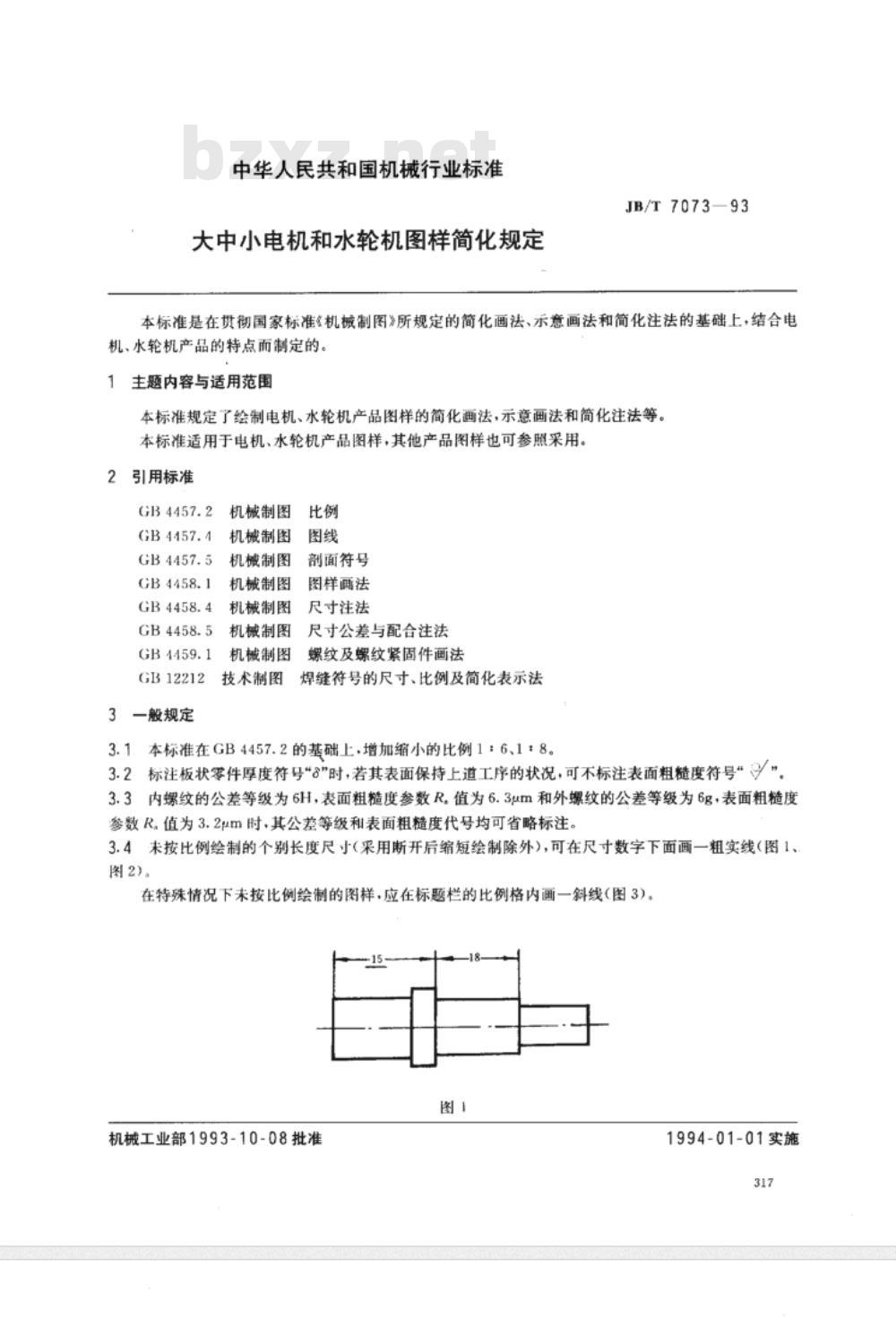

中华人民共和国机械行业标准
大中小电机和水轮机图样简化规定JB/T7073—93
本标准是在贯彻国家标准《机械制图》所规定的简化画法、示意画法和简化注法的基础上，结合电机、水轮机产品的特点而制定的。主题内容与适用范围
本标准规定了绘制电机、水轮机产品图样的简化画法，示意画法和简化注法等本标准适用于电机、水轮机产品图样，其他产品图样也可参照采用。2引用标准
GB 4458.1
GB 4459.1
GB12212
3一般规定
机械制图比例
机械制图
机械制图
机械制图
机械制图
机械制图
机械制图
技术制图
剖面符号
图样两法
尺寸注法
尺寸公差与配合注法
螺纹及螺纹紧固件画法bzxZ.net
焊缝符号的尺寸、比例及简化表示法3.1本标准在GB4457.2的基础上，增加缩小的比例1：6、1：8。3.2标注板状零件厚度符号“\时，若其表面保持上道工序的状况，可不标注表面粗髓度符号“\3.3内螺纹的公差等级为6H，表面粗糙度参数R，值为6.3um和外螺纹的公差等级为6g，表面粗糙度参数R。值为3.2μm时其公差等级和表面粗糙度代号均可省略标注。3.4未按比例绘制的个别长度尺寸（采用断开后缩短绘制除外)，可在尺寸数字下面画一粗实线（图1、图2）。

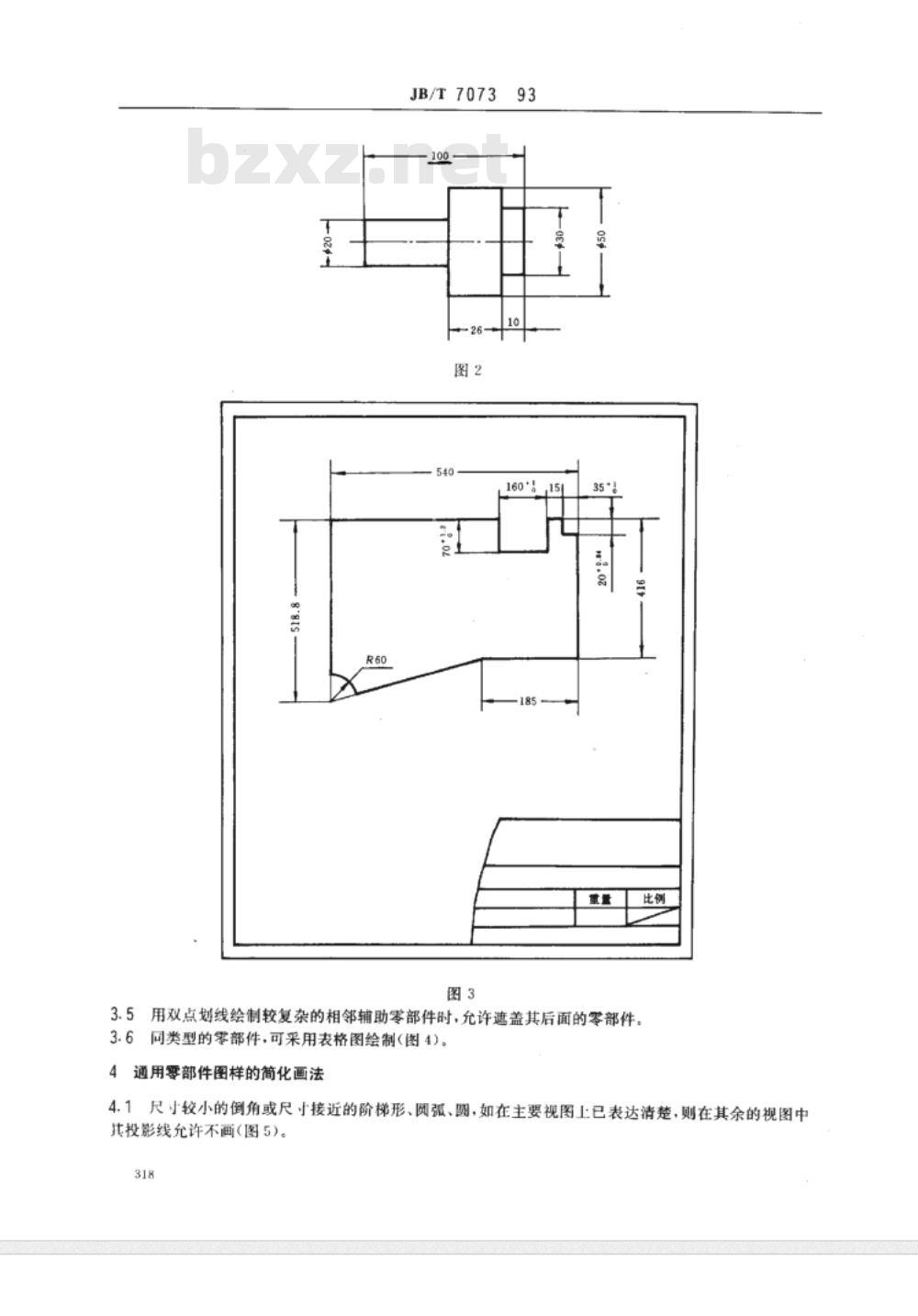

在特殊情况下未按比例绘制的图样，应在标题栏的比例格内画一斜线（图3)。图
机械工业部1993-10-08批准
1994-01-01实施
JB/T7073
160*15

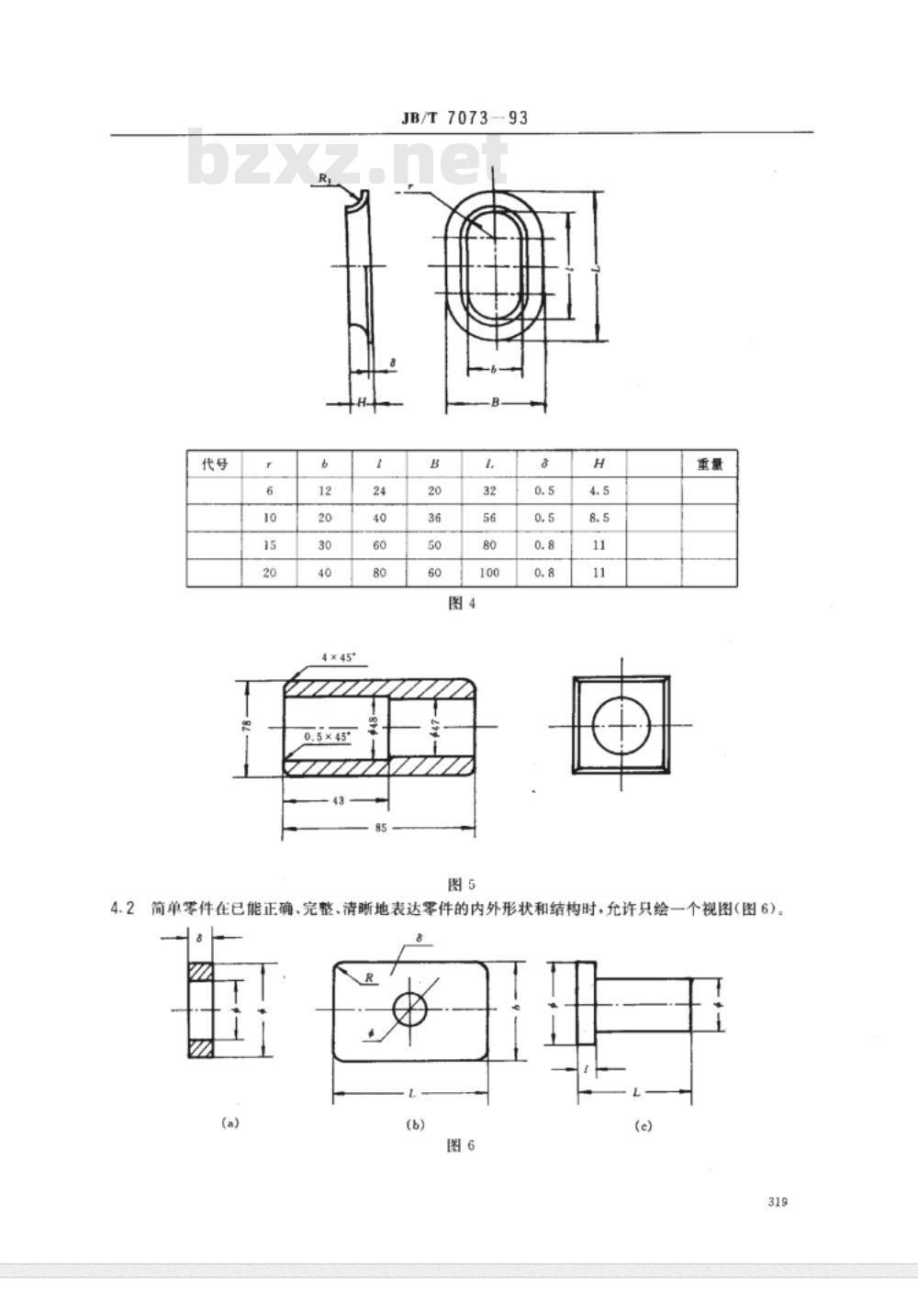

3.5用双点划线绘制较复杂的相邻辅助零部件时，允许遮盖其后面的零部件。3.6同类型的零部件，可采用表格图绘制（图4)。4通用零部件图样的简化画法
4.1尺寸较小的倒角或尺寸接近的阶梯形、圆弧、圆，如在主要视图上已表达清楚，则在其余的视图中其投影线允许不画（图5)。
JB/T707393
4.2简单零件在已能正确、完整、清晰地表达零件的内外形状和结构时，允许只绘一个视图（图6）。(a)
JB/T7073-93

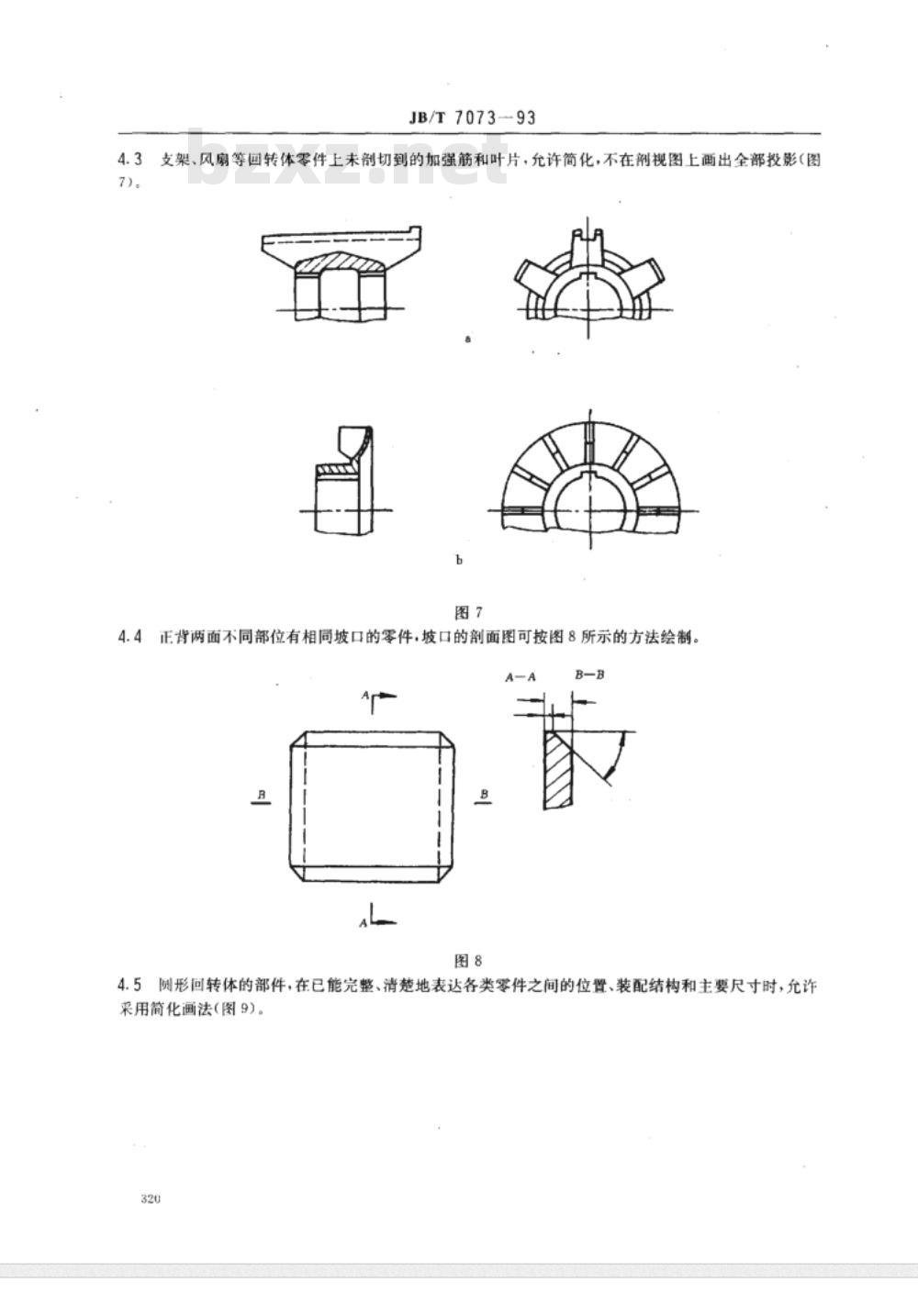

4.3支架、风扇等回转体零件上未切到的加强筋和叶片，允许简化，不在剂视图上画出全部投影（图7)。
4.4正背两面不同部位有相同坡口的零件，坡口的剖面图可按图8所示的方法绘制。A

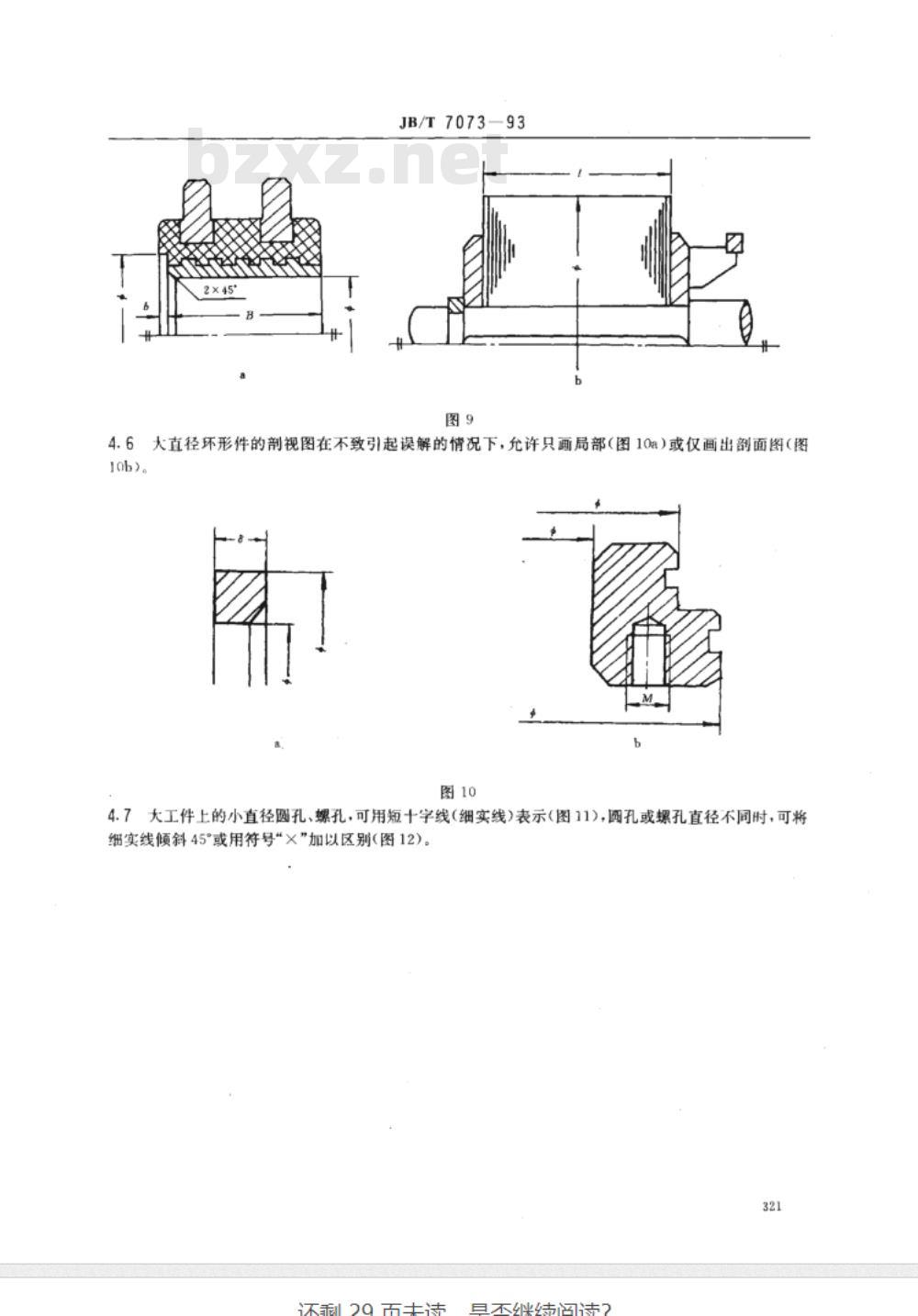

4.5形回转体的部件，在已能完整、清楚地表达各类零件之间的位置、装配结构和主要尺寸时，允许采用简化画法（图9)。
JB/T7073—93
4.6大直径环形件的剖视图在不致引起误解的情况下，允许只画局部（图10a）或仅画出剖面图（图10b)。
4.7大工件上的小直径圆孔、螺孔，可用短十字线（细实线）表示（图11)，圆孔或螺孔直径不同时，可将细实线倾斜45°或用符号“×”加以区别（图12)。321
自不继续活读
12-$15
JB/T7073-93
M16-7H
4.8需整体加工或成对使用的零件，可绘在一张图上，如图13a。单个使用而整体加工比较合理的零件，可按图13b绘制。
4.9需整体加工的几组不同尺寸的零件.可绘在一张图样上，但应用指引线分别标注零件的代号，并将322
代号、数量及重量用表格列出(图14）。x
JB/T7073-93
8××·×××·×××
8××.××x
4.10安装于对称位置的左右件.上下件或前后件，仅需绘制其中一件的图样。此时，需用指引线在图上注明，并分别给出它们的代号（图15）。左件8）
4.11若干个尺寸相同且成规律分布的各种类型的孔或槽，可以仅画出一个或几个孔，其余只需用点划线表示其中心位置，并注明孔的总数(图16、17)。323
20(120
JB/T707393
4.12法兰盘上均匀分布的孔、螺孔，可采用图18的形式绘制；当有两组以上相同孔组时，可只画出一组，其余用文字说明。
两端相同
JB/T7073--93
4.13绘制局部改大图时，原图被放大部位可省略不画，如图19、图20所示。2: 1
4.14剖面符号的简化和省略
4.14.1零件图中的移出面，在不致引起误解的情况下，可省略剖面符号（图21)。cL
B-B转
JB/T707393
绘制零件图时，在不致引起误解的情况下，可省略剖面图中的剖面符号（图22），图22
4.14.3实心圆柱和空心圆柱断裂处的剖面符号可省略不画（图23）。图23
4.14.4从零件的中心线处剖开的剖面图可不画剖面符号。但要在剖面图的上方标\A--A”剖面，在相应的视图上用剖切符号表示剖切位置并注上同样的字母·如图24所示。Al
4.14.5绘制大而薄的金属板件的剖面图时，其剖面线可在剖面图的两端各画出四条（图25)。图25
4.15绘制管子零件图时，允许用单根粗实线表示管子。对于较长的管子，可以采用折断画法。此时，断裂处的边界线用细实线绘制，但断开部位不得取在管子弯曲处，管径可标注在表示管子的粗实线上（图26.27)。
5尺寸的简化注法
JB/T 7073--93
5.1尺寸较多同轴的台阶轴或孔，允许采用单一箭头尺寸线标注尺寸（图28～30）。如需要时，几个尺小可标注在一个尺寸线上（图28)。同一基准且尺寸又较多的零件可按图31的形式标注。$69×5
$72×5
