【机械行业标准(JB)】 灯泡式水轮发电机 基本技术条件

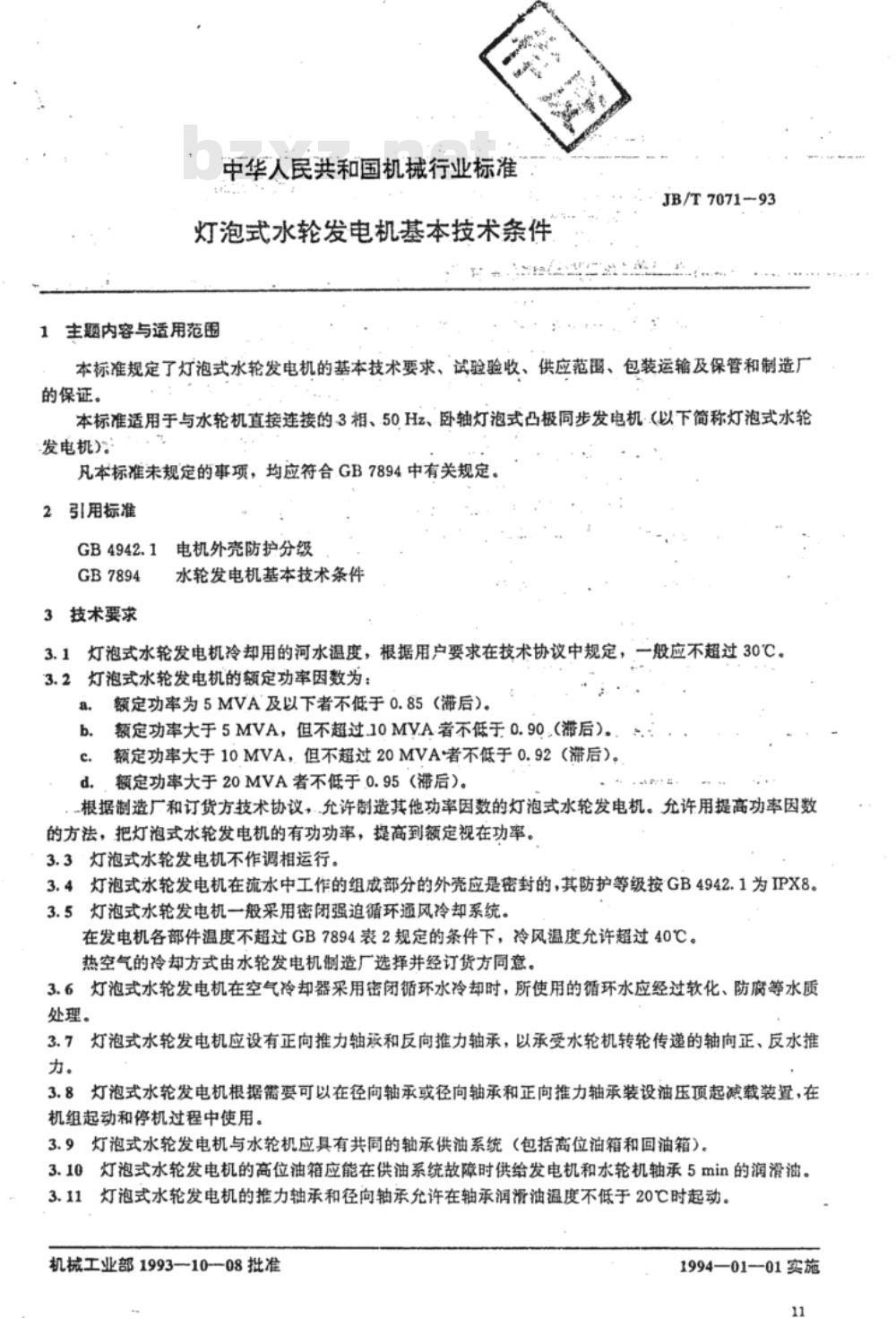

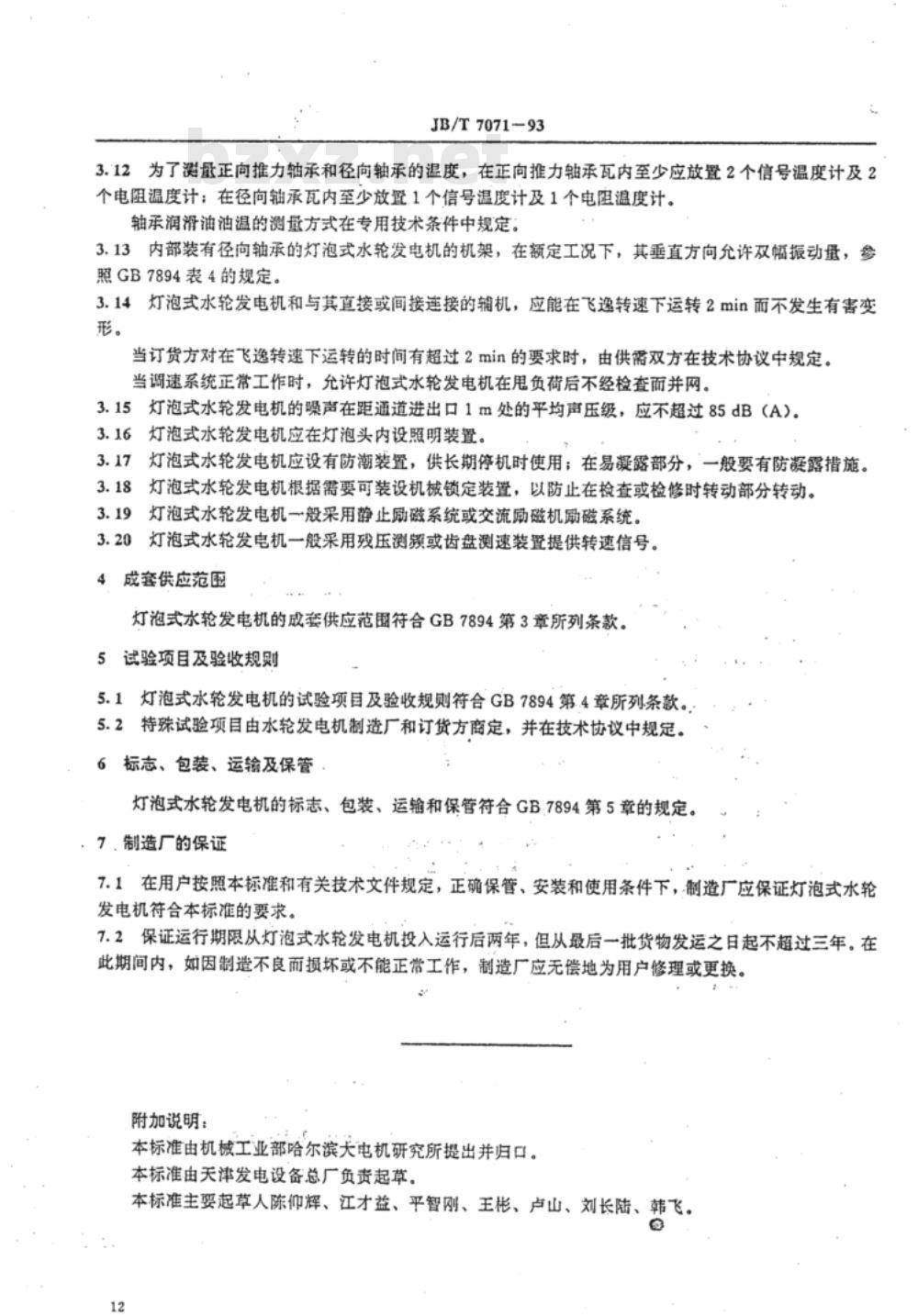

中华人民共和国机械行业标准 灯泡式水轮发电机基本技术条件 1 主题内容与适用范围 JB/T7071-93 本标准规定了灯泡式水轮发电机的基本技术要求、试验验收、供应范围、包装运输及保管和制造厂的保证。 本标准适用于与水轮机直联连接的3相、50Hz、卧轴灯泡式凸极同步发电机（以下简称灯泡式水轮发电机）。凡本标准未规定的事项，均应符合GB7894中有关规定。 2 引用标准 - GB4942.1 电机外壳防护分级 - GB7894 3 技术要求 3.1 灯泡式水轮发电机冷却用的河水温度，根据用户要求在技术协议中规定，一般应不超过30℃。 3.2 灯泡式水轮发电机的额定功率因数为： - 额定功率为5MVA及以下者不低于0.85（滞后）； - 额定功率大于5MVA，但不超过10MVA者不低于0.90（滞后）； - 额定功率大于10MVA，但不超过20MVA者不低于0.92（滞后）； - 额定功率大于20MVA者不低于0.95（滞后）。 3.3 灯泡式水轮发电机不作调相运行。 3.4 灯泡式水轮发电机在流水中工作的组成部分的外壳应是密封的，其防护等级按GB4942.1为IPX8。 3.5 灯泡式水轮发电机一般采用密闭强制循环通风冷却系统。在发电机各部件温度不超过GB7894表2规定的条件下，冷风温度允许超过40℃。热空气的冷却方式由水轮发电机制造厂选择并经订货方同意。 3.6 灯泡式水轮发电机在空气冷却器采用密闭循环水冷却时，所使用的循环水应经过软化、防腐等水质处理。 3.7 灯泡式水轮发电机应设有正向推力轴承和反向推力轴承，以承受水轮机转轮传递的轴向正、反水推力。 3.8 灯泡式水轮发电机根据需要可以在径向轴承或径向轴承和正向推力轴承装设油压顶起减载装置，在机组起动和停机过程中使用。 3.9 灯泡式水轮发电机与水轮机应具有共同的轴承供油系统（包括高位油箱和回油箱）。 3.10 灯泡式水轮发电机的高位油箱应能在供油系统故障时供给发电机和水轮机轴承5min的润滑油。 3.11 灯泡式水轮发电机的推力轴承和径向轴承允许在轴承润滑油温度不低于20℃时起动。 3.12 为了测量正向推力轴承和径向轴承的温度，在正向推力轴承瓦内至少应放置2个信号温度计及2个电阻温度计；在径向轴承瓦内至少放置1个信号温度计及1个电阻温度计。 3.13 灯泡式水轮发电机的机架，在额定工况下，其垂直方向允许双幅振动量，参照GB7894表4的规定。 3.14 灯泡式水轮发电机和与其直接或间接连接的辅机，应能在飞逸转速下运转2min而不发生有害变形。 3.15 灯泡式水轮发电机的噪声在距通道进出口1m处的平均声压级，应不超过85dB（A）。 3.16 灯泡式水轮发电机应在灯泡头内设照明装置，并设有防潮装置，供长期停机时使用。 3.17 灯泡式水轮发电机根据需要可装设机械锁定装置，以防止在检查或检修时转动部分转动。 3.18 灯泡式水轮发电机一般采用静止励磁系统或交流励磁机励磁系统。 3.19 灯泡式水轮发电机一般采用残压测频或齿盘测速装置提供转速信号。 4 成套供应范围 灯泡式水轮发电机的成套供应范围符合GB7894第3章所列条款。 5 试验项目及验收规则 5.1 灯泡式水轮发电机的试验项目及验收规则符合GB7894第4章所列条款。 5.2 特殊试验项目由水轮发电机制造厂和订货方商定，并在技术协议中规定。 6 标志、包装、运输及保管 灯泡式水轮发电机的标志、包装、运输和保管符合GB7894第5章的规定。 7 制造厂的保证 7.1 在用户按照本标准和有关技术文件规定，正确保管、安装和使用条件下，制造厂应保证灯泡式水轮发电机符合本标准的要求。 7.2 保证运行期限从灯泡式水轮发电机投入运行后两年，但从最后一批货物发运之日起不超过三年。在此期间内，如因制造不良而损坏或不能正常工作，制造厂应无偿地为用户修理或更换。 附加说明： 本标准由机械工业部哈尔滨大电机研究所提出并归口。本标准由天津发电设备总厂负责起草。本标准主要起草人：陈仰辉、江才益、平智刚、王彬、卢山、刘长陆、韩飞。
