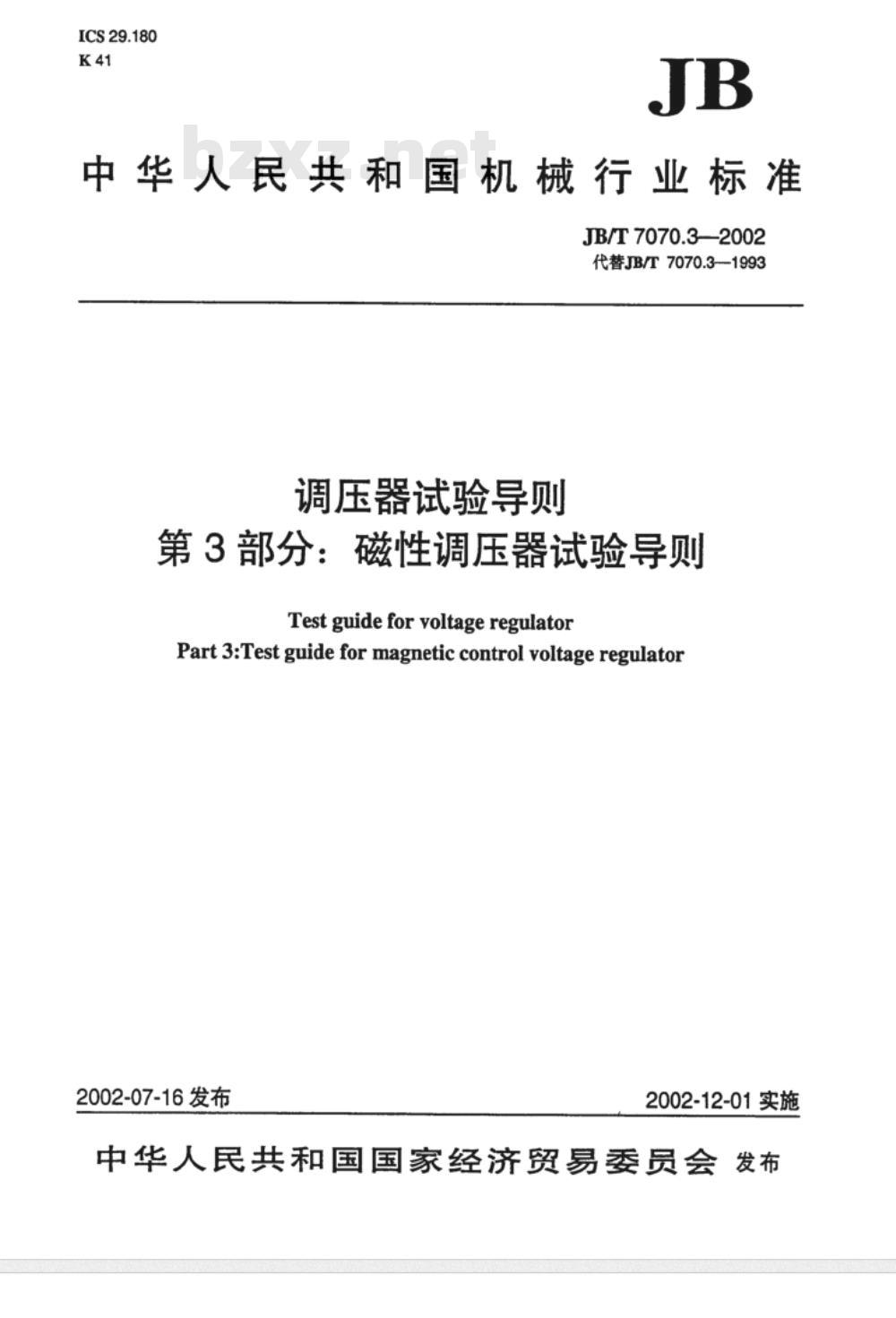

【机械行业标准(JB)】 调压器试验导则 第3部分：磁性调压器试验导则

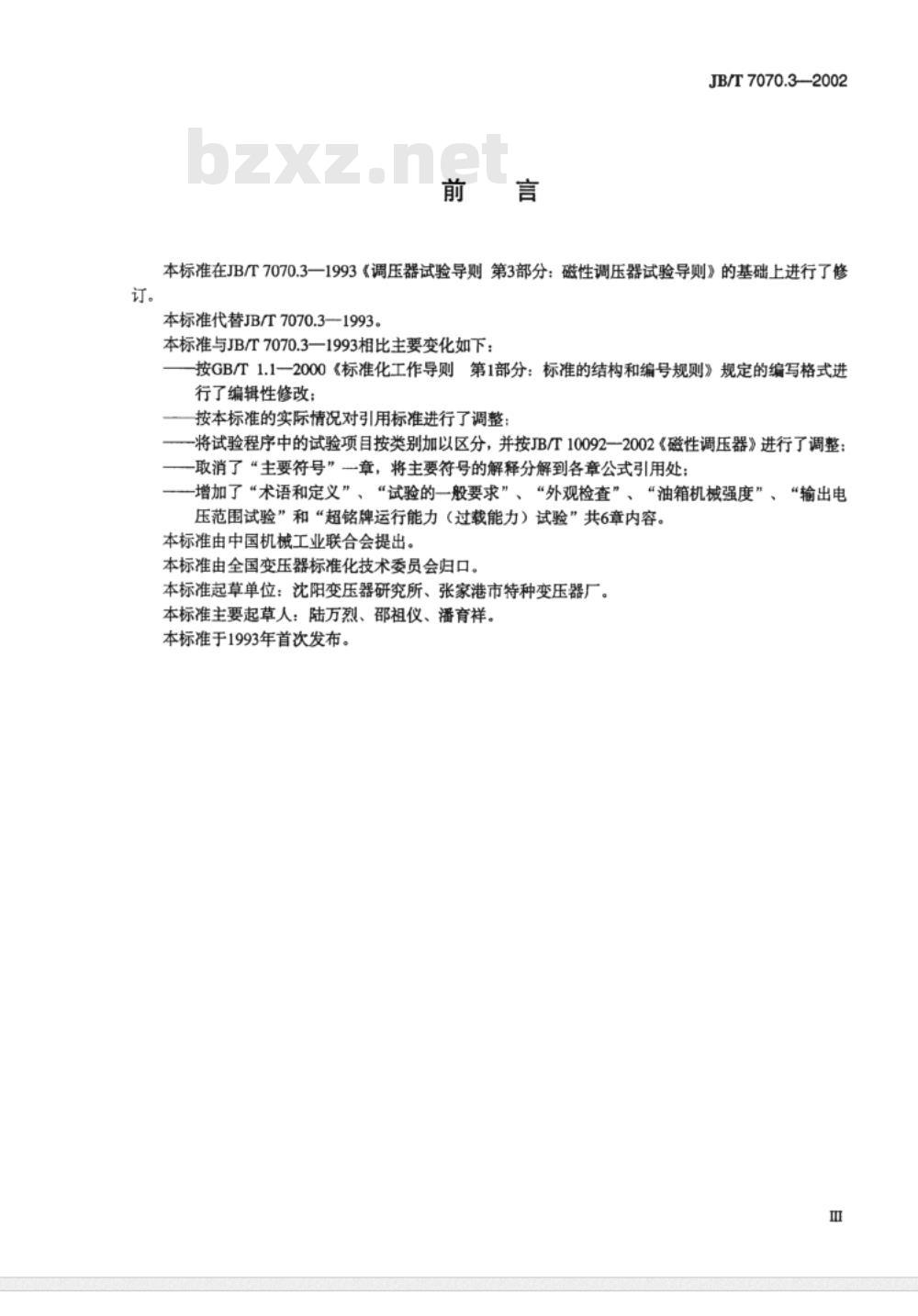

中华人民共和国机械行业标准 JB/T7070.3—2002 代替JB/T7070.3—1993 调压器试验导则 第3部分：磁性调压器试验导则 1 前言 本标准在JB/T7070.3—1993《调压器试验导则第3部分：磁性调压器试验导则》的基础上进行了修订，代替JB/T7070.3—1993。 本标准与JB/T7070.3—1993相比，主要变化如下： - 按GB/T1.1-2000《标准化工作导则第1部分：标准的结构和编号规则》规定的编写格式进行了编辑性修改； - 按本标准的实际情况对引用标准进行了调整； - 将试验程序中的试验项目按类别加以区分，并按JB/T10092—2002《磁性调压器》进行了调整； - 取消了“主要符号”一章，将主要符号的解释分解到各章公式引用处； - 增加了“术语和定义”、“试验的一般要求”、“外观检查”、“油箱机械强度”、“输出电压范围试验”和“超铭牌运行能力（过载能力）试验”共6章内容。 2 范围 本标准适用于磁性调压器的试验要求和方法。 3 规范性引用文件 - GB/T1.1-2000 标准化工作导则 第1部分：标准的结构与编写规则 4 术语和定义 4.1 磁性调压器：一种通过磁性作用调节输出电压的电气设备。 5 试验的一般要求 5.1 试验前准备： - 对试品进行外观检查，确保无缺陷； - 配置试验设备，确保符合标准要求。 6 试验项目及试验程序 6.1 外观检查试验 - 试验目的：检查调压器的外观是否符合设计要求； - 试验方法：目测检查并测量主要尺寸。 6.2 油箱机械强度试验 - 试验目的：验证油箱的机械强度； - 试验方法：通过加压测试油箱强度。 7 工频耐压试验 7.1 试验目的：测试调压器的绝缘性能； 7.2 试验方法：使用工频耐压装置进行测试。 8 负载试验 8.1 试验目的：验证调压器在负载下的性能； 8.2 试验方法：通过施加标准负载进行测试。 9 输出电压范围试验 9.1 试验目的：测试调压器的输出电压范围； 9.2 试验方法：通过调节电压并测量输出电压进行试验。 10 调压特性曲线试验 10.1 试验目的：测定调压器的调压特性； 10.2 试验方法：通过不同负载下的电压变化进行测量。 11 温升试验 11.1 试验目的：验证调压器的温升性能； 11.2 试验方法：施加标准负载并测量温度变化。 12 超铭牌运行能力（过载能力）试验 12.1 试验目的：测试调压器的过载能力； 12.2 试验方法：通过超负荷运行测试其稳定性。 13 声级测定试验 13.1 试验目的：测试调压器在工作时的噪音级别； 13.2 试验方法：使用声级计测量噪音水平。 附图： - 图1 工频耐压试验线路图 - 图2 感应耐压试验线路图 - 图3 空载试验和负载试验线路图 - 图4 三柱式铁心示意图 - 图5 调压特性曲线试验线路图 - 图6 调压时间常数测定接线示意图 表1 绝缘电阻的测量部位 表2 空气密度与因素关系表 表3 磁滞损耗、涡流损耗与总的空载损耗之比
