【国家标准(GB)】 船用碟式分离机

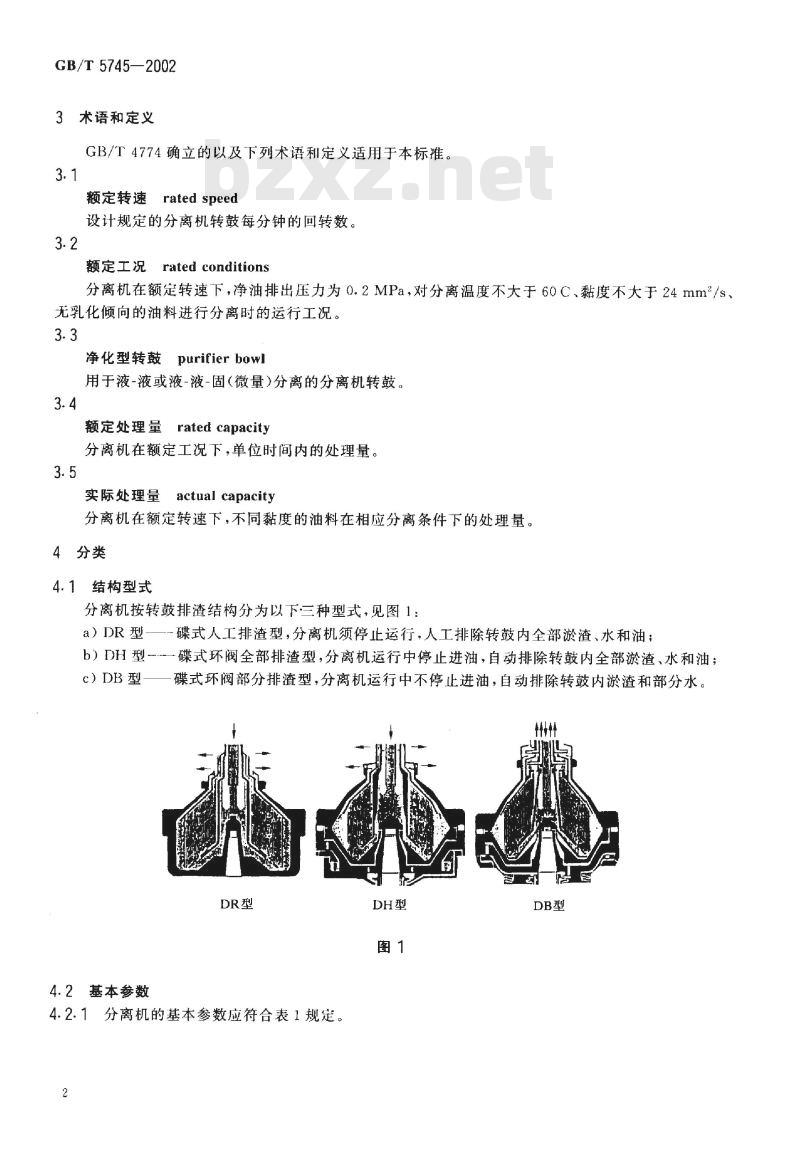

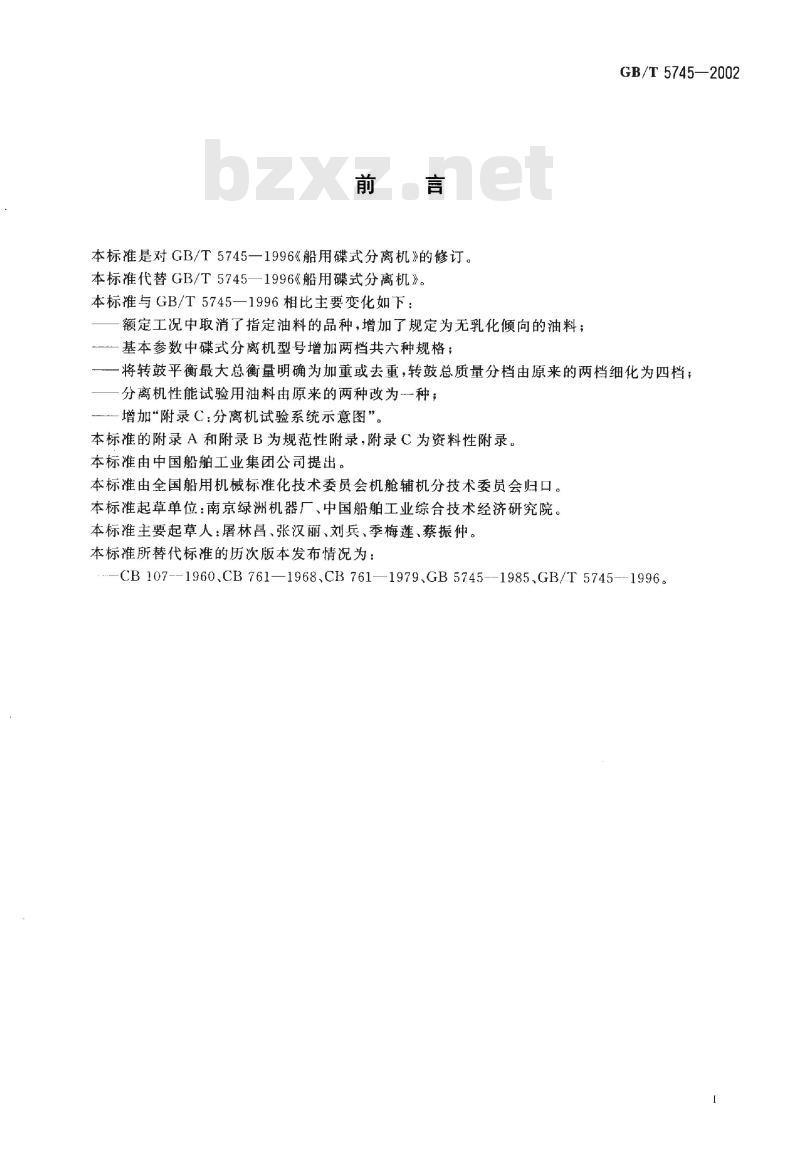

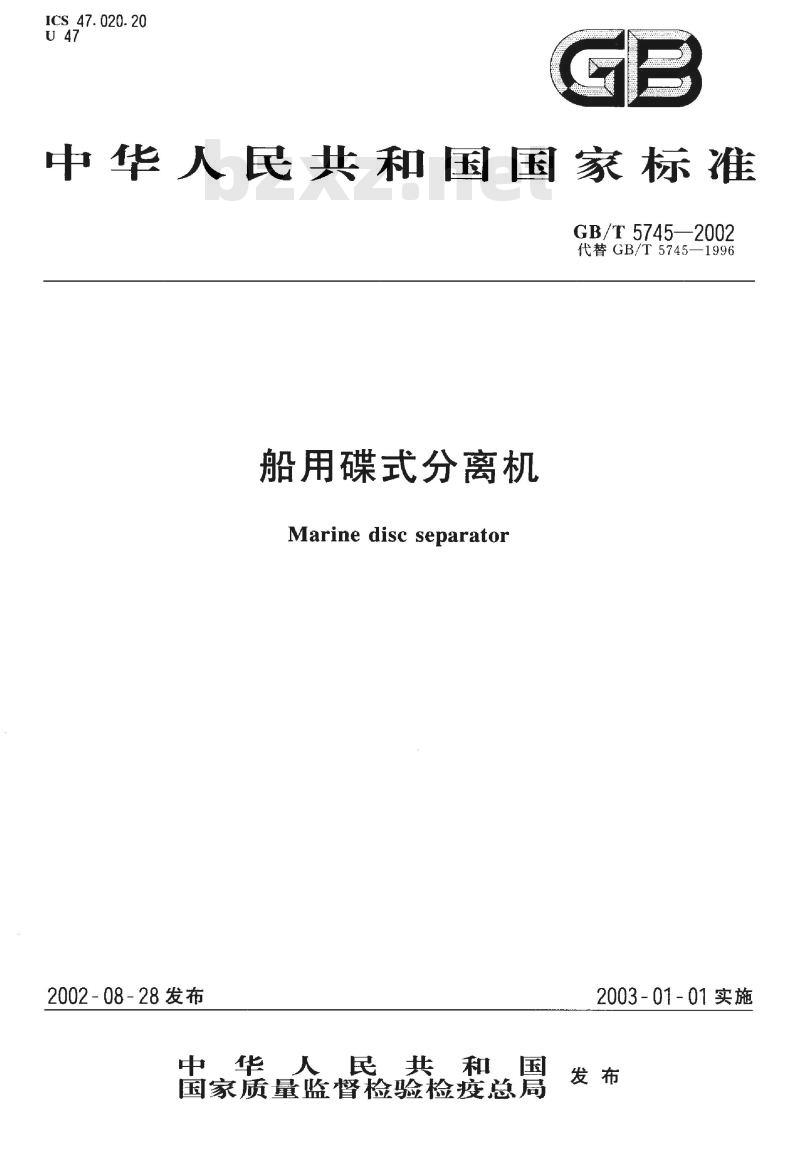

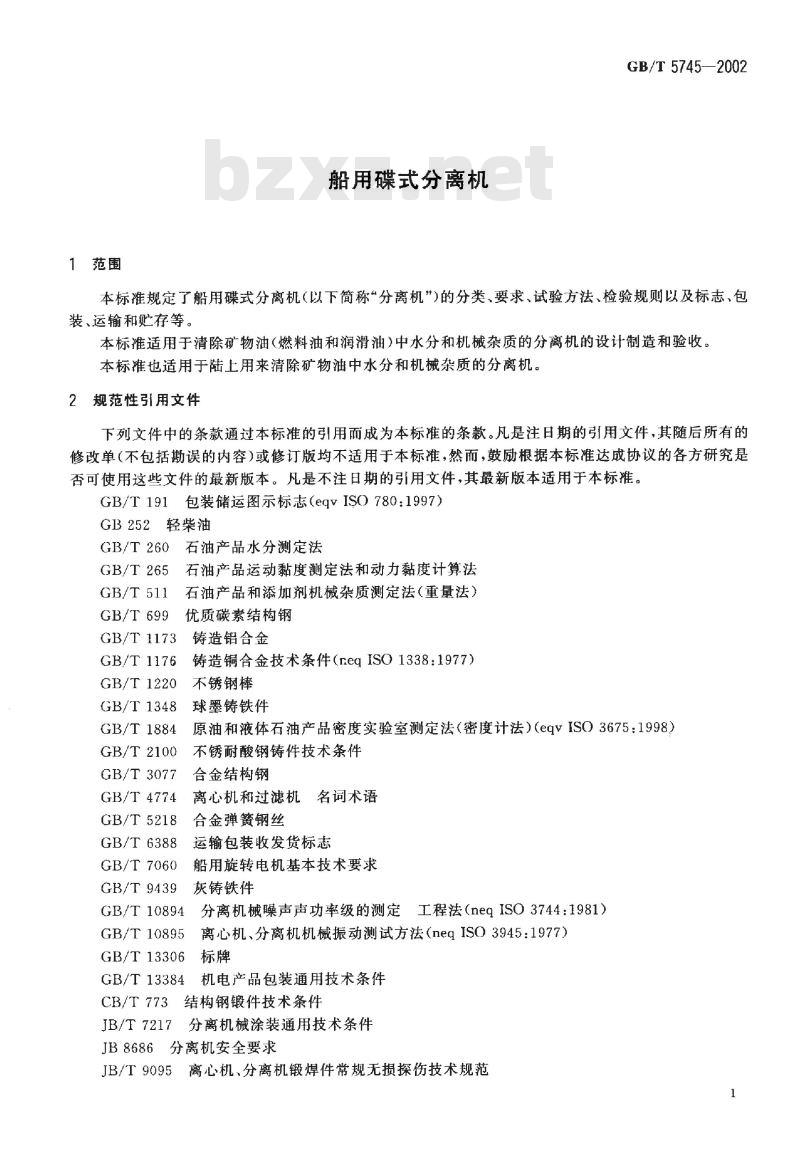

中华人民共和国国家标准 GB/T5745—2002 代替GB/T5745—1996 船用碟式分离机 本标准是对GB/T5745-1996《船用碟式分离机》的修订。本标准代替GB/T5745-1996《船用碟式分离机》。本标准与GB/T5745-1996相比主要变化如下：额定工况中取消了指定油料的品种，增加了规定为无乳化倾向的油料；基本参数中碟式分离机型号增加两档共六种规格，GB/T5745-2002将转鼓平衡最大总衡量明确为加重或去重，转鼓总质量分档由原来的两档细化为四档；分离机性能试验用油料由原来的两种改为三种，增加“附录C：分离机试验系统示意图”。本标准的附录A和附录B为规范性附录，附录C为资料性附录。本标准由中国船舶工业集团公司提出。本标准由全国船用机械标准化技术委员会机舱辅机分技术委员会归口。本标准起草单位：南京绿洲机器厂、中国船舶工业综合技术经济研究院。本标准主要起草人：屠林昌、张汉丽、刘兵、季梅莲、蔡振仲。 本标准所替代标准的历次版本发布情况为： CB 107-1960, CB 761-1968, CB 761-1979, GB 5745-1985, GB/T 5745-1996。 1. 范围 本标准规定了船用碟式分离机（以下简称“分离机”）的分类、要求、试验方法、检验规则以及标志、包装、运输和贮存等。本标准适用于清除矿物油（燃料油和润滑油）中水分和机械杂质的分离机的设计、制造和验收。本标准也适用于陆上用来清除矿物油中水分和机械杂质的分离机。 2. 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 - GB/T191 包装储运图示标志（eqv ISO 780:1997） - GB 252 轻柴油 - GB/T260 石油产品水分测定法 - GB/T265 石油产品运动黏度测定法和动力黏度计算法 - GB/T511 石油产品和添加剂机械杂质测定法（重量法） - GB/T699 优质碳素结构钢 - GB/T1173 铸造铝合金 - GB/T1220 不锈钢棒 - GB/T1348 合金结构钢 - GB/T4774 离心机和过滤机名词术语 - GB/T5218 合金弹簧钢丝 - GB/T6388 运输包装收发货标志 - GB/T7060 船用旋转电机基本技术要求 3. 术语和定义 GB/T4774确立的以及下列术语和定义适用于本标准。 3.1 额定转速（rated speed）：设计规定的分离机转鼓每分钟的回转数。 3.2 额定工况（rated conditions）：分离机在额定转速下，净油排出压力为0.2MPa，分离温度不大于60°C，黏度不大于24mm/s，使用无乳化倾向的油料时的运行工况。 3.3 净化型转鼓（purifier bowl）：用于液-液或液-液-固（微量）分离的分离机转鼓。 3.4 额定处理量（rated capacity）：分离机在额定工况下，单位时间内的处理量。 3.5 实际处理量（actual capacity）：分离机在额定转速下，不同黏度的油料在相应分离条件下的处理量。 4. 分类 4.1 结构型式 分离机按转鼓排渣结构分为以下三种型式，见图1： a) DR型 - 碟式人工排渣型，分离机须停止运行，人工排除转鼓内全部淤渣、水和油； b) DH型 - 碟式环阀全部排渣型，分离机运行中停机自动排渣。
