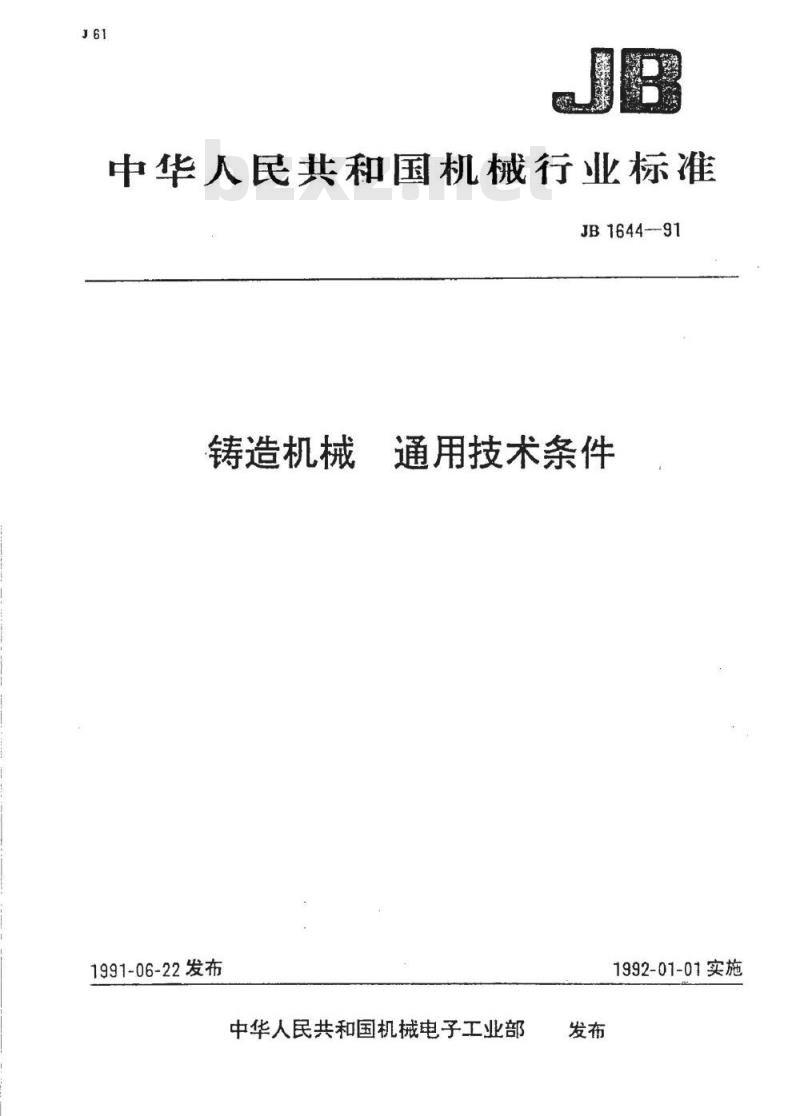

【机械行业标准(JB)】 铸造机械 通用技术条件

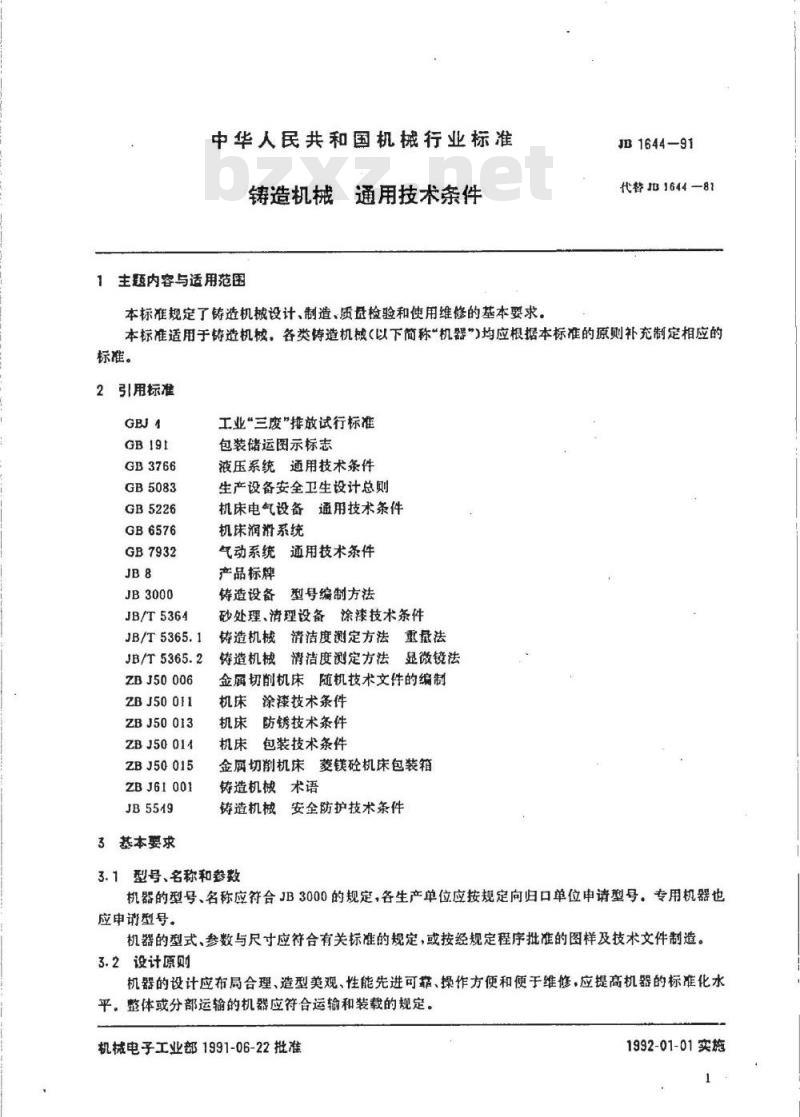

本标准规定了铸造机械设计、制造、质量检验和使用维修的基本要求，适用于各种铸造机械（以下简称“机器”）。各生产单位应根据本标准的原则补充制定相应的标准。 2 引用标准 GBJ4、GB191、GB3766、GB5083、GB5226、GB6576、GB7932、JB8、JB3000、JB/T5364、JB/T5365.1、JB/T5365.2、ZBJ50006、ZBJ50011、ZBJ50013、ZBJ50014、ZBJ50015、ZBJ61001、JB5549。 3 基本要求 3.1 型号、名称和参数 机器的型号、名称应符合JB3000的规定，生产单位应向归口单位申请型号。专用机器也应申请型号。机器的型式、参数与尺寸应符合有关标准或经规定程序批准的图样及技术文件制造。 3.2 设计原则 机器的设计应布局合理、造型美观、性能先进可靠、操作方便和便于维修。应提高机器的标准化水平，整体或分部运输的机器应符合运输和装载的规定。 3.3 配套性 机器上所使用的配套产品（如电气设备、液压、气动元件、专用工具等）应有制造厂的合格证明书，并符合有关标准的规定，出厂时应与机器同时进行运转试验。 3.4 成套性 3.4.1 出厂的机器应保证成套性，备有保证正常使用和维修所需的附件及备用的易损件，并在相应的技术文件中规定。 3.4.2 附件、易损件（如抛丸器的叶片、抛砂头的叶片、混砂机的刮砂板等）应保证使用性能和互换性。 3.5 安全与卫生 3.5.1 机器上有可能对人身或设备造成损伤的部位，必须采取相应的安全措施或设置安全防护装置，并符合JB5549和GB5083的规定。 3.5.2 机器排放的粉尘、烟尘和有害气体，应符合GBI4和劳动、卫生部门的有关规定。 3.5.3 机器运转时不应有异常的冲击声和尖叫声，各种机器的噪声应符合有关标准的规定。 3.6 电气系统 机器的电气系统应符合GB5226和有关标准的规定。 3.7 液压、气动、冷却和润滑系统 3.7.1 机器的液压系统应符合GB3766的规定，耐压部件应进行耐压试验，符合相关规定。 3.7.2 机器的气动系统应符合GB7932的规定，气动系统的管路、接头、法兰等应密封良好，连接可靠，工作部件不应有爬行、停滞、振动和显著的冲击现象。 3.7.3 机器的润滑系统应有观察供油情况的装置，油位应指示清楚，并符合GB6576的规定。 3.7.4 机器的冷却系统应保证冷却充分、可靠。 3.7.5 系统和其他部位不得漏油、漏水、漏气。 3.7.6 压力容器的设计、制造和检验必须符合有关标准的规定，外购的压力容器应附有出厂合格证。 3.8 寿命 3.8.1 在遵守使用规则的条件下，机器的首次大修期应符合有关标准规定。 3.8.2 机器的导轨、主轴、蜗轮副和高速、重载的齿轮等主要零件应采取措施，以提高其使用寿命。 3.9 铭牌和标牌 机器应有铭牌和液压、气动系统的指示操作、润滑、安全标牌。铭牌和标牌的内容应正确，符合标准要求。 3.10 随机技术文件 机器随附的技术文件包括使用说明书、合格证明书、装箱单。技术文件的编制应符合ZBJ50006的规定。 4 加工和装配质量 4.1 机器上各种零件材料的牌号、机械性能和物理性能应符合标准的规定。零件的加工应符合标准、图样和工艺文件的要求。 4.2 铸件、锻件、热处理件、焊接件和机械加工件均应符合有关标准的规定。
