【机械行业标准(JB)】 锅壳式锅炉受压元件强度计算

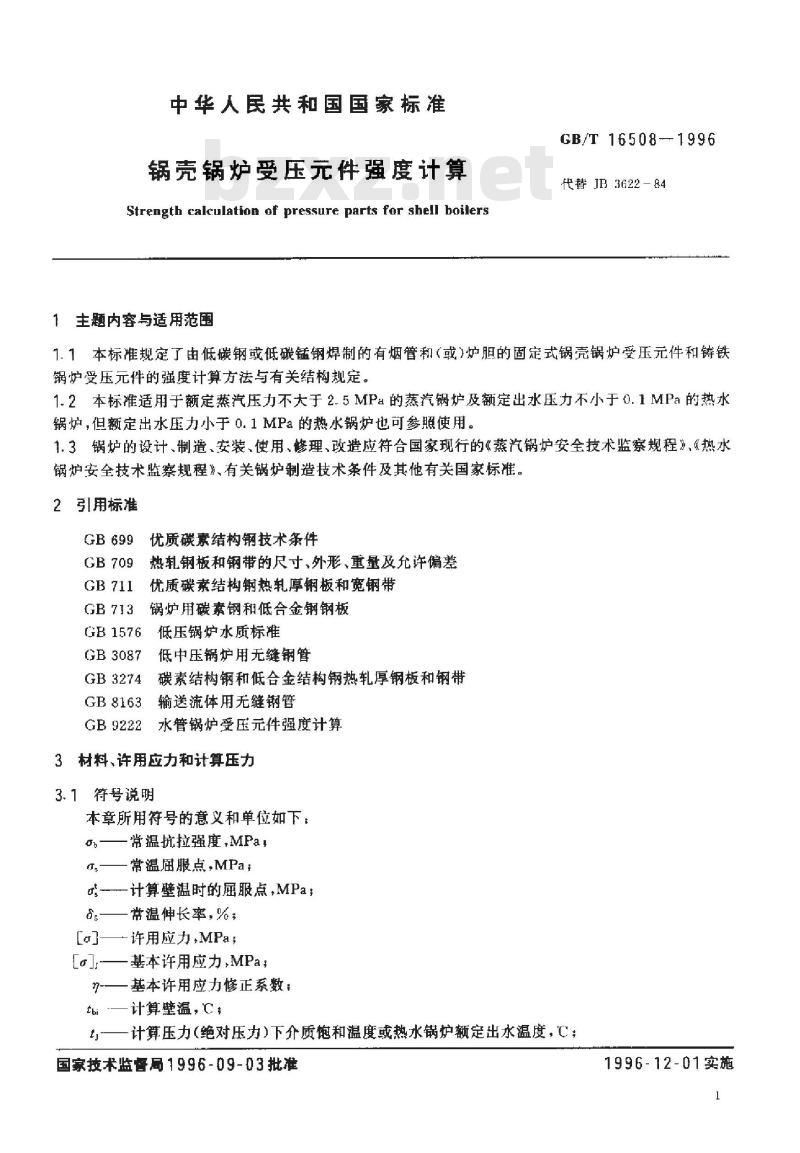

本标准是对JB3622-84《锅壳锅炉受压元件强度计算》的修订。与JB3622-84相比，标准的技术内容有了较大的更新。本标准适用于额定蒸汽压力不大于2.5MPa的蒸汽锅炉和额定出水压力不小于0.1MPa的热水锅炉。锅炉的设计、制造、安装、使用、修理及改造应符合国家现行的《蒸汽锅炉安全技术监察规程》、《热水锅炉安全技术监察规程》及其他相关标准。 1 主题内容与适用范围 本标准规定了由低碳钢或低碳锰钢焊制的有烟管和（或）炉胆的固定式锅壳锅炉受压元件的强度计算方法。适用于额定蒸汽压力不大于2.5MPa的蒸汽锅炉及额定出水压力不小于0.1MPa的热水锅炉。锅炉的设计、制造、安装、使用、修理及改造应符合国家现行锅炉安全技术标准。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文： - GB699 - GB711 - GB713 - GB1576 - GB3087 - GB3274 - GB8163 - GB9222 3 材料、许用应力和计算压力 3.1 符号说明 常用的符号及其单位如下： - 常温抗拉强度，MPa - 计算壁温，℃ - 计算压力（绝对压力）MPa - 许用应力，MPa - 计算元件所受水柱静压力，MPa 3.2 材料 锅壳锅炉受压元件应采用符合有关国家标准的低碳钢或低碳锰钢，材料必须具有良好的塑性，其常温伸长率不得低于18%。 3.3 许用应力 3.3.1 材料的许用应力按公式计算，基本许用应力可依据表格1中的标准值计算。对于表格中未列出的钢材，基本许用应力应按公式计算，取两者较小值。 表1 常用钢材基本许用应力： 钢号和标准号：GB8163、GB3087、GB3274 - 对于不同钢材和温度范围，使用不同的许用应力值，确保锅炉受压元件的安全性和稳定性。
