【机械行业标准(JB)】 YY系列电容运转异步电动机 技术条件

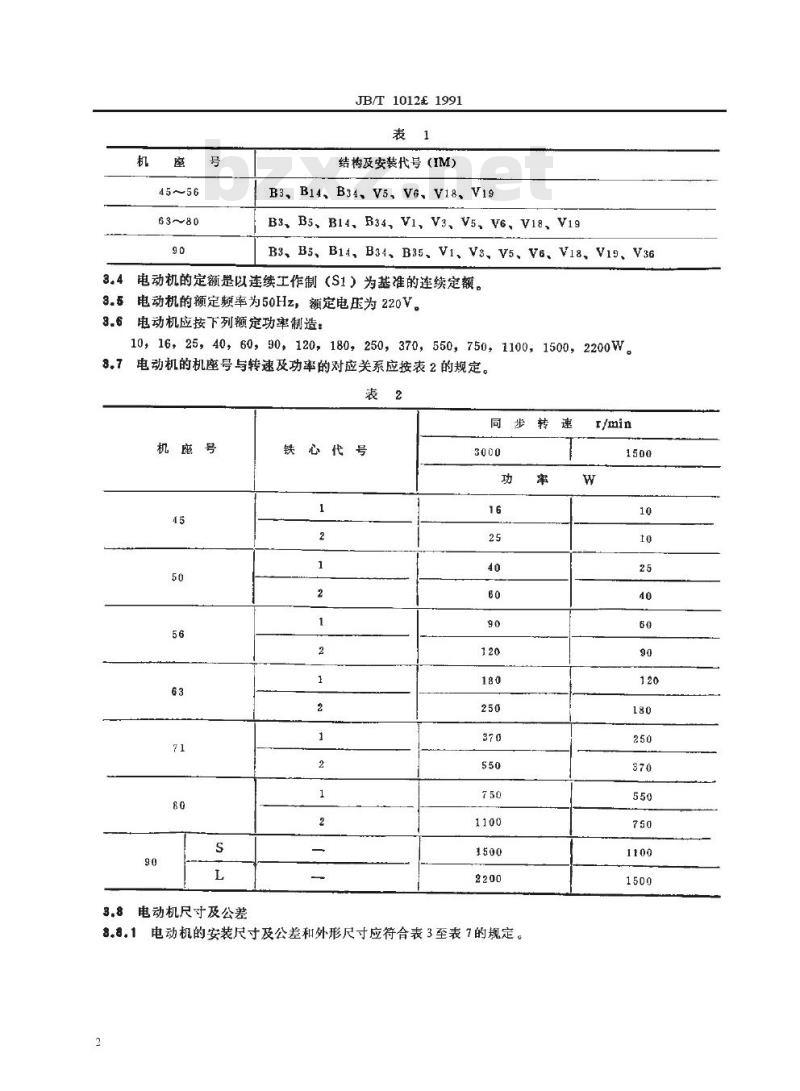

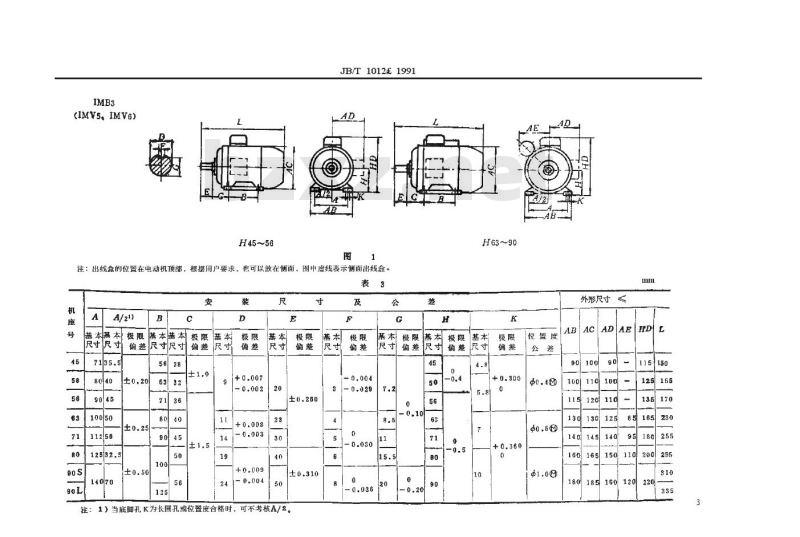

JB/T1012-1991 中华人民共和国机械行业标准 YY系列电容运转异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则以及标志与包装的要求。 本标准适用于YY系列电容运转异步电动机（机座号45～90）（以下简称电动机），凡属本系列电动机所派生的各种电动机也可参照执行。 1. 主题内容和适用范围 本标准规定了YY系列电容运转异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则以及标志与包装的要求。 2. 引用标准 GB4831 电机产品型号编制方法 GB755 旋转电机基本技术要求 GB4942.1 电机外壳防护分级 GB1993 电机冷却方法 GB997 电机结构及安装型式代号 GB4772.1 电机尺寸及公差机座号36～400凸缘号FF55～FF1080或FT55～FT1080的电机 GB10068 小功率电机通用技术条件 GB10069 旋转电机噪声测定方法及限值 GB2828 旋转电机振动测定方法及限值 GB12350 单相异步电动机试验方法 GB2900.25 电工名词术语电机 GB2900.27 电工名词术语小功率电动机 3. 型式、基本参数与尺寸 3.1 电动机的外壳防护等级为IP44。 3.2 电动机的冷却方法为IC0141（机座号63及以上），IC0041（机座号56及以下）。 3.3 电动机的结构及安装型式按表1的规定。 3.4 电动机的定额是以连续工作制（S1）为基准的连续定额。 3.5 电动机的额定频率为50Hz，额定电压为220V。电动机应按下列额定功率制造：10、16、25、40、60、90、120、180、250、370、550、750、1100、1500、2200W。 3.6 电动机的机座号与转速及功率的对应关系应按表2的规定。 3.7 电动机的安装尺寸及公差应符合表3至表7的规定，外形尺寸应不大于表3至表7的规定。 表1 结构及安装代号（IM） 机座号 45~56 63~80 90 B3、B14、B34、V5、V6、V18、V19 B3、B5、B14、B34、V1、V3、V5、V6、V18、V19 B3、B5、B14、B34、B35、V1、V3、V5、V6、V18、V19、V36 表2 机座号与功率、转速的对应关系 机座号 45 56 63 71 80 90 表3 电动机安装尺寸及公差 注：100及以上机座号须安装吊环。
