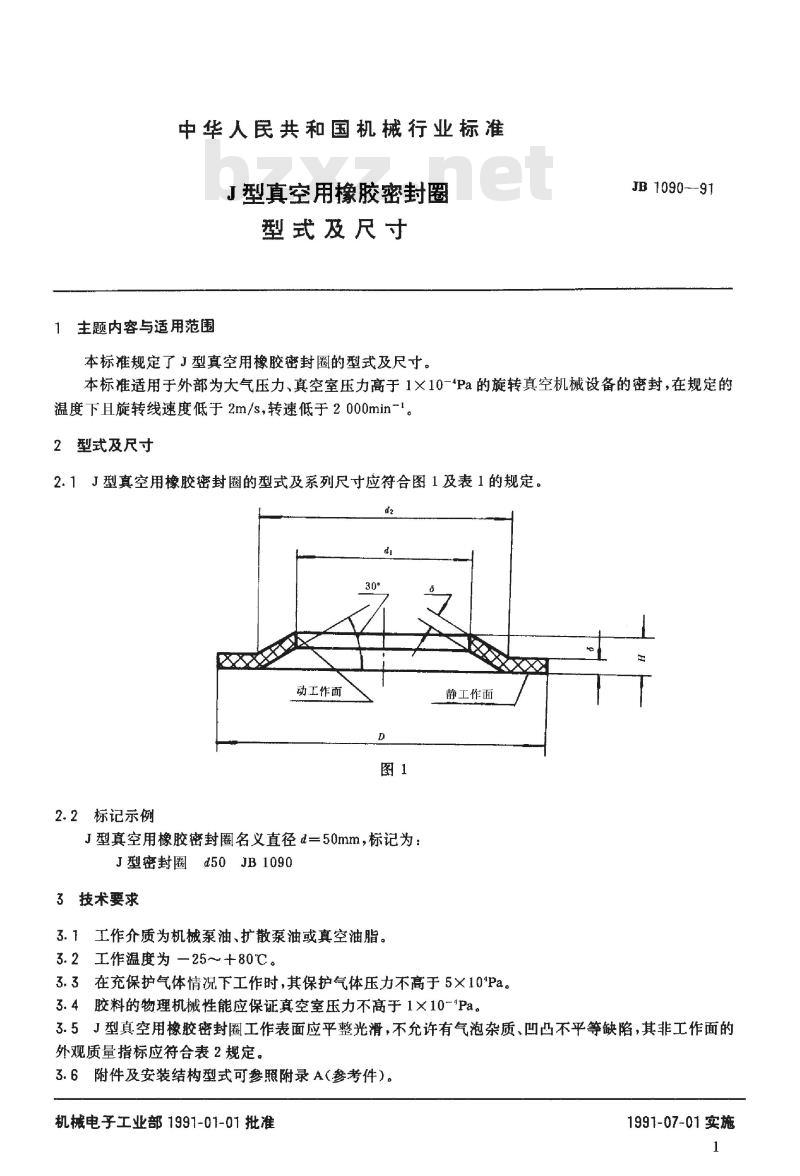

中华人民共和国机械行业标准
J型真空用橡胶密封圈
型式及尺寸
主题内容与适用范围
本标准规定了J型真空用橡胶密封圈的型式及尺寸。JB 1090--91
本标准适用于外部为大气压力、真空室压力高于1×10-4Pa的旋转真空机械设备的密封，在规定的温度下且旋转线速度低于2m/s，转速低于2000min-1。2型式及尺寸
2.1J型真空用橡胶密封圈的型式及系列尺寸应符合图1及表1的规定。d2
动工作面
2.2标记示例
J型真空用橡胶密封圈名义直径d=50mm，标记为：J型密封圈d50JB1090
3技术要求
3.1工作介质为机械泵油、扩散泵油或真空油脂。3.2工作温度为—25～±80℃。
静工作面
3.3在充保护气体情况下工作时，其保护气体压力不高于5×10*Pa。3.4胶料的物理机械性能应保证真空室压力不高于1×10-4Pa。3.5J型真空用橡胶密封圈工作表面应平整光滑，不允许有气泡杂质、凹凸不平等缺陷，其非工作面的外观质量指标应符合表2规定。
3.6附件及安装结构型式可参照附录A（参考件）。机械电子工业部1997-01-01批准1991-07-01 实施

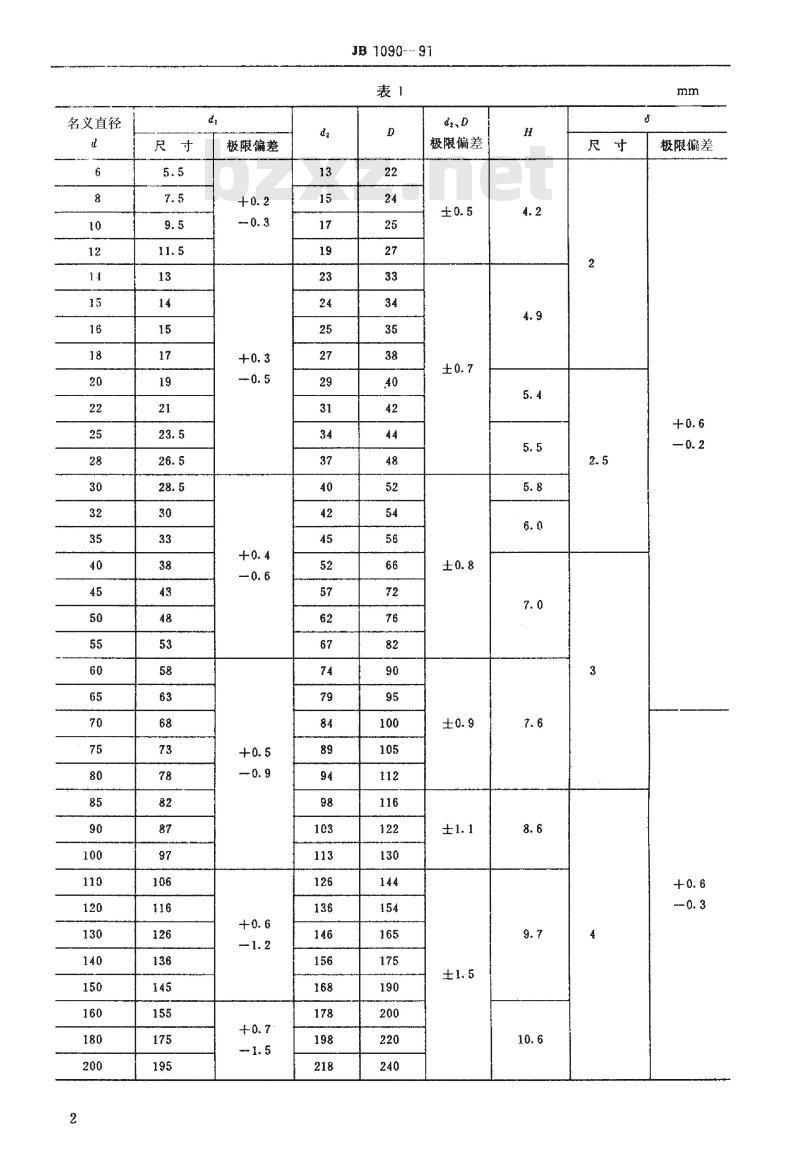

名义直径
极限偏差
JB 1090--91
dz、D
极限偏差
FETE1EF
极限偏差
缝错位
JB1090-91

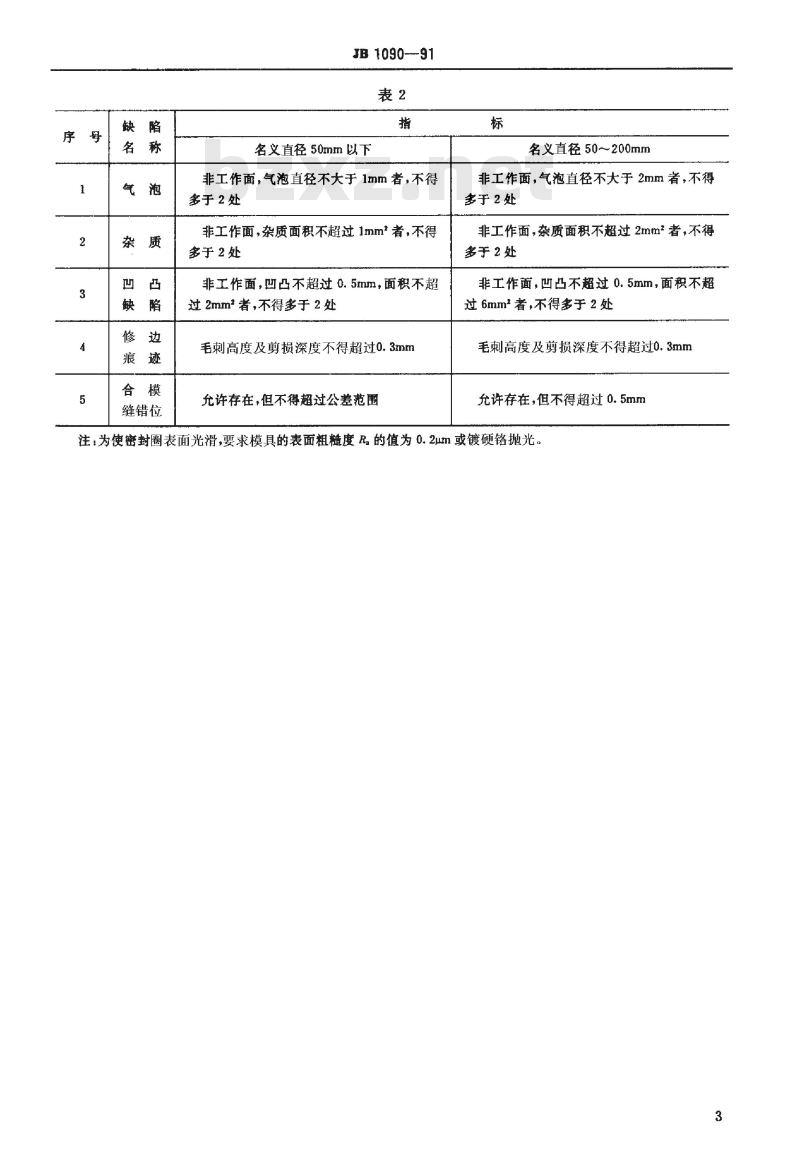

名义直径50mm以下
非工作面，气泡直径不大于1mm者，不得多于2处
非工作面，杂质面积不超过1mm2者，不得多于2处
非工作面，四凸不超过0.5mm，面积不超过2mm2者，不得多于 2处
毛刺高度及剪损深度不得超过0.3mm允许存在，但不得超过公差范围标
名义直径50～200mm
非工作面，气泡直径不大于2mm者，不得多于2处
非工作面，杂质面积不超过2mm2者，不得多于2处
非工作面，凹凸不超过0.5mm，面积不超过 6mm2者，不得多于2处
毛刺高度及剪损深度不得超过0.3mm允许存在，但不得超过0.5mm
注：为使密封圈表面光滑，要求模具的表面粗糙度Ra的值为0.2um或镀硬铬抛光。3
JB 1090—91

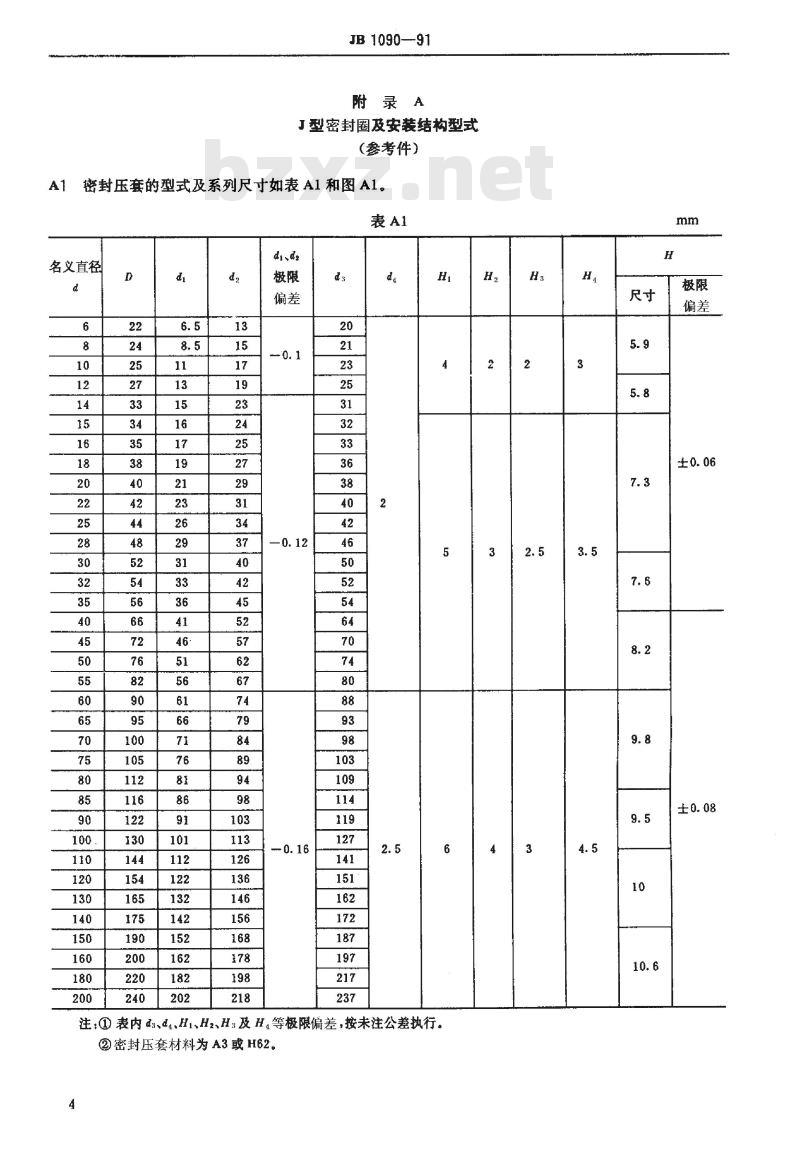

附录AWww.bzxZ.net
型密封圈及安装结构型式
（参考件）
A1密封压套的型式及系列尺寸如表A1和图A1。表A1
名义直径
d、d2
注：①表内d3d4、HI、H2、Hs及H4等极限偏差，按未注公差执行。②密封压套材料为A3或H62。
D(d11)

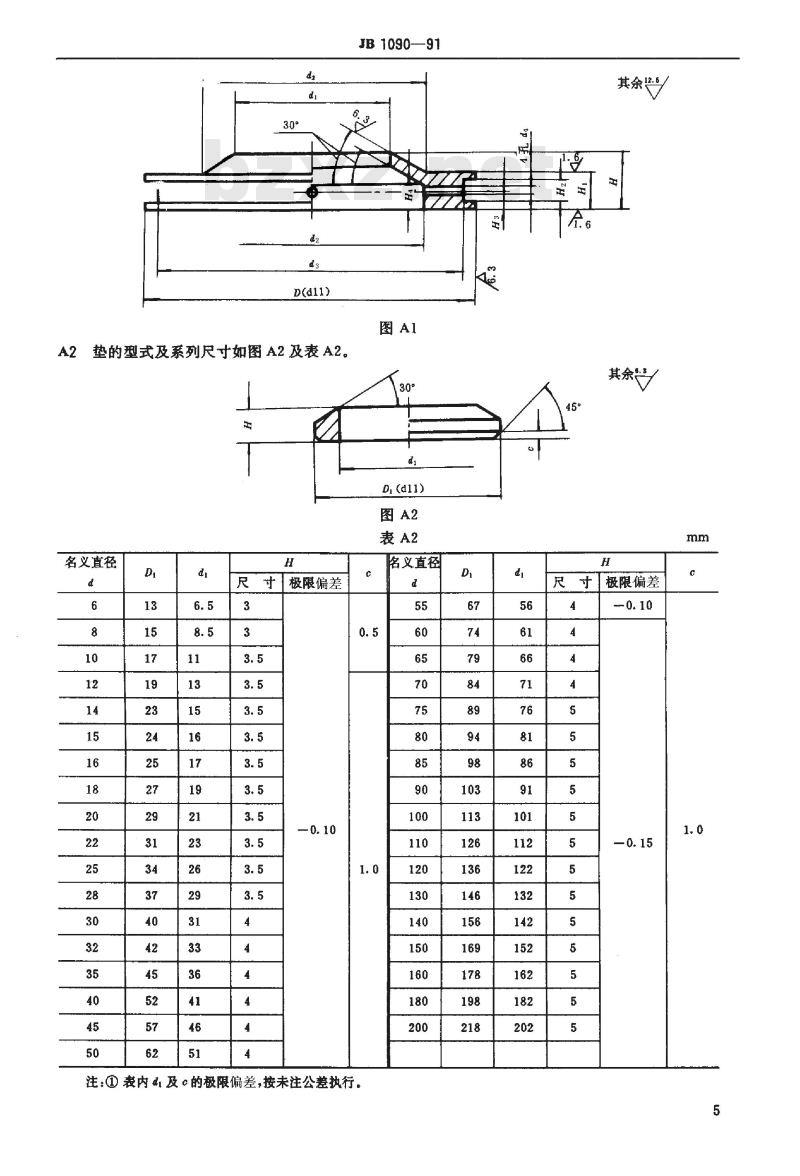

垫的型式及系列尺寸如图A2及表A2。A2
名义置径
尺时极限偏差
JB 1090—91
D,(dl)
注：①表内及c的极限偏差，按未注公差执行。名义直径
极限偏差
②如因结构关系，H可以改变。
垫材料为A3或H62。
A3安装示例及密封槽的要求推荐如图A3。JB109091
D(HI1)
D(H11)
注：①如果用螺母压紧时，在螺母与橡胶密封圈之间应装有金属垫圈。②真空室内表面各零件表面粗糙度：密封面Ra的值为1.6μm，其他面Ra的值为3.2um，轴的表面粗糙度R的值为0.8μm
附加说明：
本标准由全国真空技术标准化技术委员会提出并归口。本标准由沈阳真空技术研究所负责起草。本标准主要起草人张。
自本标准实施之日起，原JB1090一83&J型真空用橡胶密封圈型式及尺寸》作废。6
