【机械行业标准(JB)】 JO型和骨架型真空用橡胶密封圈

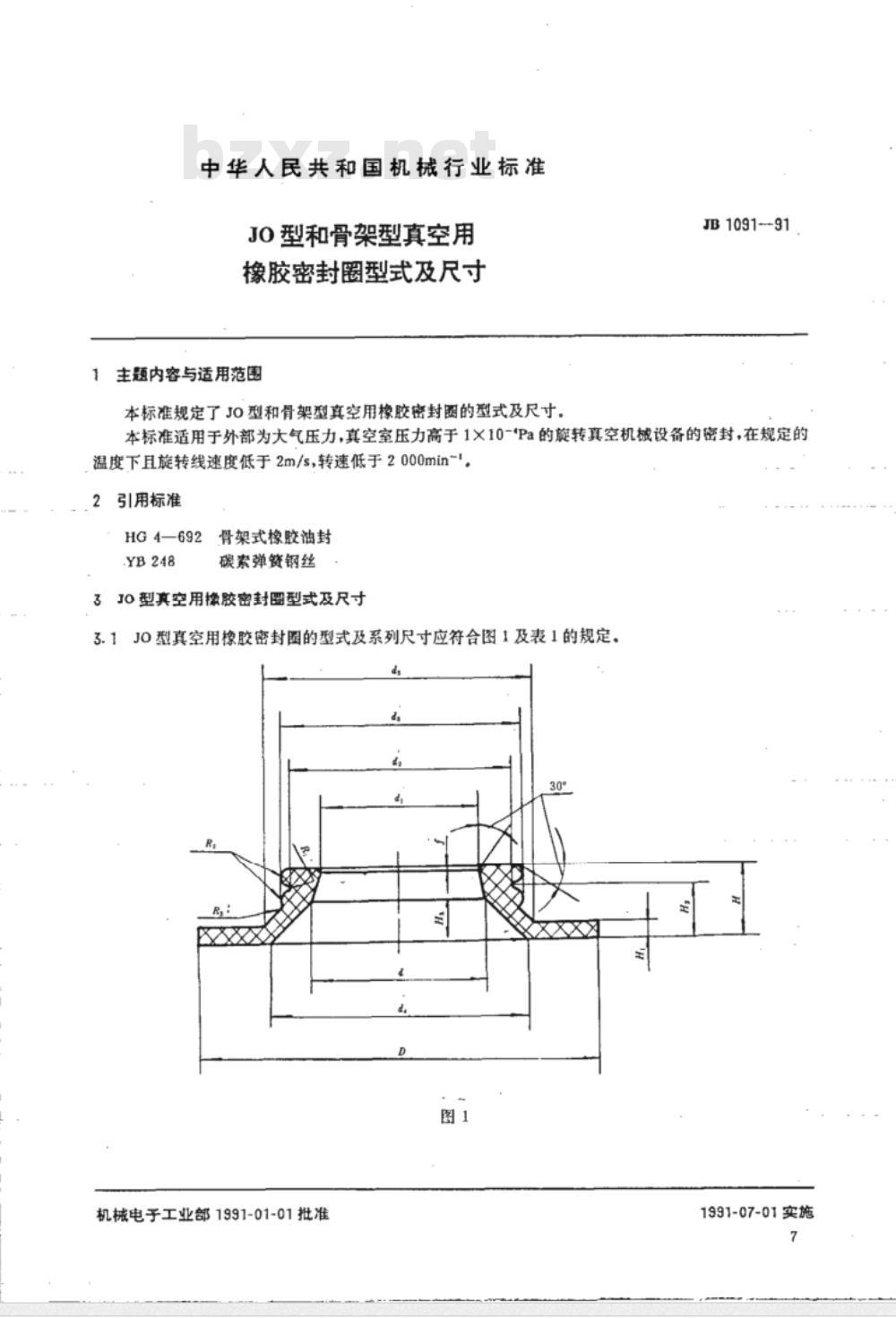

中华人民共和国机械行业标准
JO型和骨架型真空用
橡胶密封圈型式及尺寸
主题内容与适用范围
本标准规定了JO型和骨架型真空用橡胶密封圈的型式及尺寸。JB1091--91
本标准适用于外部为大气压力，真空室压力高于1×10-\Pa的旋转真空机械设备的密封，在规定的温度下且旋转线速度低于2m/s，转速低于2000min\1引用标准
HG4-692骨架式橡胶油封
.YB248
碳索弹贫钢丝

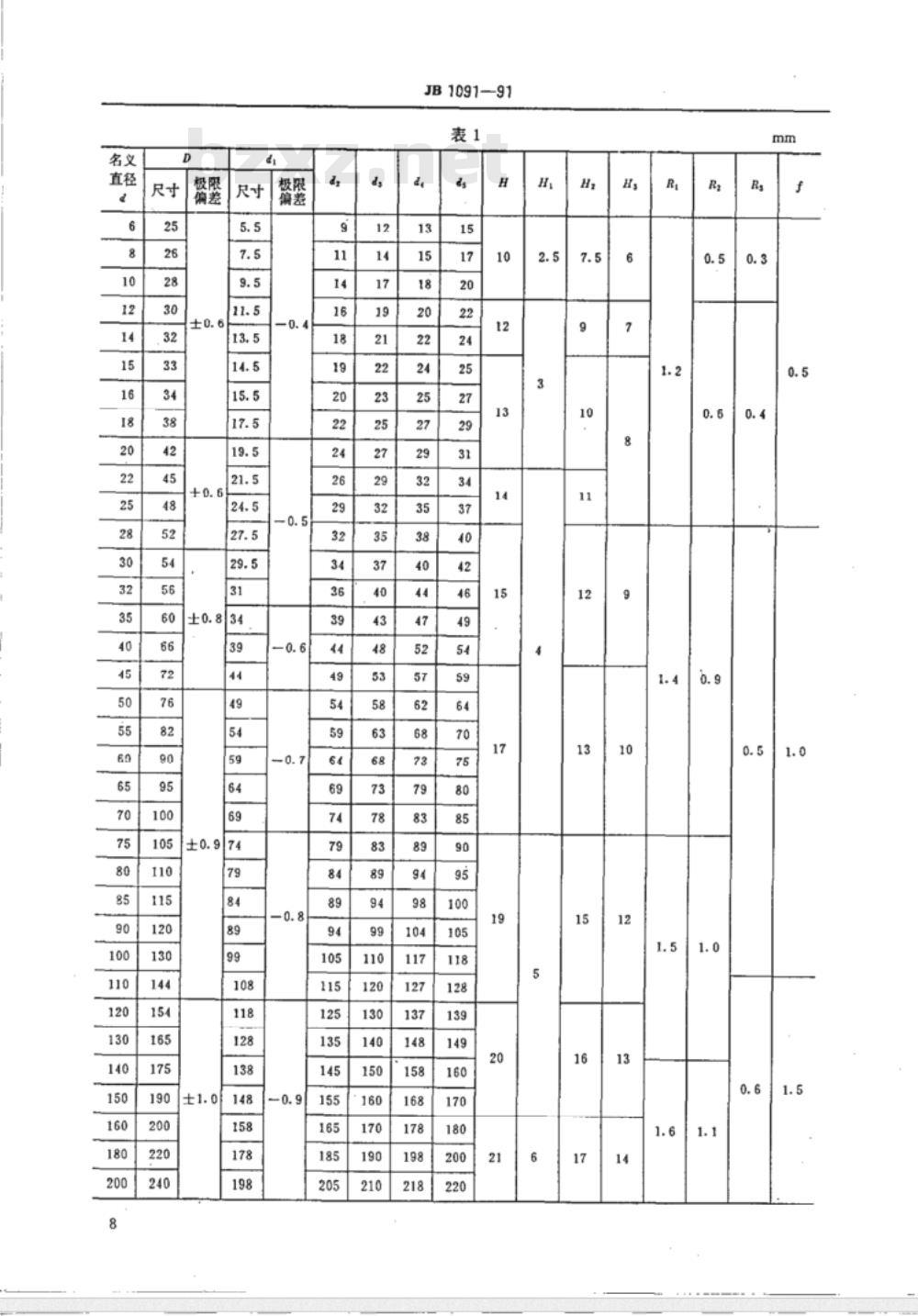

3J0型真空用橡胶密封图型式及尺寸3.1JO型真空用橡胶密封圈的型式及系列尺寸应符合图1及表1的规定。4
机械电子工业部1991-01-01批准1991-07-01实施
JB1091-91
JB1091—91

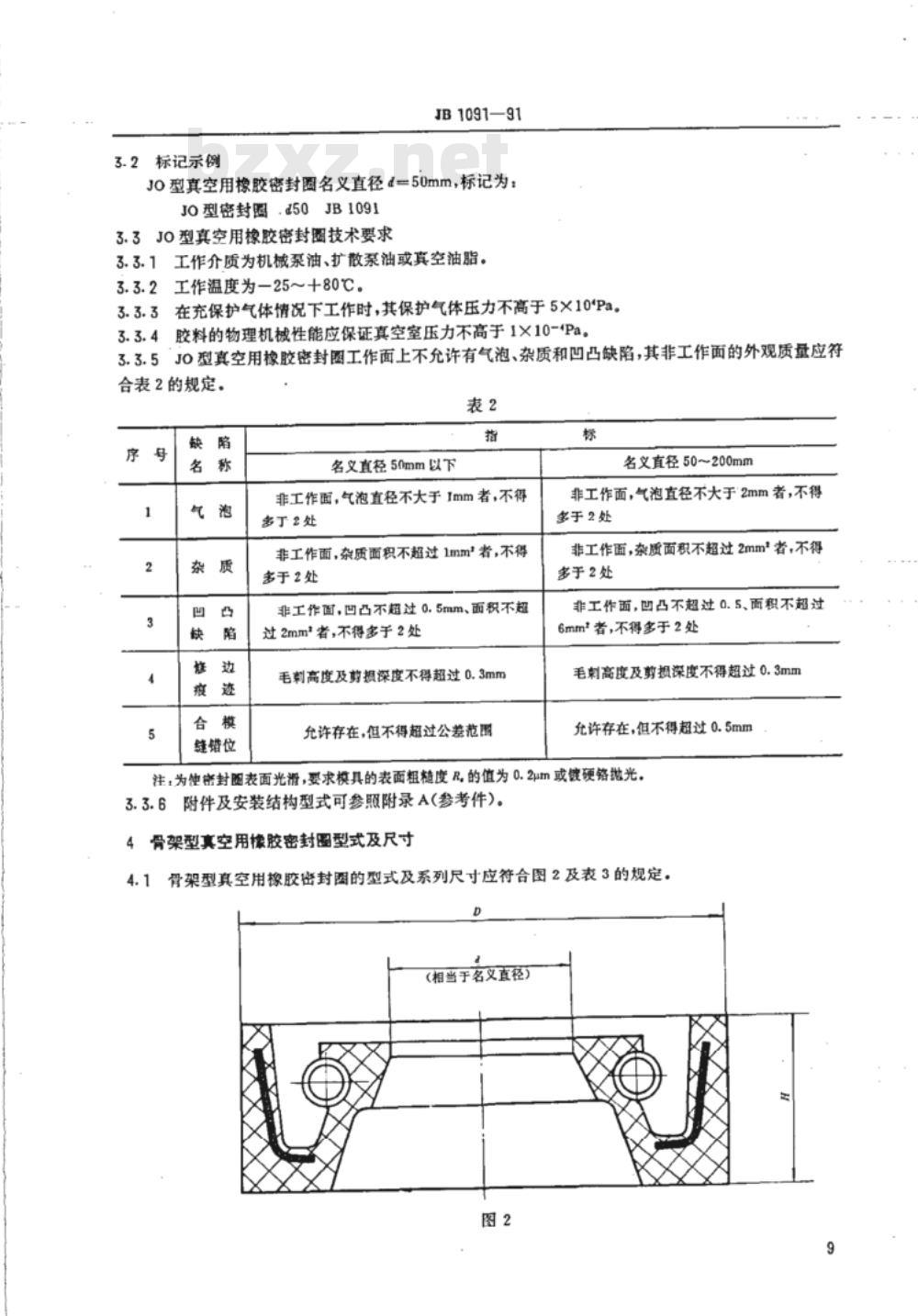

3.2标记示例
J0型真空用橡胶密封圆名义直径d=50mm，标记为：JO型密封圈.d50JB1091
3.3JO型真空用橡胶密封圈技术要求3.3.1工作介质为机械泵油、扩散泵油或真空油脂。3.3.2工作温度为25～十80℃。
3.3.3在充保护气体情况下工作时，其保护气体压力不高于5×10*Pa。3.3.4胶料的物理机械性能应保证真空室压力不高于1×10-4Pa。3.3.5JO型真空用橡胶密封圈工作面上不允许有气泡、杂质和凹凸缺陷，其非工作面的外观质量应符合表2的规定。
缝错位
名义直径50mm以下
非工作面，气泡直径不大于Imm者，不得多于2处
非工作面，杂质面积不超过1mm者，不得多于2处
非工作面，凹凸不超过0.5mm、面积不超过2mm*者，不得多于2处
毛刺高度及剪摄深度不得超过0.3mm允许存在，但不得超过公差范围标
名义直径50~200mm
非工作面，气泡直径不大于2mm者，不得多于2处
非工作面，杂质面积不超过2mm2者，不得多于2处
非工作面，凹凸不超过0.5、面积不超过6mm2者，不得多于2处
毛刺高度及剪损深度不得超过0.3mm允许存在，但不得超过0.5mm
注，为使封圈表面光滑，要求模具的表面粗糙度R，的值为0.20m或镀硬铬抛光。3.3.6附件及安装结构型式可参照附录A(参考件)。4骨架型真空用橡胶密封图型式及尺寸4.1骨架型真空用橡胶密封的型式及系列尺寸应符合图2及表3的规定。D
（相当于名义直径）
JB1091—91
外径公差应符合表4、高度公差应符合表5的规定，4.2
4.3标记示例
代号为PD，d=22mm、D=40mm、H=10mm的骨架型真空用橡胶密封圈，标记为：骨架型密封圈PD22×40×10JB1091制造技术要求按HG4—692的规定。4.41

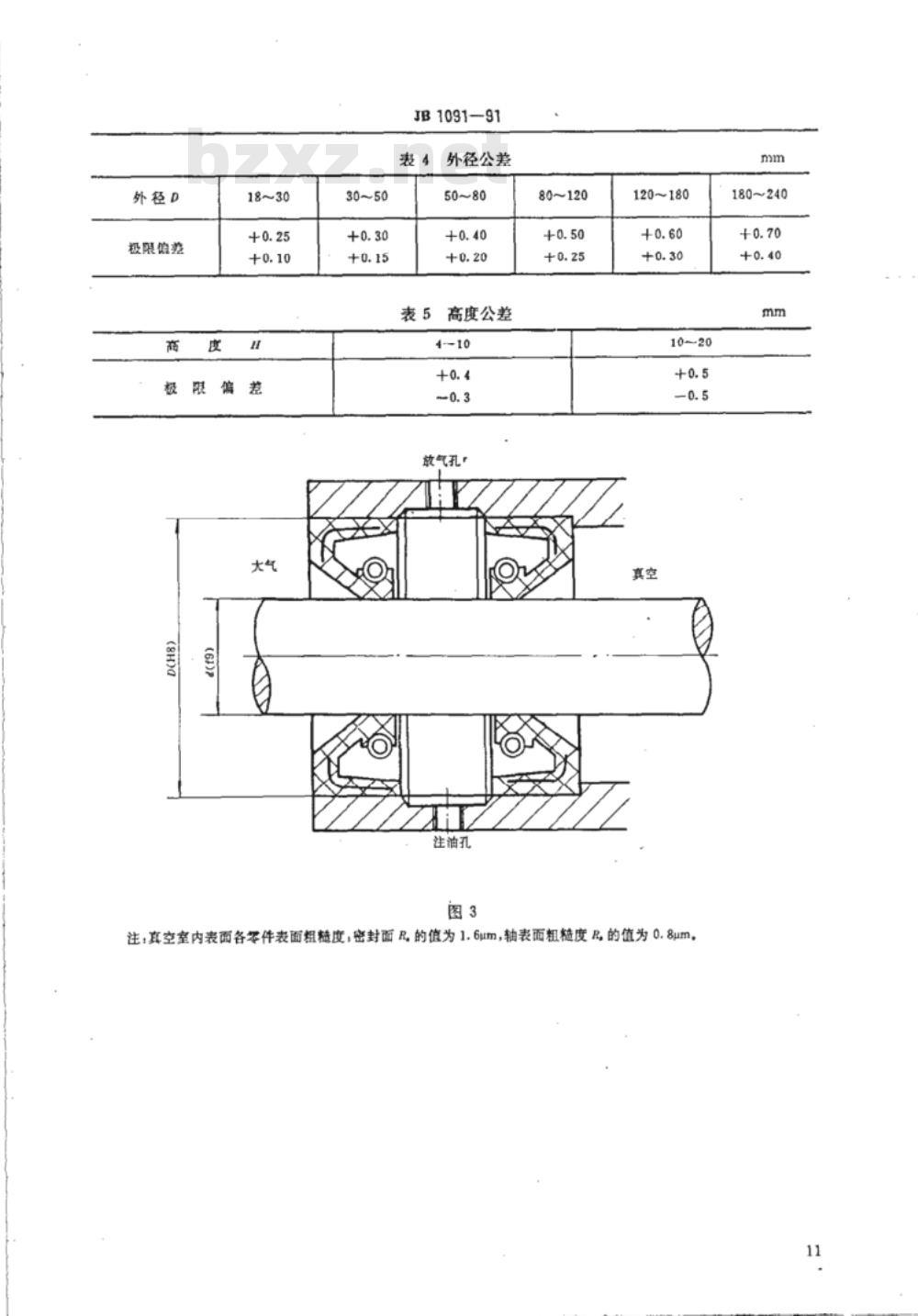

使用装配如图3所示。
外径D
极限信差
3B 109191
外径公差
表5高度公差
放气孔
注油孔
80~120
120~180
注：真空室内表面各零件表面粗糙度，密封面R。的值为1.6um，轴表面粗糙度R,的值为0.8ummm
180~240
JB1091—91
附录A
JO型密封圈及安装结构型式
(参考件）
A1JO型密封圈锁紧赞的型式及系列尺寸如表A1及图A1。表A1
名义直径
娠旅圆数
展开长度
自由长度
注：弹簧的材料及热处理条件等应符合YB248的规定。12
锥部长度
弹贫外径
镶部外部
钢丝直径
JB1091-91
接合处
（将弹贫的园锥端拧入国柱婚）A2JO型密封圈密封压套的型式及系列尺寸如图A2及表A2。d(d)
图·A2
名义直径
名义直径
注：①表内4、ds、H、及&等极限篇差，按未注公差执行。②压套的材料为A3或H62.
0. 5×45°
JB1091—91
A3JO型密封围安装示例及密封槽的要求推荐如图A3。图A3
注：①如果用爆母压繁时，在螺母与橡胶密封图之间应装有金属垫圈。②真空室内表面各零件表面粗糙度：密封面R的值为1.6um，其他面R，的值为3.2um，轴的表面粗糙度R，的值为0.8m。
附加说明：下载标准就来标准下载网
本标准由全国真空技术标准化技术委员会提出并归口。本标准由沈阳真空技术研究所负责起草。本标准主要起草人张。
自本标准实施之日起，原JB1091一83《JO型骨架型真空用橡胶密封圈型式及尺寸》作废。14
