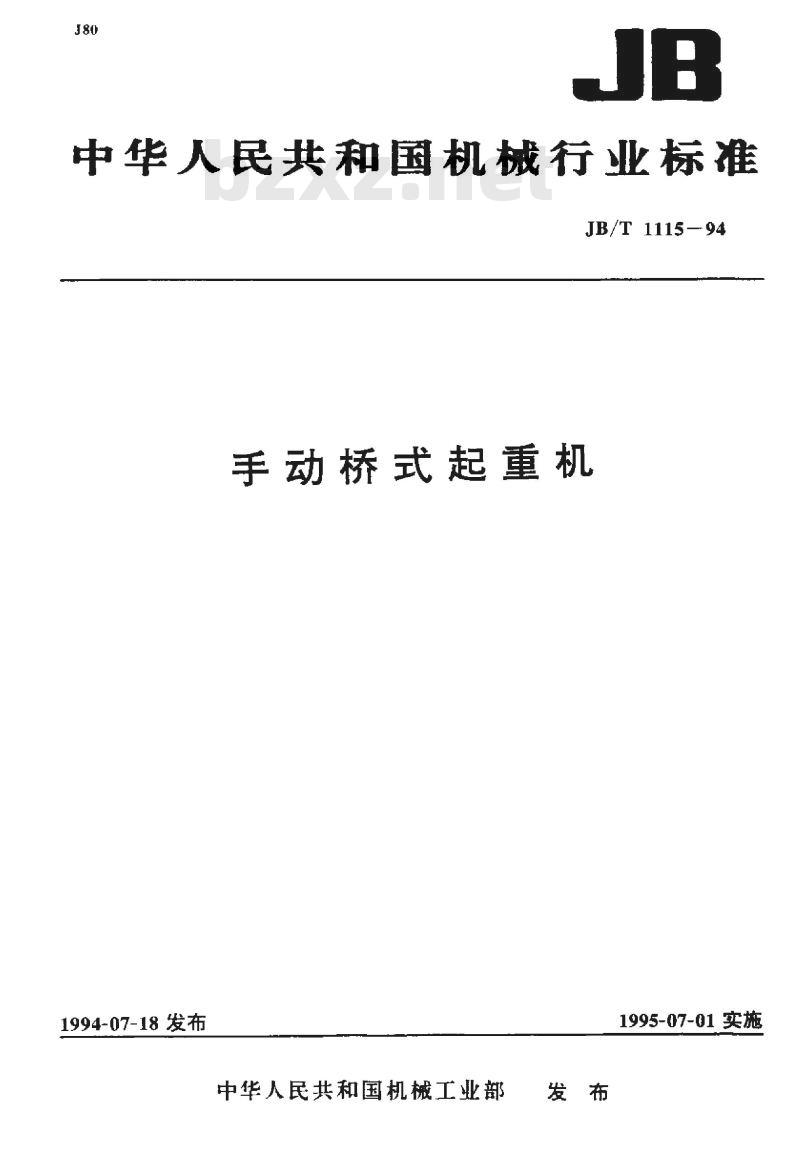

【机械行业标准(JB)】 手动桥式起重机

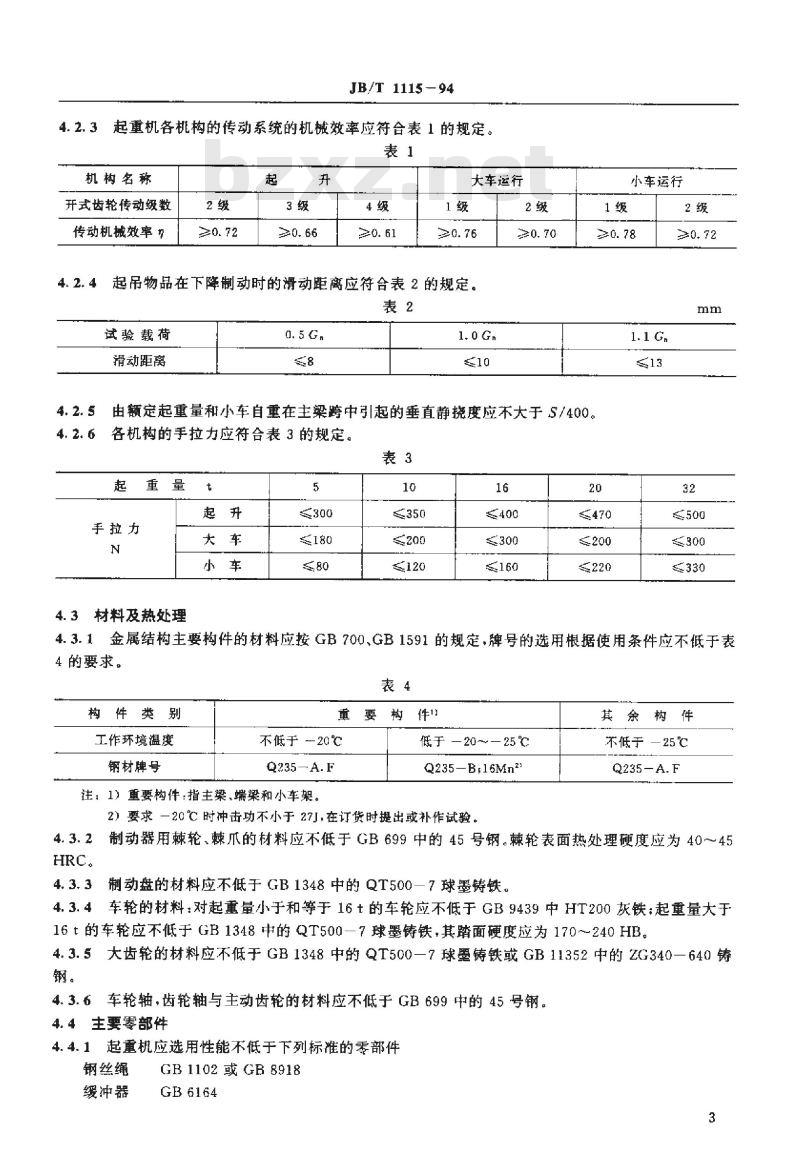

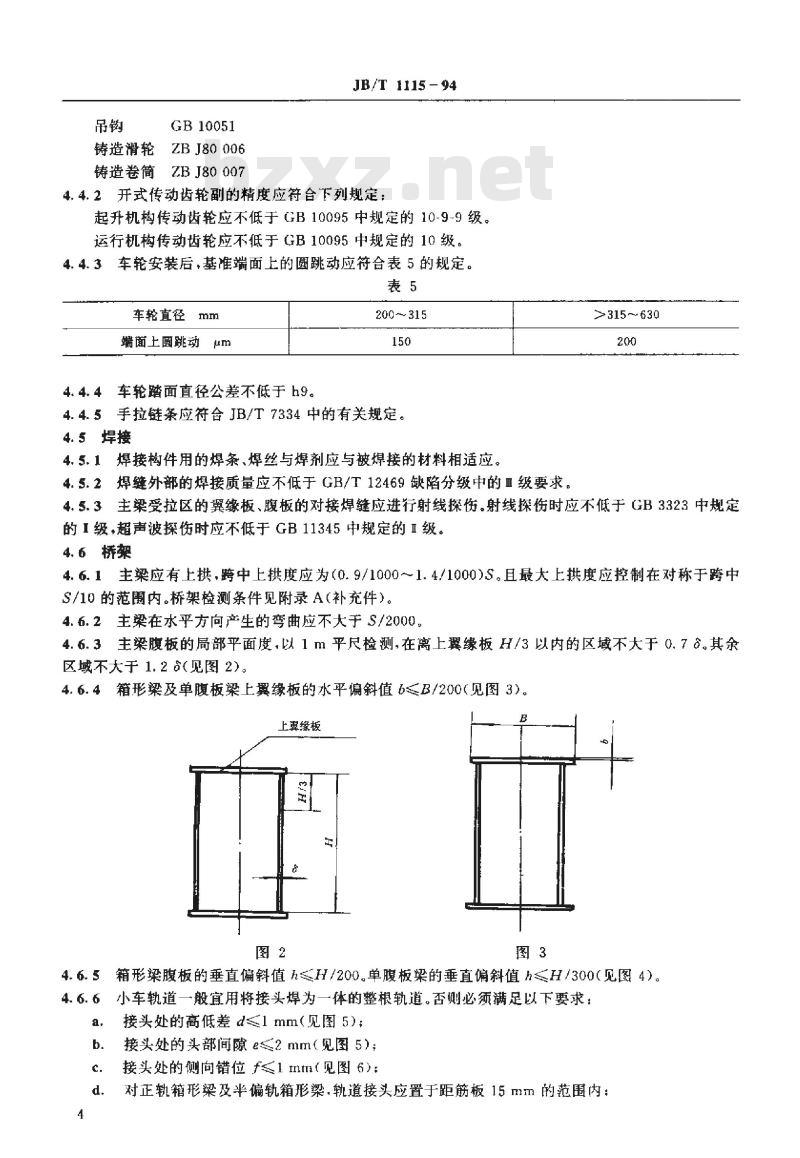

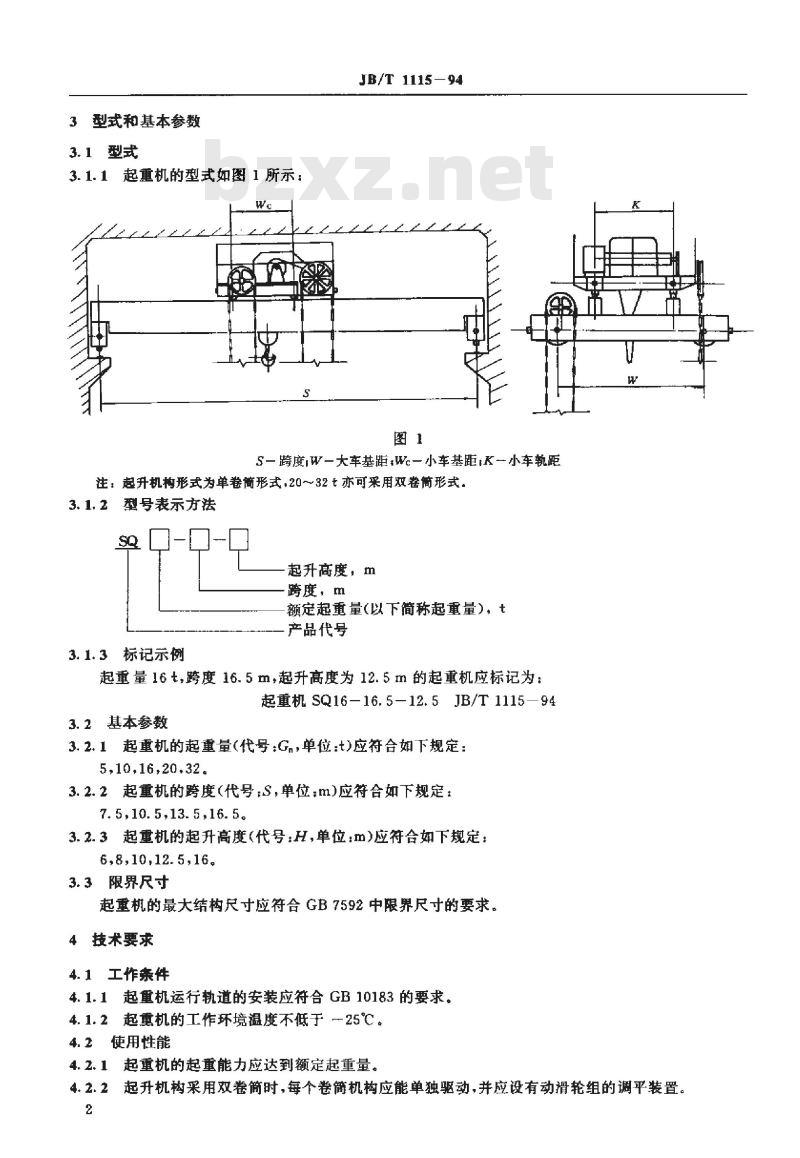

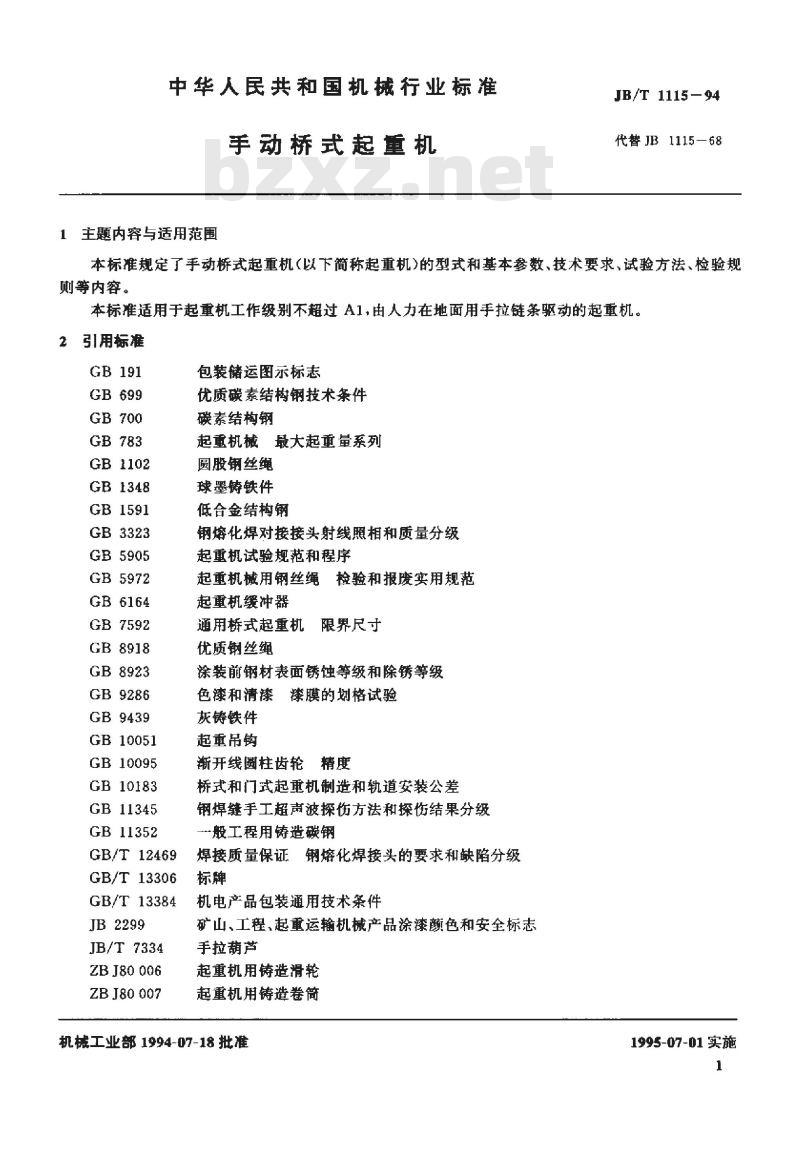

中华人民共和国机械行业标准 JB/T 1115-94 手动桥式起重机 1994年07月18日发布，1995年07月01日实施 1 范围 本标准规定了手动桥式起重机（以下简称起重机）的型式和基本参数、技术要求、试验方法、检验规范等内容。本标准适用于起重机工作级别不超过A1，由人力在地面用手拉链条驱动的起重机。 2 规范性引用文件 本标准引用的文件包括： - GB 191 - GB 699 - GB 700 - GB 783 - GB 1102 - GB 1348 - GB 1591 - GB 3323 - GB 5905 - GB 5972 - GB 6164 - GB 7592 - GB 8918 - GB 8923 - GB 9286 - GB 9439 - GB 10051 - GB 10095 - GB 10183 - GB 11345 - GB 11352 - GB/T 12469 - GB/T 13306 - GB/T 13384 - JB 2299 - JB/T 7334 - ZB J80 006 - ZB J80 007 3 型式与基本参数 3.1 型式 起重机的型式如图1所示，起重机的起升机构形式为单卷简形式，20~32吨亦可采用双卷简形式。 3.1.1 型号表示方法 SQ（起重机类型代号），例如：SQ16-16.5-12.5表示起重机的起重能力为16吨，跨度为16.5米，起升高度为12.5米。 3.2 基本参数 3.2.1 起重机的起重量（代号：G，单位：吨）应符合如下规定：5吨、10吨、16吨、20吨、32吨。 3.2.2 起重机的跨度（代号：S，单位：米）应符合如下规定：7.5米、10.5米、13.5米、16.5米。 3.2.3 起重机的起升高度（代号：H，单位：米）应符合如下规定：6米、8米、10米、12.5米、16米。 3.3 限界尺寸 起重机的最大结构尺寸应符合GB 7592中限界尺寸的要求。 4 技术要求 4.1 工作条件 4.1.1 起重机运行轨道的安装应符合GB 10183的要求。 4.1.2 起重机的工作环境温度不低于-25℃。 4.2 使用性能 4.2.1 起重机的起重能力应达到额定起重量。 4.2.2 起升机构采用双卷简时，每个卷简机构应能单独驱动，并应设有动轮组的调平装置。 4.2.3 起重机各机构的传动系统的机械效率应符合表1的规定。 表1 传动系统机械效率 - 开式齿轮传动级数：2级，机械效率≥0.72；3级，机械效率≥0.66；4级，机械效率≥0.61。 - 大车运行：1级，机械效率≥0.76。 4.2.4 起吊物品在下降制动时的滑动距离应符合表2的规定。 表2 滑动距离 - 试验载荷：5G，滑动距离≥8mm；1.0G，滑动距离≥10mm。 4.2.5 由额定起重量和小车自重在主梁跨中引起的垂直静度应不大于S/400。 4.2.6 各机构的手拉力应符合表3的规定。 表3 手拉力 - 起重量：5吨，手拉力：300N；10吨，手拉力：350N；16吨，手拉力：400N。 4.3 材料及热处理 4.3.1 金属结构主要构件的材料应按GB 700、GB 1591的规定，牌号的选用根据使用条件应不低于表4的要求。 表4 构件类别及钢材牌号 - 重要构件：不低于-20℃，Q235-A；
