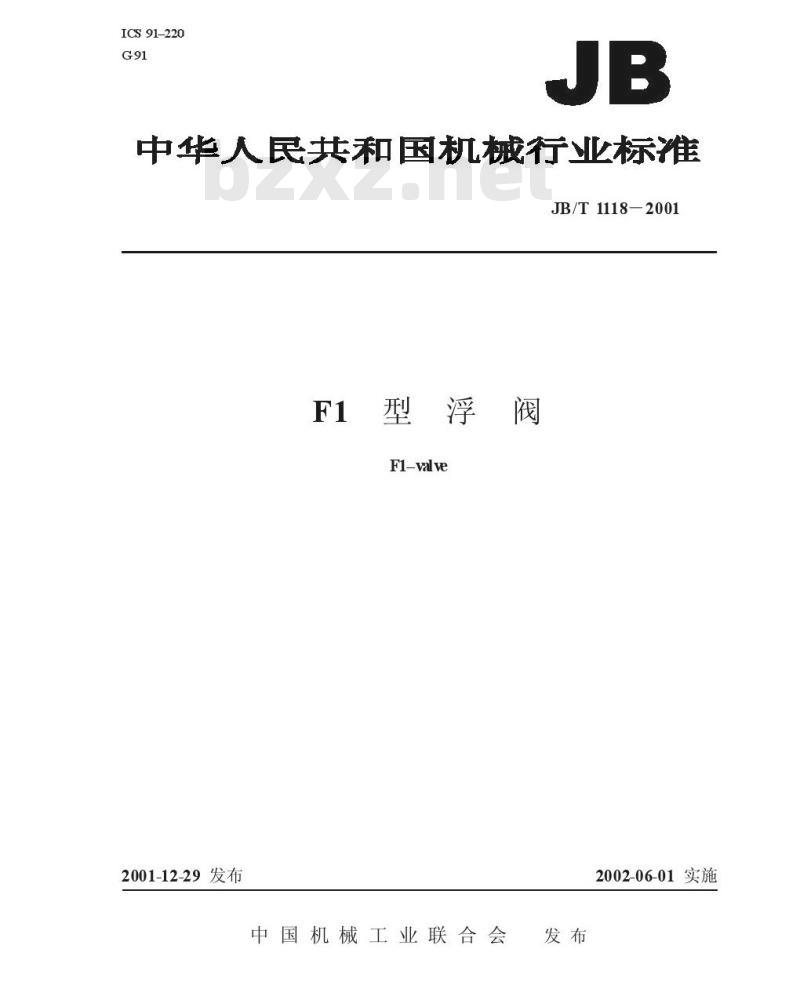

【机械行业标准(JB)】 F1型浮阀

ICS91-220
中华人民共和国机械行业标准
JB/T1118-2001
2001-12-29发布
型浮阀
F1-valve
2002-06-01实施
中国机械工业联合会
JB/T1118-2001

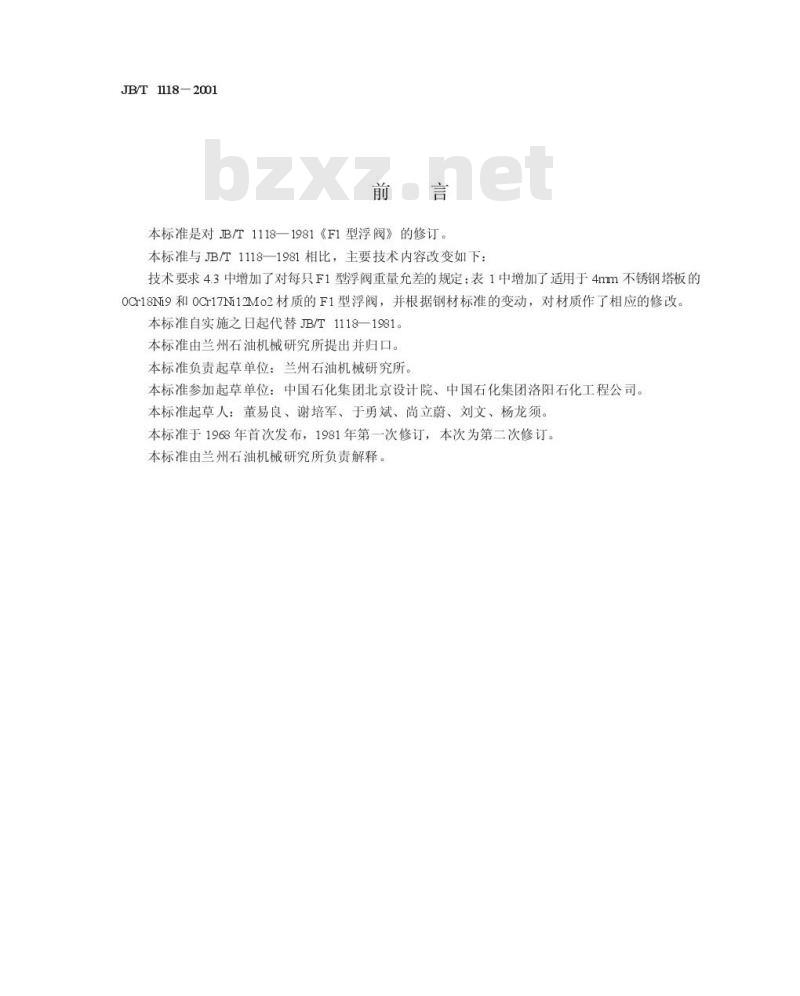

本标准是对B/T1118一1981《F1型浮阀》的修订。本标准与JB/T1118一1981相比，主要技术内容改变如下：技术要求4.3中增加了对每只F1型浮阀重量允差的规定；表1中增加了适用于4mm不锈钢塔板的OCr18Ni9和0Cr17Ni12Mo2材质的F1型浮阀，并根据钢材标准的变动，对材质作了相应的修改。本标准自实施之日起代替JB/T1118一1981。本标准由兰州石油机械研究所提出并归口。本标准负责起草单位：兰州石油机械研究所。本标准参加起草单位：中国石化集团北京设计院、中国石化集团洛阳石化工程公司。本标准起草人：董易良、谢培军、于勇斌、尚立蔚、刘文、杨龙须。本标准于1968年首次发布，1981年第一次修订，本次为第二次修订。本标准由兰州石油机械研究所负责解释。1范围

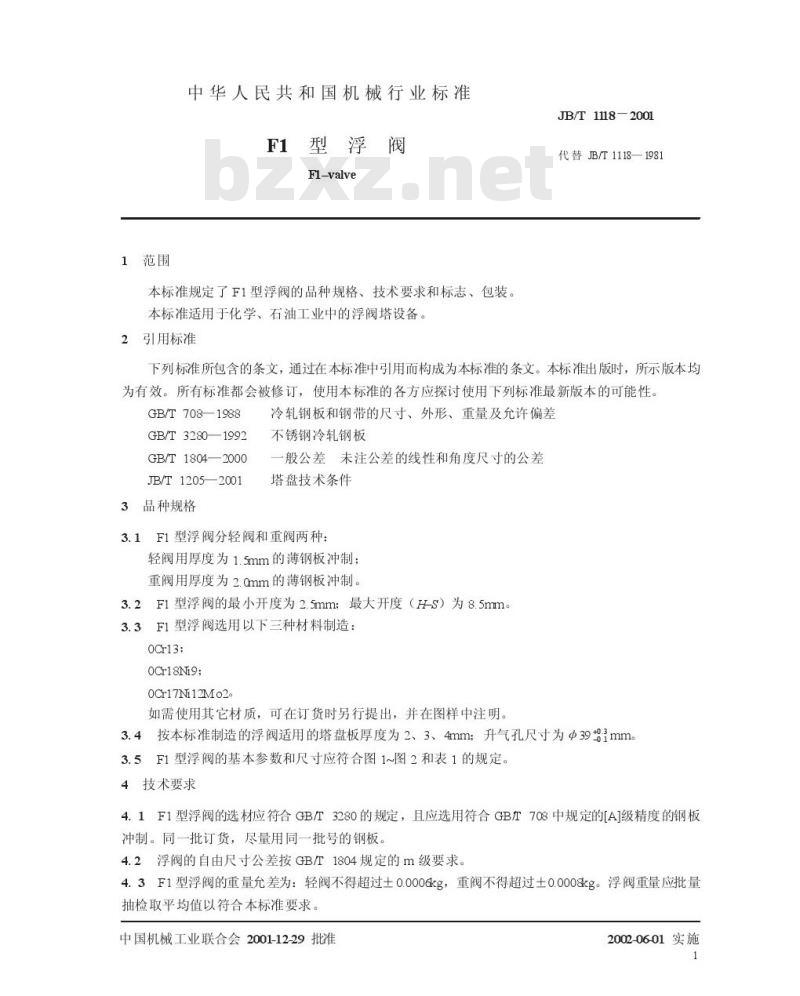

中华人民共和国机械行业标准
F1型浮阀
Fl-valve
本标准规定了F1型浮阀的品种规格、技术要求和标志、包装。本标准适用于化学、石油工业中的浮阀塔设备。2引用标准
JB/T1118—2001
代替JB/T1118—1981
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB/T 708—1988
GB/T3280—1992
GB/T1804—2000
JB/T1205—2001
3品种规格
冷轧钢板和钢带的尺寸、外形、重量及允许偏差不锈钢冷轧钢板
一般公差未注公差的线性和角度尺寸的公差塔盘技术条件
3.1F1型浮阀分轻阀和重阀两种：轻阀用厚度为1.5mm的薄钢板冲制；重阀用厚度为2.Qmm的薄钢板冲制。3.2F1型浮阀的最小开度为2.5mm；最大开度（Hs）为8.5mm。3.3F1型浮阀选用以下三种材料制造：ocr13;
OCr18Ni9;
0Cr17Ni12Mo2
如需使用其它材质，可在订货时另行提出，并在图样中注明。3.4按本标准制造的浮阀适用的塔盘板厚度为2、3、4mm；升气孔尺寸为Φ39imm。3.5F1型浮阀的基本参数和尺寸应符合图1~图2和表1的规定。4技术要求
4.1F1型浮阀的选材应符合GB3280的规定，且应选用符合GB江708中规定的[A]级精度的钢板冲制。同一批订货，尽量用同一批号的钢板。4.2浮阀的自由尺寸公差按GB1804规定的m级要求。4.3F1型浮阀的重量允差为：轻阀不得超过土0.000kg，重阀不得超过土0.000&g。浮阀重量应批量抽检取平均值以符合本标准要求。中国机械工业联合会2001-12-29批准2002-0601实施
JB/T1118—2001
4.4浮阀的内外边缘及弯脚不应有影响安装、使用的毛刺。5标志、包装
5.1浮阀标记由四部分组成：bzxz.net
-F1一表示“1型浮阀”；
一Q一表示“轻阀”；
Z一表示“重阀”；
2、3、4一分别表示浮阀所适用的塔盘板厚度为2、3、4mm；A一表示浮阀的材质为OCr13;
-B一表示浮阀的材质为OCr1&Ni9；C一表示浮阀的材质为OCr17Ni12Mo2。标记示例：
用于塔盘板厚度为3mm，由0Crl8Ni9钢制成的F1型重阀，其标记为：浮阀F1Z-3BJB/T1118—2001
如用户需要，可提出在成品表面打印标记，打印方法和标记内容由供需双方商定。5.3浮阀的验收与包装应符合B/T1205的规定。r48

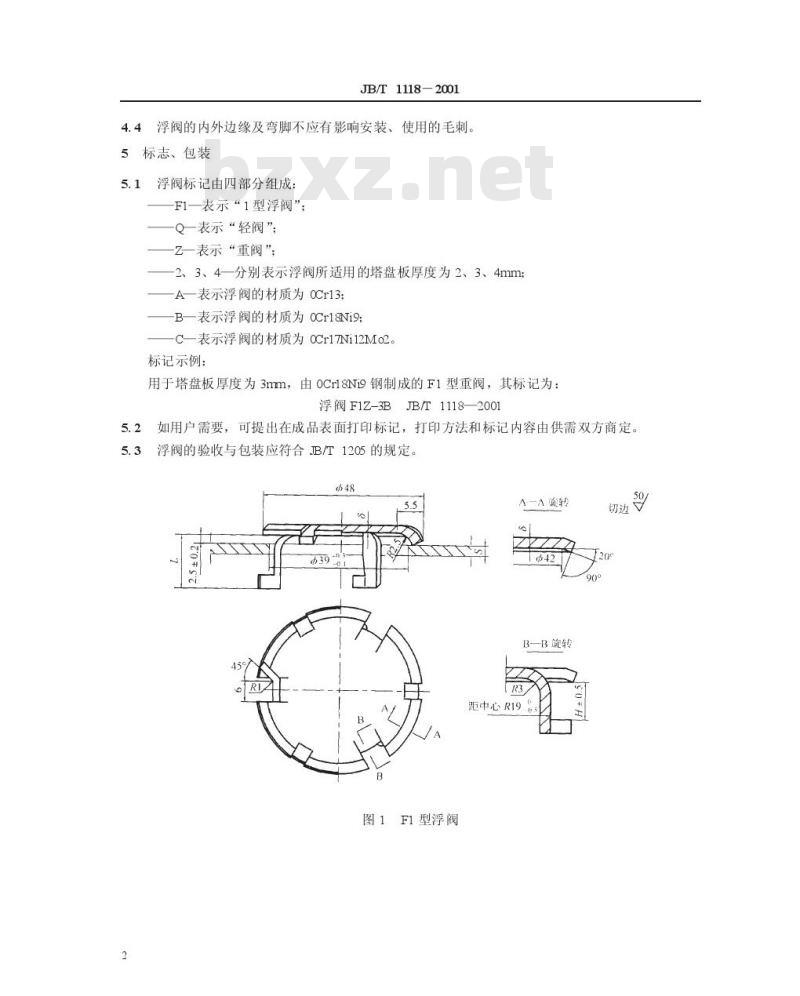

图1F1型浮阀
A--A凝转
B-B旋转
距中心R19
FIQ-4A
FIZ-4A
F1Q-4B
F1Z-4B
F1Q-4C
FIZ-4C
F1Q-3A
FIZ-3A
F1Q-3B
F1Z-3B
F1Q-3C
FIZ-3C
F1Q-2B
F1Z-2B
F1Q-2C
FIZ-2C
基本参数
3—2001

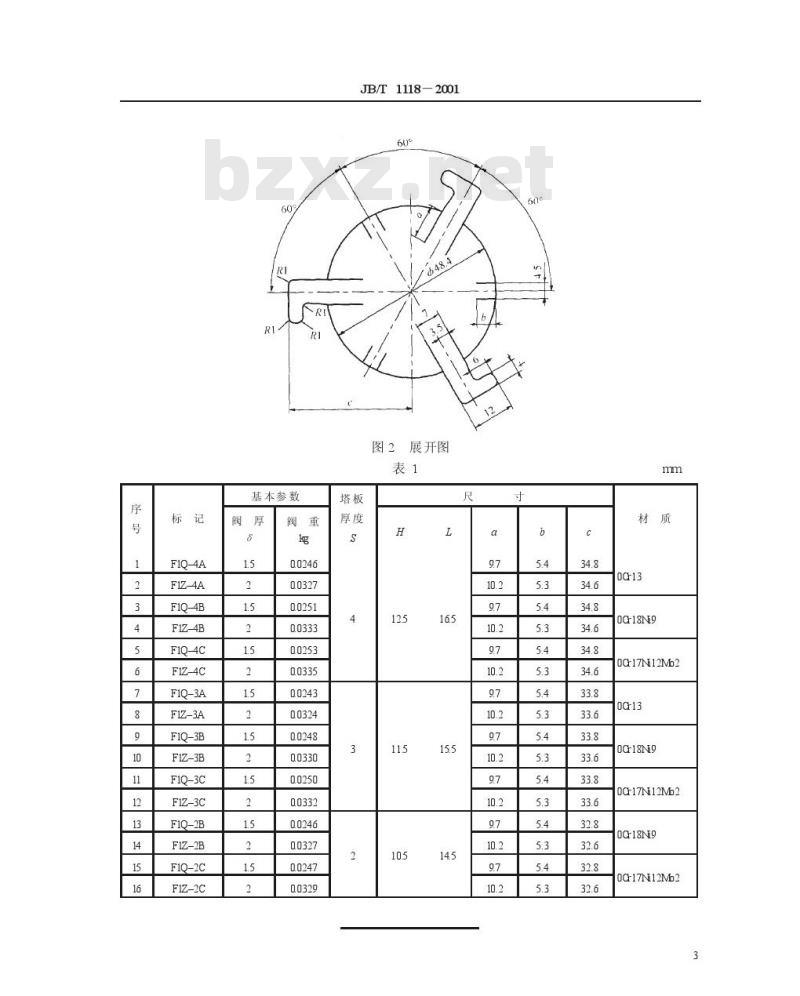

图2展开图
OQ:18N9
OQ:17N12Mb2
O:18N9
OQ-17N12Mb2
O:18N9
0Q-17N12Mb2
机械行业标准
F1型浮阀
JB/T1118—2001
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号：邮编100044)*
1/16印张1/2
开本880×1230
字数8,000
2002年1月第一版
2002年1月第一次印刷
印数1-500
定价10.00元
编号2001-172
