【机械行业标准(JB)】 双面可拆连接件

ICS75.180

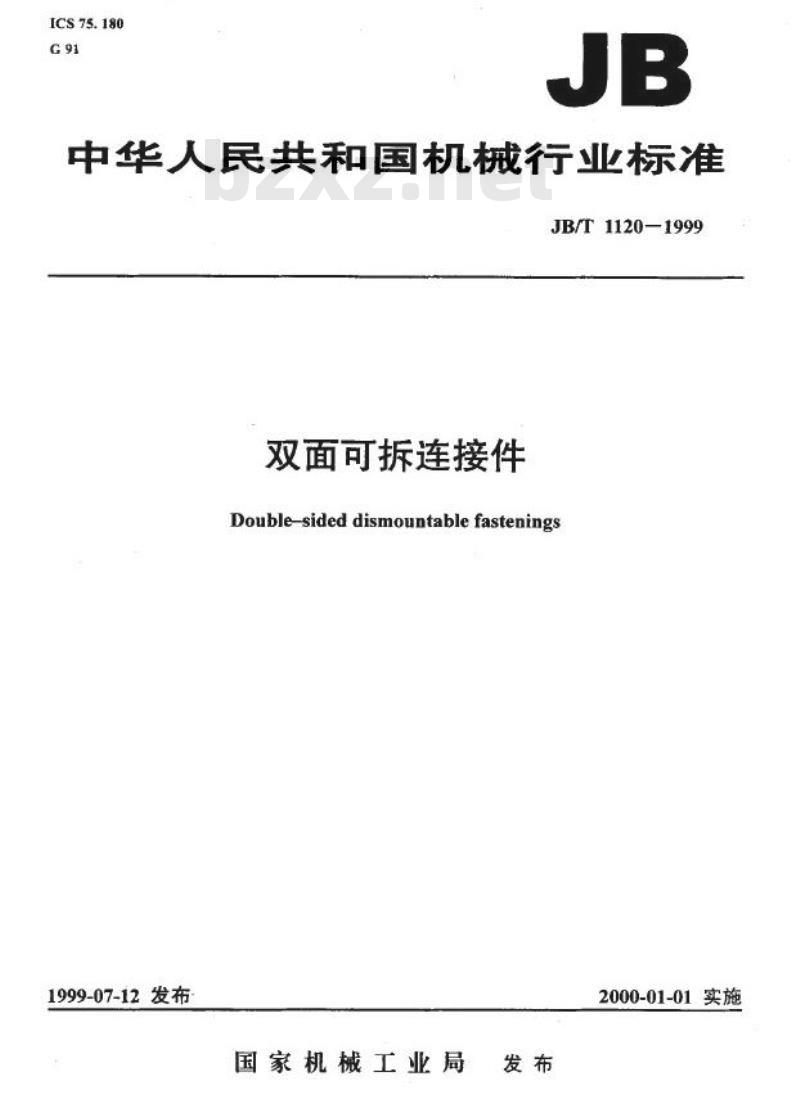

中华人民共和国机械行业标准
JB/T1120-1999
双面可拆连接件
Double-sideddismountablefastenings1999-07-12发布
国家机械工业局
2000-01-01实施
JB/T1120-1999

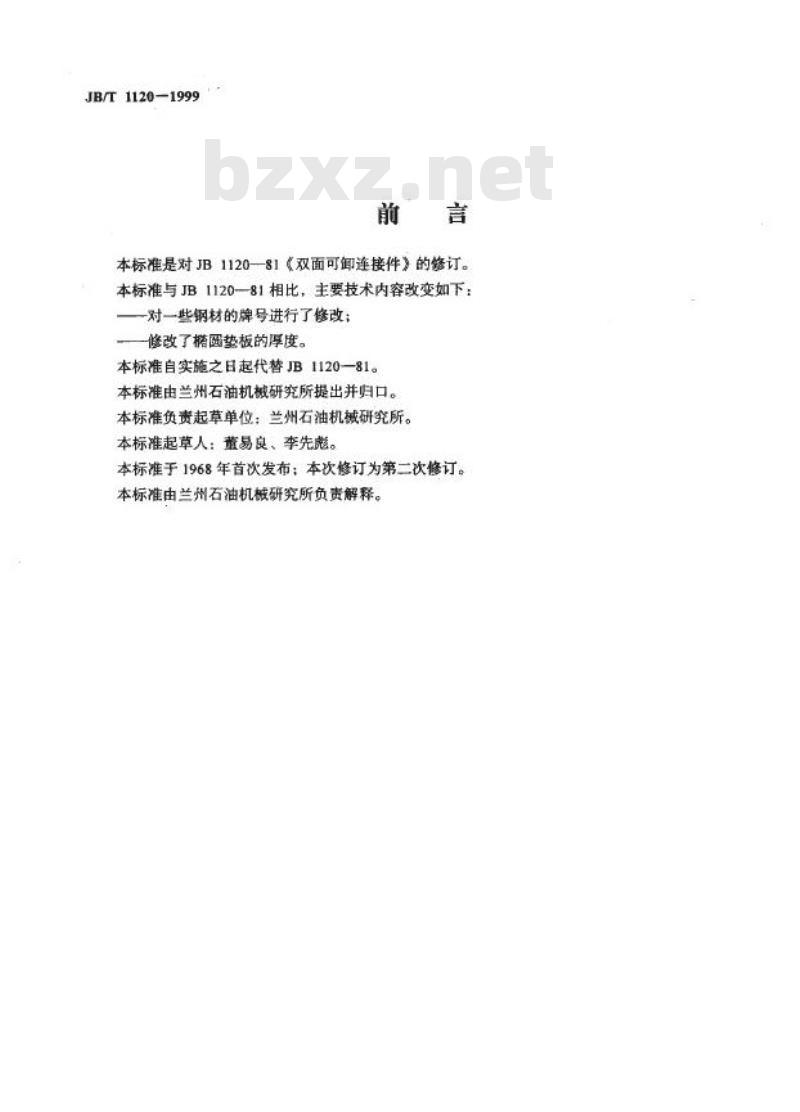

本标准是对JB1120-81《双面可卸连接件》的修订。本标准与JB1120-81相比，主要技术内容改变如下：一对一些钢材的牌号进行了修改；修改了楷圆垫板的厚度。
本标准自实施之日起代替JB1120—81。本标准由兰州石油机械研究所提出并归口。本标准负责起草单位：兰州石油机械研究所。本标准起草人：董易良、李先彪。本标准于1968年首次发布；本次修订为第二次修订。本标准由兰州石油机械研究所负责解释。1范围

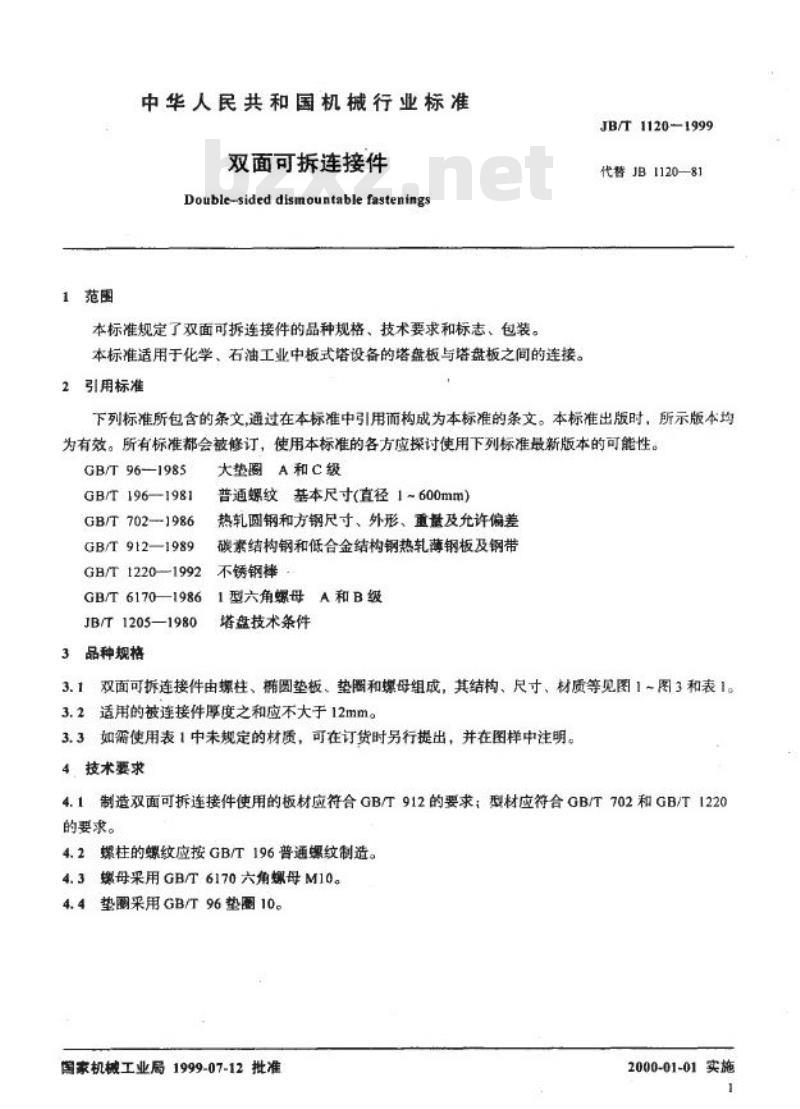

中华人民共和国机械行业标准
双面可拆连接件wwW.bzxz.Net
Double-sided dismountable fastenings本标准规定了双面可拆连接件的品种规格、技术要求和标志、包装。本标准适用于化学、石油工业中板式塔设备的塔盘板与塔盘板之间的连接。2引用标准
JB/T1120—1999
代替JB1120—81
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 96-—1985
GB/T 196—1981
GB/T 702-1986
GB/T 912—1989
GB/T 12201992
大垫图A和C级
普螺纹基本尺寸（直径1~600mm）热轧圆钢和方钢尺寸、外形、重慧及允许偏差碳素结构钢和低合金结构钢热轧薄钢板及钢带不锈钢楼
I型六角螺母A和B级
GB/T6170—1986
JB/T1205—1980
3品种规格
塔盘技术条件
3.1双面可拆连接件由螺柱、椭圆垫板、垫圈和螺母组成，其结构、尺寸、材质等见图1~图3和表1。3.2适用的被连接件厚度之和应不大于12mm。3.3如需使用表1中未规定的材质，可在订货时另行提出，并在图样中注明。4技术要求
4.1制造双面可拆连接件使用的板材应符合GB/T912的要求：型材应符合GB/T702和GB/T1220的要求。
4.2螺柱的螺纹应按GB/T196普通螺纹制造。4.3母采用GB/T6170大角螺母M10。4.4垫圈采用GB/96垫圈10。
周家机械工业局1999-07-12批准2000-01-01实施
柳园板
塔盘板1
JB/T1120-1999

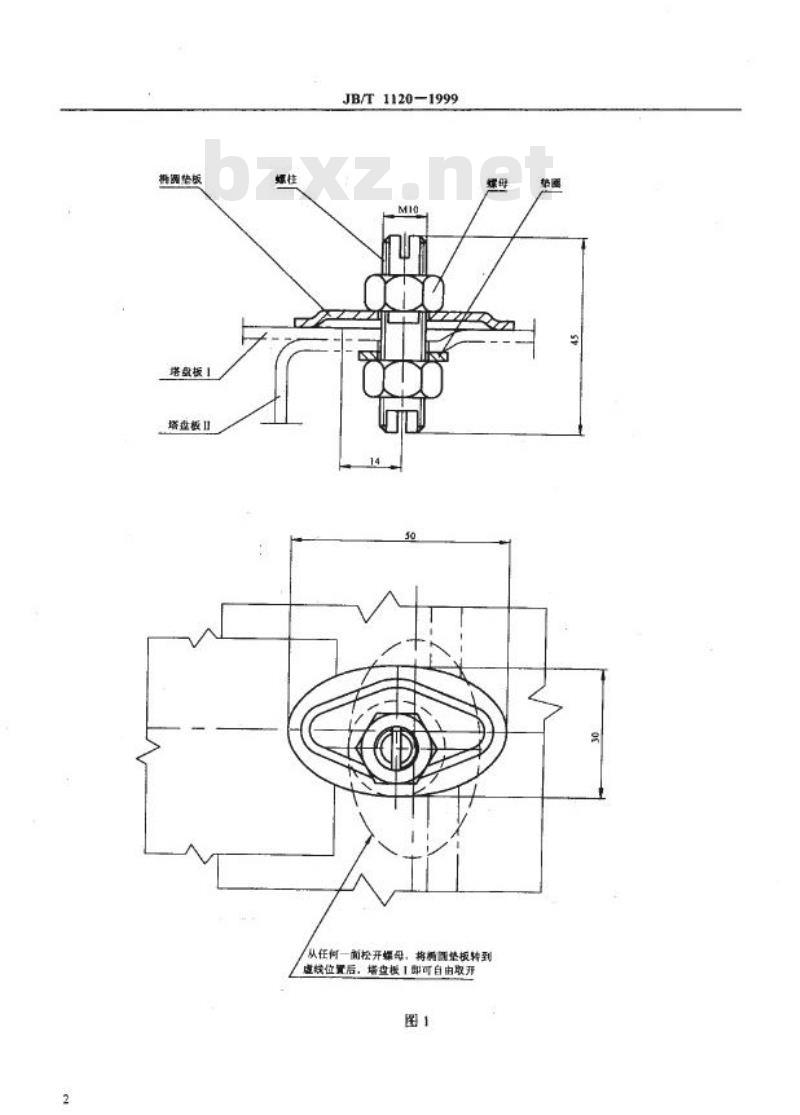

/从任何一前检开娠母，将新医垫板转到/遵线位置后，塔盘极「即可自由取开图1
JB/T 1120-1999

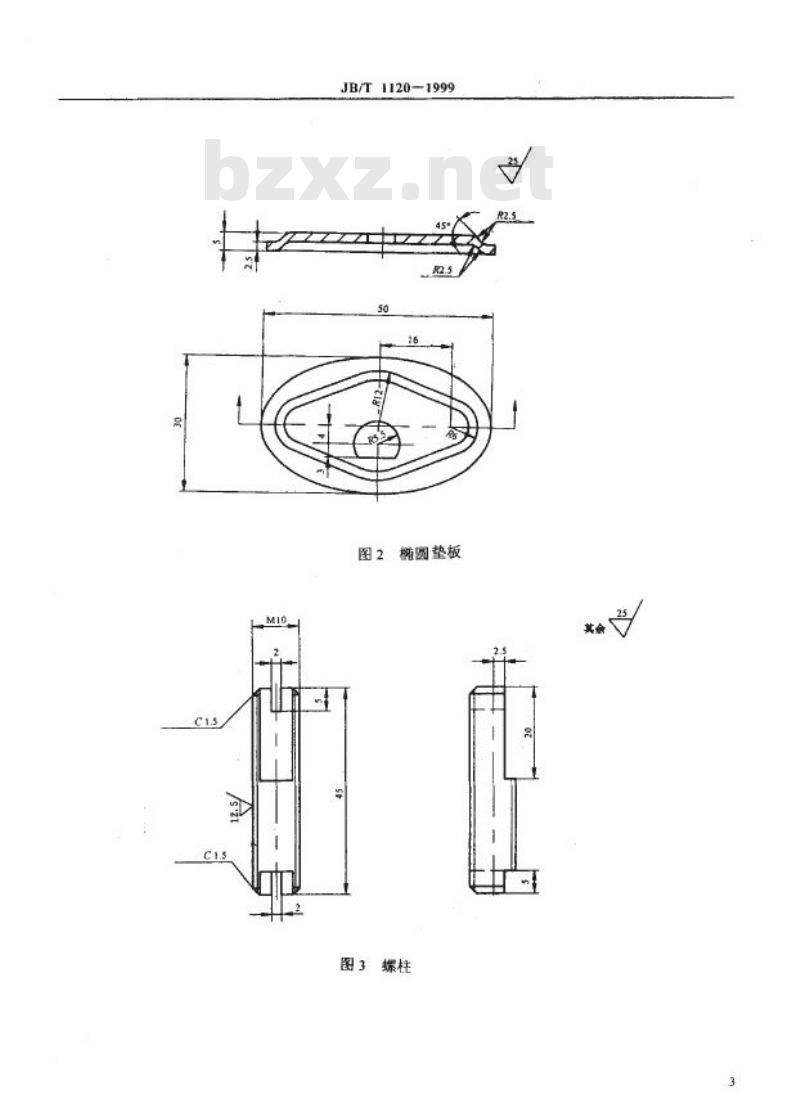

图2椭圆垫板
图3螺柱
施圆垫板
Q235-A
oCr18Ni9爽
0Cr18Ni10T
0Crl7NiI2Mo2
标志、包装
5.1标志
JB/T1120-1999
Q235-A
oCr18Ni9或
OCr18Ni10T
0Cr17Ni12Mo2
双面可拆连接件的标记由两部分组成：-SL-一表示“双面可拆连接件\；数
0Cr18Ni9或
OCr18Ni10Ti
0Cr17Ni12Mo2
Q235-A
0Cr18Ni9或
0Cr18Ni10T
0Cr17Ni12Mo2
一A一表示圆垫板、垫圈、螺母的材质为Q235-A，螺柱材质为1Cr13；B一表示椭圆热板、垫图、螺柱、螺母的材质为0Cr18Ni9或0Cr18Ni10Ti：C--表示椭圆垫板、垫圈、螺柱、螺母的材质为0Cr17Ni12Mo2。标记示例：
以碳钢Q235-A为主制成的双面可拆连接件，其标记为：双面可拆连接件SLAJB/T1120—1999如用户需要，可提出在成品表面打印标记。打印方法和标记内容由供需双方商定。5.2包装
双面可拆连接件的验收与包装应符合JB/T1205的规定。每套重景
