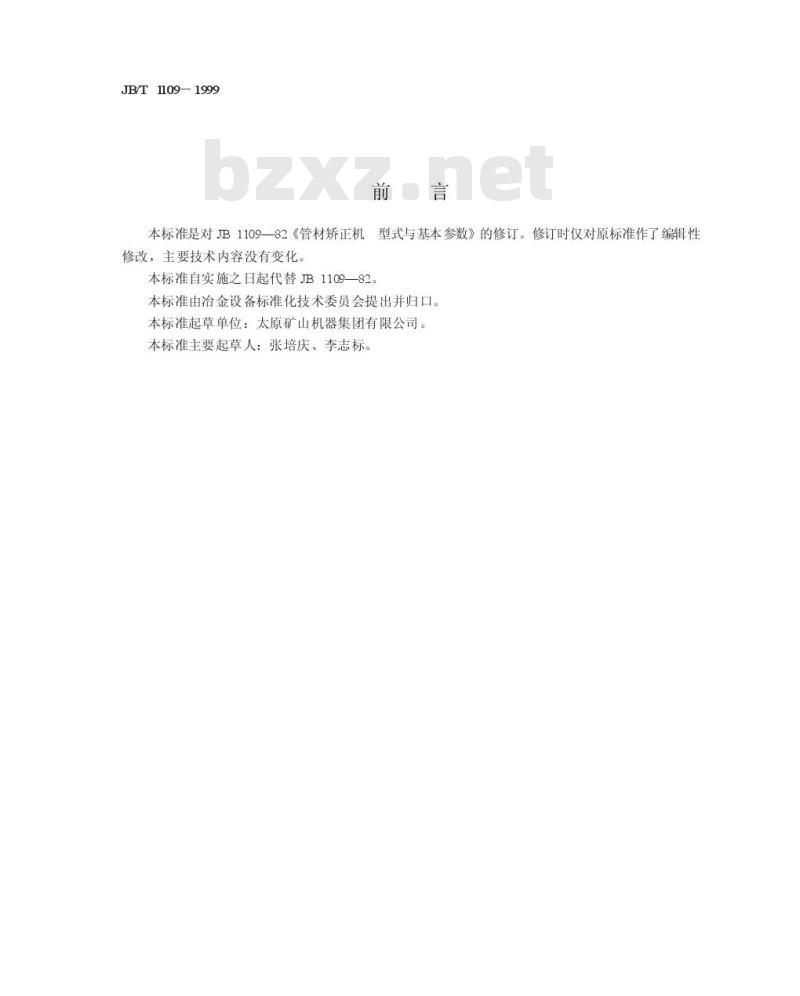

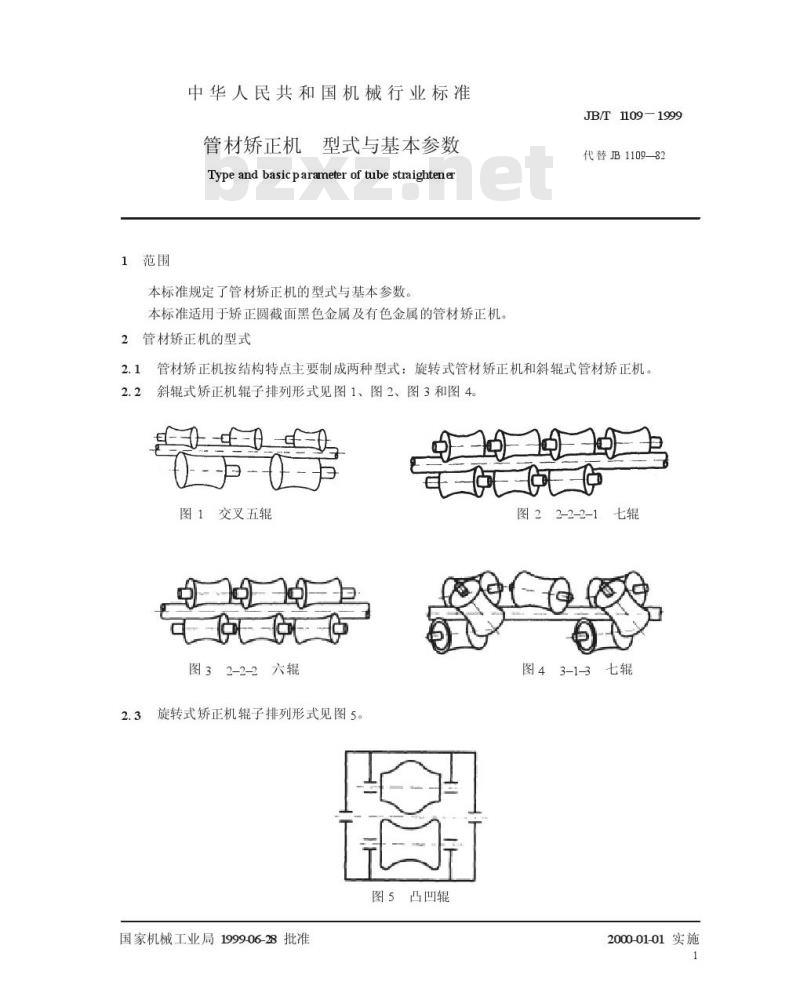

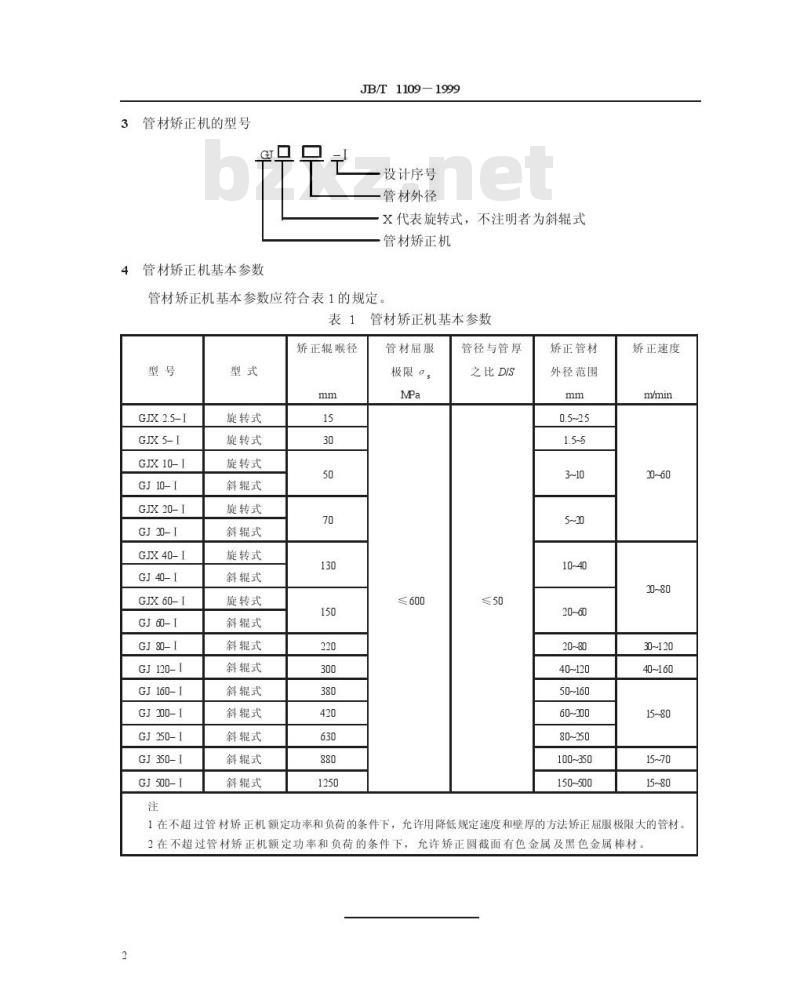

中华人民共和国机械行业标准 JB/T1109—1999 管材矫正机型式与基本参数 前言 本标准是对JB/T1109—82《管材矫正机型式与基本参数》的修订，修订时仅对原标准作了编辑性修改，主要技术内容没有变化。本标准自实施之日起代替JB/T1109—82。 本标准由冶金设备标准化技术委员会提出并归口，本标准起草单位为太原矿山机器集团有限公司。主要起草人：张培庆、李志标。 1 范围 本标准规定了管材矫正机的型式与基本参数，适用于矫正圆截面黑色金属及有色金属的管材矫正机。 2 管材矫正机的型式 管材矫正机按结构特点主要分为两种型式：旋转式管材矫正机和斜辊式管材矫正机。 2.1 斜辊式矫正机 辊子排列形式见图1、图2、图3和图4。 2.2 旋转式矫正机 辊子排列形式见图5。 3 管材矫正机的型号 管材矫正机基本参数应符合表1的规定。 表1 管材矫正机基本参数 | 型号 | 矫正辊喉径 (mm) | 型式 | 矫正管材外径范围 (mm) | 矫正速度 (m/min) | 管径与管厚之比限制 (DIS) | 最大工作压力 (MPa) | |------|-------------------|------|------------------------|-------------------|--------------------------|---------------------| | GJX 2.5-I | 15 | 旋转式 | 0.5-25 | 30-60 | ≤50 | ≤600 | | GJX 5-1 | 30 | 旋转式 | 1.5-5 | 20-80 | ≤50 | ≤600 | | GJX 10-1 | 50 | 旋转式 | 3-10 | 30-120 | ≤50 | ≤600 | | GJ 10-I | 70 | 斜辊式 | 5-20 | 40-160 | ≤50 | ≤600 | | GJX 20-I | 130 | 旋转式 | 10-40 | 15-80 | ≤50 | ≤600 | | GJ 20-I | 150 | 斜辊式 | 20-60 | 15-70 | ≤50 | ≤600 | | GJX 40-I | 220 | 旋转式 | 20-80 | 15-80 | ≤50 | ≤600 | | GJ 40-1 | 300 | 斜辊式 | 40-120 | 15-80 | ≤50 | ≤600 | | GJX 60-I | 380 | 旋转式 | 50-160 | 15-80 | ≤50 | ≤600 | | GJ 60-1 | 420 | 斜辊式 | 60-200 | 15-70 | ≤50 | ≤600 | | GJ 80-1 | 630 | 斜辊式 | 80-250 | 15-80 | ≤50 | ≤600 | | GJ 120-1 | 880 | 斜辊式 | 100-350 | 15-80 | ≤50 | ≤600 | | GJ 160-1 | 1250 | 斜辊式 | 150-500 | 15-80 | ≤50 | ≤600 | | GJ 200-1 | 1500 | 斜辊式 | 200-600 | 15-80 | ≤50 | ≤600 | | GJ 250-1 | 1800 | 斜辊式 | 250-800 | 15-80 | ≤50 | ≤600 | | GJ 350-1 | 2000 | 斜辊式 | 350-1000 | 15-80 | ≤50 | ≤600 | | GJ 500-1 | 2500 | 斜辊式 | 500-1500 | 15-80 | ≤50 | ≤600 | 4 注意事项 在不超过管材矫正机额定功率和负荷的条件下，允许用降低规定速度和壁厚的方法矫正更大管材。 5 版本信息 本标准由机械科学研究院出版发行，1999年12月第一次印刷。 本标准的定价为5.00元，编号为99-1161。
