JB/T1119—1999
卡子　
Holding-dbwnclip
1999-07-12发布
国家机械工业局
2000-01-01实施
JB/T1119-1999

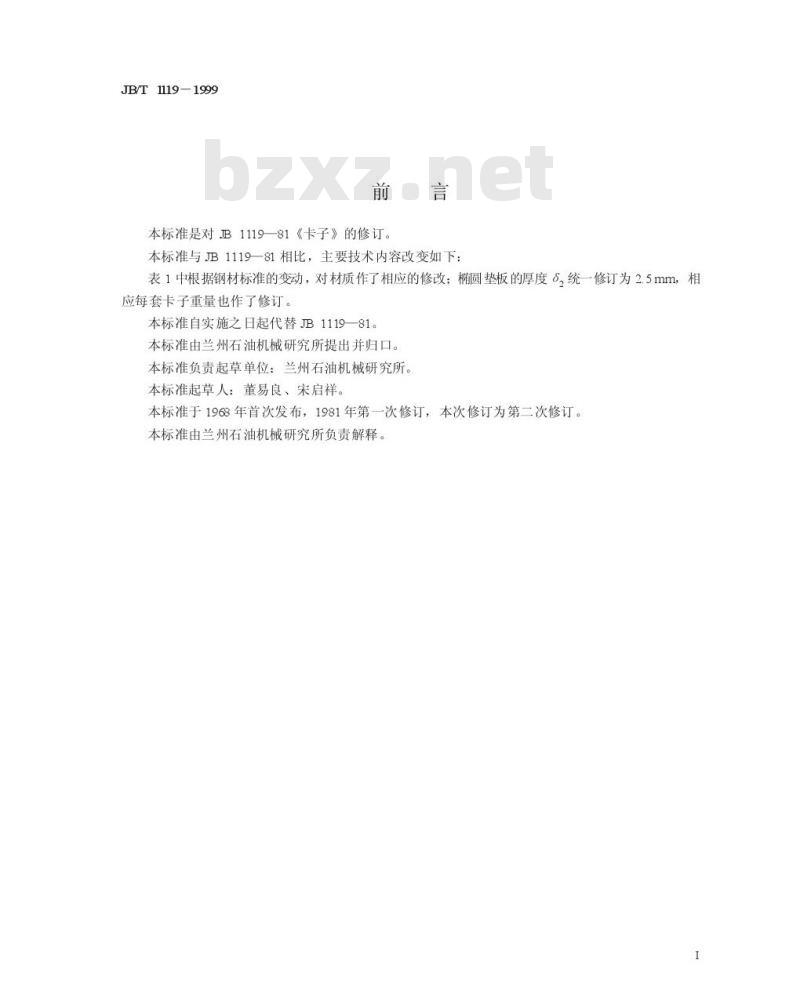

本标准是对B1119—81《卡子》的修订。本标准与JB1119一81相比，主要技术内容改变如下：表1中根据钢材标准的变动，对材质作了相应的修改；椭圆垫板的厚度,统一修订为2.5mm，相应每套卡子重量也作了修订。
本标准自实施之日起代替JB1119—81。本标准由兰州石油机械研究所提出并归口。本标准负责起草单位：兰州石油机械研究所。本标准起草人：董易良、宋启祥。本标准于1968年首次发布，1981年第一次修订，本次修订为第二次修订。本标准由兰州石油机械研究所负责解释。1
中华人民共和国机械行业标准
Holdingdown clip
本标准规定了卡子的品种规格、技术要求和标志、包装。JB/T 1119—1999
代替JB1119—81
本标准适用于化学、石油工业中板式塔设备中塔盘板与支持圈、降液板与支持板的连接所用的卡子。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 196—1981
GB/T 912—1989
GB/T1220—1992
GB/T6170—1986
JB/T1205—1980
3品种规格
普通螺纹基本尺寸（直径1~600mm）碳素结构钢和低合金结构钢热轧薄钢板及钢带不锈钢棒
1型六角螺母
A和B级
塔盘技术条件

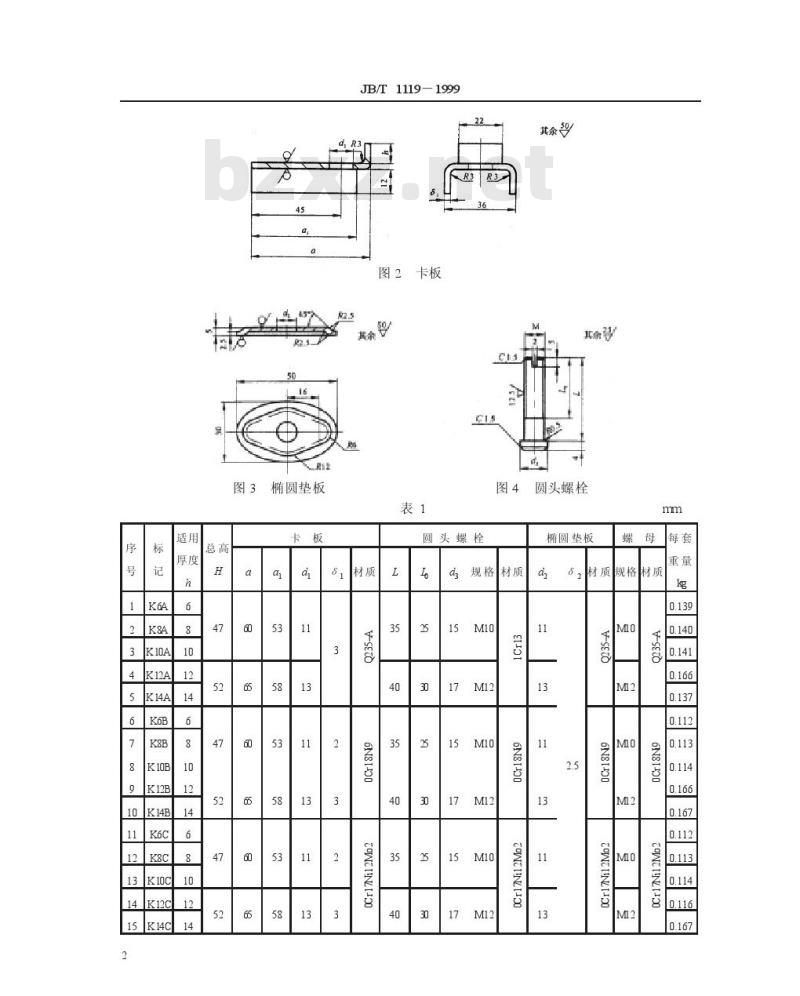

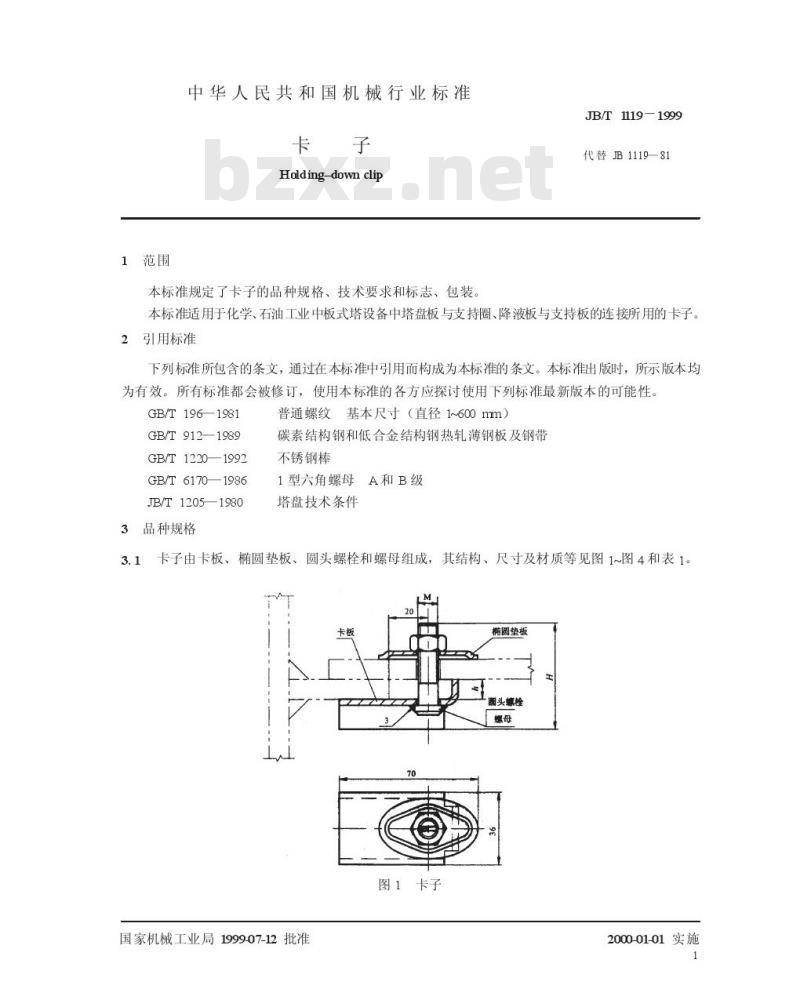

3.1卡子由卡板、椭圆垫板、圆头螺栓和螺母组成，其结构、尺寸及材质等见图1~图4和表1。椭圆垫板
圈头螺栓
国家机械工业局1999.07-12批准2000-01-01实施
14K120
15K140
图3椭圆垫板
JB/T1119
9—1999
d, R3n
图2卡板
其价梦
图4圆头螺栓
圆头螺栓
椭圆垫板
JB/T1119—1999
3.2适用的支持圈或降液板、支持板的厚度h分别为6、8、10、12、14mm五档。3.3如需使用表1中未规定的材质，可在订货时另行提出，并在图样中注明。4技术要求

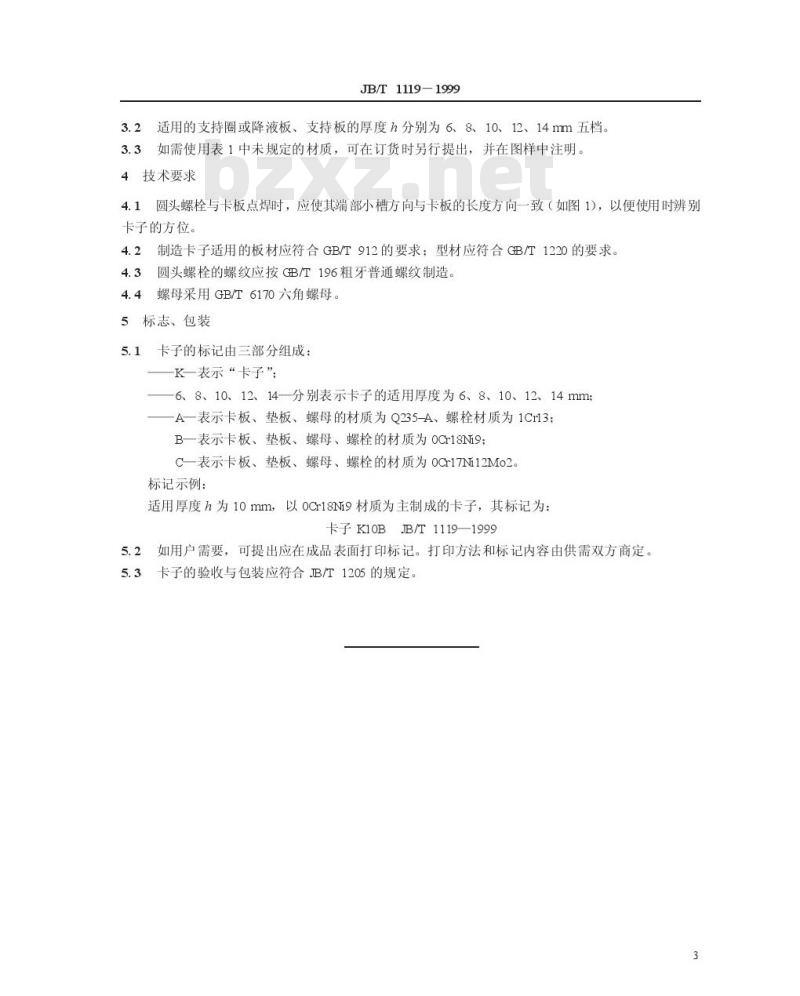

圆头螺栓与卡板点焊时，应使其端部小槽方向与卡板的长度方向一致（如图1），以便使用时辨别卡子的方位。
4.2制造卡子适用的板材应符合GB/T912的要求；型材应符合GB/T1220的要求。4.3
圆头螺栓的螺纹应按GB/T196粗牙普通螺纹制造螺母采用GB/T6170六角螺母。
5标志、包装
卡子的标记由三部分组成：
K—表示“卡子”；
—6、8、10、12、14一分别表示卡子的适用厚度为6、8、10、12、14mm;一A一表示卡板、垫板、螺母的材质为Q235-A、螺栓材质为1Cr13；B一表示卡板、垫板、螺母、螺栓的材质为0Cr18Ni9；C一表示卡板、垫板、螺母、螺栓的材质为0Cr17Ni12Mo2。标记示例：
适用厚度h为10mm，以0Cr18Ni9材质为主制成的卡子，其标记为：卡子K10B
JB/T11191999
5.2如用户需要，可提出应在成品表面打印标记。打印方法和标记内容由供需双方商定。5.3卡子的验收与包装应符合JB/T1205的规定。3
机械行业标准
JB/T1119—1999
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号：邮编100044）*
字数8,000
1/16印张1/2此内容来自标准下载网
开本880×1230
1999年11月第一版1999年11月第一次印刷印数1－500
定价5.00元
编号9-1012
机械工业标准服务网：http:/wwwJB.accn6661-61 /
