【机械行业标准(JB)】 低压电器冲击电压试验仪

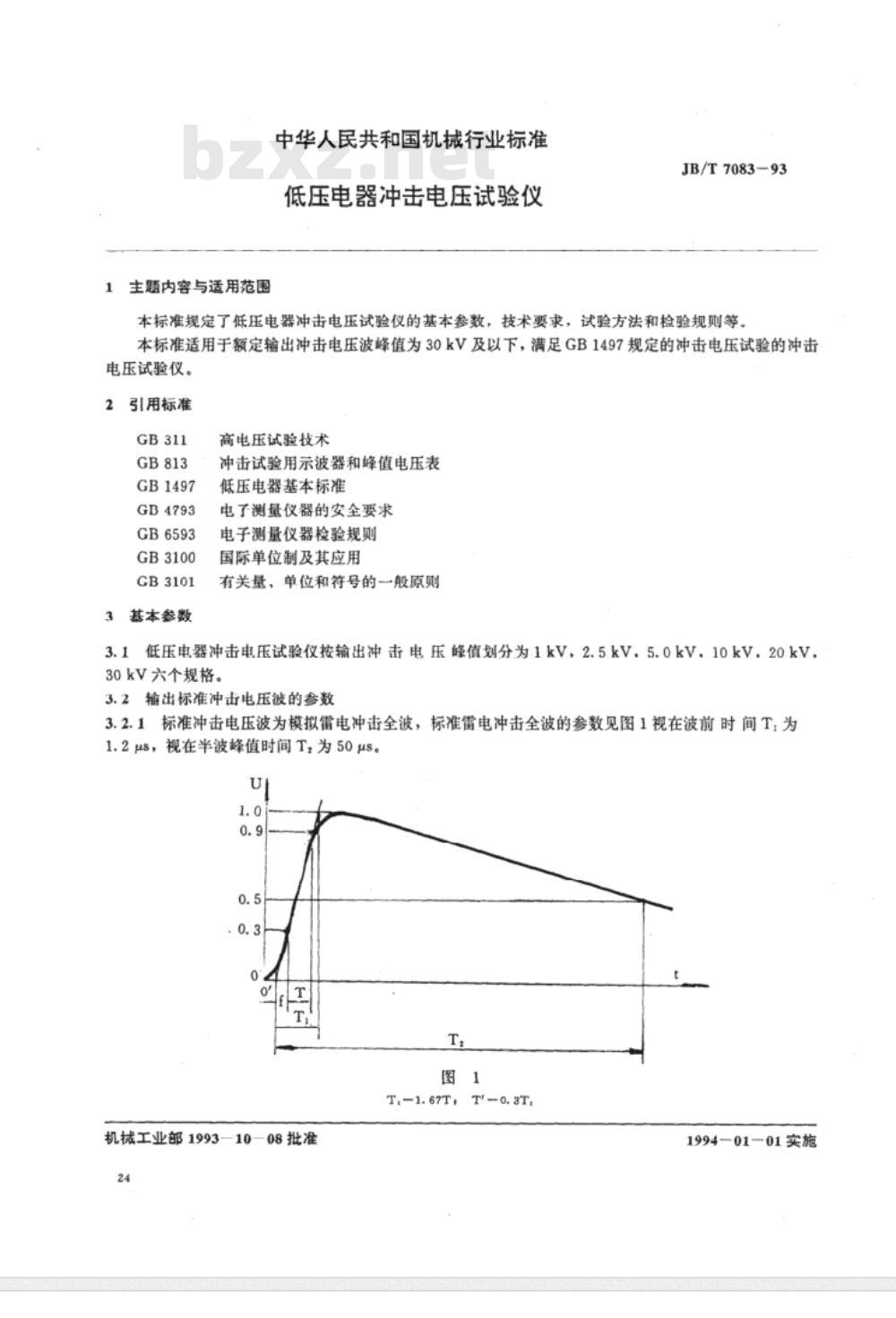

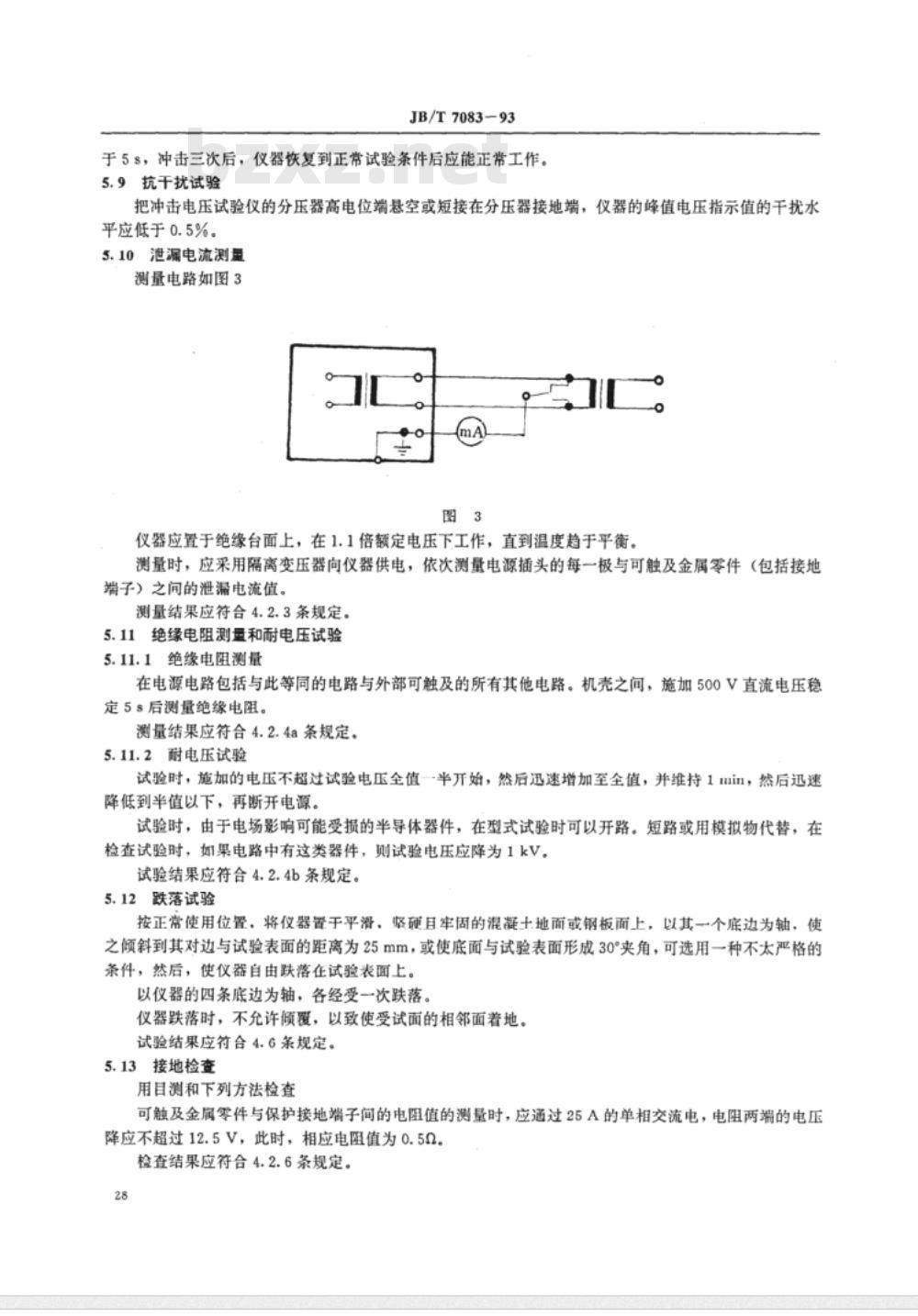

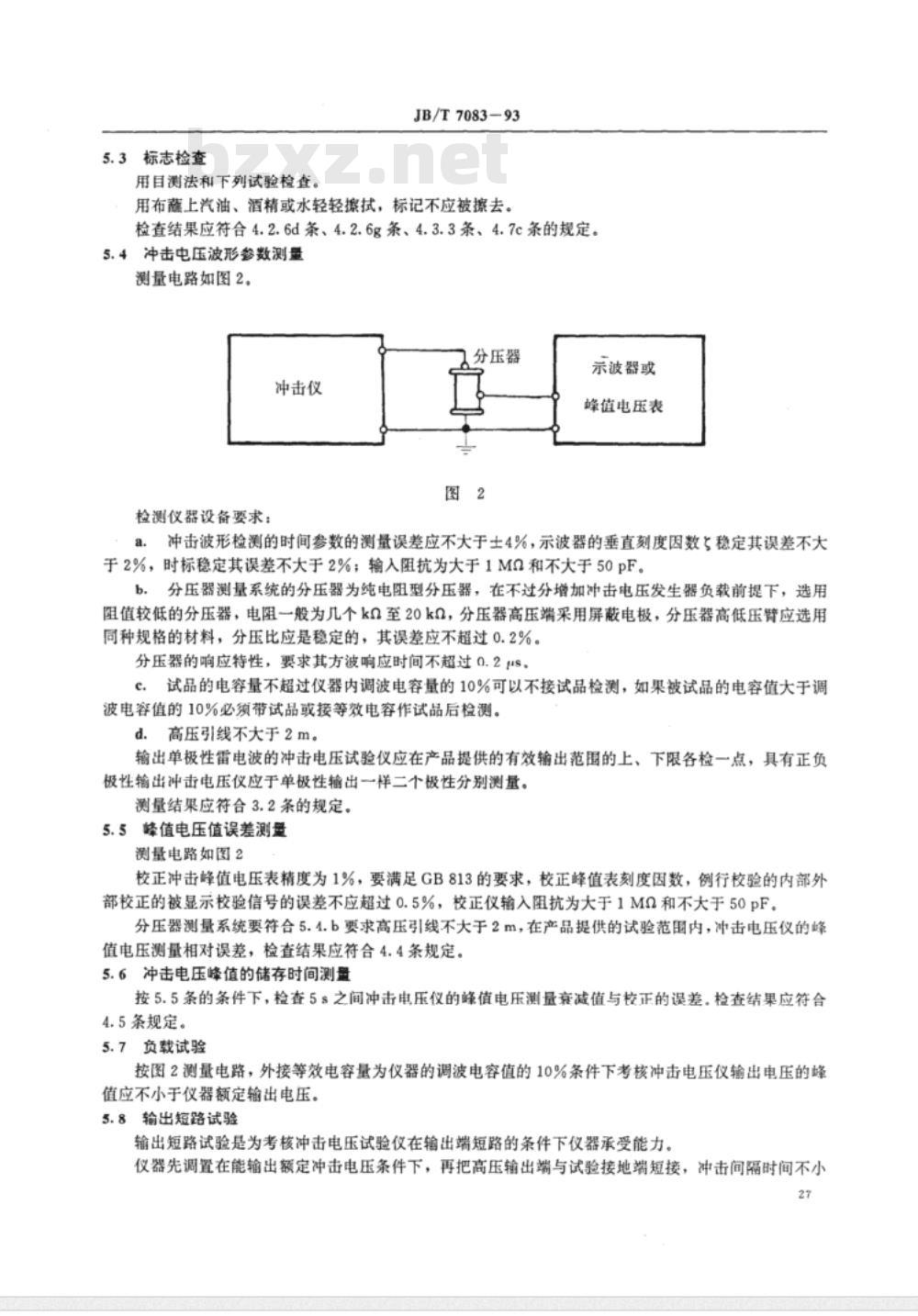

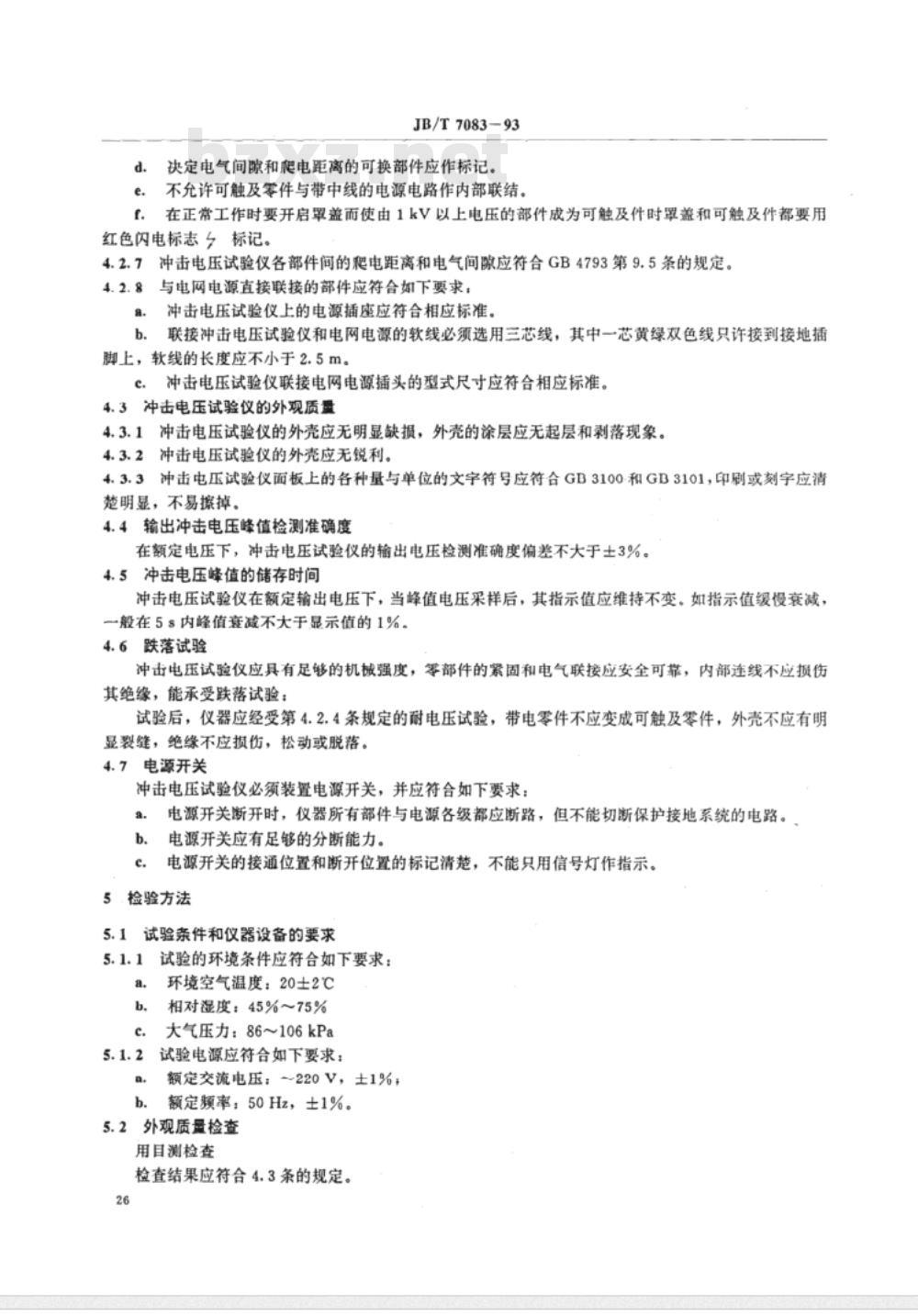

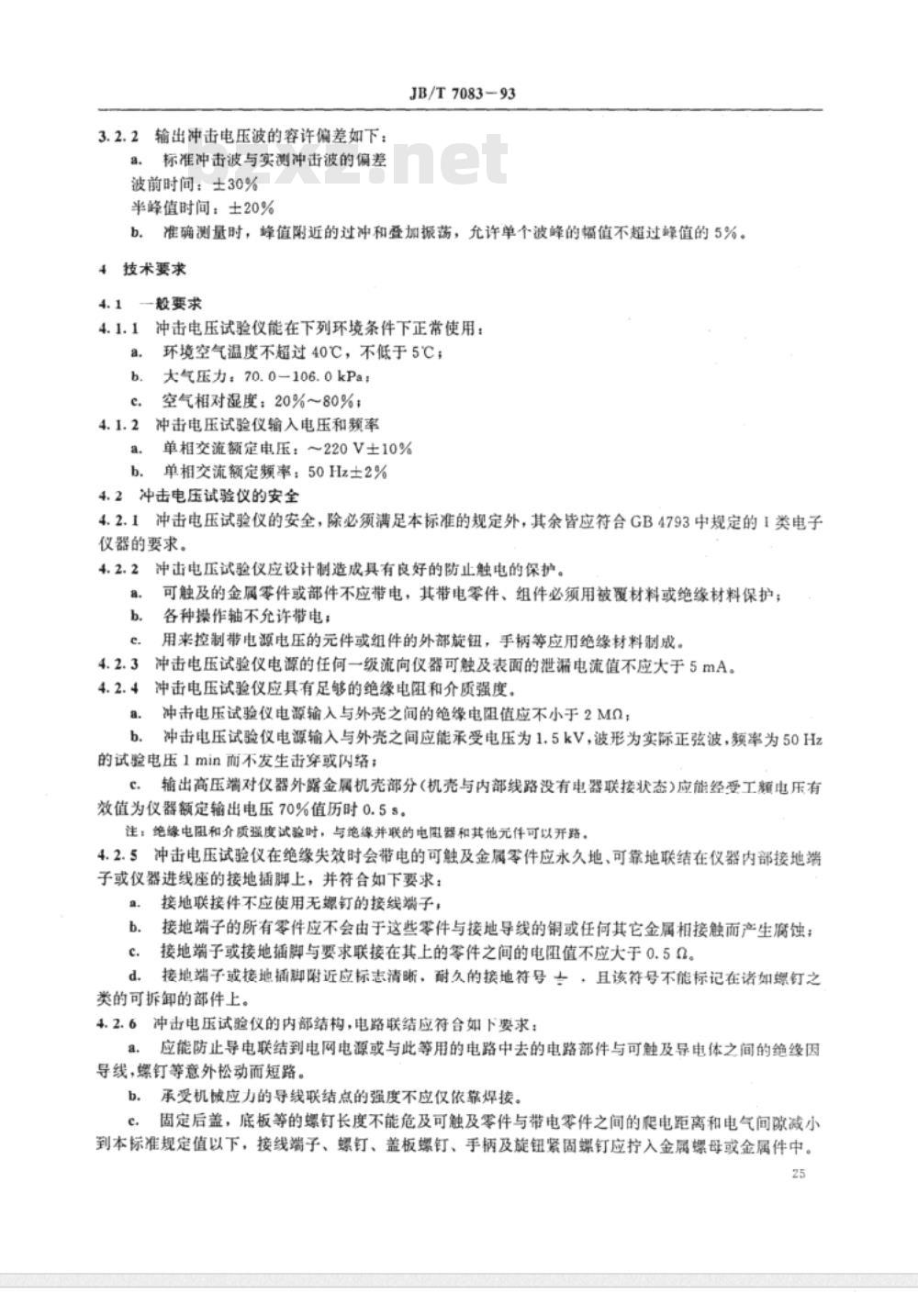

1 范围 本标准规定了低压电器冲击电压试验仪的基本参数、技术要求、试验方法和检验规则，适用于额定输出冲击电压波峰值为30kV及以下，满足GB1497规定的冲击电压试验的冲击电压试验仪。 2 规范性引用文件 本标准引用了以下文件，凡是注日期的引用文件，其最新版本适用于本标准。 - GB311 - GB813 - GB1497 - GB4793 - GB6593 - GB3100 - GB3101 3 基本参数 3.1 低压电器冲击电压试验仪按输出冲击电压峰值划分为1kV、2.5kV、5.0kV、10kV、20kV、30kV六个规格。 3.2 输出标准冲击电压波的参数 3.2.1 标准冲击电压波为模拟雷电冲击全波，标准雷电冲击全波的参数见图1： - 视在波前时间T：1.2μs - 视在半波峰值时间T：50μs 3.2.2 输出冲击电压波的容许偏差如下： - 标准冲击波与实测冲击波的偏差： - 波前时间：±30% - 半峰值时间：±20% - 准确测量时，蜂值附近的过冲和叠加振荡，允许单个波峰的幅值不超过峰值的5%。 4 技术要求 4.1 一般要求 4.1.1 冲击电压试验仪能在下列环境条件下正常使用： - 环境空气温度：不超过40℃，不低于5℃； - 大气压力：70.0-106.0kPa； - 空气相对湿度：20%-80%。 4.1.2 冲击电压试验仪输入电压和频率： - 单相交流额定电压：220V±10% - 单相交流额定频率：50Hz±2% 4.2 冲击电压试验仪的安全要求 4.2.1 冲击电压试验仪的安全，除必须满足本标准的规定外，其余应符合GB4793中规定的1类电子仪器的要求。 4.2.2 冲击电压试验仪应设计制造成具有良好的防止触电的保护。 - 可触及的金属零件或部件不应带电，带电零件必须用被覆材料或绝缘材料保护； - 用来控制带电源电压的元件或组件的外部旋钮、手柄等应采用绝缘材料制成。 4.2.3 冲击电压试验仪电源的任何一级流向仪器可触及表面的泄滞电流值不应大于5mA。 4.2.4 冲击电压试验仪应具有足够的绝缘电阻和介质强度： - 电源输入与外壳之间的绝缘电阻值应不小于2MΩ； - 电源输入与外壳之间应能承受1.5kV电压1分钟而不发生击穿或闪络； - 输出高压端对仪器外露金属部分应能经受工频电压有效值为仪器额定输出电压70%的试验电压。 4.2.5 冲击电压试验仪在绝缘失效时，带电的可触及金属零件应可靠地接地，接地端子的电阻值不应大于0.5Ω。 4.2.6 冲击电压试验仪的内部结构、电路连接应符合如下要求： - 防止导电部件短路； - 导线连接点的强度不应仅依靠焊接； - 设备的接线端子、螺钉等应拧入金属螺母中，以保证电气间隙和爬电距离。 4.2.7 冲击电压试验仪各部件间的爬电距离和电气间隙应符合GB4793第9.5条的规定。 4.2.8 与电网电源直接连接的部件应符合相关标准，且冲击电压试验仪上的电源插座应符合相应的要求。
