【机械行业标准(JB)】 电动工具用串励电动机定子转子绕线工艺导则 第四部分 转子单叠绕线工艺

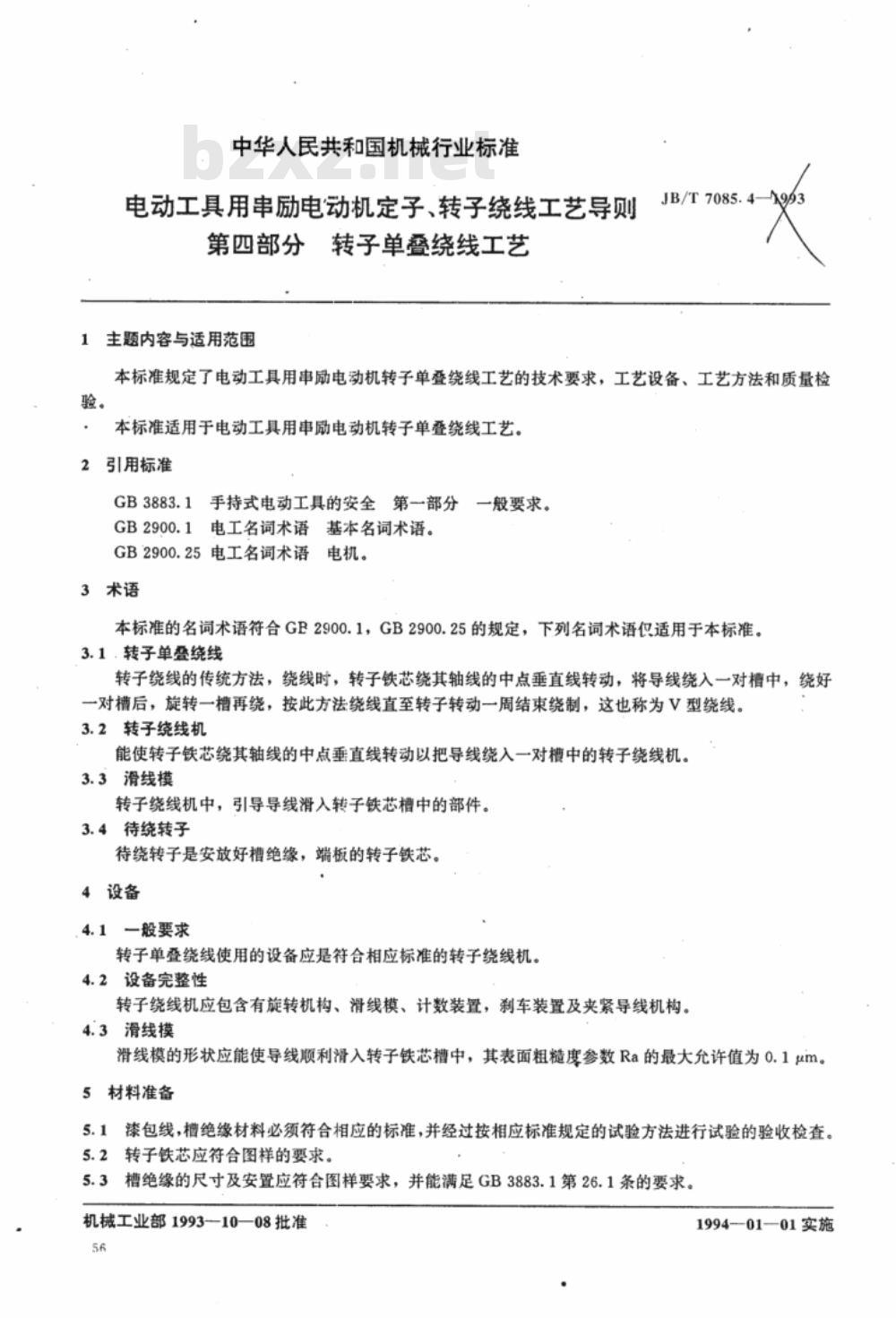

中华人民共和国机械行业标准
电动工具用串励电动机定子、转子绕线工艺导则第四部分转子单叠绕线工艺
1主题内容与适用范围
JB/T7085.4-
本标准规定了电动工具用串励电动机转子单叠绕线工艺的技术要求，工艺设备、工艺方法和质量检验。
本标准适用于电动工具用串励电动机转子单叠绕线工艺。2引用标准
GB3883.1手持式电动工具的安全第一部分一般要求。GB2900.1电工名词术语基本名词术语。GB2900.25电工名词术语电机。
3术语
本标准的名词术语符合GB2900.1，GB2900.25的规定，下列名词术语仅适用于本标准。3.1.转子单叠绕线
转子绕线的传统方法，绕线时，转子铁芯绕其轴线的中点垂直线转动，将导线绕入一对槽中，绕好一对槽后，旋转一槽再绕，按此方法绕线直至转子转动一周结束绕制，这也称为V型绕线。3.2转子绕线机
能使转子铁芯绕其轴线的中点垂直线转动以把导线绕入一对槽中的转子绕线机。3.3滑线模
转子绕线机中，引导导线滑入转子铁芯槽中的部件。3.4待绕转子
待绕转子是安放好槽绝缘，端板的转子铁芯。4设备
4.1一般要求
转子单叠绕线使用的设备应是符合相应标准的转子绕线机。4.2设备完整性
转子绕线机应包含有旋转机构、滑线模、计数装置，刹车装置及夹紧导线机构。4.3滑线模
滑线模的形状应能使导线顺利滑入转子铁芯槽中，其表面粗糙度参数Ra的最大允许值为0.1um。5材料准备
5.1漆包线，槽绝缘材料必须符合相应的标准，并经过按相应标准规定的试验方法进行试验的验收检查。5.2转子铁芯应符合图样的要求。5.3槽绝缘的尺寸及安置应符合图样要求，并能满足GB3883.1第26.1条的要求。机械工业部1993—10—08批准
1994—01—01实施

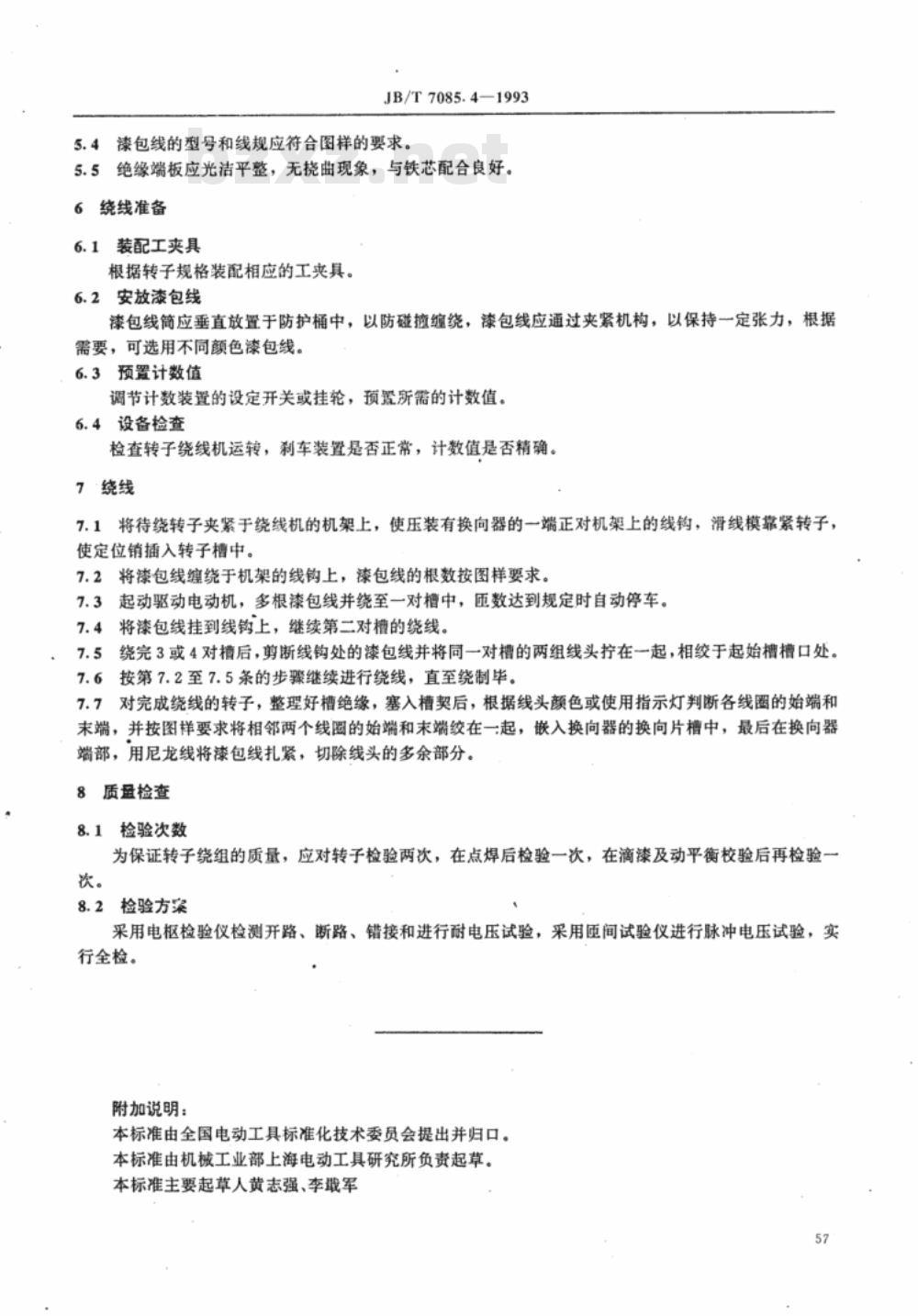

JB/T7085.4—1993
5.4漆包线的型号和线规应符合图样的要求。5.5绝缘端板应光洁平整，无挠曲现象，与铁芯配合良好。6绕线准备
6.1装配工夹具
根据转子规格装配相应的工夹具。6.2安放漆包线
漆包线简应垂直放置于防护桶中，以防碰揽缠绕，漆包线应通过夹紧机构，以保持一定张力，根据需要，可选用不同颜色漆包线。6.3预置计数值
调节计数装置的设定开关或挂轮，预置所需的计数值。6.4设备检查
检查转子绕线机运转，剩车装置是否正常，计数值是否精确。7绕线
7.1将待绕转子夹紧于绕线机的机架上，使压装有换向器的一端正对机架上的线钩，滑线模靠紧转子，使定位销插入转子槽中。
7.2将漆包线缠绕于机架的线钩上，漆包线的根数按图样要求。7.3起动驱动电动机，多根漆包线并绕至一对槽中，函数达到规定时自动停车。将漆包线挂到线钩上，继续第二对槽的绕线。7.4
绕完3或4对槽后，剪断线钩处的漆包线并将同一对槽的两组线头拧在一起，相绞于起始槽槽口处。7.5Www.bzxZ.net
按第7.2至7.5条的步骤继续进行绕线，直至绕制毕。7.6
7.7对完成绕线的转子，整理好槽绝缘，塞入槽契后，根据线头颜色或使用指示灯判断各线圈的始端和末端，并按图样要求将相邻两个线圈的始端和末端绞在一起，嵌入换向器的换向片槽中，最后在换向器端部，用尼龙线将漆包线扎紧，切除线头的多余部分。8质盘检查
检验次数
为保证转子绕组的质量，应对转子检验两次，在点焊后检验一次，在滴漆及动平衡校验后再检验一次。
8.2检验方案
采用电枢检验仪检测开路、断路、错接和进行耐电压试验，采用匝间试验仪进行脉冲电压试验，实行全检。
附加说明：
本标准由全国电动工具标准化技术委员会提出并归口。本标准由机械工业部上海电动工具研究所负责起草。本标准主要起草人黄志强、李军57
