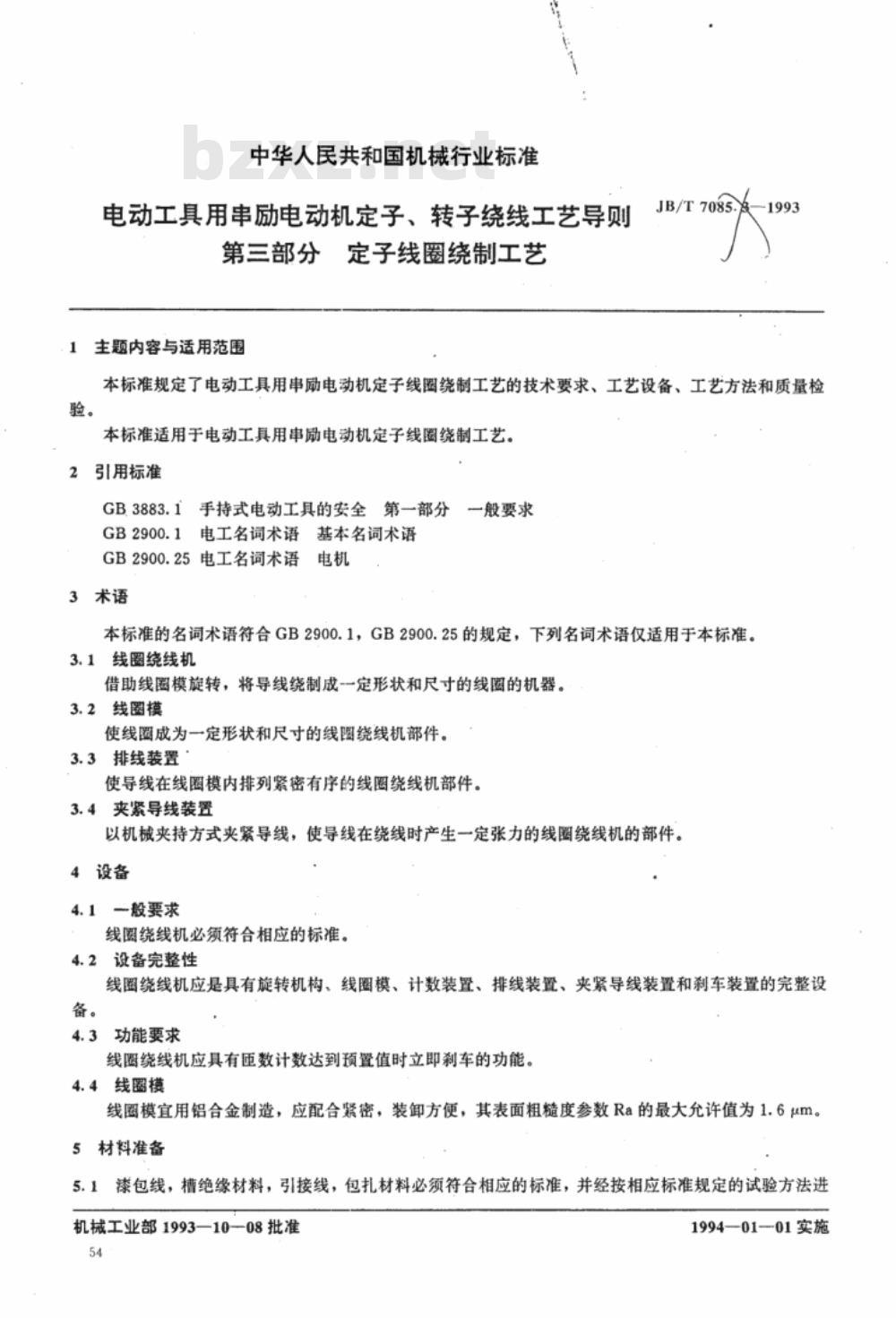

中华人民共和国机械行业标准
电动工具用串励电动机定子、转子绕线工艺导则第三部分定子线圈绕制工艺
主题内容与适用范围
JB/T7085.
本标准规定了电动工具用串励电动机定子线圈绕制工艺的技术要求、工艺设备、工艺方法和质量检验。
本标准适用于电动工具用串励电动机定子线圈绕制工艺。2引用标准
GB3883.1手持式电动工具的安全第一部分一般要求GB2900.1电工名词术语基本名词术语GB2900.25电工名词术语电机
3术语
本标准的名词术语符合GB2900.1，GB2900.25的规定，下列名词术语仅适用于本标准。3.1线圈绕线机
借助线圈模旋转，将导线绕制成一定形状和尺寸的线圈的机器。3.2线圈模
使线圆成为一定形状和尺寸的线绕线机部件。3.3排线装置
使导线在线圈模内排列紧密有序的线圈绕线机部件。3.4夹紧导线装置
以机械夹持方式夹紧导线，使导线在绕线时产生一定张力的线圈绕线机的部件。4设备
4.1-般要求
线绕线机必须符合相应的标准。4.2设备完整性
线圈绕线机应是具有旋转机构、线圈模、计数装置、排线装置、夹紧导线装置和刹车装置的完整设备。
4.3功能要求
线圈绕线机应具有匝数计数达到预置值时立即刹车的功能。4.4线圈模
线圈模宜用铝合金制造，应配合紧密，装卸方便，其表面粗糙度参数Ra的最大允许值为1.6um。5材料准备
5.1漆包线，槽绝缘材料，引接线，包扎材料必须符合相应的标准，并经按相应标准规定的试验方法进机械工业部1993—10—08批准
1994-01-01实施

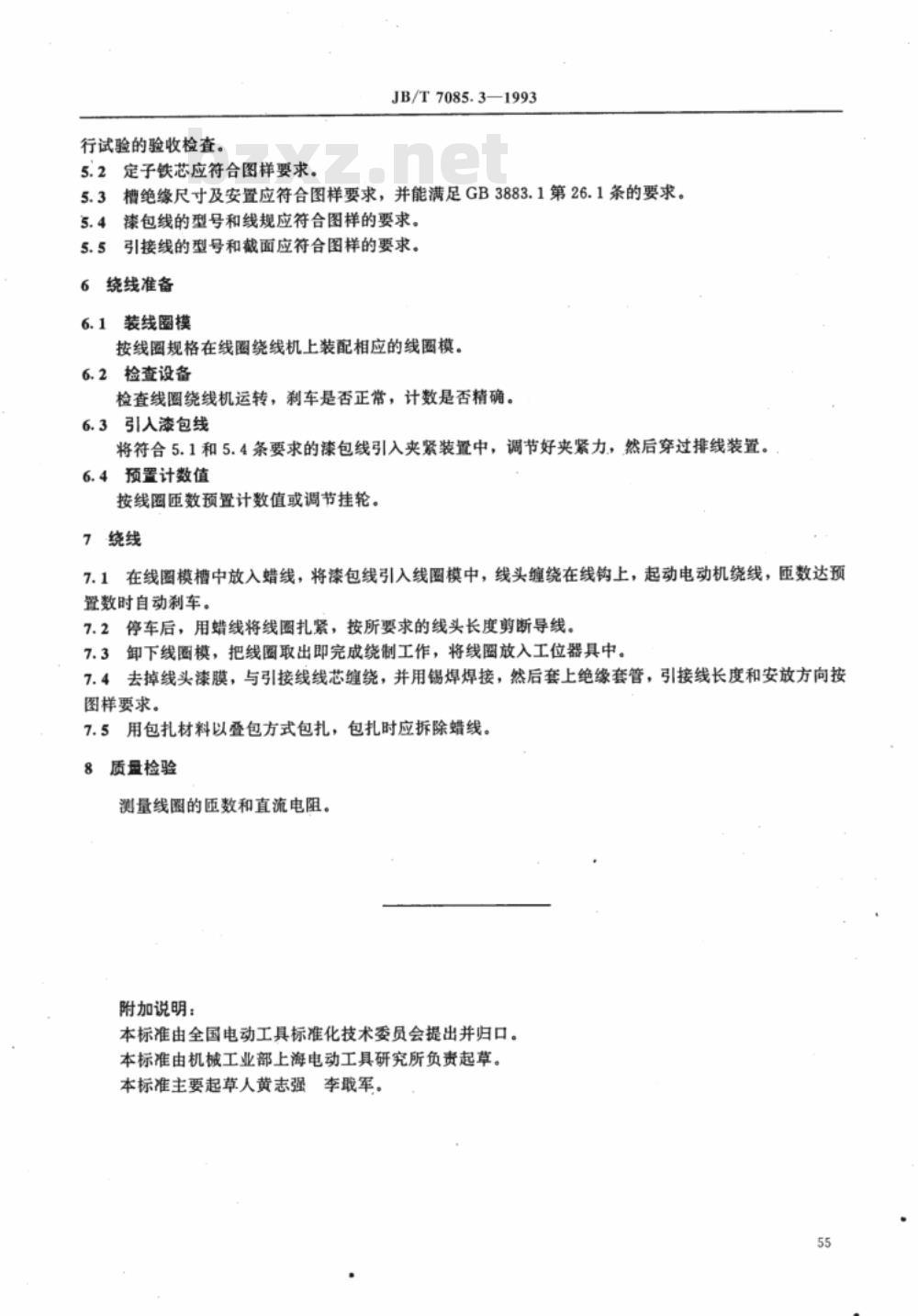

行试验的验收检查。
5.2定子铁芯应符合图样要求。
JB/T7085.3—1993
5.3槽绝缘尺寸及安置应符合图样要求，并能满足GB3883.1第26.1条的要求。5.4漆包线的型号和线规应符合图样的要求。5.5引接线的型号和截面应符合图样的要求。6绕线准备
装线圈模此内容来自标准下载网
按线圈规格在线圈绕线机上装配相应的线圈模。6.2检查设备
检查线圈绕线机运转，刹车是否正常，计数是否精确。6.3引人漆包线
将符合5.1和5.4条要求的漆包线引入夹紧装置中，调节好夹紧力，然后穿过排线装置。6.4预置计数值
按线圈匝数预置计数值或调节挂轮。7绕线
7.1在线圈模槽中放入蜡线，将漆包线引入线圈模中，线头缠绕在线钩上，起动电动机绕线，匝数达预置数时自动刹车。
7.2停车后，用蜡线将线圈扎紧，按所要求的线头长度剪断导线。7.3卸下线圈模，把线圈取出即完成绕制工作，将线圈放入工位器具中。7.4去掉线头漆膜，与引接线线芯缠绕，并用锡焊焊接，然后套上绝缘套管，引接线长度和安放方向按图样要求。
7.5用包扎材料以叠包方式包扎，包扎时应拆除蜡线。8
质量检验
测量线围的数和直流电阻。
附加说明：
本标准由全国电动工具标准化技术委员会提出并归口。本标准由机械工业部上海电动工具研究所负责起草。本标准主要起草人黄志强李最军。55
