【机械行业标准(JB)】 局部放电检测仪

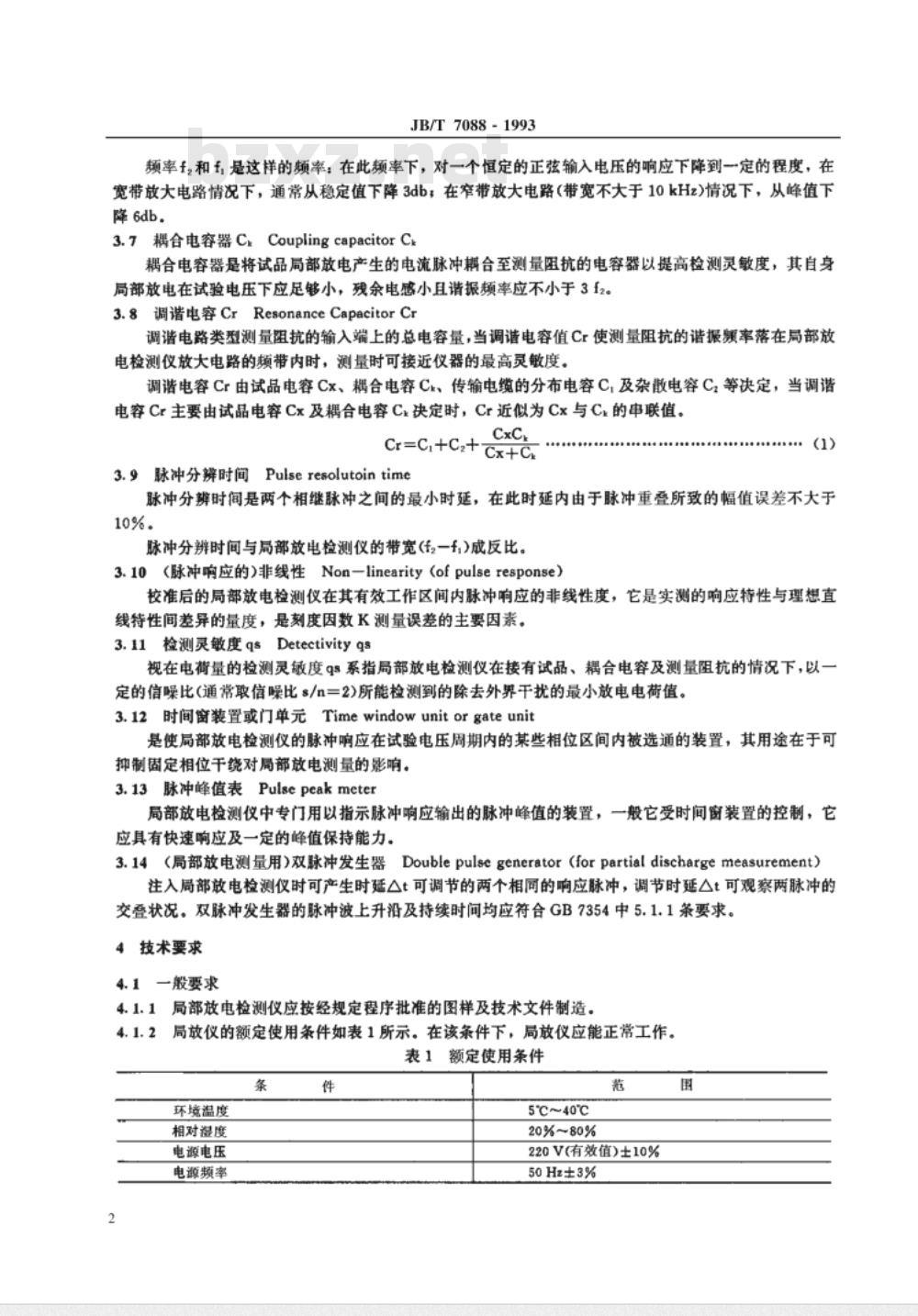

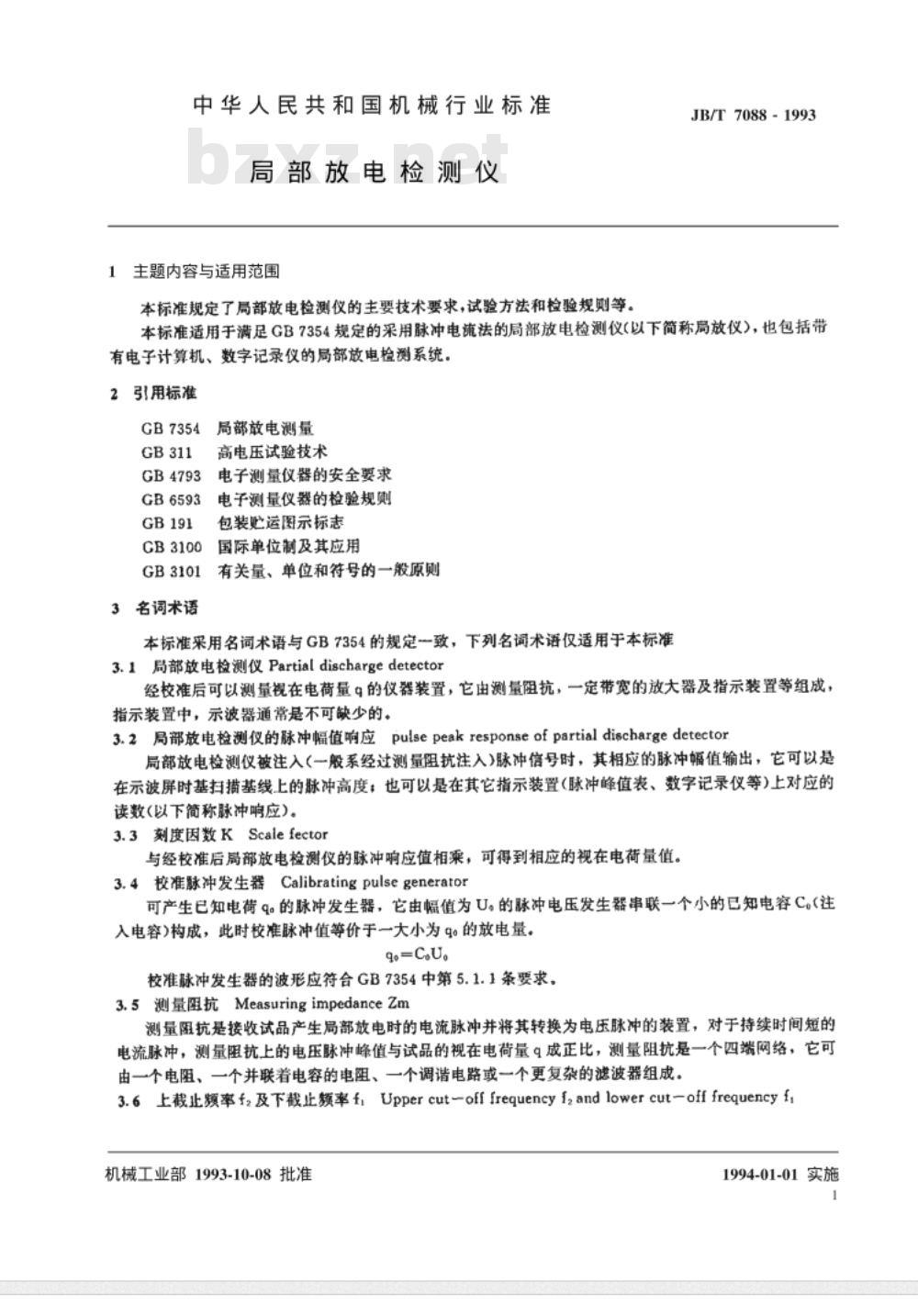

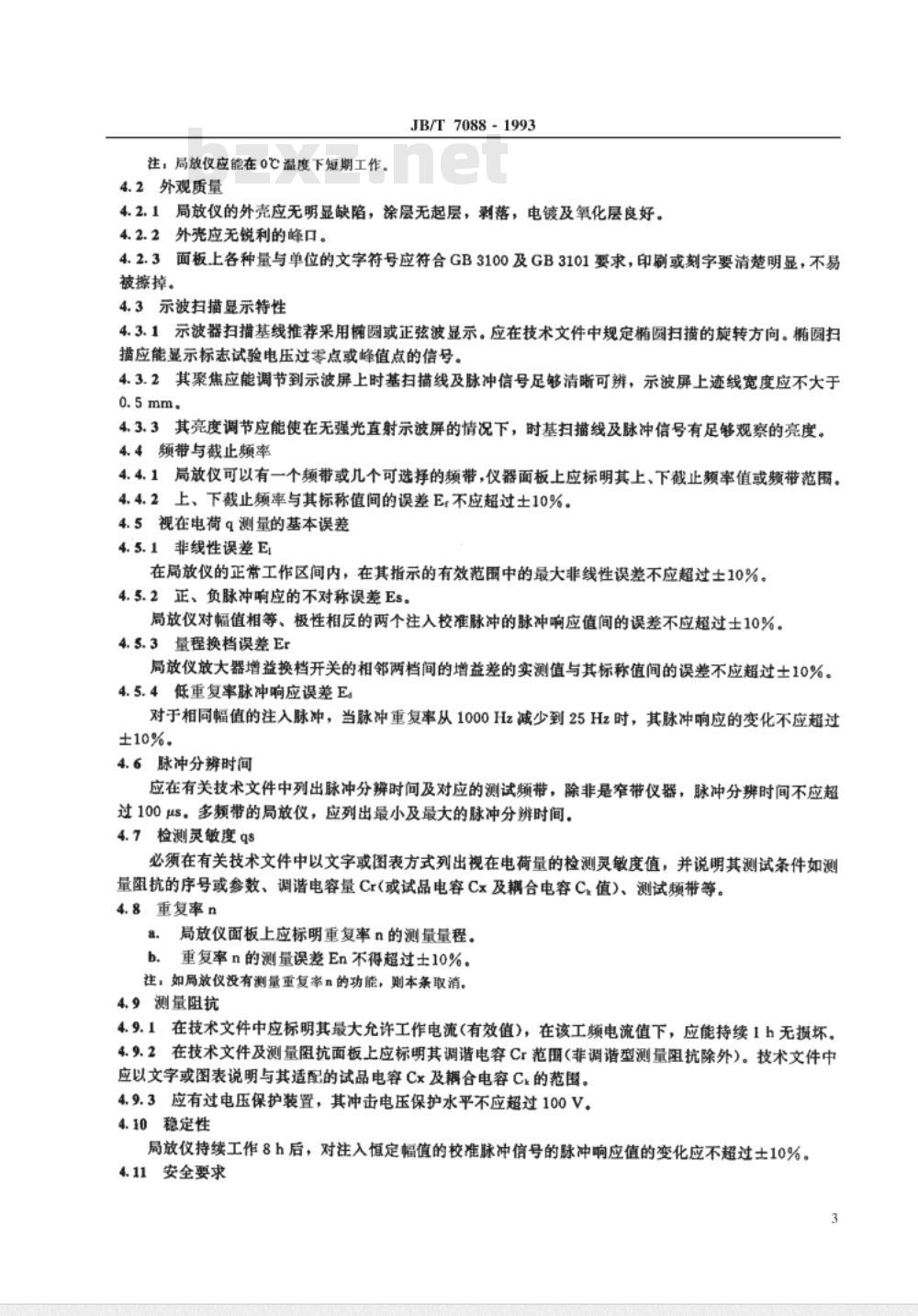

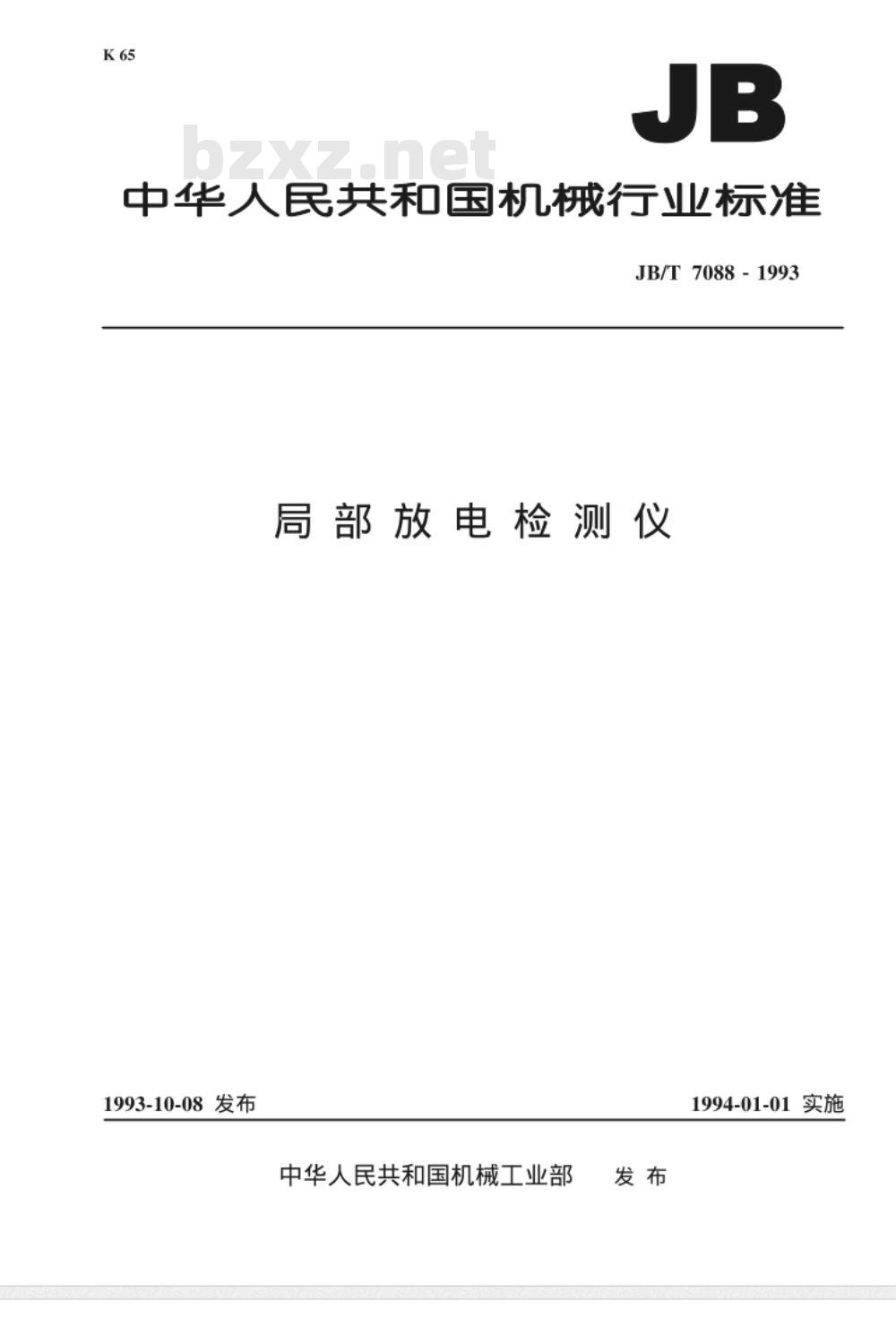

中华人民共和国机械行业标准 JB/T 7088-1993 局部放电检测仪 1993-10-08发布，中华人民共和国机械工业部发布，1994-01-01实施 1 主题内容与适用范围 本标准规定了局部放电检测仪（以下简称局放仪）的主要技术要求、试验方法和检验规则等。本标准适用于满足GB7354规定的，采用脉冲电流法的局部放电检测仪，也包括带有电子计算机、数字记录仪的局部放电检测系统。 2 引用标准 本标准引用了以下标准： GB 7354，GB 311，GB 4793，GB 6593，GB 191，CB 3100，GB 3101等。 3 名词术语 3.1 局部放电检测仪（Partial discharge detector）：经校准后能够测量视在电荷量的仪器装置，通常包括测量阻抗、一定带宽的放大器及指示装置，示波器通常是必要的组件。 3.2 局部放电检测仪的脉冲幅值响应（Pulse peak response of partial discharge detector）：局部放电检测仪在脉冲信号作用下，输出的脉冲幅值，通常通过示波器或数字记录仪进行显示。 3.3 刻度因数（Scale factor）：与局部放电检测仪的脉冲响应值相乘，得到相应的视在电荷量。 3.4 校准脉冲发生器（Calibrating pulse generator）：可产生已知电荷量的脉冲信号，通常通过幅值为U的脉冲电压发生器和已知电容构成。 3.5 测量阻抗（Measuring impedance）：用于接收试品产生的局部放电电流脉冲，并将其转换为电压脉冲的装置，其电压脉冲峰值与视在电荷量成正比。 3.6 上截止频率f2与下截止频率f1（Upper and lower cut-off frequencies）：指的是测量系统响应在此频率下下降至一定程度（通常为3dB）时的频率。 3.7 耦合电容器（Coupling capacitor）：将试品局部放电产生的电流脉冲耦合至测量阻抗的电容器，用于提高检测灵敏度。 3.8 调谐电容（Resonance Capacitor）：调节电路类型测量阻抗的输入端上的电容量，通常由试品电容和耦合电容组成。 3.9 脉冲分辨时间（Pulse resolution time）：两个相继脉冲之间的最小时延。 3.10 非线性（Non-linearity of pulse response）：在有效工作区间内，脉冲响应的非线性度是响应特性与理想直线之间的差异。 3.11 检测灵敏度（Detectivity）：局部放电检测仪检测最小放电电荷量的能力，通常以信噪比为2的情况下进行测试。 3.12 时间窗装置或门单元（Time window unit or gate unit）：用于选择脉冲响应的特定相位区间，以抑制干扰。 3.13 脉冲峰（Pulse peak）：指示局部放电信号的最大幅值。
