【机械行业标准(JB)】 冲击试验用高压示波器

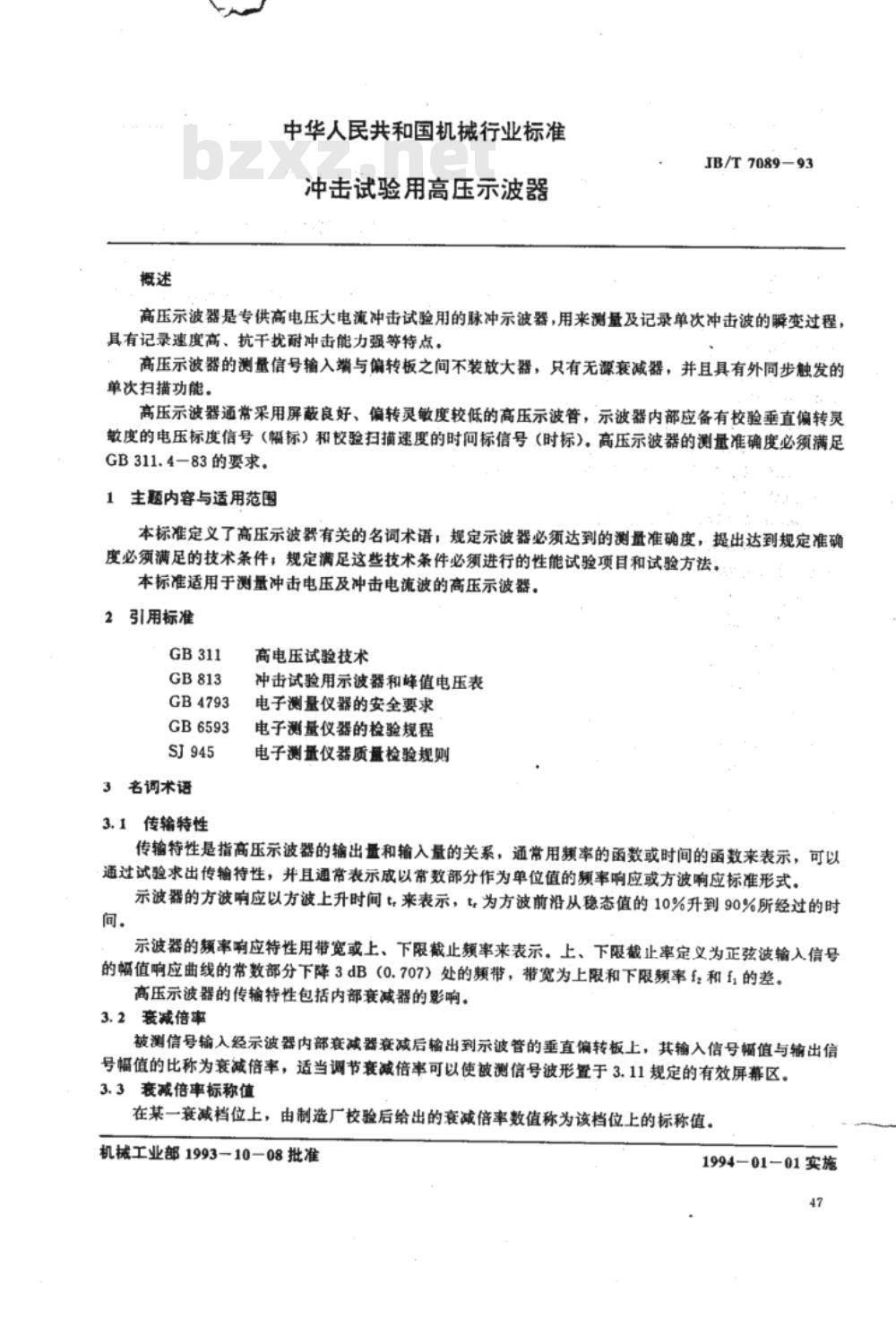

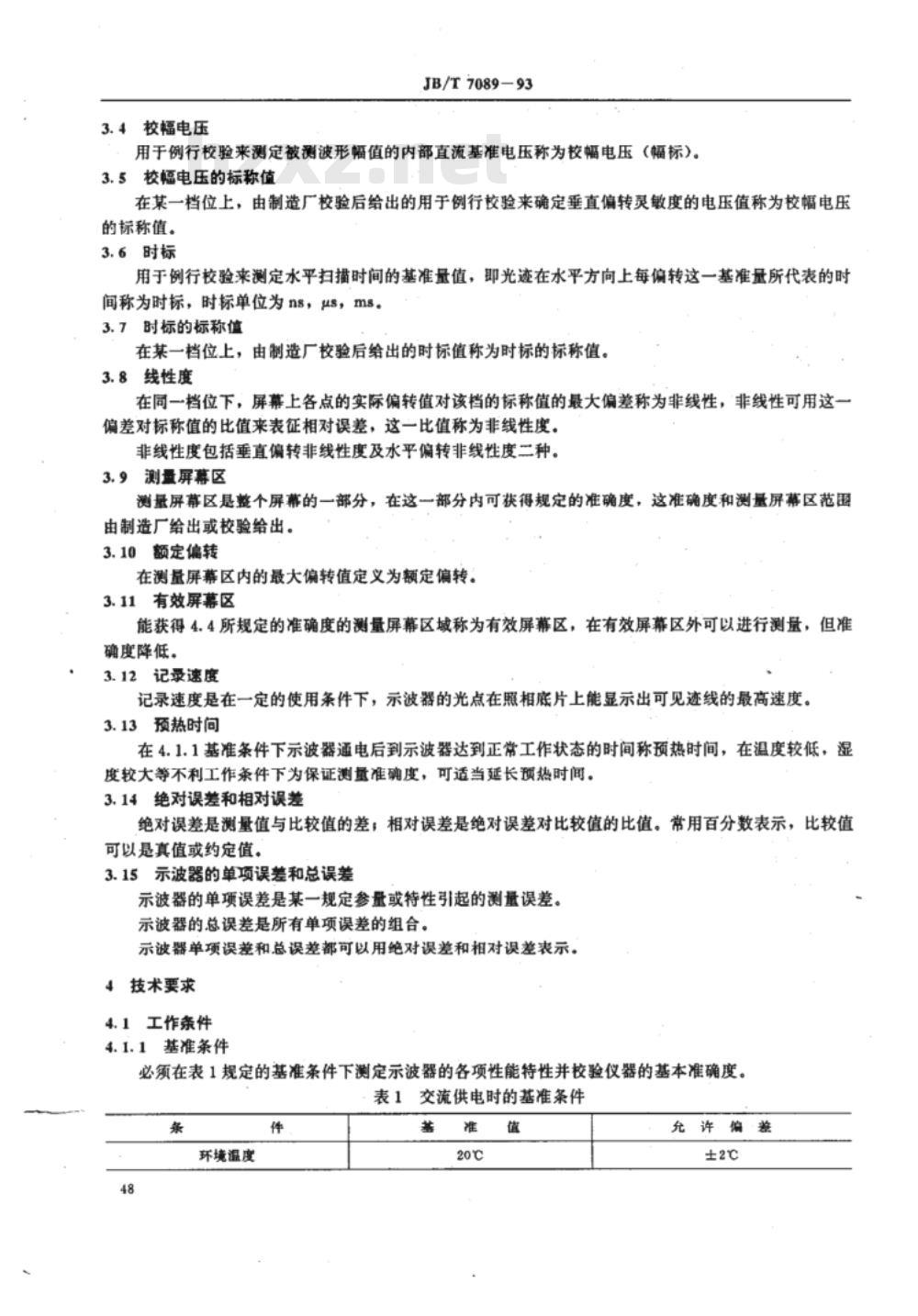

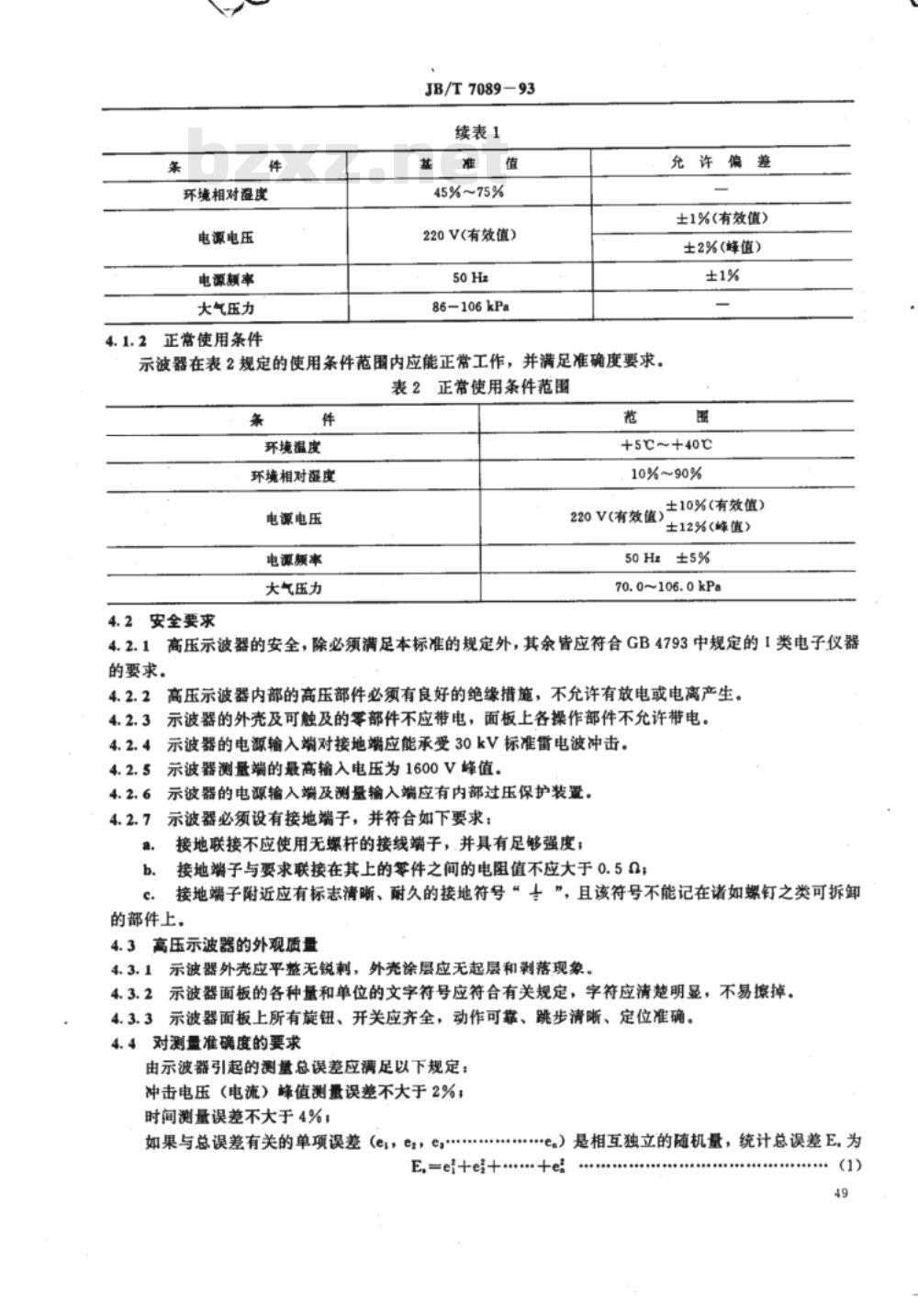

中华人民共和国机械行业标准 JB/T 7089-93 高压示波器 概述 高压示波器是专供高电压大电流冲击试验用的脉冲示波器，用来测量及记录单次冲击波的瞬变过程，具有记录速度高、抗干扰耐冲击能力强等特点。高压示波器的测量信号输入端与偏转板之间不装放大器，只有无源衰减器，并且具有外同步触发的单次扫描功能。高压示波器通常采用屏蔽良好、偏转灵敏度较低的高压示波管，示波器内部应备有校验垂直偏转灵敏度的电压标度信号（幅标）和校验扫描速度的时间标信号（时标）。高压示波器的测量准确度必须满足GB311.4-83的要求。 1 主题内容与适用范围 本标准定义了高压示波器有关的名词术语；规定示波器必须达到的测量准确度，提出达到规定准确度必须满足的技术条件；规定满足这些技术条件必须进行的性能试验项目和试验方法。本标准适用于测量冲击电压及冲击电流波的高压示波器。 2 引用标准 GB 311，GB 813，GB 4793，GB 6593，SJ 945。 3 名词术语 3.1 传输特性：指高压示波器的输出量和输入量的关系，通常通过频率或时间函数表示。传输特性可以通过试验求出，并通常用标准形式表示。 3.2 衰减倍率：输入信号经过示波器内部衰减器衰减后输出到示波管的垂直偏转板上的信号幅值与输入信号幅值的比值。 3.3 衰减倍率标称值：在某一衰减档位上，制造厂校验后给出的衰减倍率数值。 3.4 校幅电压：用于例行校验来测定波形幅值的内部直流基准电压。 3.5 校幅电压的标称值：在某一档位上，由制造厂校验后给出的用于例行校验的电压值。 3.6 时标：用于例行校验来测定水平扫描时间的基准量值，单位为ns，us，ms。 3.7 时标的标称值：在某一档位上，由制造厂校验后给出的时标值。 3.8 线性度：在同一档位下，屏幕上各点的实际偏转值与该档的标称值的最大偏差。 3.9 测量屏幕区：示波器屏幕的一部分，能获得规定的准确度。 3.10 额定偏转：在测量屏幕区内的最大偏转值。 3.11 有效屏幕区：能够获得准确度要求的屏幕区域。 3.12 记录速度：示波器光点在底片上能显示可见迹线的最高速度。 3.13 预热时间：示波器通电后到正常工作状态所需的时间。 3.14 绝对误差和相对误差：绝对误差是测量值与比较值的差；相对误差是绝对误差对比较值的比值。 3.15 示波器的单项误差和总误差：单项误差是某一参量或特性引起的测量误差；总误差是所有单项误差的组合。 4 技术要求 4.1 工作条件 4.1.1 基准条件 必须在表1规定的基准条件下测定示波器的各项性能特性并校验仪器的基本准确度。
