【机械行业标准(JB)】 硅树脂玻璃纤维自熄管

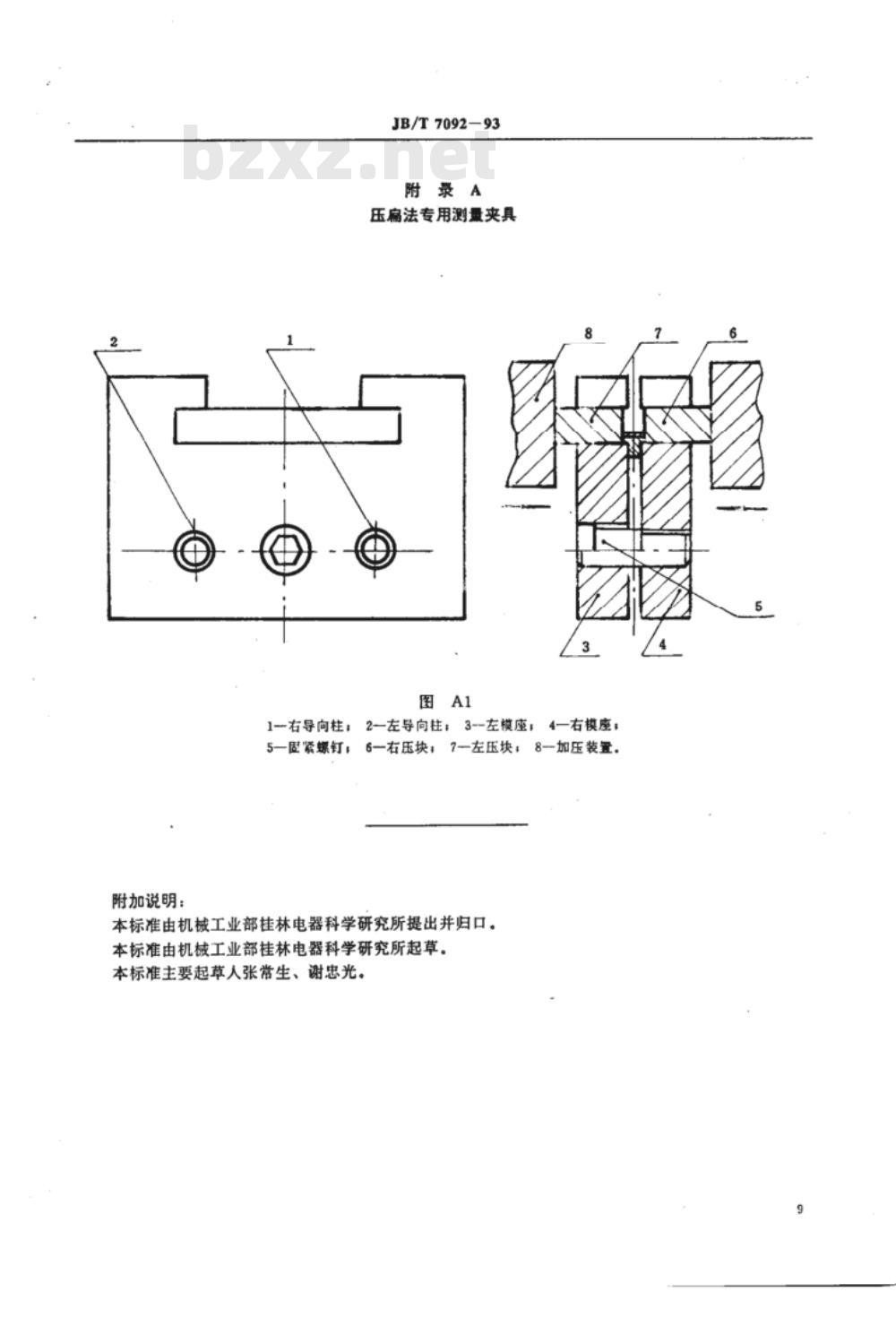

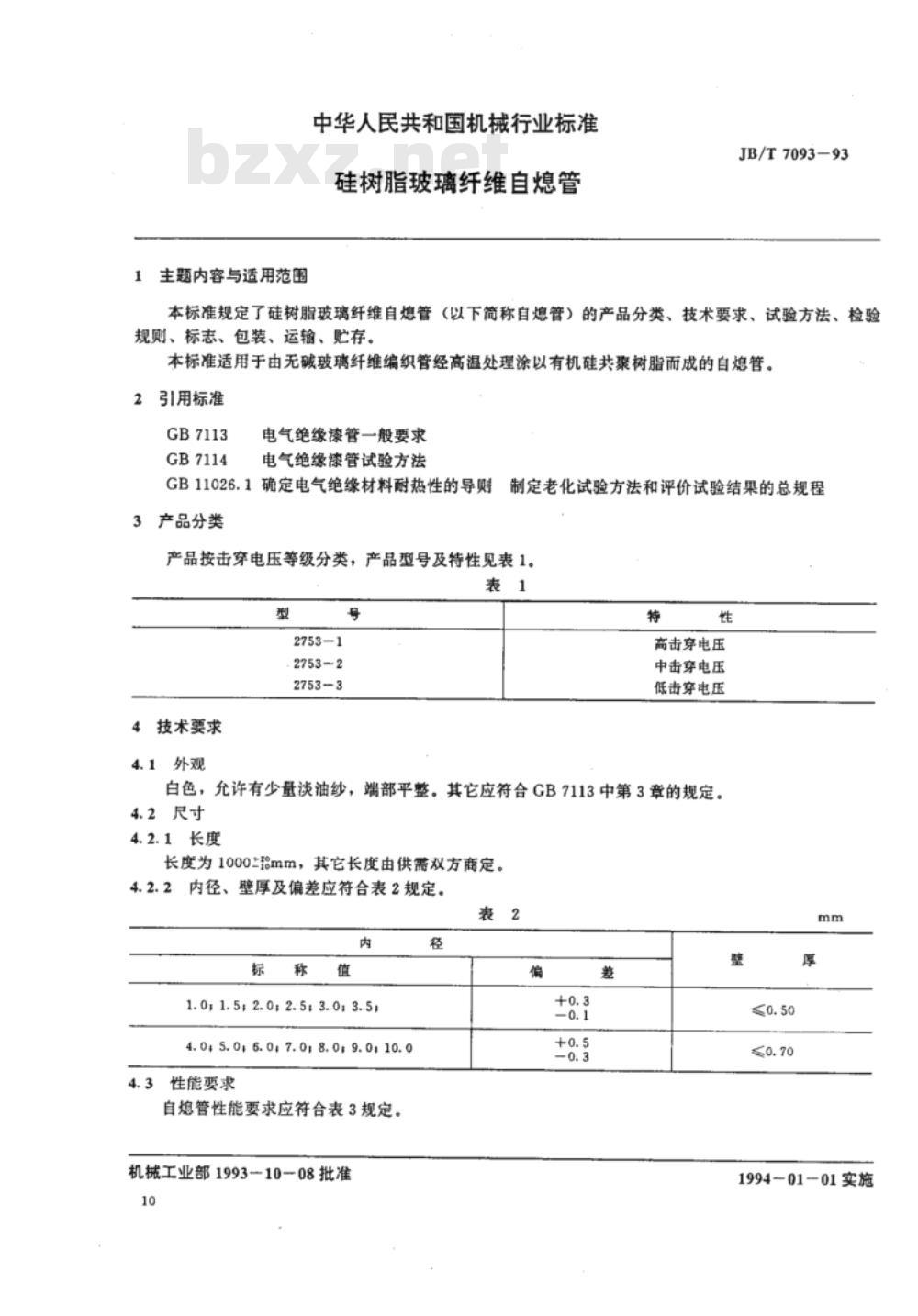

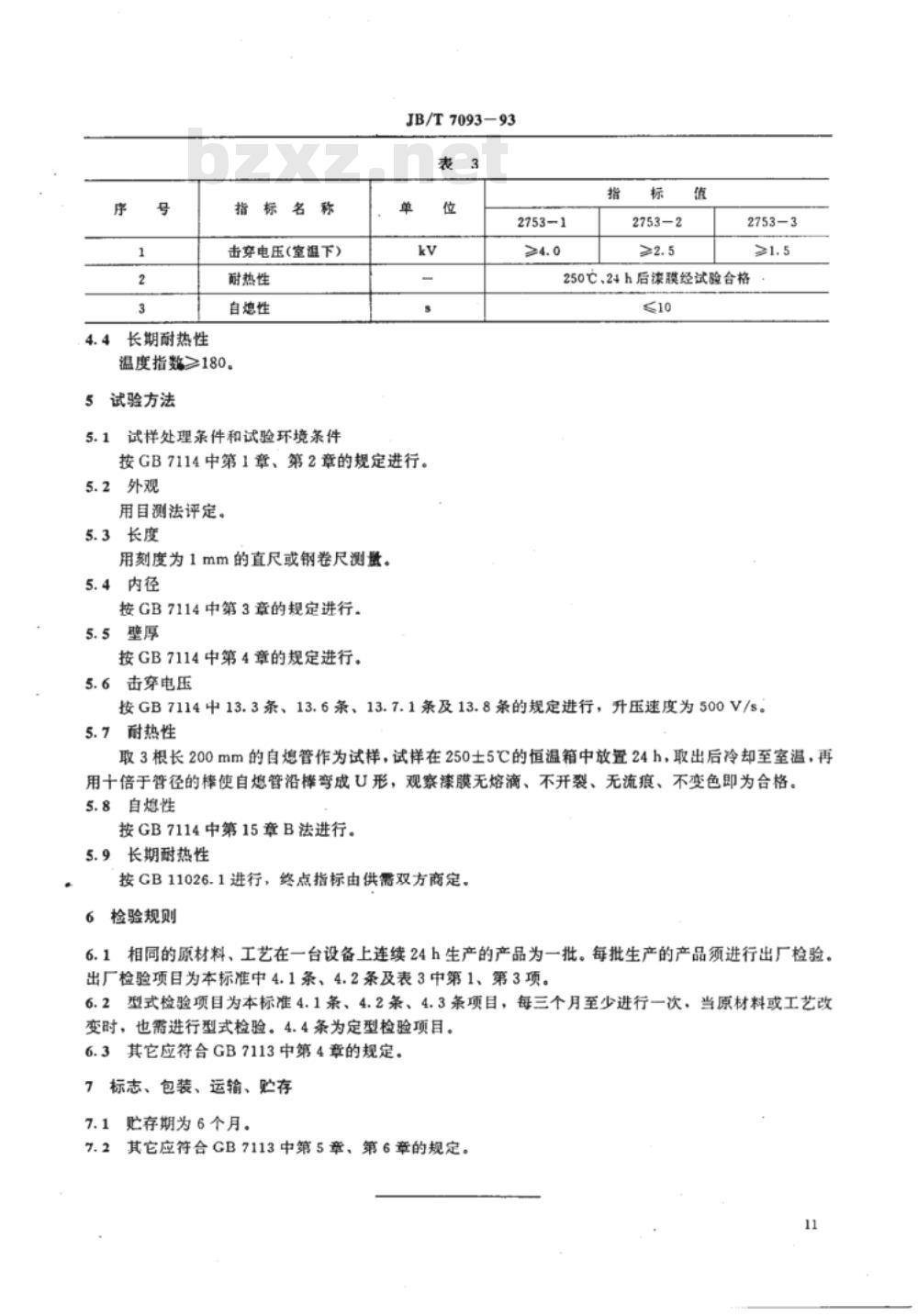

附加说明： JB/T 7093-93 附录A 压扁法专用测量夹具 图 A1 1 右导向柱； 2 左导向柱； 3 左模座； 4 右模座； 5 固紧螺钉； 6 右压块； 7 左压块； 8 加压装置。 本标准由机械工业部桂林电器科学研究所提出并归口，由机械工业部桂林电器科学研究所起草。主要起草人：张常生、谢忠光。 1 主题内容与适用范围 本标准规定了硅树脂玻璃纤维自熄管（以下简称自熄管）的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于由无碱玻璃纤维编织管经高温处理涂以有机硅共聚树脂而成的自熄管。 2 引用标准 GB7113、GB7114、电气绝缘漆管一般要求、电气绝缘漆管试验方法、GB11026.1 确定电气绝缘材料耐热性的导则。 3 产品分类 产品按击穿电压等级分类，产品型号及特性见表1。 表1 型号与特性： - 2753-1 高击穿电压 - 2753-2 中击穿电压 - 2753-3 低击穿电压 4 技术要求 4.1 外观：要求白色，允许有少量淡油纱，端部平整。 4.2 尺寸 4.2.1 长度：长度为1000mm，其它长度由供需双方商定。 4.2.2 内径、壁厚及偏差应符合表2规定。 表2 内径、壁厚及偏差： - 内径：1.0, 1.5, 2.0, 2.5, 3.0, 3.5, 4.0, 5.0, 6.0, 7.0, 8.0, 9.0, 10.0 - 偏差：+0.3, -0.1, +0.5, -0.3, 差值0.50, 0.70 mm 4.3 性能要求：自熄管性能应符合表3规定。 5 试验方法 5.1 试样处理条件和试验环境条件：按GB7114中第1章、第2章的规定进行。 5.2 外观：用目测法评定。 5.3 长度：用刻度为1mm的直尺或钢卷尺测量。 5.4 内径：按GB7114中第3章的规定进行。 5.5 壁厚：按GB7114中第4章的规定进行。 5.6 击穿电压：按GB7114中第13.3条、13.6条、13.7.1条及13.8条的规定进行，升压速度为500V/s。 5.7 耐热性：取3根长200mm的自熄管作为试样，在250±5℃的恒温箱中放置24h，取出后冷却至室温，再用十倍于管径的棒使自熄管沿棒弯成U形，观察漆膜无熔滴、不开裂、无流痕、不变色即为合格。 5.8 自熄性：按GB7114中第15章B法进行。 5.9 长期耐热性：按GB11026.1进行，终点指标由供需双方商定。 6 检验规则 6.1 相同的原材料、工艺在一台设备上连续24小时生产的产品为一批。每批生产的产品须进行出厂检验。出厂检验项目为本标准中4.1条、4.2条及表3中第1、第3项。 6.2 型式检验项目为本标准4.1条、4.2条、4.3条项目，每三个月至少进行一次，当原材料或工艺改变时，也需进行型式检验。 6.3 其它应符合GB7113中第4章的规定。 7 标志、包装、运输、贮存 7.1 贮存期为6个月。 7.2 其它应符合GB7113中第5章、第6章的规定。 附加说明： 本标准由全国绝缘材料标准化技术委员会提出，本标准由机械工业部桂林电器科学研究所归口。本标准由上海电机玻璃纤维厂负责起草。本标准主要起草人：王蕴玉、盛永绮。
